Ємність для затворюваних рідиною харчових продуктів

Номер патенту: 9448

Опубліковано: 15.09.2005

Автор: Нгуєн Чи Кієн

Завантажити PDF файл.

Формула / Реферат

1. Ємність для затворюваних рідиною харчових продуктів з кришкою із гнучкого листового матеріалу, що включає корпус з днищем, виконані з полімерного матеріалу з однаковим за масою вмістом поліетилену і поліпропілену, причому зовнішня бічна поверхня корпусу утворена бічною поверхнею зрізаного конуса, що має з боку більшої основи відбортовку для кріплення герметизувальної гнучкої кришки і сполучений меншою основою у поперечному перерізі за кривою другого порядку, переважно по дузі окружності, з прилеглою до бічної поверхні кільцевою ділянкою днища, яке виконане з опорною частиною, що має здвоєні стінки, утворені складкою без засобів їх з'єднання, у вигляді розміщеного по периметру днища із зовнішньої його сторони і оберненого меншою основою до днища зрізаного конуса з нахиленою до головної осі під кутом 12°-16° його твірною, при цьому висота внутрішньої стінки, що утворює внутрішню поверхню опорної частини, перевищує висоту зовнішньої стінки опорної частини і внутрішня стінка виведена в порожнину корпусу з утворенням кільцевого буртика, що перевищує за висотою щонайменше на товщину матеріалу стінки корпусу, згадана кільцева ділянка днища, яке на обмеженій кільцевим буртиком ділянці утворене щонайменше двома східчасто сполученими між собою концентричними поверхнями.

2. Ємність для затворюваних рідиною харчових продуктів за п. 1, яка відрізняється тим, що має співвідношення діаметра з внутрішньої сторони відбортовки і його висоти по внутрішній частині корпусу, яке дорівнює 2,0-2,5, і співвідношення діаметра з внутрішньої сторони відбортовки і діаметра більшої основи опорної частини, яке дорівнює 1,4-1,7.

3. Ємність для затворюваних рідиною харчових продуктів за п. 1 або 2, яка відрізняється тим, що  ділянки днища, східчасто сполучені між собою концентричними поверхнями, мають форму частини поверхні сфери з центром, розташованим на головній осі над днищем.

4. Ємність для затворюваних рідиною харчових продуктів за п. 1 або 2, яка відрізняється тим, що ділянки днища, східчасто сполучені між собою концентричними поверхнями, мають плоску форму з розташуванням їх поверхонь у різних рівнях.

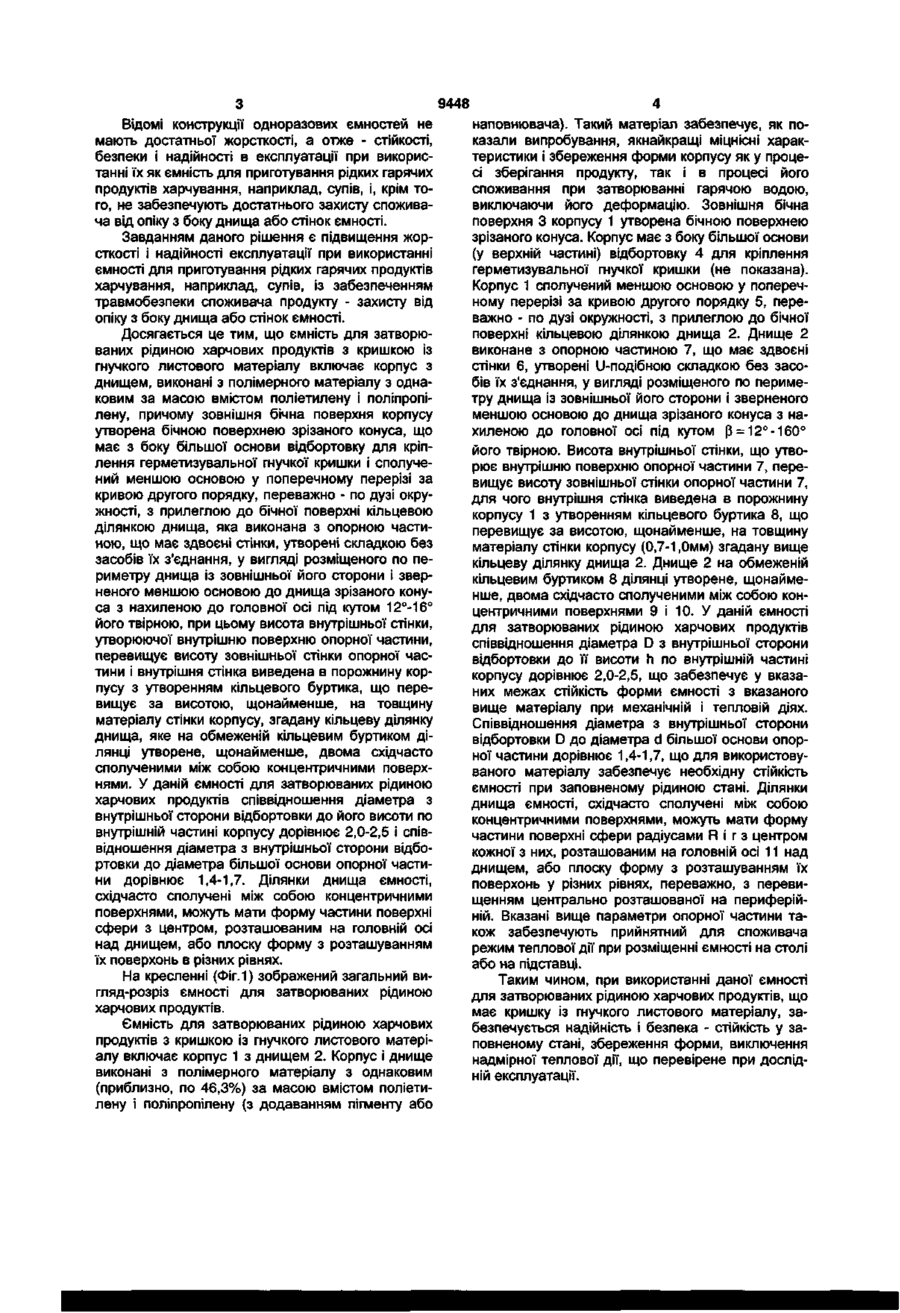

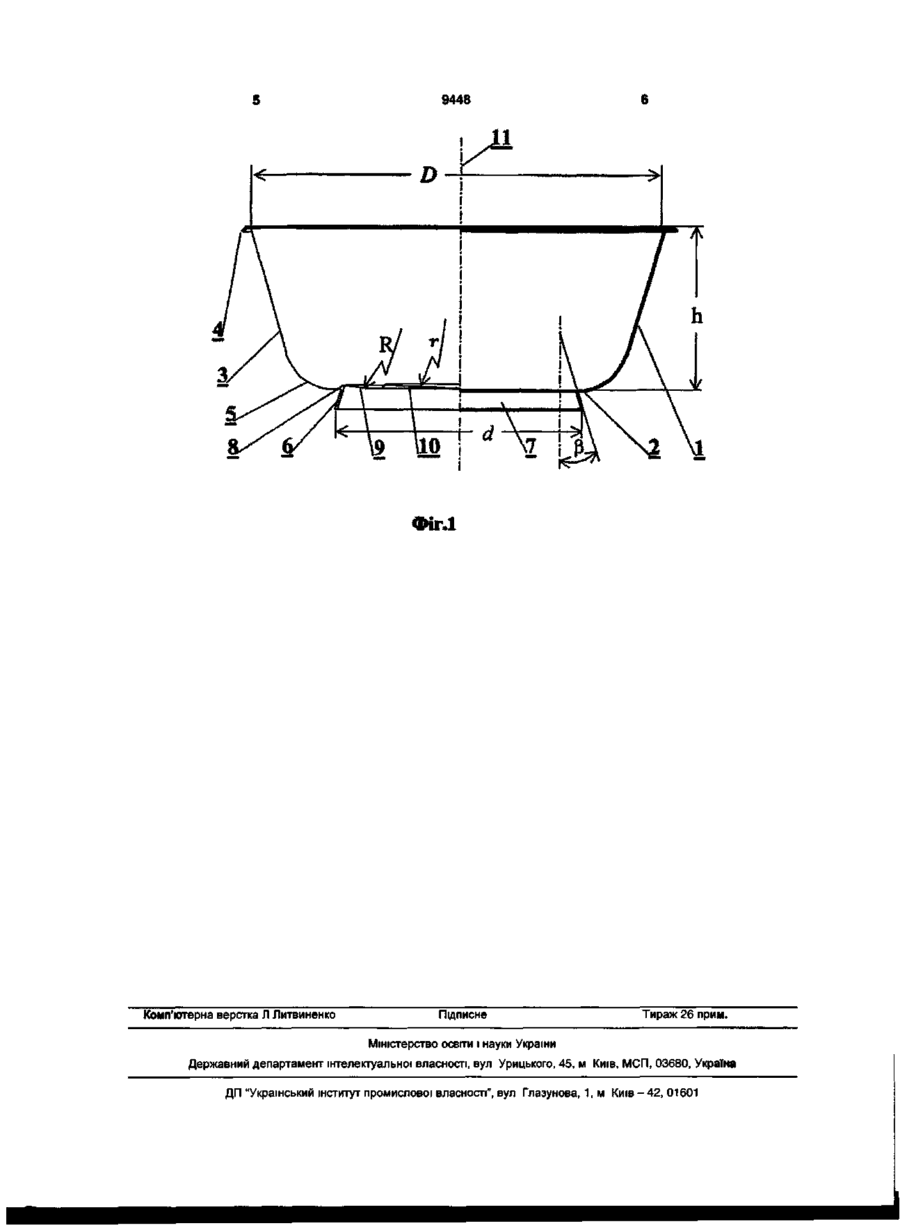

Текст

1. Ємність для затворюваних рідиною харчових продуктів з кришкою із гнучкого листового матеріалу, що включає корпус з днищем, виконані з полімерного матеріалу з однаковим за масою вмістом поліетилену і поліпропілену, причому зовнішня бічна поверхня корпусу утворена бічною поверхнею зрізаного конуса, що має з боку більшої основи відбортовку для кріплення герметизувальної гнучкої кришки і сполучений меншою основою у поперечному перерізі за кривою другого порядку, переважно по дузі окружності, з прилеглою до бічної поверхні кільцевою ділянкою днища, яке виконане з опорною частиною, що має здвоєні стінки, утворені складкою без засобів їх з'єднання, у вигляді розміщеного по периметру днища із зовнішньої його сторони і оберненого меншою основою до днища зрізаного конуса з нахиленою до головної осі під кутом 12°-16° його твірною, при цьому висота внутрішньої стінки, що утворює внутрішню поверхню опорної частини, перевищує висоту зов нішньої стінки опорної частини і внутрішня стінка виведена в порожнину корпусу з утворенням кільцевого буртика, що перевищує за висотою щонайменше на товщину матеріалу стінки корпусу, згадана кільцева ділянка днища, яке на обмеженій кільцевим буртиком ділянці утворене щонайменше двома східчасто сполученими між собою концентричними поверхнями. 2. Ємність для затворюваних рідиною харчових продуктів за п.1, яка відрізняється тим, що має співвідношення діаметра з внутрішньої сторони відбортовки і його висоти по внутрішній частині корпусу, яке дорівнює 2,0-2,5, і співвідношення діаметра з внутрішньої сторони відбортовки і діаметра більшої основи опорної частини, яке дорівнює 1,4-1,7. 3. Ємність для затворюваних рідиною харчових продуктів за п.1 або 2, яка відрізняється тим, що ділянки днища, східчасто сполучені між собою концентричними поверхнями, мають форму частини поверхні сфери з центром, розташованим на головній осі над днищем. 4. Ємність для затворюваних рідиною харчових продуктів за п.1 або 2, яка відрізняється тим, що ділянки днища, східчасто сполучені між собою концентричними поверхнями, мають плоску форму з розташуванням їх поверхонь у різних рівнях. со 00 часа Запропонована конструкція одноразової ємності належить до галузі тари для тривалого зберігання герметично закритих в ній кришкою харчових продуктів з дотриманням гігієнічних і санітарних вимог, що пред'являються до них, переважно у сухому вигляді, що забезпечує збереження їх сипких властивостей до затворювання (заливання) вмісту ємності рідиною, переважно, гарячою водою. Відома одноразова ємність, що використовується для рідких харчових продуктів і містить корпус, утворений дном і похило розташованою до нього бічною стінкою, на зовнішній поверхні дна є опорний кільцевий виступ, а крайня ділянка бічної стінки у відкритого торця відбортована назовні, при цьому співвідношення діаметрів дна і відкри того торця корпусу та його висоти складає 1:1,4:2,5, а бічна стінка нахилена до площини дна під кутом близько 95° - [RU №26910 U1,2003р.]. Відома одноразова ємність, виконана з пружного матеріалу, що містить циліндричну бічну стінку, дно і кільцевий елемент на внутрішній поверхні дна, причому внутрішній діаметр кільцевого елемента виконаний з можливістю щільної посадки на зовнішню циліндричну поверхню кришки судини [RU №33095 U 1,2003р.]. Найбільш близькою з відомих є одноразова упаковка для сипкого матеріалу, виконана у вигляді контейнера з полімерного матеріалу з бортиком по периметру у верхній частині і кришки з фольги, що має язичок для відриву, з'єднаних термонагріванням - [RU №23559 U1, 2002р.]. О) 9448 Відомі конструкції одноразових ємностей не мають достатньої жорсткості, а отже - стійкості, безпеки і надійності в експлуатації при використанні їх як ємність для приготування рідких гарячих продуктів харчування, наприклад, супів, і, крім того, не забезпечують достатнього захисту споживача від опіку з боку днища або стінок ємності. Завданням даного рішення є підвищення жорсткості і надійності експлуатації при використанні ємності для приготування рідких гарячих продуктів харчування, наприклад, супів, із забезпеченням травмобезпеки споживача продукту - захисту від опіку з боку днища або стінок ємності. Досягається це тим, що ємність для затворюваних рідиною харчових продуктів з кришкою із гнучкого листового матеріалу включає корпус з днищем, виконані з полімерного матеріалу з однаковим за масою вмістом поліетилену і поліпропілену, причому зовнішня бічна поверхня корпусу утворена бічною поверхнею зрізаного конуса, що має з боку більшої основи відбортовку для кріплення герметизувальної гнучкої кришки і сполучений меншою основою у поперечному перерізі за кривою другого порядку, переважно - по дузі окружності, з прилеглою до бічної поверхні кільцевою ділянкою днища, яка виконана з опорною частиною, що має здвоєні стінки, утворені складкою без засобів їх з'єднання, у вигляді розміщеного по периметру днища із зовнішньої його сторони і зверненого меншою основою до днища зрізаного конуса з нахиленою до головної осі під кутом 12°-16° його твірною, при цьому висота внутрішньої стінки, утворюючої внутрішню поверхню опорної частини, перевищує висоту зовнішньої стінки опорної частини і внутрішня стінка виведена в порожнину корпусу з утворенням кільцевого буртика, що перевищує за висотою, щонайменше, на товщину матеріалу стінки корпусу, згадану кільцеву ділянку днища, яке на обмеженій кільцевим буртиком ділянці утворене, щонайменше, двома східчасто сполученими між собою концентричними поверхнями. У даній ємності для затворюваних рідиною харчових продуктів співвідношення діаметра з внутрішньої сторони відбортовки до його висоти по внутрішній частині корпусу дорівнює 2,0-2,5 і співвідношення діаметра з внутрішньої сторони відбортовки до діаметра більшої основи опорної частини дорівнює 1,4-1,7. Ділянки днища ємності, східчасто сполучені між собою концентричними поверхнями, можуть мати форму частини поверхні сфери з центром, розташованим на головній осі над днищем, або плоску форму з розташуванням їх поверхонь в різних рівнях. На кресленні (Фіг. 1) зображений загальний вигляд-розріз ємності для затворюваних рідиною харчових продуктів. Ємність для затворюваних рідиною харчових продуктів з кришкою із гнучкого листового матеріалу включає корпус 1 з днищем 2. Корпус і днище виконані з полімерного матеріалу з однаковим (приблизно, по 46,3%) за масою вмістом поліетилену і поліпропілену (з додаванням пігменту або наповнювача). Такий матеріал забезпечує, як показали випробування, якнайкращі міцнісні характеристики і збереження форми корпусу як у процесі зберігання продукту, так і в процесі його споживання при затворюванні гарячою водою, виключаючи його деформацію. Зовнішня бічна поверхня 3 корпусу 1 утворена бічною поверхнею зрізаного конуса. Корпус має з боку більшої основи (у верхній частині) відбортовку 4 для кріплення герметизувальної гнучкої кришки (не показана). Корпус 1 сполучений меншою основою у поперечному перерізі за кривою другого порядку 5, переважно - по дузі окружності, з прилеглою до бічної поверхні кільцевою ділянкою днища 2. Днище 2 виконане з опорною частиною 7, що має здвоєні стінки 6, утворені U-подібною складкою без засобів їх з'єднання, у вигляді розміщеного по периметру днища із зовнішньої його сторони і зверненого меншою основою до днища зрізаного конуса з нахиленою до головної осі під кутом р = 12°-160° його твірною. Висота внутрішньої стінки, що утворює внутрішню поверхню опорної частини 7, перевищує висоту зовнішньої стінки опорної частини 7, для чого внутрішня стінка виведена в порожнину корпусу 1 з утворенням кільцевого буртика 8, що перевищує за висотою, щонайменше, на товщину матеріалу стінки корпусу (0,7-1,0мм) згадану вище кільцеву ділянку днища 2. Днище 2 на обмеженій кільцевим буртиком 8 ділянці утворене, щонайменше, двома східчасто сполученими між собою концентричними поверхнями 9 і 10. У даній ємності для затворюваних рідиною харчових продуктів співвідношення діаметра D з внутрішньої сторони відбортовки до її висоти h по внутрішній частині корпусу дорівнює 2,0-2,5, що забезпечує у вказаних межах стійкість форми ємності з вказаного вище матеріалу при механічній і тепловій діях. Співвідношення діаметра з внутрішньої сторони відбортовки D до діаметра d більшої основи опорної частини дорівнює 1,4-1,7, що для використовуваного матеріалу забезпечує необхідну стійкість ємності при заповненому рідиною стані. Ділянки днища ємності, східчасто сполучені між собою концентричними поверхнями, можуть мати форму частини поверхні сфери радіусами R і г з центром кожної з них, розташованим на головній осі 11 над днищем, або плоску форму з розташуванням їх поверхонь у різних рівнях, переважно, з перевищенням центрально розташованої на периферійній. Вказані вище параметри опорної частини також забезпечують прийнятний для споживача режим теплової дії при розміщенні ємності на столі або на підставці. Таким чином, при використанні даної ємності для затворюваних рідиною харчових продуктів, що має кришку із гнучкого листового матеріалу, забезпечується надійність і безпека - стійкість у заповненому стані, збереження форми, виключення надмірної теплової дії, що перевірене при дослідній експлуатації. ФІГ.1 Комп'ютерна верстка Л Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Container for food products tempered by liquid

Назва патенту російською

Емкость для затворяемых жидкостью пищевых продуктов

МПК / Мітки

МПК: A47G 19/00, B65D 41/04

Мітки: продуктів, ємність, затворюваних, харчових, рідиною
