Ємність для зберігання харчових або іншого виду продуктів

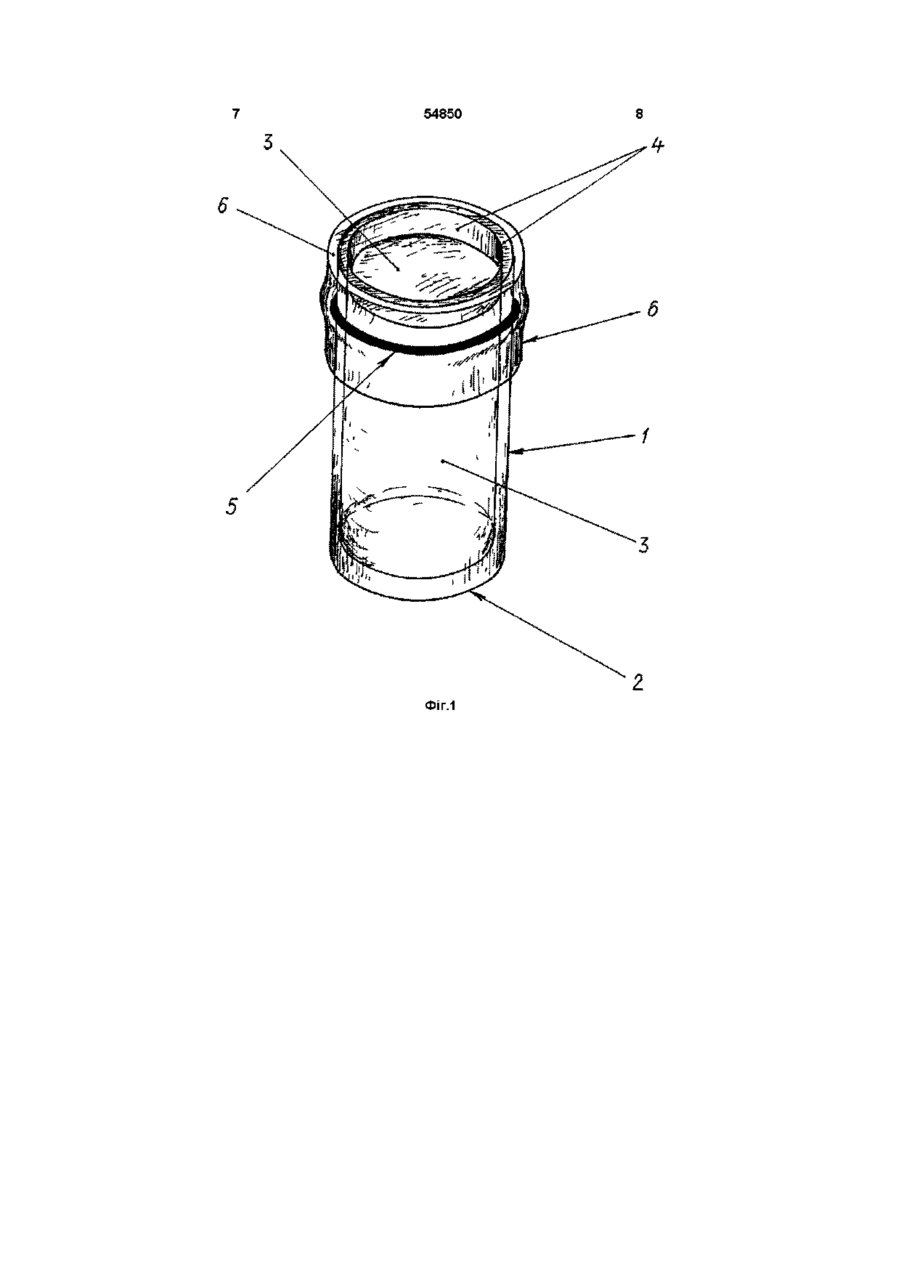

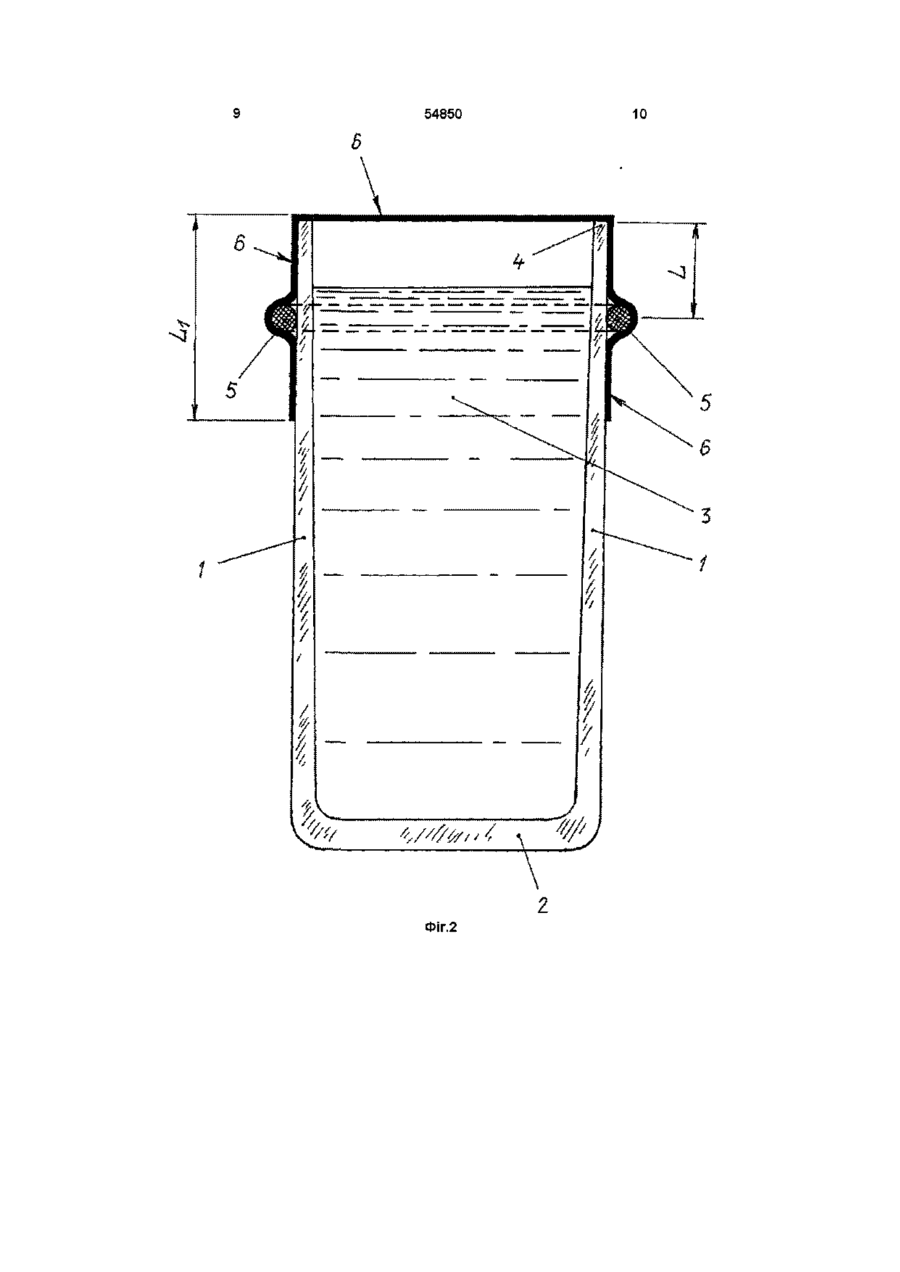

1 Ємність ДЛЯ зберігання харчових або іншого виду продуїсгів, що містить безпосередньо ємність, виконану у вигляді стопки/склянки з боковими стінками і дном, при цьому бокові стінки можуть бути виконані циліндричної або будь-якої іншої геометричної форми з утворенням внутрішнього об'єму, яка відрізняється тим, що вона додатково містить харчовий або будь-який інший вид продукту, розміщений у внутрішній порожнині зазначеної ємності, ущільнююче кільце, розміщене в районі горловини зазначеної ємності, і оболонку, виконану у вигляді циліндра, закритого з однієї сторони, встановлену в районі зазначеної горловини, при цьому на ЗОВНІШНІЙ поверхні ємності може бути нанесена канавка для розміщення в ній ущільнюючого кільця або будь-який інший виступ, який забезпечує утримання ущільнюючого кільця в районі горловини ємності, ущільнюючий елемент виконаний із гуми або іншого пружного матеріалу, довжина циліндричної стінки оболонки вико Винахід відноситься до галузей промисловості, де використовується ємності, що закривається з утворенням герметичного внутрішнього об'єму для зберігання харчових або іншого виду продуктів рідкої чи іншої структури, а саме, горілчаних або будь-якого іншого виду напоїв, наприклад, горілки, коньяку, лікеру, вина Винахід може бути застосованим у харчовій промисловості, де він ефективно може бути використаним для закупорювання пляшок, фужерів, склянок, чарок одноразового використання, банок або інших ємностей із герметизацією їхніх внутрішніх об'ємів після наповнення/заповнення зазначених ємкостей горілчаними або будь-якого іншого виду харчовими продуктами, наприклад, лікерогорілчаними напоями, пивом, вином, медом, сиропом і так далі Відома ємність для зберігання харчових або іншого виду продуктів, що містить безпосередньо нується більшою, ніж відстань розміщення ущільнюючого кільця від обрізу горловини ємності, а зазначена додаткова оболонка виконана з матеріалу, який має властивість збігатися під дією високої температури 2 Ємність ДЛЯ зберігання харчових або іншого виду продуктів за п 1, яка відрізняється тим, що оболонка встановлюється на зазначену ємність так, щоб и циліндрична стінка співпадала із зовнішньою поверхнею ємності і була направлено у бік дна зазначеної ємності, а дно оболонки знаходилося у контакті з обрізом горловини ємності 3 Ємність ДЛЯ зберігання харчових або іншого виду продуктів за п 1, яка відрізняється тим, що ущільнююче кільце встановлюється на ємність так, щоб воно знаходилось між внутрішньою поверхнею циліндричної стінки оболонки і зовнішньою поверхнею ємності 4 Ємність ДЛЯ зберігання харчових або іншого виду продуктів за п 1, яка відрізняється тим, що діаметр ущільнюючого кільця виконано меншим, ніж ЗОВНІШНІЙ діаметр ємності 5 Ємність ДЛЯ зберігання харчових або іншого виду продуктів за п 1, яка відрізняється тим, що ущільнююче кільце встановлюється на ємність із натягом ємність, виконану у вигляді чарки або склянки з боковими стінками і дном [1] Недоліками відомої ємності для зберігання харчових або іншого виду продуктів є те, що вона не закривається, наприклад, кришкою і це не дає можливості довгостроково зберігати у и внутрішньому об'ємі харчові продукти, у тому числі горілчані або іншого виду харчові продукти, наприклад, коньяки, лікеро-горілчані напої (вироби), пиво, вино і так далі Найбільш близьким технічним рішенням, обраним за прототип, є ємність для зберігання харчових або іншого виду продуктів, що містить безпосередньо ємність, виконану у вигляді чарки/склянки з боковими стінками і дном, при цьому бокові стінки чарки/склянки можуть бути виконані циліндричної або будь-якої іншої геометричної форми з утворенням внутрішнього об'єму [2] о ю 0 0 ю 54850 4 Недоліками відомої ємності для зберігання хаНІШНІЙ поверхні ємкості може бути нанесене канарчових або іншого виду продуктів, яка обрана за вка для розміщення в ній ущільнюючого кільця, прототип, є те, що вона не закривається, наприабо будь-який інший виступ, який забезпечує клад, кришкою і це не дає можливості довгостроутримання ущільнюючого кільця в районі горловиково зберігати у и внутрішньому об'ємі харчові або ни ємкості, ущільнюючий елемент виконаний із іншого виду продукти, наприклад, горілчані - коньгуми або іншого пружного матеріалу, довжина цияки, лікеро-горілчані напої (вироби), пиво, вино і ліндричної стінки оболонки виконується більшою, так далі Недоліками відомої ємності для зберіганніж відстань розміщення ущільнюючого кільця від ня харчових або іншого виду продуктів є й те, що обрізу горловини ємності, а зазначена додаткова наповнену ємність неможливо транспортувати, оболонка виконана з матеріалу, який володіє якосвиставляти для продажу (з урахуванням того, що тями зберігатися під дією високої температури, харчовий продукт може бути підміненим іншим, оболонка встановлюється на зазначену ємність який не відповідає характеристикам базового) так, щоб и циліндрична стінка співпадала з зовнішньою поверхнею ємкості і була направлена у бік В основу винаходу поставлено задачу шляхом дна зазначеної ємкості, а дно оболонки знаходиусунення недоліків прототипу забезпечити можлилося у контакті з обрізом горловини ємкості, ущівість довгострокового зберігання харчових або льнююче кільце встановлюється на ємкість так, іншого виду продуктів, наприклад, горілчаних або щоб воно знаходилось між внутрішньою поверхіншого виду напоїв у внутрішньому об'ємі чарнею циліндричної стінки оболонки і зовнішньою ки/склянки та їх перевезення до місць продажу поверхнею ємкості, діаметр ущільнюючого кільця Суть винаходу у ємкості для зберігання харвиконано меншим, ніж ЗОВНІШНІЙ діаметр ємкості, а чових або іншого виду продуктів, що містить беззазначене ущільнююче кільце встановлюється на посередньо ємкість, виконану у вигляді чарємкість з натягом ки/склянки з боковими стінками і дном, при цьому бокові стінки можуть бути виконані циліндричної Таким чином, ємкість для зберігання харчових або будь-якої іншої геометричної форми з утвоабо іншого виду продуктів, що заявляється, відпоренням внутрішнього об'єму, досягається тим, що відає критерію винаходу «новизна» вона додатково містить харчовий або будь-який Суть винаходу пояснюється за допомогою інший вид продукту, розміщений у внутрішній покреслень, де на фіг 1 показаний ЗОВНІШНІЙ ВИГЛЯД рожнині зазначеної ємкості, ущільнююче кільце, ЄМКОСТІ для зберігання харчових або іншого виду розміщене в районі горловини зазначеної ємкості, і продуктів, на фіг 2 показана конструктивнооболонку, виконану у вигляді циліндра, закритого з компонувальна схема ємкості, що виконана у виоднієї сторони, встановлену в районі зазначеної гляді чарки/склянки, після її наповнення рідкою горловини Суть винаходу досягається й тим, що речовиною, з одержанням герметичного внутрішна ЗОВНІШНІЙ поверхні ємкості може бути нанесене нього об'єму, на фіг 3 - 5 показані варіанти бокових (канавка, для розміщення в ній ущільнюючого кістінок ємкості з розміщеним на них ущільнюючим льця, або будь-який інший виступ, який забезпечує кільцем, на фіг 6 - 14 показані етапи закупорюванутримання ущільнюючого кільця в районі горловиня ємкості, наприклад, виконаної у вигляді чарни ємкості, ущільнюючий елемент виконаний із ки/склянки, після її наповнення будь-якою речовигуми або іншого пружного матеріалу, довжина циною з одержанням герметичного внутрішнього ліндричної стінки оболонки виконується більше об'єму відстані розміщення ущільнюючого кільця від обріЄмкість ДЛЯ зберігання харчових або іншого зу горловини ємкості, зазначена додаткова оболовиду продуктів містить (див фіг 1 та фіг 2) безпонка виконана з матеріалу, який володіє якостями середньо ємкість, виконану у вигляді чарзбігатися під дією високої температури, оболонка ки/склянки з боковими стінками 1 і дном 2 При встановлюється на зазначену ємкість так, щоб и цьому бокові стінки 1 можуть бути виконані цилінциліндрична стінка співпадала з зовнішньою поведричної або будь-якої іншої геометричної форми з рхнею ємкості і була направлено у бік дна зазнаутворенням внутрішнього об'єму (див фіг 2) Заченої ємкості, а дно оболонки знаходилося у конзначена ємкість для зберігання харчових або іншотакті з обрізом горловини ємкості, ущільнююче го виду продуктів додатково містить харчовий або кільце встановлюється на ємкість так, щоб воно будь-який інший вид продукту (позиція 3), розмізнаходилось між внутрішньою поверхнею циліндщений у внутрішній порожнині зазначеної чарричної стінки оболонки і зовнішньою поверхнею ки/склянки, при цьому зазначена порожнина утвоємкості, діаметр ущільнюючого кільця виконується рена внутрішніми поверхнями дна 2 і бокових меншим, ніж ЗОВНІШНІЙ діаметр ємкості, а зазначестінок 1 В районі горловини 4 ємкості на відстані L не ущільнююче кільце встановлюється на ємкість з від обрізу горловини 4 встановлюється ущільнююнатягом че кільце 5, діаметр якого виконано меншим, ніж ЗОВНІШНІЙ діаметр ємкості Ущільнююче кільце 5 Порівнянний аналіз технічного рішення із провиконується із гуми або будь-якого іншого пружнототипом дозволяє зробити висновок, що ємкість го матеріалу При цьому зазначене ущільнююче для зберігання харчових або іншого виду продуктів кільце 5 встановлюється на ємкість з натягом Ємвідрізняється тим, що вона додатково містить харкість для зберігання харчових або іншого виду човий або будь-який інший вид продукту, розміщепродуктів додатково містить оболонку 6, встановний у внутрішній порожнині зазначеної ємкості, лену в районі зазначених горловини 4 ємкості і ущільнююче кільце, розміщене в районі горловини ущільнюючого кільця 5 Зазначена оболонка 6 визазначеної ємкості, і оболонку, виконану у вигляді конана у вигляді циліндра, закритого з однієї стоциліндра, закритого з однієї сторони, встановлену рони Додаткова оболонка 6 виконана з матеріалу, в районі зазначеної горловини, при цьому на зов 54850 який володіє властивостями збігатися під дією високої температури (t°) При збіганні (під дією сил F деформації матеріалу оболонки 6) матеріал додаткової оболонки 6 щільно прилягає до тих поверхонь, площину яких вона (оболонка 6) захоплює своїми геометричними розмірами Довжина І_і циліндричної стінки 7 оболонки 6 виконується більшою відстані L розміщення ущільнюючого кільця 5 від обрізу горловини 4 ємкості (див фіг 1 та фіг 2) Оболонка 6 встановлюється на зазначену ємкість так, щоб її циліндрична стінка 7 співпадала з зовнішньою поверхнею бокової стінки 1 ємкості і була направлено у бік дна 2 зазначеної ємкості, при цьому дно оболонки 6 повинно знаходитись у контакті з обрізом горловини 4 ємкості (див фіг 1 та фіг 2) Як варіант конструктивного виконання на ЗОВНІШНІЙ поверхні ємкості може бути нанесена канавка 8 для розміщення в ній ущільнюючого кільця 5 (див фіг 4), або будь-який інший виступ 9 (див фіг 6), який забезпечує утримання ущільнюючого кільця 5 в районі горловини 4 ємкості Ущільнююче кільце 5 встановлюється на ємкості так, щоб воно знаходилось між внутрішньою поверхнею циліндричної стінки 7 оболонки 6 і зовнішньою поверхнею бокової стінки 1 ємкості (див фіг 2) Для виготовлення технічного рішення, що заявляється, використовують ємкість, виконану, наприклад, у вигляді чарки/склянки з гладкою боковою поверхнею Як чарка/склянка може бути використана ємкість одноразового використання (із скла або пластмаси) Технічне рішення, що заявляється, підготовлюється до промислового використання таким чином По-перше проводять заходи щодо закупорювання ємкості, що заявляється, яка містить бокову стінку 1 та дно 2, з одержанням герметичного внутрішнього об'єму між внутрішньою боковою поверхнею стінки 1 та внутрішньою поверхнею дна 2 При цьому у ВІДПОВІДНОСТІ до технології закупорювання ємкості (див фіг 6 - 14), наприклад, виконаної у вигляді склянки з гладкою боковою поверхнею, зазначену ємкість (див фіг1, фіг 2 та фіг 6), обладнану горловиною 4, або яка виконана формою циліндричної або конусоподібної бокової стінки 1 (або будь-якої іншої геометричної форми) попередньо заповнюють будь-якого виду рідкими продуктами 3 харчової промисловості (див фіг 7) Як рідкий харчовий продукт можуть бути використані горілчані або іншого виду харчові продукти, наприклад, коньяки, лікеро-горілчані напої (вироби), пиво, вино і так далі Після наповнення внутрішньої порожнини ємкості харчовим продуктом З, на ємкість надягають ущільнююче кільце 5 (див фіг 8) Зазначене ущільнююче кільце 5 встановлюють на відстані L від обрізу горловини 4 (див фіг 9) Після ЦЬОГО на горловину 4 ємкості встановлюють оболонку 6, виконану з матеріалу, який володіє властивостями збігатися під дією високої температури (t°) (див фіг 10) При цьому оболонку 6 розміщають на ємкості так, щоб її циліндрична стінка 7 співпадала з зовнішньою поверхнею ємко 6 сті і була направлено у бік дна 2 зазначеної ємкості, а дно оболонки 6 знаходилося у контакті з обрізом горловини 4 ємкості, при цьому ущільнююче кільце 5 повинно знаходитись між внутрішньою поверхнею циліндричної стінки 7 оболонки 6 і зовнішньою поверхнею ємкості (див фіг 11) Після виконання зазначених технологічних операцій роблять нагрівання (t°) оболонки 6 з послідовною деформацією оболонки 6 убік ущільнюючого кільця 5 і горловини 4 ємкості (див фіг 12) У цьому випадку під дією сил F деформації (стискання матеріалу), а саме, при деформації оболонки 6, виконаної з термозбігаючогося матеріалу, відбувається притискання зазначеної оболонки 6 (і як наслідок, пружного матеріалу ущільнюючого кільця 5) до верхнього ободка горловини 4 (див фіг 13) Таким чином, щільне прилягання оболонки 6 до ущільнюючого кільця 5 та до зовнішньої поверхні ємкості в районі горловини 4 (із деформацією пружного матеріалу ущільнюючого елемента 5) здійснюють шляхом додатка водночас навантаження (сил F) як у площині стінок 1 ємкості, так і перпендикулярно згаданої площини (див фіг 13), при цьому роблять деформацію ущільнюючого елемента 5 у площині обріза горловини 4 На другому етапі виготовлення зазначеної ємкості виконують заходи щодо остигання ємкості, яка наповнена горілчаними або іншого виду напоями Після остигання оболонки 6, вона буде щільно прилягати до ЗОВНІШНІЙ поверхні ємкості (чарки/склянки) та до ущільнюючого елемента 5, герметизуючи внутрішню порожнину (об'єм) зазначеної ємкості (чарки/склянки) (див фіг 14) Підвищення ефективності застосування ємкості для зберігання харчових або іншого виду продуктів, у порівнянні з прототипом, досягається тим, що зазначена ємкість, яка є наповненою харчовими продуктами, наприклад, горілчаними або іншого виду напоями, може зберігатися тривалий час та транспортуватися до місць її продажу, як товару Використання матеріалів, які володіють властивостями збігання при нагріванні з послідуючим приляганням до поверхні ємкості та з герметизацією водночас внутрішнього об'єму зазначеної ємкості, надає можливість тривалий час зберігати продукт, що знаходиться в ємкості, без зміни його смакових властивостей За рахунок одночасного додатка навантаження як у площині бокових стінок ємкості, так і перпендикулярно згаданої площини, а також за рахунок застосування термозбігаючогося матеріалу, що після деформації забезпечує щільне притискання (прилягання) ущільнюючого елемента (кільця З гуми) до горловини ємкості за рахунок внутрішніх сил деформації матеріалу оболонки, забезпечується герметизація внутрішнього об'єму ємкості, що заявляється Джерела інформації 1 Журнал "НАТАЛИ", видавництво БЛИЦИНФОРМ, квітень 1998 року, стор 170 - 172 — аналог 2 Журнал "COSMOPOLITAN", видавництва Україна, вересень 2000 року, стор 7 — прототип 54850 Фіг.1 54850 Фіг.2 10 11 54850 ФІГ.З Фіг.4 Фіг.5 12 13 54850 Фіг.6 14 Фіг.7 Фіг.9 Фіг.Ю 15 54850 16 Фіг.12 Фіг.13 S 1 Фіг.14 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
