Енергетична установка

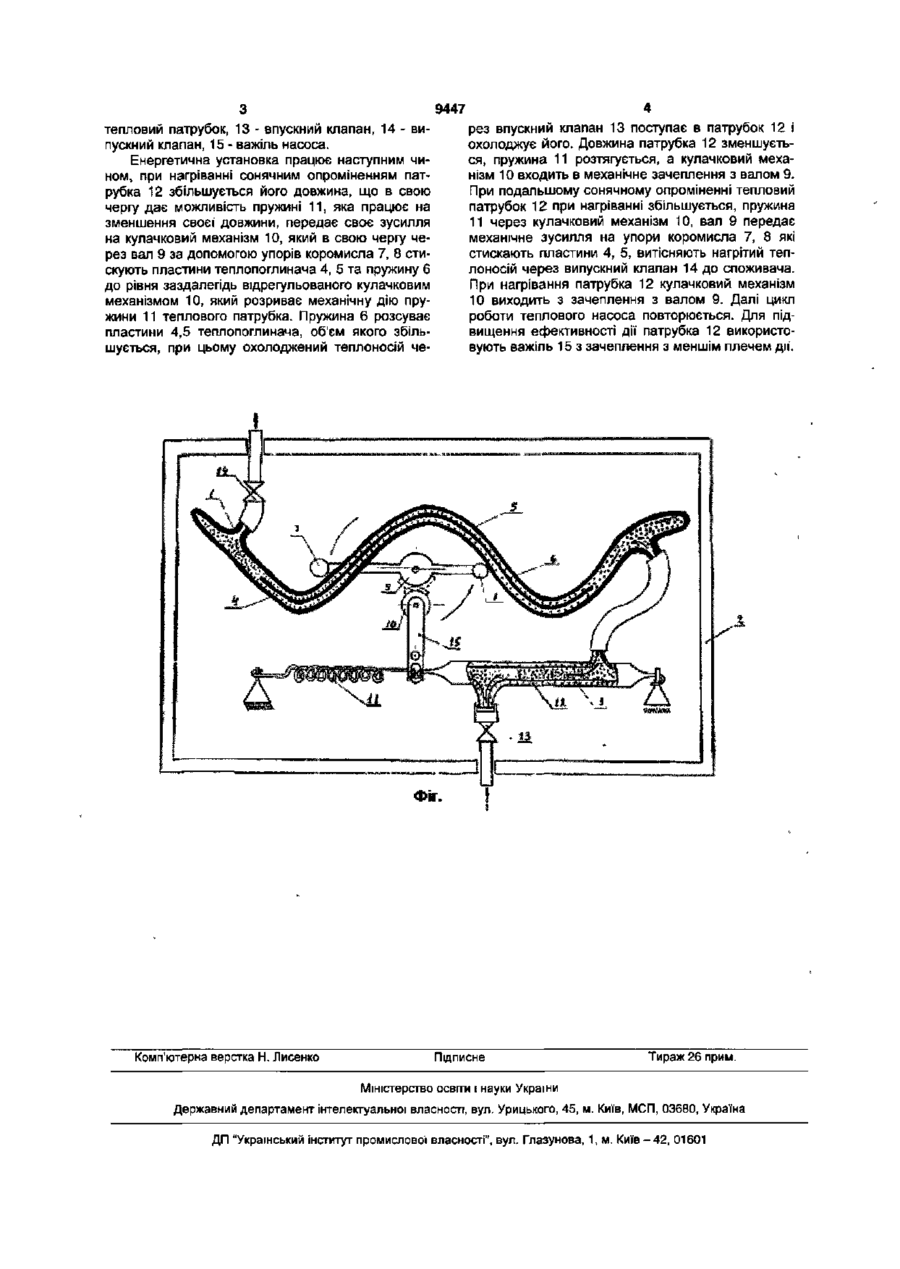

1. Енергетична установка, яка складається з порожнистого плаского теплового поглинача, впускного (13) та випускного (14) клапанів та насоса, яка відрізняється тим, що між пластинами (4, 5) теплопоглинача розміщена щонайменше одна пружина (6), силові вектори якої направлені на розсування пластин, насос складається з коромисла, упори (7, 8) якого виконані з можливістю вза ємодії із зовнішніми сторонами теплового поглинача, а осьовий вал (9) коромисла рухомо зв'язаний з кулачковим механізмом (10), який зв"язаний з щонайменше одним тепловим патрубком (12) та його пружиною (11), тепловий патрубок (12) має сполучення з однієї сторони з впускним клапаном (13), а з другої - з тепловим поглиначем.2. Енергетична установка за п.1, яка відрізняється тим, що кулачковий механізм (10) зв'язаний з тепловим патрубком (12) та його пружиною (11) важелем (15). 3. Енергетична установка за п.1, яка відрізняється тим, що щонайменше два теплових патрубки зв'язані між собою щонайменше одним важелем. Корисна модель відноситься до енергетичної галузі, призначено для виробництва тепла з використанням не традиційних джерел енергії, конкретно до застосування гідравлічних насосів для переміщення нагрітого теплоносія з сонячного колектора до споживача та обратно. Відома енергетична установка, а саме, сонячний колектор VIMOSOL фірми Viessmann виконаний з трубок укладених в утеплений корпус з кришкою з прозорого матеріалу, в якому нагрітий теплоносій транспортується від поглинача в систему сонячного колектора за допомогою електронасоса. Недоліком цієї конструкції є те що для переміщення нагрітого теплоносія використовується електронасос, що обмежує застосування установки. В основу корисної моделі поставлена задача створити енергетичну установку, в якій шляхом встановлення гідравлічного насосу, який працює за рахунок теплового розширення патрубків з теплоносієм, що дозволить спростити конструкцію установки та зробити її більш автономною. Поставлене завдання вирішується тим, що енергетична установка складається з порожнистого плаского теплового поглинача (1), впускного (13) та випускного (14) клапанів та насоса, згідно з винаходом між фігурними пластинами (4, 5) теплопоглинача розміщена щонайменше одна пружина (6), силові вектори якої направлені на розсування пластин, насос складається з коромисла, упори (7,8) якого виконані з можливістю взаємодії із зовнішніми сторонами теплового поглинача, а осьовий вал (9) коромисла рухомо зв'язаний з кулачковим механізмом (10), який зв'язаний з щонайменше одним тепловим патрубком (12) та його пружиною (11), тепловий патрубок (12) має сполучення з однієї сторони з впускним клапаном (13), а з другої - з тепловим поглиначем. Крім того, кулачковий механізм (10) пов'язаний з тепловим патрубком (12) та його пружиною (11) важелем (15). А також, щонайменше два теплових патрубки зв'язані між собою щонайменше одним важелем. На фігурі зображено енергетичну установку, де 1 - теплопоглинач, 2 - корпус енергетичної установки, 3 - теплоносій, 4,5 - пластини теплопоглинача, 6 - пружина теплопоглинача, 7, 8 - упори коромисла, 9 - вал коромисла, 10 - кулачковий механізм, 11 - пружина теплового патрубка, 12 О) О) 9447 тепловий патрубок, 13 - впускний клапан, 14 - випускний клапан, 15 - важіль насоса. Енергетична установка працює наступним чином, при нагріванні сонячним опроміненням патрубка 12 збільшується його довжина, що в свою чергу дає можливість пружині 11, яка працює на зменшення своєї* довжини, передає своє зусилля на кулачковий механізм 10, який в свою чергу через вал 9 за допомогою упорів коромисла 7, 8 стискують пластини теплопоглинача 4, 5 та пружину 6 до рівня заздалегідь відрегульованого кулачковим механізмом 10, який розриває механічну дію пружини 11 теплового патрубка. Пружина 6 розсуває пластини 4,5 теплопоглинача, об'єм якого збільшується, при цьому охолоджений теплоносій че Комп'ютерна верстка Н. Лисенко рез впускний клапан 13 поступає в патрубок 12 і охолоджує його. Довжина патрубка 12 зменшується, пружина 11 розтягується, а кулачковий механізм 10 входить в механічне зачеплення з валом 9. При подальшому сонячному опроміненні тепловий патрубок 12 при нагріванні збільшується, пружина 11 через кулачковий механізм 10, вал 9 передає механічне зусилля на упори коромисла 7, 8 які стискають пластини 4, 5, витісняють нагрітий теплоносій через випускний клапан 14 до споживача. При нагрівання патрубка 12 кулачковий механізм 10 виходить з зачеплення з валом 9. Далі цикл роботи теплового насоса повторюється. Для підвищення ефективності дії патрубка 12 використовують важіль 15 з зачеплення з меншім плечем дії*. Підписне Тираж 26 прим. Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
