Освітлювальний пристрій

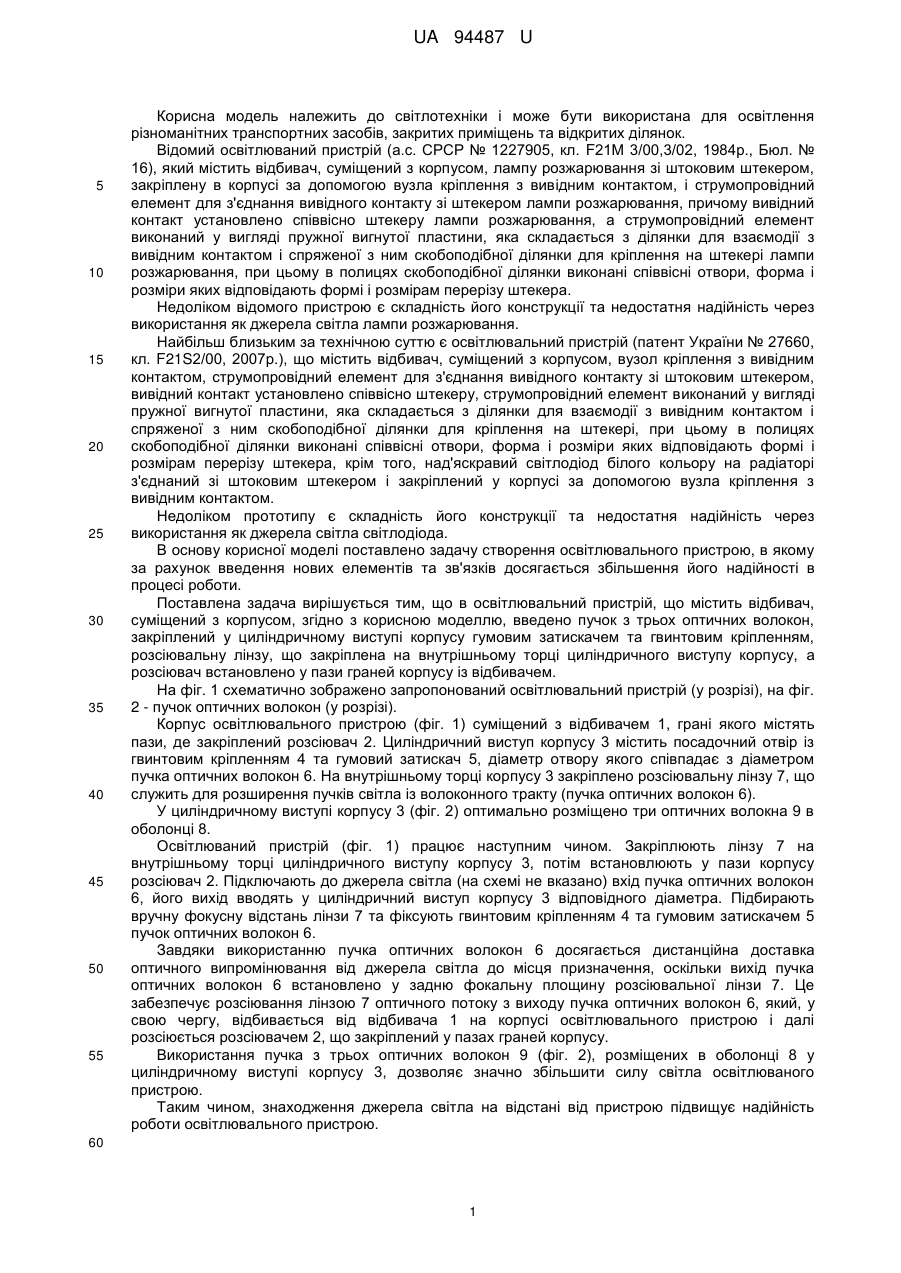

Реферат: Освітлювальний пристрій містить відбивач, суміщений з корпусом, розсіювальну лінзу, що закріплена на внутрішньому торці циліндричного виступу корпусу. Введено пучок з трьох оптичних волокон, закріплений у циліндричному виступі корпусу гумовим затискачем та гвинтовим кріпленням. Розсіювач встановлено у пази граней корпусу із відбивачем. UA 94487 U (12) UA 94487 U UA 94487 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до світлотехніки і може бути використана для освітлення різноманітних транспортних засобів, закритих приміщень та відкритих ділянок. Відомий освітлюваний пристрій (а.с. СРСР № 1227905, кл. F21М 3/00,3/02, 1984р., Бюл. № 16), який містить відбивач, суміщений з корпусом, лампу розжарювання зі штоковим штекером, закріплену в корпусі за допомогою вузла кріплення з вивідним контактом, і струмопровідний елемент для з'єднання вивідного контакту зі штекером лампи розжарювання, причому вивідний контакт установлено співвісно штекеру лампи розжарювання, а струмопровідний елемент виконаний у вигляді пружної вигнутої пластини, яка складається з ділянки для взаємодії з вивідним контактом і спряженої з ним скобоподібної ділянки для кріплення на штекері лампи розжарювання, при цьому в полицях скобоподібної ділянки виконані співвісні отвори, форма і розміри яких відповідають формі і розмірам перерізу штекера. Недоліком відомого пристрою є складність його конструкції та недостатня надійність через використання як джерела світла лампи розжарювання. Найбільш близьким за технічною суттю є освітлювальний пристрій (патент України № 27660, кл. F21S2/00, 2007р.), що містить відбивач, суміщений з корпусом, вузол кріплення з вивідним контактом, струмопровідний елемент для з'єднання вивідного контакту зі штоковим штекером, вивідний контакт установлено співвісно штекеру, струмопровідний елемент виконаний у вигляді пружної вигнутої пластини, яка складається з ділянки для взаємодії з вивідним контактом і спряженої з ним скобоподібної ділянки для кріплення на штекері, при цьому в полицях скобоподібної ділянки виконані співвісні отвори, форма і розміри яких відповідають формі і розмірам перерізу штекера, крім того, над'яскравий світлодіод білого кольору на радіаторі з'єднаний зі штоковим штекером і закріплений у корпусі за допомогою вузла кріплення з вивідним контактом. Недоліком прототипу є складність його конструкції та недостатня надійність через використання як джерела світла світлодіода. В основу корисної моделі поставлено задачу створення освітлювального пристрою, в якому за рахунок введення нових елементів та зв'язків досягається збільшення його надійності в процесі роботи. Поставлена задача вирішується тим, що в освітлювальний пристрій, що містить відбивач, суміщений з корпусом, згідно з корисною моделлю, введено пучок з трьох оптичних волокон, закріплений у циліндричному виступі корпусу гумовим затискачем та гвинтовим кріпленням, розсіювальну лінзу, що закріплена на внутрішньому торці циліндричного виступу корпусу, а розсіювач встановлено у пази граней корпусу із відбивачем. На фіг. 1 схематично зображено запропонований освітлювальний пристрій (у розрізі), на фіг. 2 - пучок оптичних волокон (у розрізі). Корпус освітлювального пристрою (фіг. 1) суміщений з відбивачем 1, грані якого містять пази, де закріплений розсіювач 2. Циліндричний виступ корпусу 3 містить посадочний отвір із гвинтовим кріпленням 4 та гумовий затискач 5, діаметр отвору якого співпадає з діаметром пучка оптичних волокон 6. На внутрішньому торці корпусу 3 закріплено розсіювальну лінзу 7, що служить для розширення пучків світла із волоконного тракту (пучка оптичних волокон 6). У циліндричному виступі корпусу 3 (фіг. 2) оптимально розміщено три оптичних волокна 9 в оболонці 8. Освітлюваний пристрій (фіг. 1) працює наступним чином. Закріплюють лінзу 7 на внутрішньому торці циліндричного виступу корпусу 3, потім встановлюють у пази корпусу розсіювач 2. Підключають до джерела світла (на схемі не вказано) вхід пучка оптичних волокон 6, його вихід вводять у циліндричний виступ корпусу 3 відповідного діаметра. Підбирають вручну фокусну відстань лінзи 7 та фіксують гвинтовим кріпленням 4 та гумовим затискачем 5 пучок оптичних волокон 6. Завдяки використанню пучка оптичних волокон 6 досягається дистанційна доставка оптичного випромінювання від джерела світла до місця призначення, оскільки вихід пучка оптичних волокон 6 встановлено у задню фокальну площину розсіювальної лінзи 7. Це забезпечує розсіювання лінзою 7 оптичного потоку з виходупучка оптичних волокон 6, який, у свою чергу, відбивається від відбивача 1 на корпусі освітлювального пристрою і далі розсіюється розсіювачем 2, що закріплений у пазах граней корпусу. Використання пучка з трьох оптичних волокон 9 (фіг. 2), розміщених в оболонці 8 у циліндричному виступі корпусу 3, дозволяє значно збільшити силу світла освітлюваного пристрою. Таким чином, знаходження джерела світла на відстані від пристрою підвищує надійність роботи освітлювального пристрою. 60 1 UA 94487 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Освітлювальний пристрій, що містить відбивач, суміщений з корпусом, який відрізняється тим, що в нього введено пучок з трьох оптичних волокон, закріплений у циліндричному виступі корпусу гумовим затискачем та гвинтовим кріпленням, розсіювальну лінзу, що закріплена на внутрішньому торці циліндричного виступу корпусу, а розсіювач встановлено у пази граней корпусу із відбивачем. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
