Освітлювальний пристрій

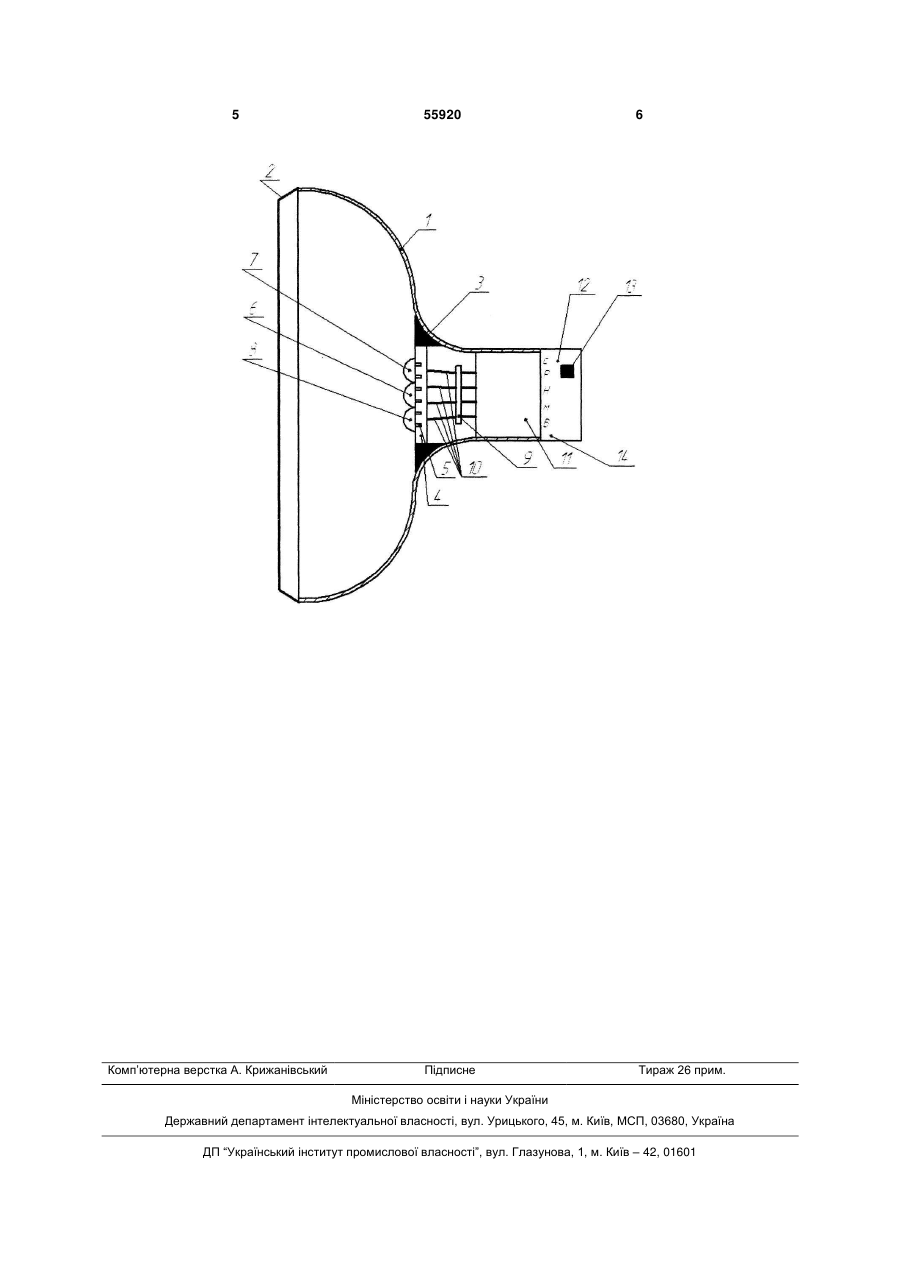

Освітлювальний пристрій, який містить корпус, суміщений з відбивачем, розсіювач, герметизуючо-амортизуючу гумову прокладку, радіаторну контактну пластину з місцями кріплення для двох над'яскравих світлодіодів білого кольору, яка за 3 Недоліком даного пристрою є обмежені функціональні можливості через використання двох над'яскравих світлодіодів білого кольору з різними кутами розсіювання. В основу корисної моделі поставлено задачу створення освітлювального пристрою, в якому за рахунок введення нових вузлів досягається розширення його функціональних можливостей. Поставлена задача досягається тим, що в освітлювальний пристрій, який містить корпус, суміщений з відбивачем, розсіювач, герметизуючоамортизуючу гумову прокладку, радіаторну контактну пластину з місцями кріплення для двох над'яскравих світлодіодів білого кольору, яка закріплена у корпусі, причому перший над'яскравий світлодіод білого кольору з кутом розсіювання 1015 , другий над'яскравий світлодіод білого кольору з кутом розсіювання 55-65 , перемикач з кнопкою для керування режимом роботи освітлювального пристрою по градуйованій шкалі перемикача, згідно корисної моделі, введено третій над'яскравий світлодіод білого кольору з кутом розсіювання 120140 , блок живлення, підключені до нього чотири струмопровідні елементи, кріплення для чотирьох струмопровідних елементів, при цьому радіаторна контактна пластина містить кріплення для третього над'яскравого світлодіода і відділена від корпуса герметизуючо-амортизуючою гумовою прокладкою. На креслені зображено освітлювальний пристрій (у розрізі). Корпус освітлювального пристрою суміщений з відбивачем 1, грані якого містять пази, в яких закріплено розсіювач 2, герметизуючоамортизуюча гумова прокладка 3 розміщена між відбивачем 1 і радіаторною контактною пластиною 4 з місцями кріпленням 5 для трьох над'яскравих світлодіодів 6, 7 і 8 білого кольору з кутами розсіювання 10-15 , 55-65 і 120-140 відповідно. Крім того пристрій містить кріплення 9 для чотирьох струмопровідних елементів 10, блок живлення 11, перемикач 12 з кнопкою 13 і градуйованою шкалою 14. Освітлювальний пристрій працює таким чином. Перший над'яскравий світлодіод 6 білого кольору з кутом розсіювання 10-15 , другий над'яскравий світлодіод 7 білого кольору з кутом розсіювання 55-65 та третій над'яскравий світлодіод 8 білого кольору з кутом розсіювання 120 55920 4 140 за допомогою місць кріплення 5 закріплені до радіаторної контактної пластини 4 і живляться через струмопровідні елементи 10 від блока живлення 11. В залежності від прийнятого сигналу керування від перемикача 12 загоряється відповідний світлодіод 6, 7, 8 або всі вони одночасно. Світловий потік від світлодіодів 6, 7, 8 проходить через розсіювач 2, який є прозорим безкольоровим екраном, і спостерігач бачить чіткий, рівномірно сформований світловий потік. Положення струмопровідних елементів 10 зафіксовані за допомогою кріплення 9 з під'єднанням до блока живлення 11. З іншого боку, блок живлення 11 контролюється перемикачем 12 з кнопкою 13. Перемикач 12 встановлює чотири режима роботи пристрою в залежності від положення кнопки 13 відносно градуйованої шкали 14, нанесеної на перемикач 12. В залежності від положення кнопки 13 відносно градуйованої шкали 14 перемикача 12 користувач може вибрати такі режими: В "Вимкнено" -пристрій знаходиться у пасивному стані; М - "Місцеве освітлення" - пристрій вмикає другий над'яскравий світлодіод 7 білого кольору з кутом розсіювання 55-65° для освітлення широкої ділянки місцевості; Н - "Напрямлений потік" спрацьовує перший над'яскравий світлодіод 6 білого кольору з кутом розсіювання 10-15 для освітлення далеких предметів напрямленим вузьким пучком світла; Р- "Розсіювальне освітлення" - пристрій вмикає третій над'яскравий світлодіод 8 білого кольору з кутом розсіювання 120-140 для загального освітлення (створення світлового фону); С - "Суміжне освітлення" -режим одночасного ввімкнення трьох над'яскравих світлодіодів 6, 7 та 8 білого кольору з кутом розсіювання 10-15 , 55-65 та 120-140 відповідно. Завдяки використанню над'яскравих світлодіодів білого кольору з різними кутами розсіювання розширюються функціональні можливості освітлювального пристрою, оскільки пристрій працює у чотирьох режимах, а також забезпечується можливість використання пристрою як у стаціонарних джерелах освітлення, так і в якості портативного ліхтарика за рахунок використання внутрішнього блока живлення. Крім того, значно знижується залежність роботи пристрою від температури зовнішнього середовища, оскільки над'яскравий світлодіод забезпечує нормальну роботу в діапазоні температур -40 - +60 С. 5 Комп’ютерна верстка А. Крижанівський 55920 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
