Освітлювальний пристрій

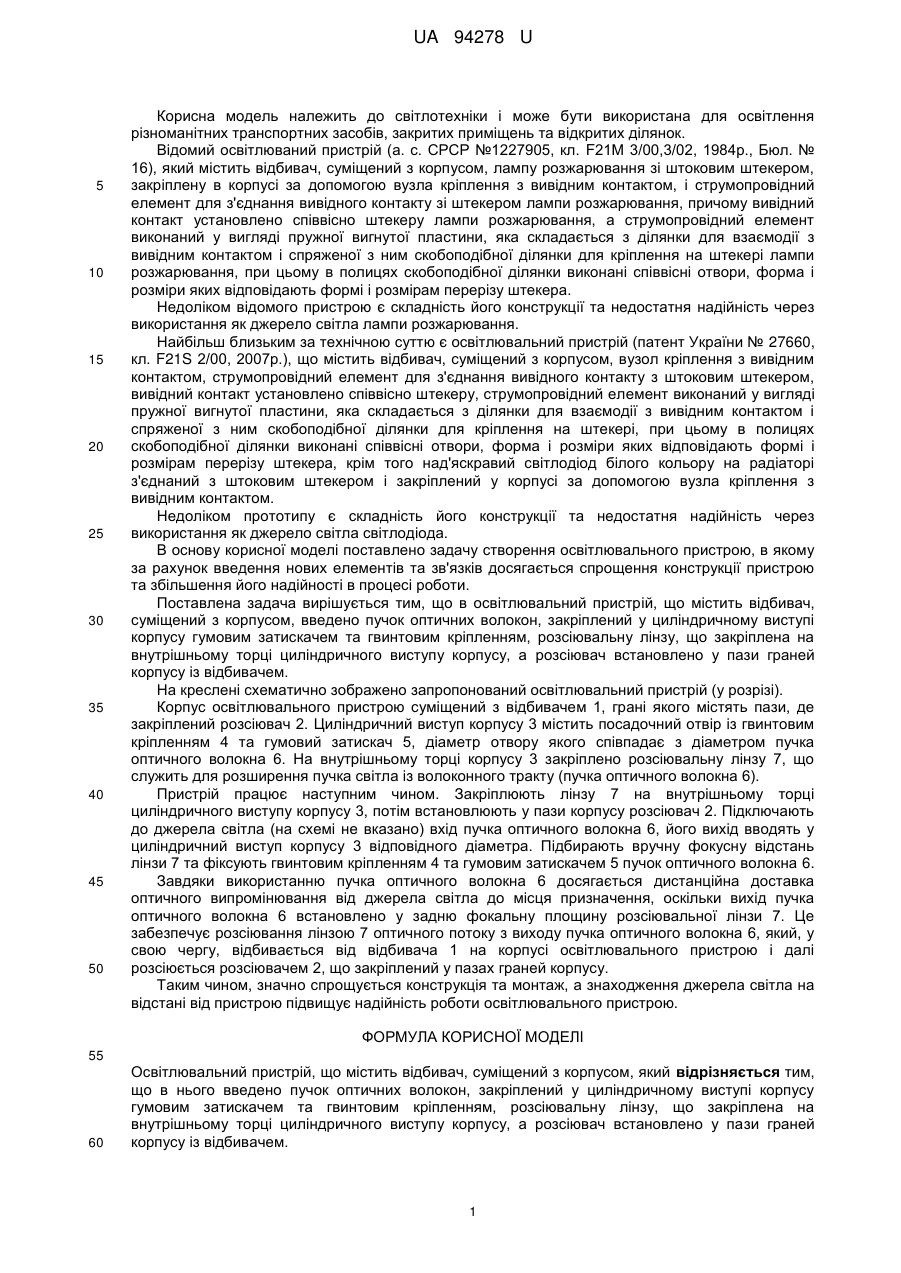

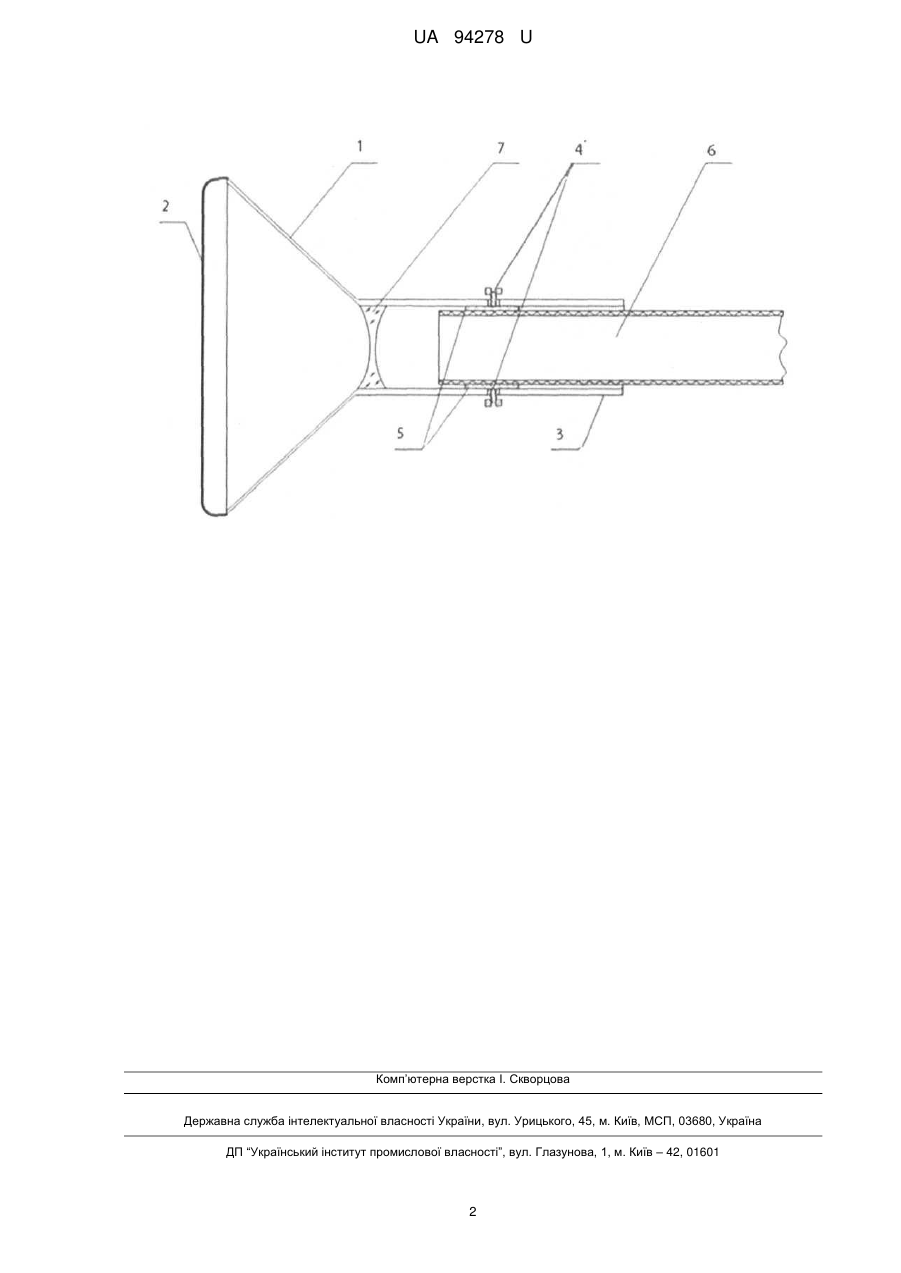

Реферат: Освітлювальний пристрій містить відбивач, суміщений з корпусом, причому в нього введено пучок оптичних волокон, закріплений у циліндричному виступі корпусу гумовим затискачем та гвинтовим кріпленням, розсіювальну лінзу, що закріплена на внутрішньому торці циліндричного виступу корпусу, а розсіювач встановлено у пази граней корпусу із відбивачем. UA 94278 U (12) UA 94278 U UA 94278 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до світлотехніки і може бути використана для освітлення різноманітних транспортних засобів, закритих приміщень та відкритих ділянок. Відомий освітлюваний пристрій (а. с. СРСР №1227905, кл. F21М 3/00,3/02, 1984р., Бюл. № 16), який містить відбивач, суміщений з корпусом, лампу розжарювання зі штоковим штекером, закріплену в корпусі за допомогою вузла кріплення з вивідним контактом, і струмопровідний елемент для з'єднання вивідного контакту зі штекером лампи розжарювання, причому вивідний контакт установлено співвісно штекеру лампи розжарювання, а струмопровідний елемент виконаний у вигляді пружної вигнутої пластини, яка складається з ділянки для взаємодії з вивідним контактом і спряженої з ним скобоподібної ділянки для кріплення на штекері лампи розжарювання, при цьому в полицях скобоподібної ділянки виконані співвісні отвори, форма і розміри яких відповідають формі і розмірам перерізу штекера. Недоліком відомого пристрою є складність його конструкції та недостатня надійність через використання як джерело світла лампи розжарювання. Найбільш близьким за технічною суттю є освітлювальний пристрій (патент України № 27660, кл. F21S 2/00, 2007р.), що містить відбивач, суміщений з корпусом, вузол кріплення з вивідним контактом, струмопровідний елемент для з'єднання вивідного контакту з штоковим штекером, вивідний контакт установлено співвісно штекеру, струмопровідний елемент виконаний у вигляді пружної вигнутої пластини, яка складається з ділянки для взаємодії з вивідним контактом і спряженої з ним скобоподібної ділянки для кріплення на штекері, при цьому в полицях скобоподібної ділянки виконані співвісні отвори, форма і розміри яких відповідають формі і розмірам перерізу штекера, крім того над'яскравий світлодіод білого кольору на радіаторі з'єднаний з штоковим штекером і закріплений у корпусі за допомогою вузла кріплення з вивідним контактом. Недоліком прототипу є складність його конструкції та недостатня надійність через використання як джерело світла світлодіода. В основу корисної моделі поставлено задачу створення освітлювального пристрою, в якому за рахунок введення нових елементів та зв'язків досягається спрощення конструкції пристрою та збільшення його надійності в процесі роботи. Поставлена задача вирішується тим, що в освітлювальний пристрій, що містить відбивач, суміщений з корпусом, введено пучок оптичних волокон, закріплений у циліндричному виступі корпусу гумовим затискачем та гвинтовим кріпленням, розсіювальну лінзу, що закріплена на внутрішньому торці циліндричного виступу корпусу, а розсіювач встановлено у пази граней корпусу із відбивачем. На креслені схематично зображено запропонований освітлювальний пристрій (у розрізі). Корпус освітлювального пристрою суміщений з відбивачем 1, грані якого містять пази, де закріплений розсіювач 2. Циліндричний виступ корпусу 3 містить посадочний отвір із гвинтовим кріпленням 4 та гумовий затискач 5, діаметр отвору якого співпадає з діаметром пучка оптичного волокна 6. На внутрішньому торці корпусу 3 закріплено розсіювальну лінзу 7, що служить для розширення пучка світла із волоконного тракту (пучка оптичного волокна 6). Пристрій працює наступним чином. Закріплюють лінзу 7 на внутрішньому торці циліндричного виступу корпусу 3, потім встановлюють у пази корпусу розсіювач 2. Підключають до джерела світла (на схемі не вказано) вхід пучка оптичного волокна 6, його вихід вводять у циліндричний виступ корпусу 3 відповідного діаметра. Підбирають вручну фокусну відстань лінзи 7 та фіксують гвинтовим кріпленням 4 та гумовим затискачем 5 пучок оптичного волокна 6. Завдяки використанню пучка оптичного волокна 6 досягається дистанційна доставка оптичного випромінювання від джерела світла до місця призначення, оскільки вихід пучка оптичного волокна 6 встановлено у задню фокальну площину розсіювальної лінзи 7. Це забезпечує розсіювання лінзою 7 оптичного потоку з виходу пучка оптичного волокна 6, який, у свою чергу, відбивається від відбивача 1 на корпусі освітлювального пристрою і далі розсіюється розсіювачем 2, що закріплений у пазах граней корпусу. Таким чином, значно спрощується конструкція та монтаж, а знаходження джерела світла на відстані від пристрою підвищує надійність роботи освітлювального пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Освітлювальний пристрій, що містить відбивач, суміщений з корпусом, який відрізняється тим, що в нього введено пучок оптичних волокон, закріплений у циліндричному виступі корпусу гумовим затискачем та гвинтовим кріпленням, розсіювальну лінзу, що закріплена на внутрішньому торці циліндричного виступу корпусу, а розсіювач встановлено у пази граней корпусу із відбивачем. 1 UA 94278 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
