Розвантажувальний пристрій похилого стрічкового конвеєра

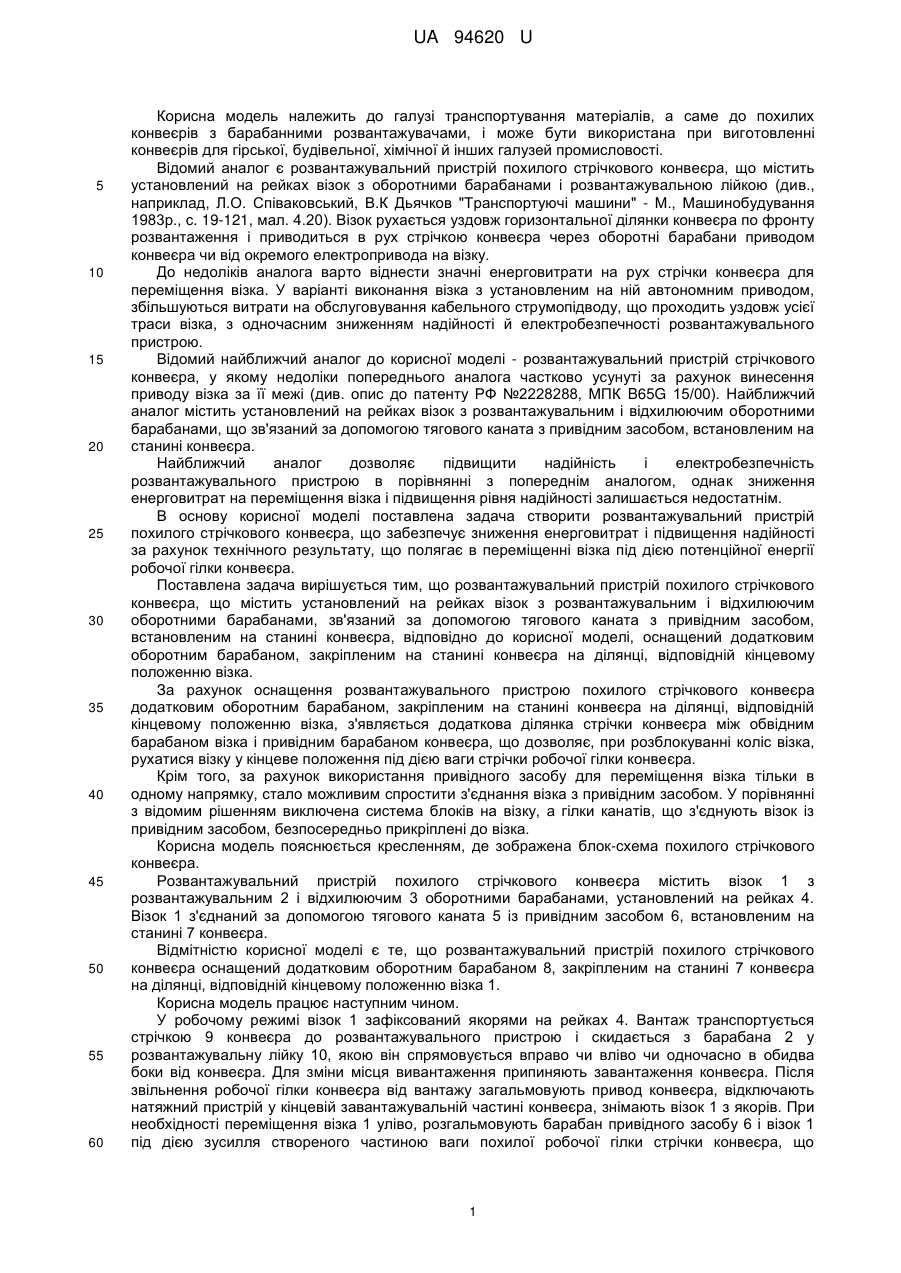

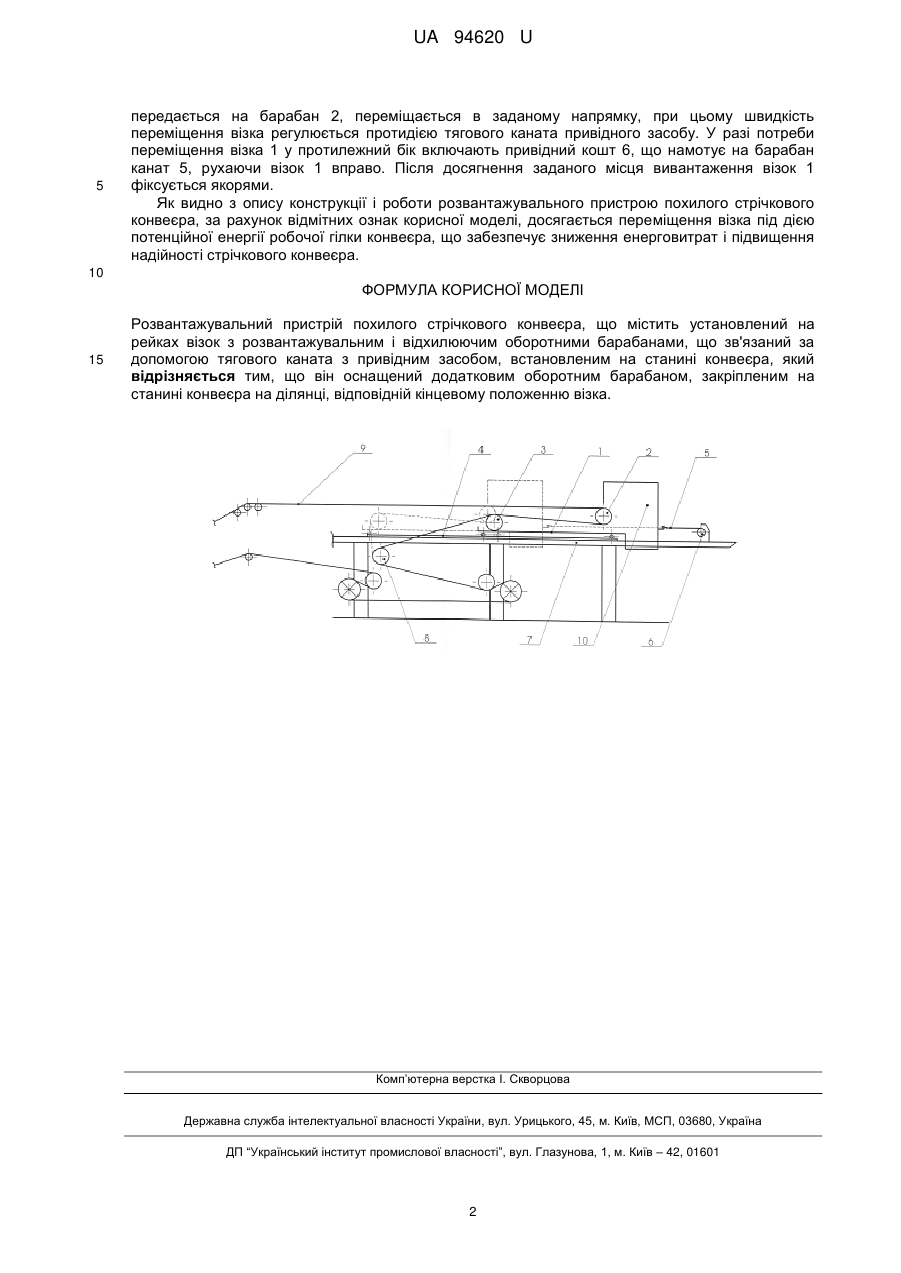

Реферат: Розвантажувальний пристрій похилого стрічкового конвеєра містить установлений на рейках візок з розвантажувальним і відхилюючим оборотними барабанами. Візок зв'язаний за допомогою тягового каната з привідним засобом. Привідний засіб встановлено на станині конвеєра. Пристрій містить додатково оборотний барабан. Оборотний барабан закріплений на станині конвеєра на ділянці, відповідній кінцевому положенню візка. UA 94620 U (12) UA 94620 U UA 94620 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі транспортування матеріалів, а саме до похилих конвеєрів з барабанними розвантажувачами, і може бути використана при виготовленні конвеєрів для гірської, будівельної, хімічної й інших галузей промисловості. Відомий аналог є розвантажувальний пристрій похилого стрічкового конвеєра, що містить установлений на рейках візок з оборотними барабанами і розвантажувальною лійкою (див., наприклад, Л.О. Співаковський, В.К Дьячков "Транспортуючі машини" - М., Машинобудування 1983р., с. 19-121, мал. 4.20). Візок рухається уздовж горизонтальної ділянки конвеєра по фронту розвантаження і приводиться в рух стрічкою конвеєра через оборотні барабани приводом конвеєра чи від окремого електропривода на візку. До недоліків аналога варто віднести значні енерговитрати на рух стрічки конвеєра для переміщення візка. У варіанті виконання візка з установленим на ній автономним приводом, збільшуються витрати на обслуговування кабельного струмопідводу, що проходить уздовж усієї траси візка, з одночасним зниженням надійності й електробезпечності розвантажувального пристрою. Відомий найближчий аналог до корисної моделі - розвантажувальний пристрій стрічкового конвеєра, у якому недоліки попереднього аналога частково усунуті за рахунок винесення приводу візка за її межі (див. опис до патенту РФ №2228288, МПК B65G 15/00). Найближчий аналог містить установлений на рейках візок з розвантажувальним і відхилюючим оборотними барабанами, що зв'язаний за допомогою тягового каната з привідним засобом, встановленим на станині конвеєра. Найближчий аналог дозволяє підвищити надійність і електробезпечність розвантажувального пристрою в порівнянні з попереднім аналогом, однак зниження енерговитрат на переміщення візка і підвищення рівня надійності залишається недостатнім. В основу корисної моделі поставлена задача створити розвантажувальний пристрій похилого стрічкового конвеєра, що забезпечує зниження енерговитрат і підвищення надійності за рахунок технічного результату, що полягає в переміщенні візка під дією потенційної енергії робочої гілки конвеєра. Поставлена задача вирішується тим, що розвантажувальний пристрій похилого стрічкового конвеєра, що містить установлений на рейках візок з розвантажувальним і відхилюючим оборотними барабанами, зв'язаний за допомогою тягового каната з привідним засобом, встановленим на станині конвеєра, відповідно до корисної моделі, оснащений додатковим оборотним барабаном, закріпленим на станині конвеєра на ділянці, відповідній кінцевому положенню візка. За рахунок оснащення розвантажувального пристрою похилого стрічкового конвеєра додатковим оборотним барабаном, закріпленим на станині конвеєра на ділянці, відповідній кінцевому положенню візка, з'являється додаткова ділянка стрічки конвеєра між обвідним барабаном візка і привідним барабаном конвеєра, що дозволяє, при розблокуванні коліс візка, рухатися візку у кінцеве положення під дією ваги стрічки робочої гілки конвеєра. Крім того, за рахунок використання привідного засобу для переміщення візка тільки в одному напрямку, стало можливим спростити з'єднання візка з привідним засобом. У порівнянні з відомим рішенням виключена система блоків на візку, а гілки канатів, що з'єднують візок із привідним засобом, безпосередньо прикріплені до візка. Корисна модель пояснюється кресленням, де зображена блок-схема похилого стрічкового конвеєра. Розвантажувальний пристрій похилого стрічкового конвеєра містить візок 1 з розвантажувальним 2 і відхилюючим 3 оборотними барабанами, установлений на рейках 4. Візок 1 з'єднаний за допомогою тягового каната 5 із привідним засобом 6, встановленим на станині 7 конвеєра. Відмітністю корисної моделі є те, що розвантажувальний пристрій похилого стрічкового конвеєра оснащений додатковим оборотним барабаном 8, закріпленим на станині 7 конвеєра на ділянці, відповідній кінцевому положенню візка 1. Корисна модель працює наступним чином. У робочому режимі візок 1 зафіксований якорями на рейках 4. Вантаж транспортується стрічкою 9 конвеєра до розвантажувального пристрою і скидається з барабана 2 у розвантажувальну лійку 10, якою він спрямовується вправо чи вліво чи одночасно в обидва боки від конвеєра. Для зміни місця вивантаження припиняють завантаження конвеєра. Після звільнення робочої гілки конвеєра від вантажу загальмовують привод конвеєра, відключають натяжний пристрій у кінцевій завантажувальній частині конвеєра, знімають візок 1 з якорів. При необхідності переміщення візка 1 уліво, розгальмовують барабан привідного засобу 6 і візок 1 під дією зусилля створеного частиною ваги похилої робочої гілки стрічки конвеєра, що 1 UA 94620 U 5 передається на барабан 2, переміщається в заданому напрямку, при цьому швидкість переміщення візка регулюється протидією тягового каната привідного засобу. У разі потреби переміщення візка 1 у протилежний бік включають привідний кошт 6, що намотує на барабан канат 5, рухаючи візок 1 вправо. Після досягнення заданого місця вивантаження візок 1 фіксується якорями. Як видно з опису конструкції і роботи розвантажувального пристрою похилого стрічкового конвеєра, за рахунок відмітних ознак корисної моделі, досягається переміщення візка під дією потенційної енергії робочої гілки конвеєра, що забезпечує зниження енерговитрат і підвищення надійності стрічкового конвеєра. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Розвантажувальний пристрій похилого стрічкового конвеєра, що містить установлений на рейках візок з розвантажувальним і відхилюючим оборотними барабанами, що зв'язаний за допомогою тягового каната з привідним засобом, встановленим на станині конвеєра, який відрізняється тим, що він оснащений додатковим оборотним барабаном, закріпленим на станині конвеєра на ділянці, відповідній кінцевому положенню візка. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
