Механичні ножниці

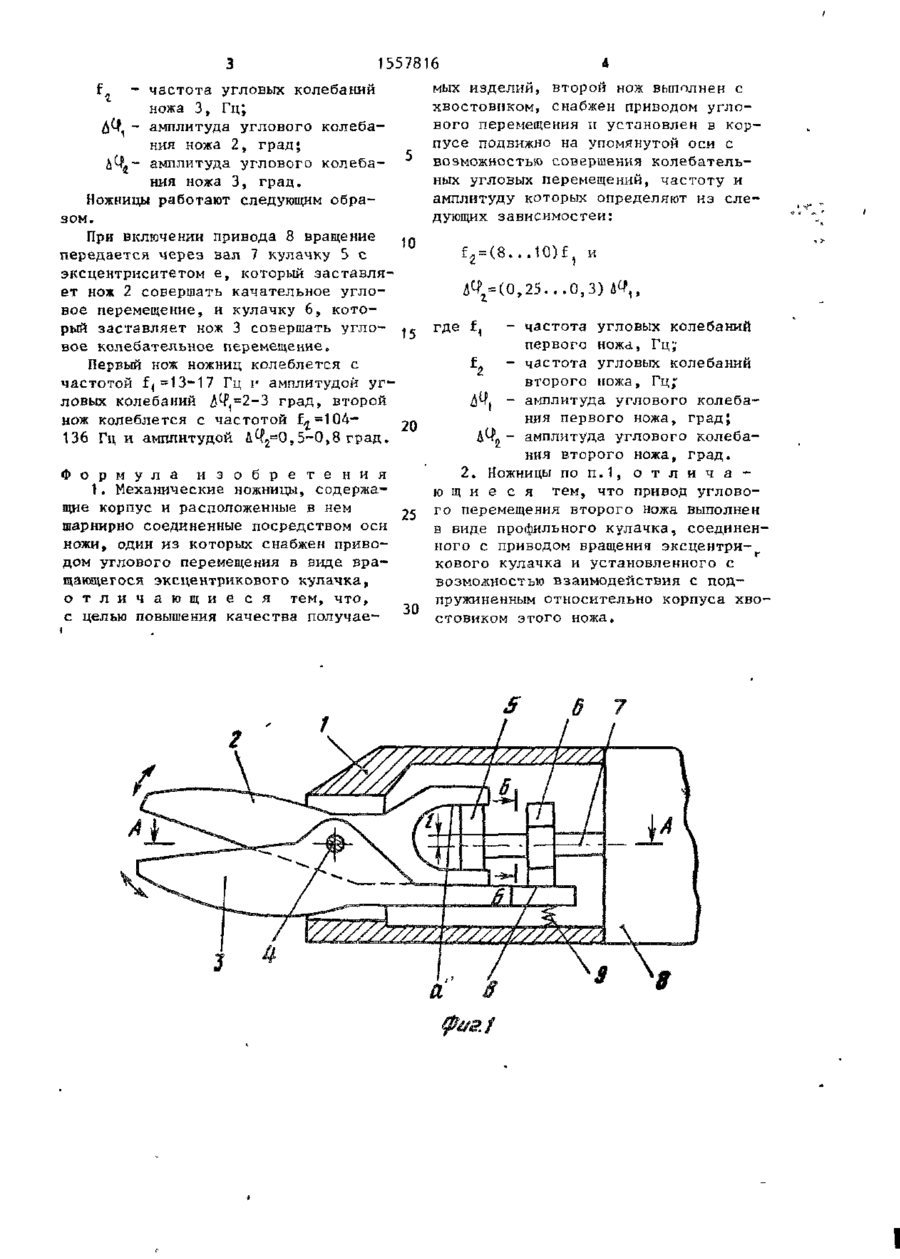

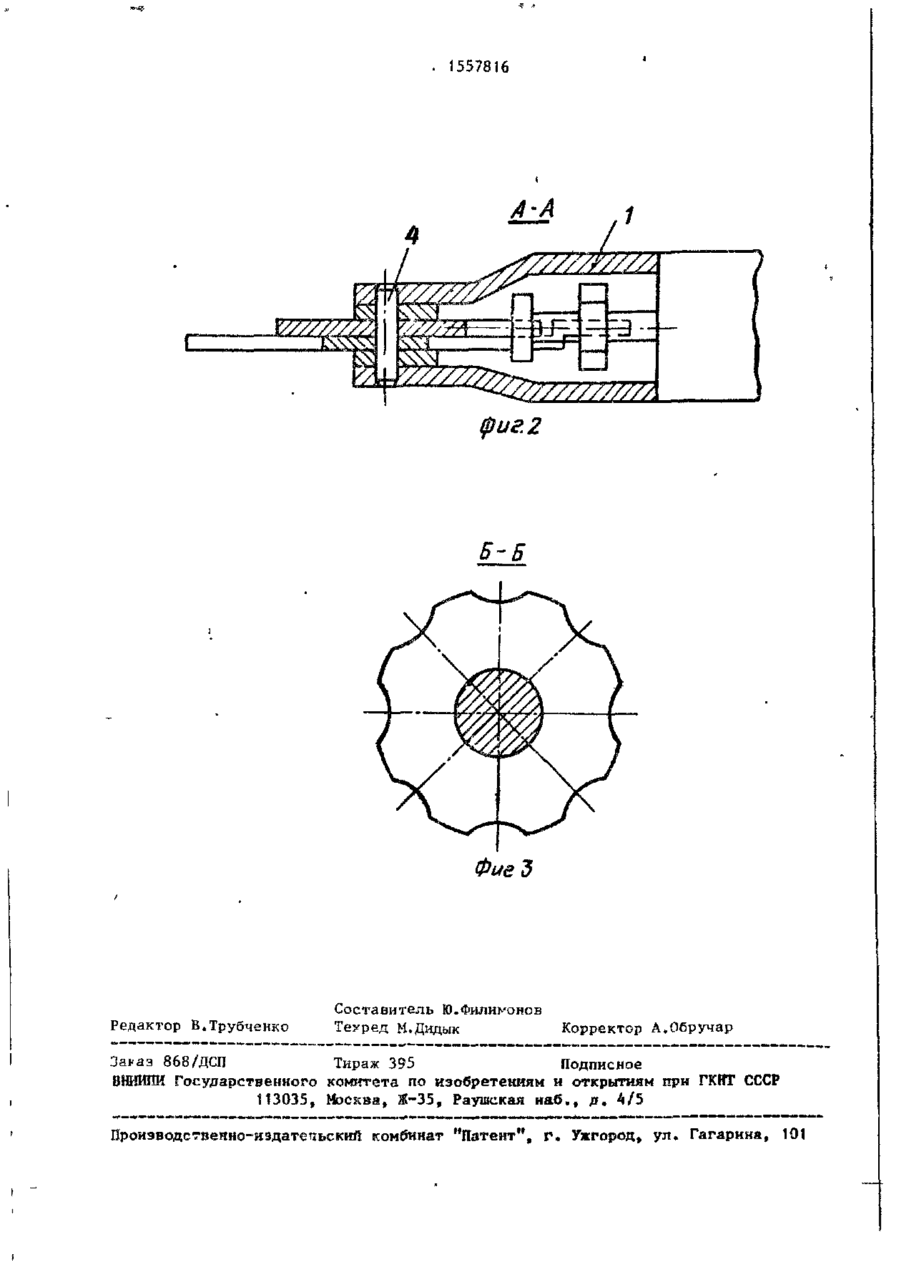

Изобретение относятся к обработке металлов давлением, г- частности к ручному инструменту для резки листового материала. Цель изобретения повышение'качества получаемых изделий. Механические ножницы содержат размещенные в корпусе 1 подвижные Изобретение относится к обработке металлов давлением, в частности к ручному инструменту для резки листовых материалов. Целью изобретения является повышеьие качества получаемых изделий. На фиг„1 изображены механические ножницы, общий вид; на фиг.2 - разрез А-А на фиг.1; на фиг.З - разрез Б-Б на фиг.1. Механические ьожницы содержат установленные в корпусе 1 подвижные ножи 2 и 3, соединенные осью 4, устройство кинематической связи подвижных ножей с приводом, выполненное в виде эксцентрикового кулачка 5 и профильного кулачка 6, закрепленных на валу 7 привода 8 вращения. Иож 2 П-образным хвостовиком а связан с эксцентриковым кулачком 5 14-90 ножи 2 и 3 с приводами их углового перемещения, выполненными соответственно в виде эксцентрикового кулачка 5 и профильного кулачка 6, закрепленных на валу 7. При резке листового материала ножи 2 и 3 совершают угловые колебательные перемещения. Частота и амплитуда колебаний нож? 3 определяется из следующих зависимостей: f^(8-1G)f ( , ДЦг^О,25-0,3) ДМ>„ где f4 - частота угловых колебаний ножа 2, Гц; f^ - частота угловых колебаний ножа 3, Гц, ЛЧ^ - амплитуда углового колебания ножа 2, град; ffl ~ амплитуда углового колебания ножа 3, град. 1 з.п.ф-лы, 3 ил. а нож 3 подпружиненным хвостовиком b пружиной 9 связан с профильным кулачком 6. Профильный кулачок 6 устанавливается по отношению к кулачку 5 так, что при рабочем ходе ножа 2 хвостовик Ь ножа 3 взаимодействует г выступами кулачка 6. При резке листового материала ножи 2 и 3 совершают угловые колебательные перемещения, при этом частота и амплитуда колебаний пота 3 опре деляется из следующих зависимостей где - частота угловых колебаний ножа 2, Гц; 1557816 f - частота угловых колебаний ножа 3, Гц; &Ц - амплитуда углового колебания ножа 2, град* &0л~ амплитуда углового колебания ножа 3, град. Ножницы работают следующим образом. При включении привода 8 вращение 10 передается через вал 7 кулачку Ъ с эксцентриситетом е, который заставляет нож 2 совершать качательное угловое перемещение, и кулачку 6, который заставляет нож 3 совершать угло15 вое колебательное перемещение. Первый нож ножниц колеблется с частотой f, =13-17 Гц і амплитудой уг» ловых колебаний £0^=2-3 град, второй нож колеблется с частотой f^=104136 Гц и амплитудой А^^0,5-0,8 град» мых изделий, второй нож выполнен с хвостовиком, снабжен приводом углового перемещения и установлен в корпусе подвижно на упомянутой оси с возможностью совершения колебательных угловых перемещений, частоту и амплитуду которых определяют из следующих зависимостей: f2=(8...10)f и Д0>г=(О,25...0,3) где f, - частота угловых колебаний первого ножа, Гц;f. - частота угловых колебаний второго ножа, Гц; 4^( - амплитуда углового колебания первого ножа, град; ДЦ, - амплитуда углового колебания второго ножа, град. 2. Ножницы п о п . 1 , о т л и ч а Ф о р м у л а и з о б р е т е н и я ю щ и е с я тем, что привод углово1 , Механические ножницы, содержаго перемещения второго ножа выполнен щие корпус и расположенные в нем 25 в виде профильного кулачка, соединеншарнирно соединенные посредством оси ножи, один из которых снабжен привоного с приводом вращения эксцентридом углового перемещения в виде вракового кулачка и установленного с щакедегося эксцентрикового кулачка, возможностью взаимодействия с подо т л и ч а ю щ и е с я тем, что, пружиненным относительно корпуса хвос целью повышения качества получае- 30 стовиком этого ножа. 15578J6 фи г 2 Б-Б ФиеЗ Редактор В.Трубченко Составитель Ю.Филимонов Техред М.Дидык Корректор А.Обручар Заказ 868/ДСП Тираж 395 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР П3035, Москва, Ж-35, Раушская наб., д. Проиэводственно-издатеиьский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
