Секатор

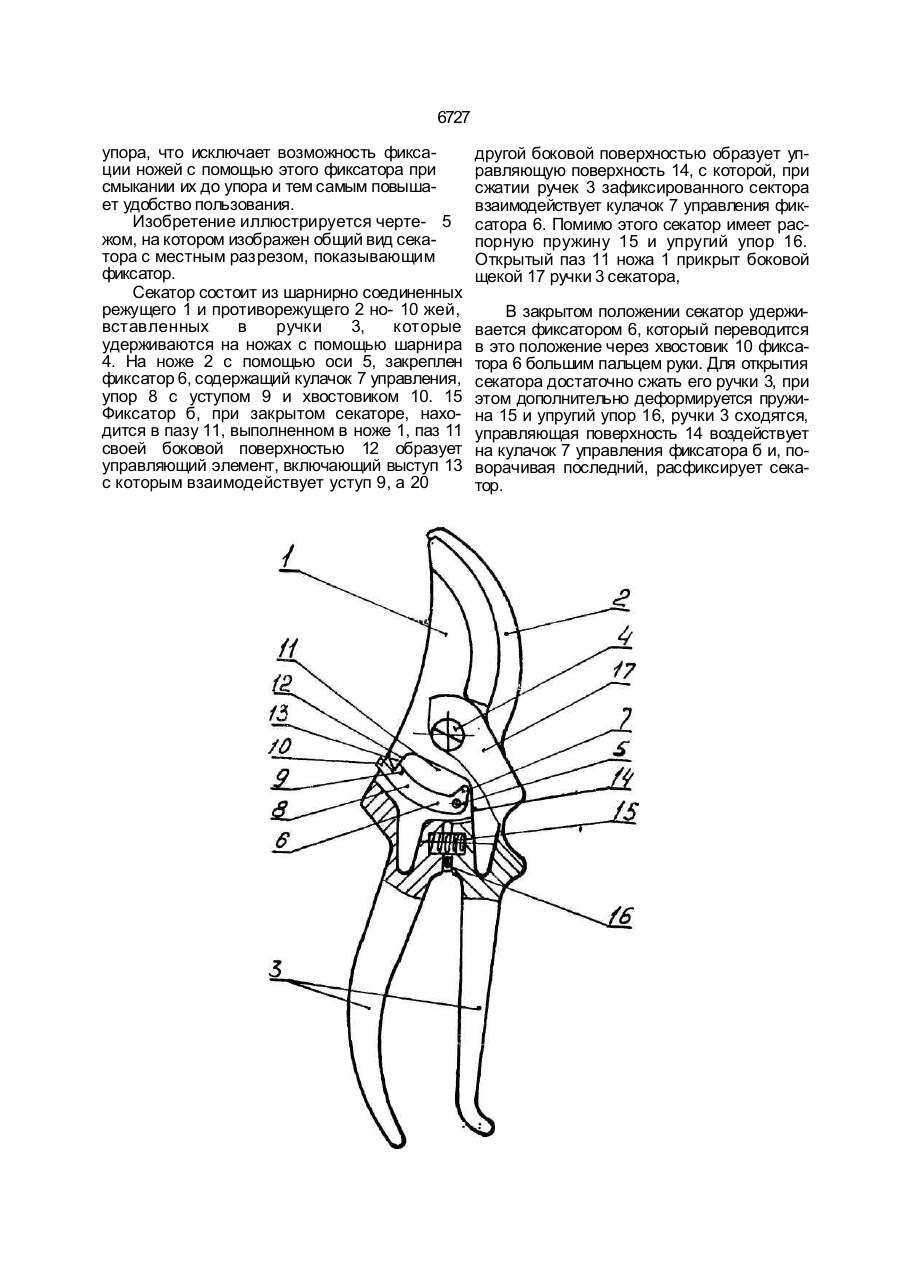

1. Секатор, содержащий шарнирно сое диненные рабочие ножи с ручками, распор ную пружину, амортизатор и фиксатор, выполненный в виде двуплечего рычага, од Изобретение относится к сельскохозяйственному инструменту, предназначенному для обрезки садов и виноградников Известен секатор, содержащий шарнирно соединенные рабочие ножи с ручками, распорную пружину, амортизатор и фиксатор, выполненный в виде двуплечего рычага, одно плечо которого выполнено в виде кулачка управления, а другое - в виде упора, при этом один из ножей выполнен с управляющими элементом для взаимодействия с плечами фиксатора [1]. Недостатком известного секатора является самопроизвольная фиксация ножей относительно друг друга при сжатии ручек до упора, что создает неудобства при работе, т.е. после каждого реза секатор необходимо расфиксировать В основу изобретения поставлена задача изменить конструкцию секатора таким образом, чтобы при полном смыкании его ножей исключалась бы возможность самопроизвольной фиксации последних относи но плечо которого выполнено в виде кулачка управления, а другое - в виде упора, при этом один из ножей выполнен с управляющим элементом для взаимодействия с плечами фиксатора, о т л и ч а ю щ и й с я тем, что плечи фиксатора выполнены взаимно перпендикулярными, упор - с уступом, а элемент управления - с выступом для взаимодействия с уступом упора 2 Секатор по п 1, о т л и ч а ю щ и й с я тем, что фиксатор установлен в открытый паз, образованный в теле одного из ножей. тельно друг друга, что повышает удобство пользования. Поставленная задача решается тем, что в секаторе, содержащем шарнир40 соединенные рабочие ножи с ручками, распорную пружину, амортизатор и фиксатор, выполненный в виде двуплечего рычага, одно плечо которого выполнено в виде кулачка управления, а другое в виде упора, причем один из ножей выполнен с управляющим элементом для взаимодействия с плечом фиксатора, согласно изобретению плечи последнего выполнены взаимно перпендикулярными, упор - с уступом, а управляющий элемент - с выступом для взаимодействия с уступом упора. Причем секатор установлен в открытый паз, образованный в теле одного из ножей. Выполнение плеч фиксатора взаимно перпендикулярными позволяет при смыкании ножей обеспечивать контактирование кулачка с управляющим элементом, поворот двуплечего рычага и выход выступа управляющего элемента из зацепления с уступом с > о» ю О 6727 упора, что исключает возможность фиксации ножей с помощью этого фиксатора при смыкании их до упора и тем самым повышает удобство пользования. Изобретение иллюстрируется черте- 5 жом, на котором изображен общий вид секатора с местным разрезом, показывающим фиксатор. Секатор состоит из шарнирно соединенных режущего 1 и противорежущего 2 но- 10 жей, вставленных в ручки 3, которые удерживаются на ножах с помощью шарнира 4. На ноже 2 с помощью оси 5, закреплен фиксатор 6, содержащий кулачок 7 управления, упор 8 с уступом 9 и хвостовиком 10. 15 Фиксатор б, при закрытом секаторе, находится в пазу 11, выполненном в ноже 1, паз 11 своей боковой поверхностью 12 образует управляющий элемент, включающий выступ 13 с которым взаимодействует уступ 9, а 20 другой боковой поверхностью образует управляющую поверхность 14, с которой, при сжатии ручек 3 зафиксированного сектора взаимодействует кулачок 7 управления фиксатора 6. Помимо этого секатор имеет распорную пружину 15 и упругий упор 16. Открытый паз 11 ножа 1 прикрыт боковой щекой 17 ручки 3 секатора, В закрытом положении секатор удерживается фиксатором 6, который переводится в это положение через хвостовик 10 фиксатора 6 большим пальцем руки. Для открытия секатора достаточно сжать его ручки 3, при этом дополнительно деформируется пружина 15 и упругий упор 16, ручки 3 сходятся, управляющая поверхность 14 воздействует на кулачок 7 управления фиксатора б и, поворачивая последний, расфиксирует секатор. 6727 Упорядник Замовлення 641 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне па тентне ві домство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
