Ротаційна фреза

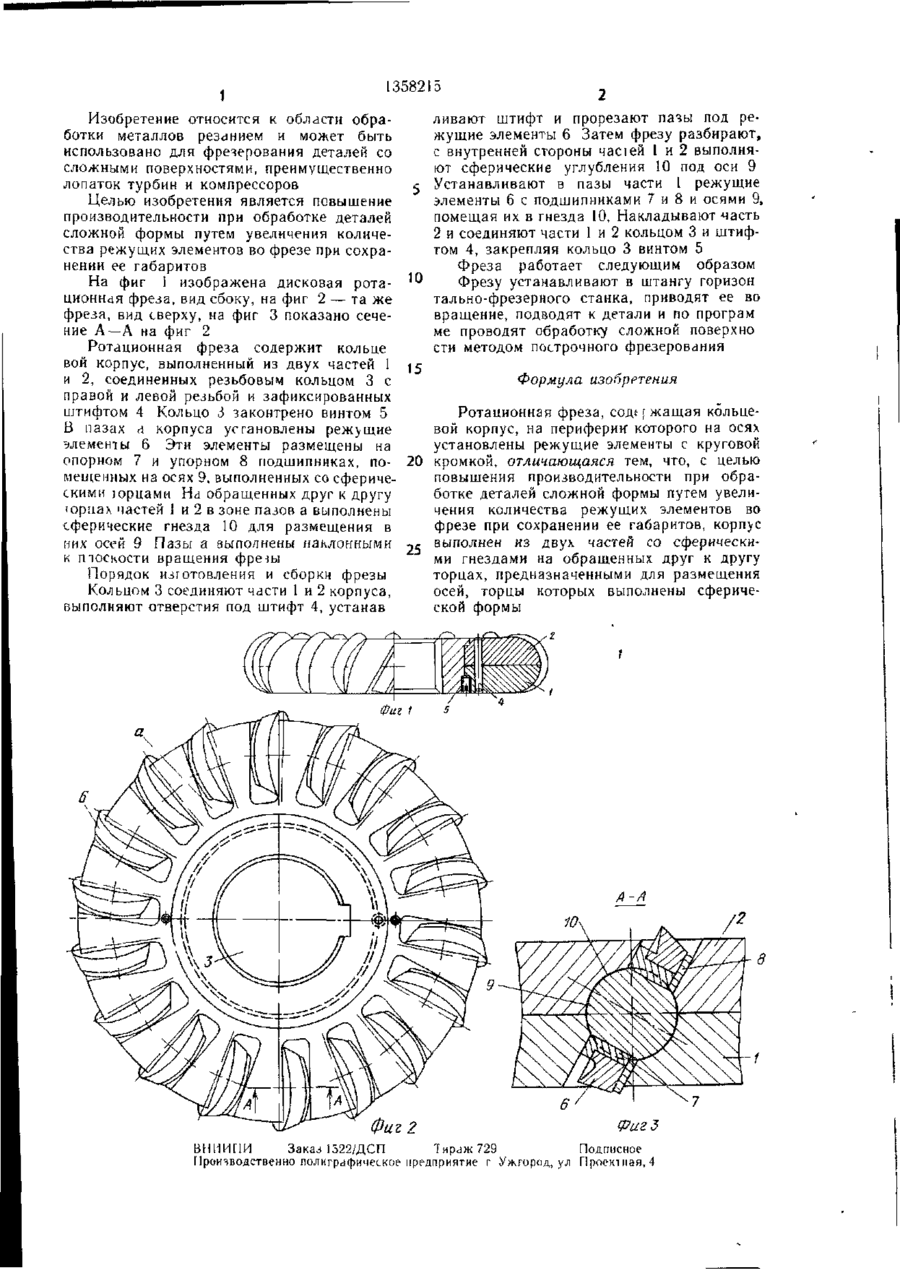

Изобретение относится к области обработки металлов резанием и может быть использовано для фрезерования деталей со сложными поверхностями, преимущественно лопаток турбин и компрессоров Целью изобретения является повышение производительности при обработке деталей сложной формы путем увеличения количества режу щих элементов во фрезе при сохранении ее габаритов Ротационная фреза содержит кольцевой корпус, выполненный из двух частей 1 и 2, соединенных центральным резьбовым кольцом с правой и левой резьбой В пазах корпуса установлены режущие элементы 6 с круговой кромкой Эти элементы размещены на опорном 7 и упорном 8 подшипниках скольжения, помещенных на осях 9, выполненных со сферическими торцами На обращенных друг к другу торцах частей 1 и 2 выполнены сферические гнезда !0 для размещения в них осей 9 Компактность элементов крепления режущих пластин позволяет существенно увеличить их ксличество в инструменте и повысить за счет этого производительность обработки 3 ил СО 00 го и—*. СП 45-87 1 1358215 Изобретение относится к области обработки металлов резанием и может быть использовано для фрезерования деталей со сложными поверхностями, преимущественно лопаток турбин и компрессоров Целью изобретения является повышение производительности при обработке деталей сложной формы путем увеличения количества режущих элементов во фрезе при сохранении ее габаритов На фиг ! изображена дисковая ротационная фреза, вид сбоку, на фиг 2 — та же фреза, вид сверху, на фиг 3 показано сечение А—А на фиг 2 Ротационная фреза содержит кольце вой корпус, выполненный из двух частей 1 и 2, соединенных резьбовым кольцом 3 с правой и левой резьбой и зафиксированных штифтом 4 Кольцо 3 законтрено винтом 5 В пазах а корпуса установлены режущие элементы 6 Эти элементы размещены на опорном 7 и упорном 8 подшипниках, помещенных на осях 9, выполненных со сферическими юрцами На обращенных друг к другу iop:ia)y частей 1 и 2 в зоне пазов а выполнены сферические гнезда 10 для размещения в них осей 9 Пазы а выполнены наклонными к гпоскости вращения фре^ы Порядок изготовления и сборки фрезы Кольцом 3 соединяют части 1 и 2 корпуса, выполняют отверстия под штифт 4, устанав ливают штифт и прорезают пазы под режущие элементы 6 Затем фрезу разбирают, с внутренней стороны часіей 1 и 2 выполняют сферические углубления 10 под оси 9 Устанавливают в пазы части 1 режущие элементы 6 с подшипниками 7 и 8 и осями 9, помещая их в гнезда 10, Накладывают часть 2 и соединяют части 1 и 2 кольцом 3 и штифтом 4, закрепляя кольцо 3 винтом 5 Фреза работает следующим образом 10 Фрезу устанавливают в штангу горизон тально-фрезерного станка, приводят ее во вращение, подводят к детали и по програм ме проводят обработку сложной поверхно сти методом построчного фрезерования 15 Формула изобретения Ротационная фреза, сод^жащая кольцевой корпус, на периферии" которого на осях установлены режущие элементы с круговой 20 кромкой, отличающаяся тем, что, с целью повышения производительности при обработке деталей сложной формы путем увеличения количества режущих элементов во фрезе при сохранении ее габаритов, корпус выполнен из двух частей со сферически25 ми гнездами на обращенных друг к другу торцах, предназначенными для размещения осей, торцы которых выполнены сферической формы а 6 Фиг 2 ФигЗ ВНІІИПИ Заказ 1522/ДСП Тираж 729 Подписное Производственно полиграфическое предприятие г Ужгород, ул Проект пая, 4
