Прогиномір для вимірювання зусилля у шахтному кріпленні
Номер патенту: 947
Опубліковано: 15.12.1993
Автори: Кулдиркаєв Віктор Ілліч, Литвинський Гаррі Григорійович, Бурма Іван Іванович, Гайко Геннадій Іванович
Формула / Реферат

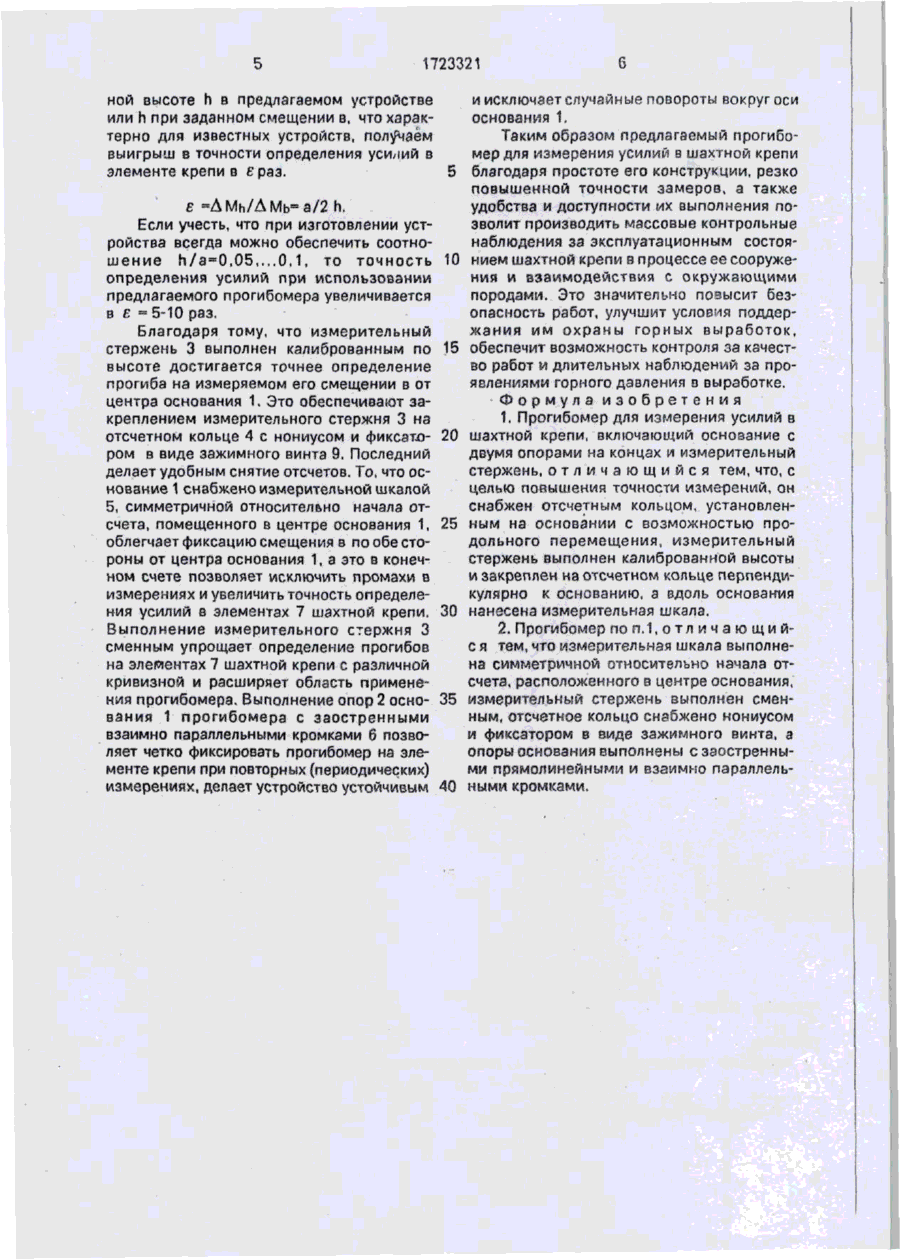

Формула изобретения
1.Прогибомер для измерения усилий в шахтной крепи, включающий основание с двумя опорами на концах и измерительный стержень, отличающийся тем, что, с целью повышения точности измерений, он снабжен отсчетным кольцом, установленным на основании с возможностью продольного перемещения, измерительный стержень выполнен калиброванной высоты и закреплен на отсчетном кольце перпендикулярно к основанию, а вдоль основаниянанесена измерительная шкала.
2.Прогибомер поп.1,отличающийсятем,чтоизмерительнаяшкалавыполненасимметричной относительно начала от счета, расположенного в центре основания, измерительный стержень выполнен сменным, отсчетное кольцо снабжено нониусом и фиксатором в виде зажимного винта, а опоры основания выполнены с заостренными прямолинейными и взаимно параллельными кромками.
Текст
Использование : измерение нагрузок на шахтную рамную крепь. Сущность изобретения : прогибомер содержит основание с двумя опорами на концах, измерительный стержень и отсчетное кольцо Измерительный стержень калиброван по высоте и закреплен на отсчетном кольце. Отсчетное кольцо установлено на основании с возможностью продольного перемещения. Вдоль основания нанесена измерительная ш'
ДивитисяДодаткова інформація
Автори англійськоюLytvynskyi Harri Hryhorovych, Haiko Hennadii Ivanovych
Автори російськоюЛитвинский Гарри Григорьевич, Гайко Геннадий Иванович
МПК / Мітки
МПК: G01L 1/04, E21D 11/00
Мітки: кріпленні, зусилля, вимірювання, шахтному, прогиномір
Код посилання
<a href="https://ua.patents.su/4-947-proginomir-dlya-vimiryuvannya-zusillya-u-shakhtnomu-kriplenni.html" target="_blank" rel="follow" title="База патентів України">Прогиномір для вимірювання зусилля у шахтному кріпленні</a>
