Спосіб контролю герметичності золотникової пари в порожнині високого тиску

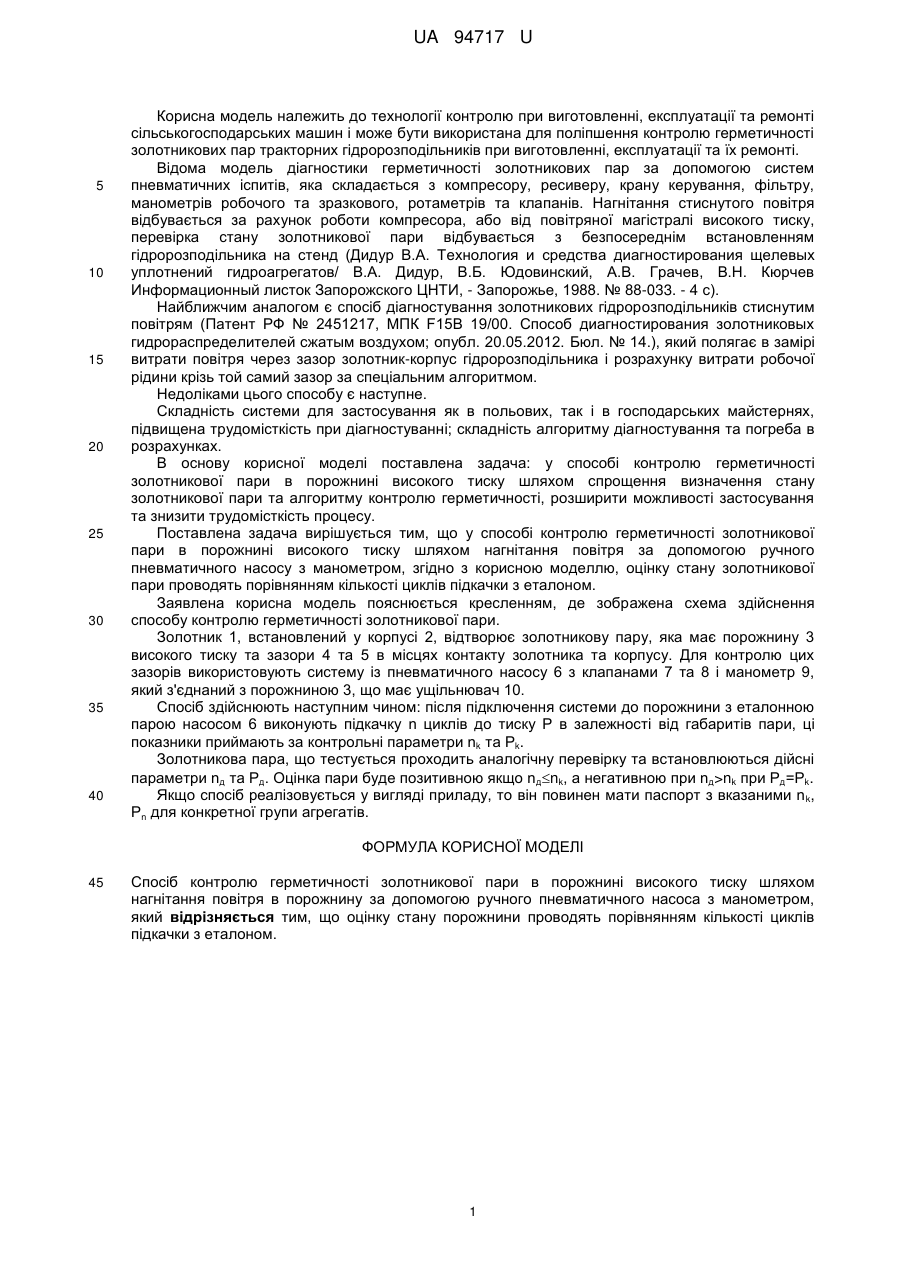

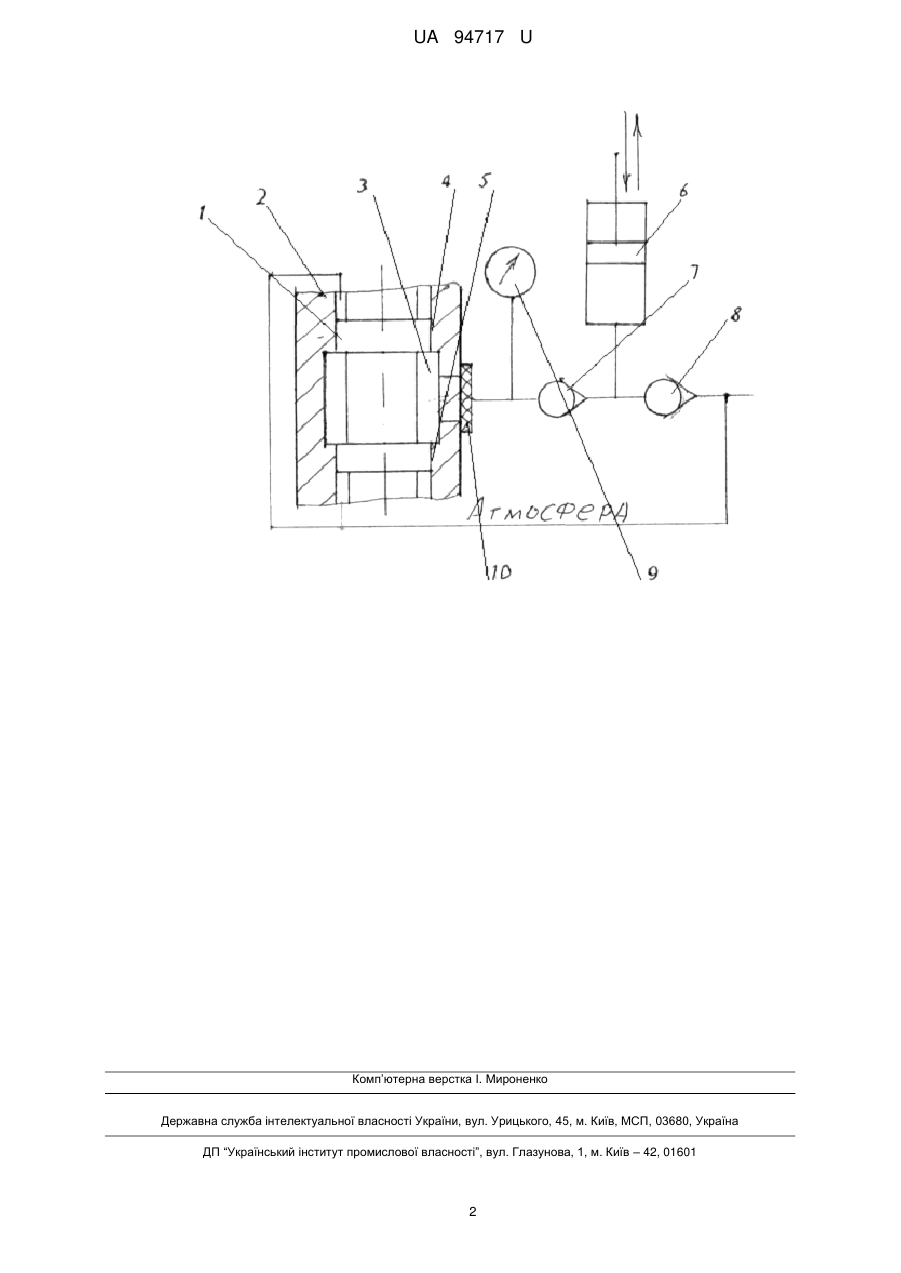

Реферат: UA 94717 U UA 94717 U 5 10 15 20 25 30 35 40 Корисна модель належить до технології контролю при виготовленні, експлуатації та ремонті сільськогосподарських машин і може бути використана для поліпшення контролю герметичності золотникових пар тракторних гідророзподільників при виготовленні, експлуатації та їх ремонті. Відома модель діагностики герметичності золотникових пар за допомогою систем пневматичних іспитів, яка складається з компресору, ресиверу, крану керування, фільтру, манометрів робочого та зразкового, ротаметрів та клапанів. Нагнітання стиснутого повітря відбувається за рахунок роботи компресора, або від повітряної магістралі високого тиску, перевірка стану золотникової пари відбувається з безпосереднім встановленням гідророзподільника на стенд (Дидур В.А. Технология и средства диагностирования щелевых уплотнений гидроагрегатов/ В.А. Дидур, В.Б. Юдовинский, А.В. Грачев, В.H. Кюрчев Информационный листок Запорожского ЦНТИ, - Запорожье, 1988. № 88-033. - 4 с). Найближчим аналогом є спосіб діагностування золотникових гідророзподільників стиснутим повітрям (Патент РФ № 2451217, МПК F15B 19/00. Способ диагностирования золотниковых гидрораспределителей сжатым воздухом; опубл. 20.05.2012. Бюл. № 14.), який полягає в замірі витрати повітря через зазор золотник-корпус гідророзподільника і розрахунку витрати робочої рідини крізь той самий зазор за спеціальним алгоритмом. Недоліками цього способу є наступне. Складність системи для застосування як в польових, так і в господарських майстернях, підвищена трудомісткість при діагностуванні; складність алгоритму діагностування та погреба в розрахунках. В основу корисної моделі поставлена задача: у способі контролю герметичності золотникової пари в порожнині високого тиску шляхом спрощення визначення стану золотникової пари та алгоритму контролю герметичності, розширити можливості застосування та знизити трудомісткість процесу. Поставлена задача вирішується тим, що у способі контролю герметичності золотникової пари в порожнині високого тиску шляхом нагнітання повітря за допомогою ручного пневматичного насосу з манометром, згідно з корисною моделлю, оцінку стану золотникової пари проводять порівнянням кількості циклів підкачки з еталоном. Заявлена корисна модель пояснюється кресленням, де зображена схема здійснення способу контролю герметичності золотникової пари. Золотник 1, встановлений у корпусі 2, відтворює золотникову пару, яка має порожнину 3 високого тиску та зазори 4 та 5 в місцях контакту золотника та корпусу. Для контролю цих зазорів використовують систему із пневматичного насосу 6 з клапанами 7 та 8 і манометр 9, який з'єднаний з порожниною 3, що має ущільнювач 10. Спосіб здійснюють наступним чином: після підключення системи до порожнини з еталонною парою насосом 6 виконують підкачку n циклів до тиску Р в залежності від габаритів пари, ці показники приймають за контрольні параметри nk та Рk. Золотникова пара, що тестується проходить аналогічну перевірку та встановлюються дійсні параметри nд та Рд. Оцінка пари буде позитивною якщо nдnk, а негативною при nд>nk при Рд=Рk. Якщо спосіб реалізовується у вигляді приладу, то він повинен мати паспорт з вказаними n k, Рn для конкретної групи агрегатів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб контролю герметичності золотникової пари в порожнині високого тиску шляхом нагнітання повітря в порожнину за допомогою ручного пневматичного насоса з манометром, який відрізняється тим, що оцінку стану порожнини проводять порівнянням кількості циклів підкачки з еталоном. 1 UA 94717 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
