Екстрактор

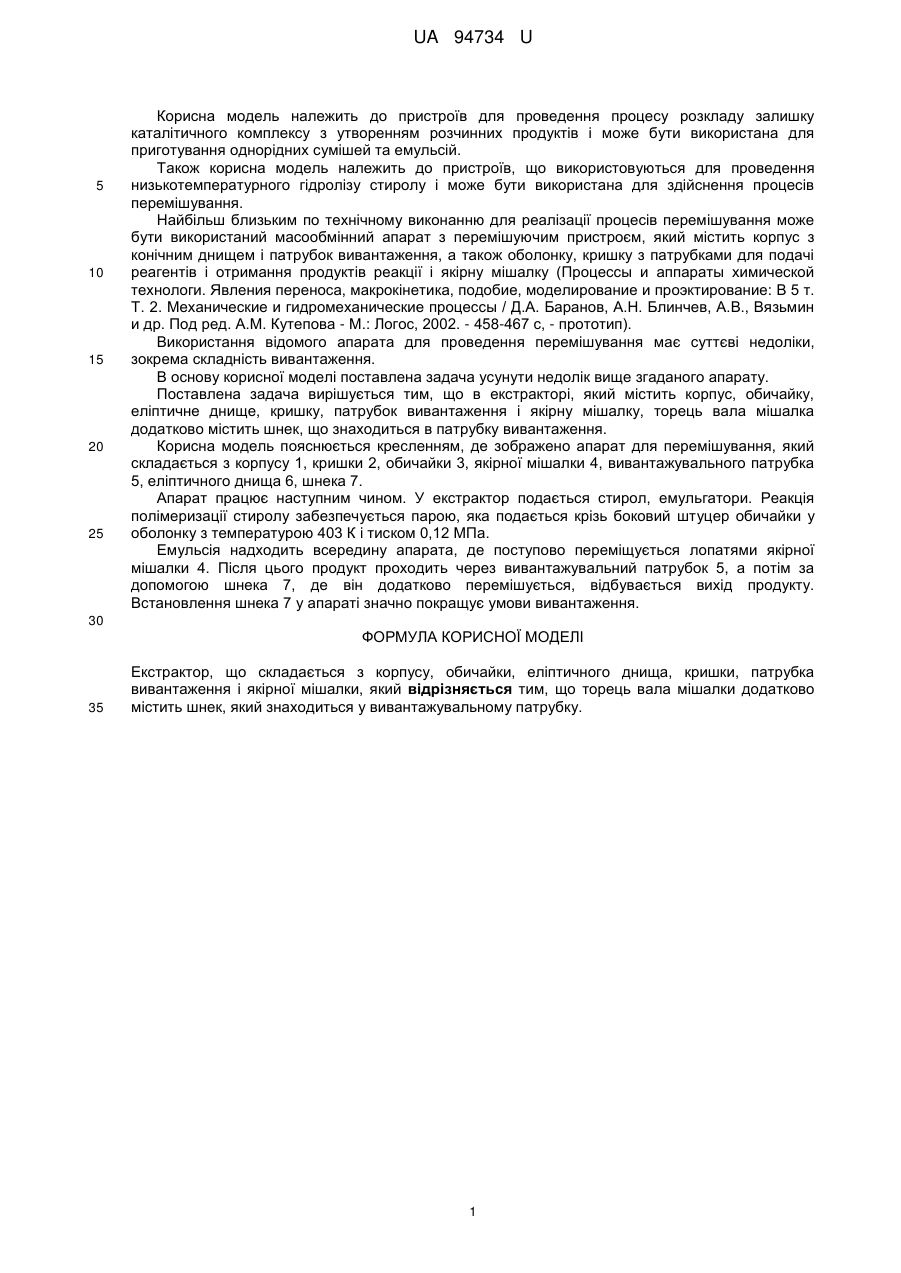

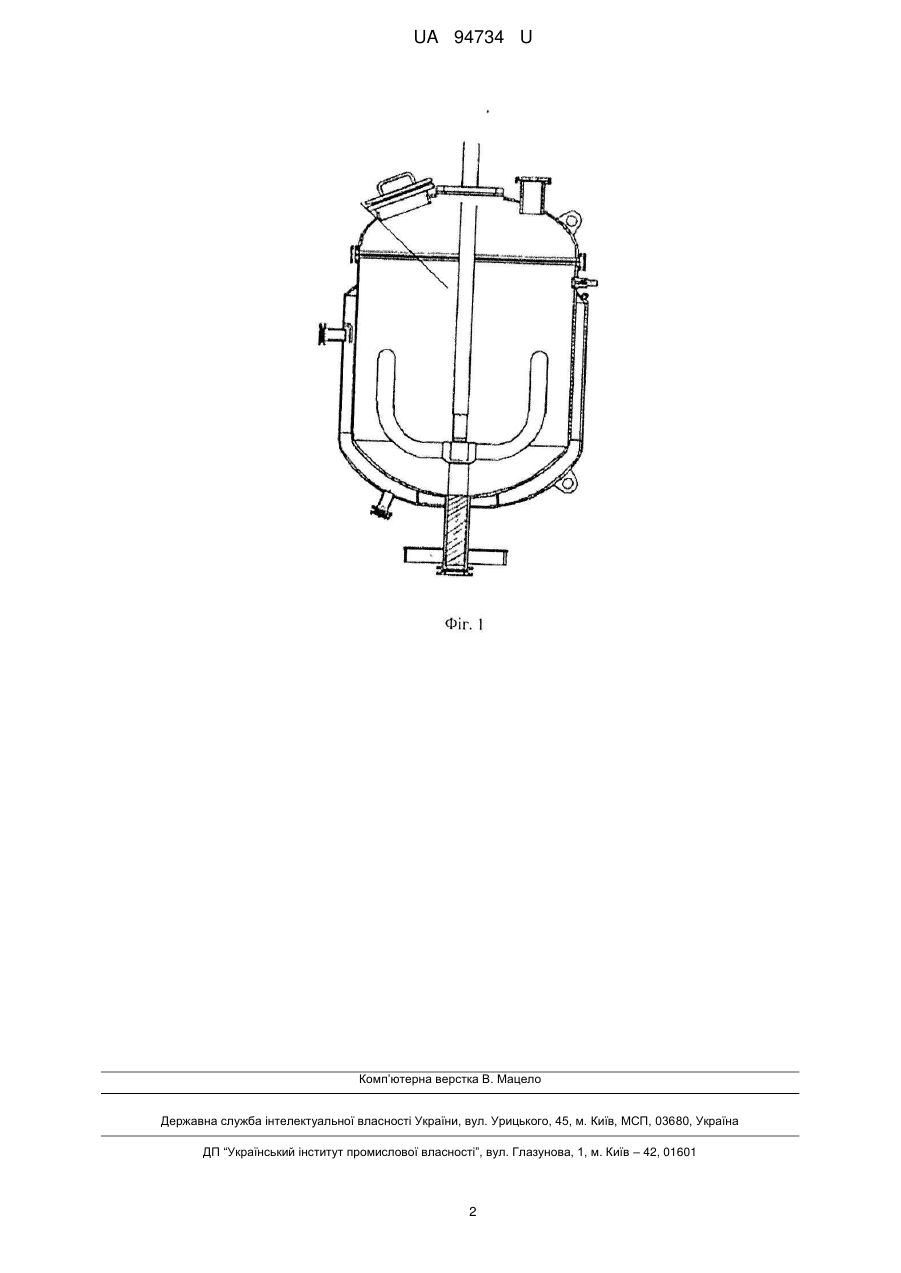

Реферат: Екстрактор складається з корпусу, обичайки, еліптичного днища, кришки, патрубка вивантаження і якірної мішалки. Торець вала мішалки додатково містить шнек, який знаходиться у вивантажувальному патрубку. UA 94734 U (54) ЕКСТРАКТОР UA 94734 U UA 94734 U 5 10 15 20 25 Корисна модель належить до пристроїв для проведення процесу розкладу залишку каталітичного комплексу з утворенням розчинних продуктів і може бути використана для приготування однорідних сумішей та емульсій. Також корисна модель належить до пристроїв, що використовуються для проведення низькотемпературного гідролізу стиролу і може бути використана для здійснення процесів перемішування. Найбільш близьким по технічному виконанню для реалізації процесів перемішування може бути використаний масообмінний апарат з перемішуючим пристроєм, який містить корпус з конічним днищем і патрубок вивантаження, а також оболонку, кришку з патрубками для подачі реагентів і отримання продуктів реакції і якірну мішалку (Процессы и аппараты химической технологи. Явления переноса, макрокінетика, подобие, моделирование и проэктирование: В 5 т. Т. 2. Механические и гидромеханические процессы / Д.А. Баранов, А.Н. Блинчев, А.В., Вязьмин и др. Под ред. A.M. Кутепова - М.: Логос, 2002. - 458-467 с, - прототип). Використання відомого апарата для проведення перемішування має суттєві недоліки, зокрема складність вивантаження. В основу корисної моделі поставлена задача усунути недолік вище згаданого апарату. Поставлена задача вирішується тим, що в екстракторі, який містить корпус, обичайку, еліптичне днище, кришку, патрубок вивантаження і якірну мішалку, торець вала мішалка додатково містить шнек, що знаходиться в патрубку вивантаження. Корисна модель пояснюється кресленням, де зображено апарат для перемішування, який складається з корпусу 1, кришки 2, обичайки 3, якірної мішалки 4, вивантажувального патрубка 5, еліптичного днища 6, шнека 7. Апарат працює наступним чином. У екстрактор подається стирол, емульгатори. Реакція полімеризації стиролу забезпечується парою, яка подається крізь боковий штуцер обичайки у оболонку з температурою 403 К і тиском 0,12 МПа. Емульсія надходить всередину апарата, де поступово переміщується лопатями якірної мішалки 4. Після цього продукт проходить через вивантажувальний патрубок 5, а потім за допомогою шнека 7, де він додатково перемішується, відбувається вихід продукту. Встановлення шнека 7 у апараті значно покращує умови вивантаження. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Екстрактор, що складається з корпусу, обичайки, еліптичного днища, кришки, патрубка вивантаження і якірної мішалки, який відрізняється тим, що торець вала мішалки додатково містить шнек, який знаходиться у вивантажувальному патрубку. 1 UA 94734 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
