Екстрактор

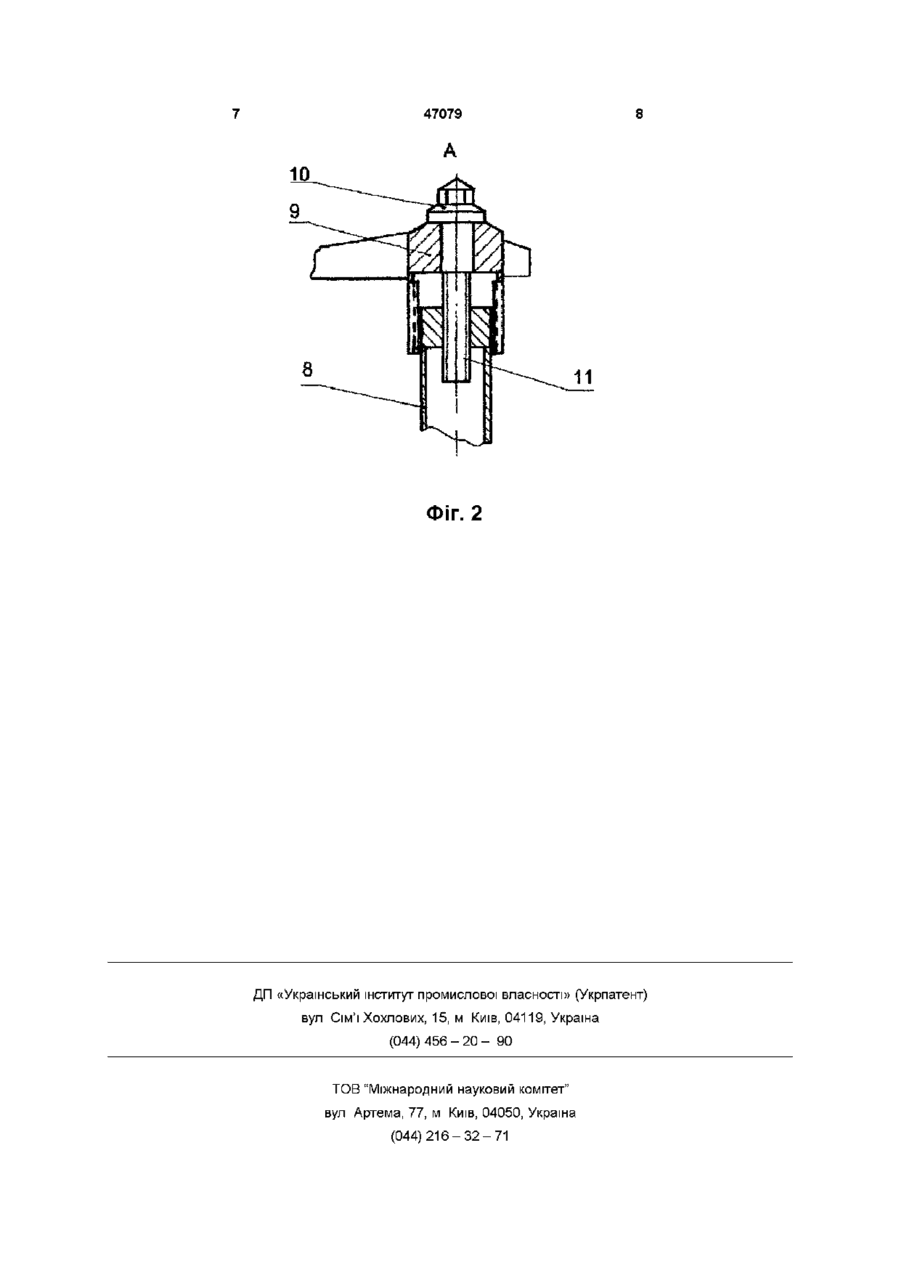

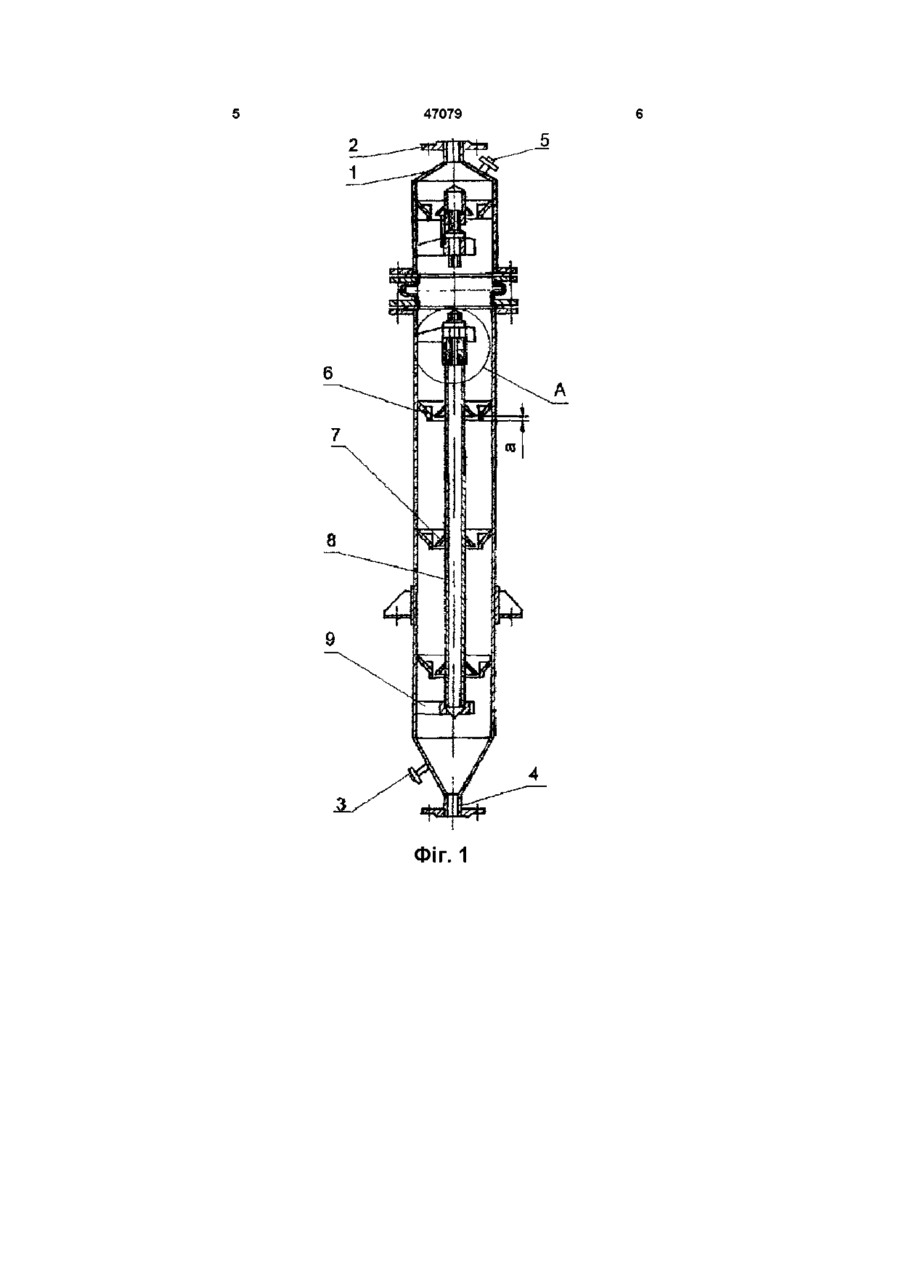

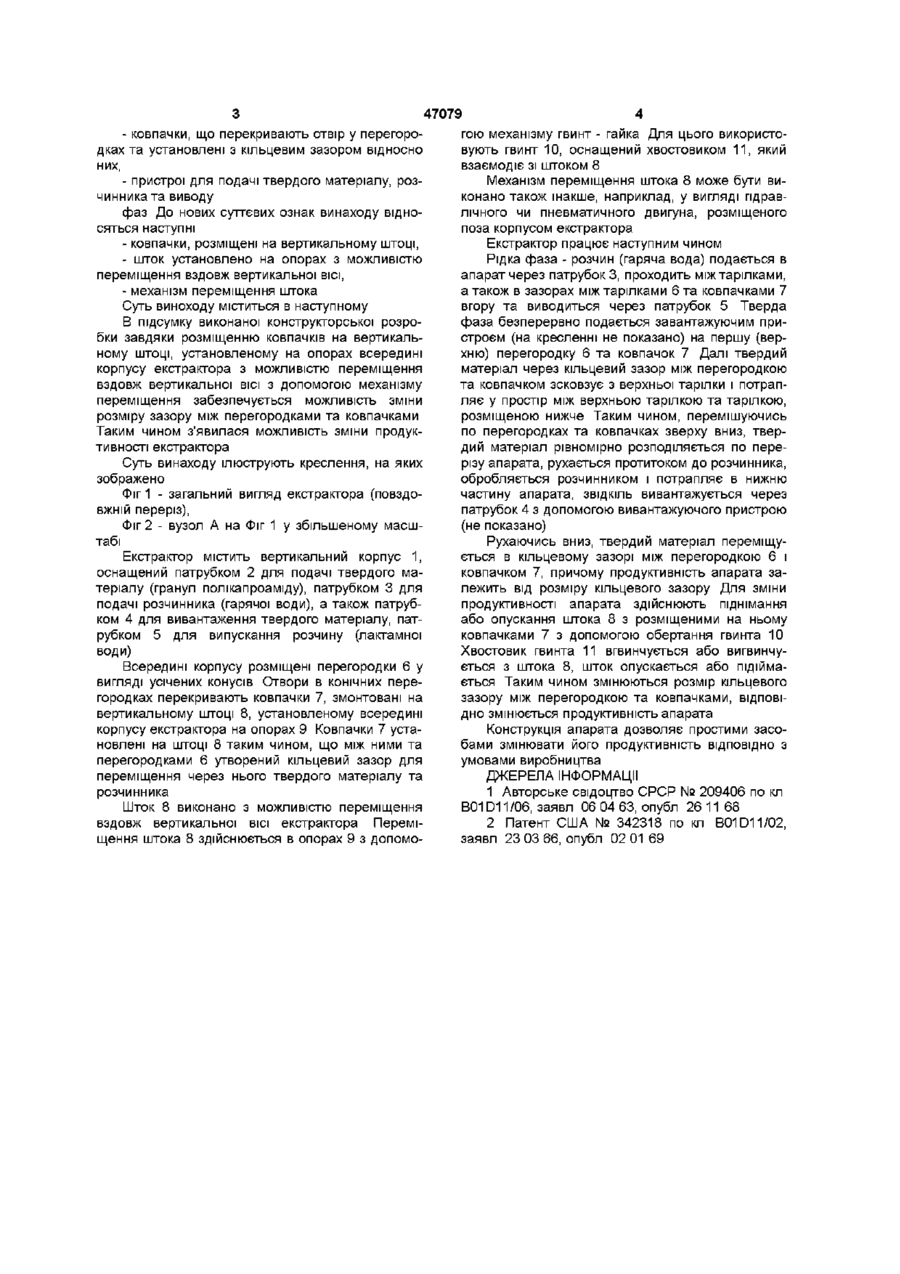

1 Екстрактор, що містить вертикальний корпус з розміщеними всередині нього перегородками у вигляді зрізаних конусів, ковпачки, що перекри вають отвір у перегородках та установлені з кільцевим зазором відносно них, пристрої для подачі твердого матеріалу, розчинника та виводу фаз, який відрізняється тим, що ковпачки розміщені на вертикальному штоці, установленому на опорах всередині корпусу з можливістю переміщення вздовж вертикальної осі за допомогою механізму переміщення 2 Екстрактор за п 1, який відрізняється тим, що механізм переміщення виконано у вигляді пари гвинт - гайка Цей винахід відноситься до хімічної промисловості, більш детально він стосується конструкції екстракційних апаратів для систем тверде тіло рідина і може бути використаний для екстракції гранул полікапроаміду гарячою водою Вже відомий екстрактор для вилучення низькомолекулярних сполук (НМС) з гранул полікапроаміду, що містить вертикальний корпус, пристрої для завантаження та вивантаження твердого матеріалу, патрубки для введення розчинника та виводу розчину з низькомолекулярними сполуками, циркуляційні контури, закриті сітками [1] Недоліком такого екстрактора є те, що він не забезпечує рівномірної обробки матеріалу Це викликано нерівномірним часом перебування часток матеріалу, що обробляється, по перерізу апарата Так, частки матеріалу, що обробляється, розміщені біля стінок апарату знаходяться в ньому більш довгий час, ніж частки, розміщені в центральній його частині Це явище носить назву "пристінного" ефекту недоліком екстрактора є те, що конструкція не дозволяє регулювати його продуктивність Це викликано тим, що ковпачок, який перекриває отвір перегородки, установлено відносно до перегородки з суворо обчисленим стабільним кінцевим зазором В основу пропонованого винаходу покладена задача створення екстрактора, в якому за рахунок забезпечення переміщення ковпачків відносно конічних перегородок і, тим самим, зміни кільцевого зазору між ними, досягається зміна продуктивності апарата Поставлена задача вирішується тим, що у відомому екстракторі, який містить вертикальний корпус з розміщеними всередині нього перегородками у вигляді усічених конусів, ковпачки, що перекривають отвір у перегородках та установлені з кільцевим зазором відносно них, пристрої для подачі твердого матеріалу, розчинника та виводу фаз, згідно з винаходом, ковпачки розміщені на вертикальному штоці, установленому на опорах всередині корпусу з можливістю переміщення вздовж вертикальної ВІСІ З ДОПОМОГОЮ механізму переміщення Механізм переміщення може бути виконаний у вигляді пари гвинт -гайка Суттєвими ознаками запропонованого екстрактора спільними з ознаками відомого екстрактора, тобто які не являють собою у загальному вигляді новини, являються - екстрактор, - вертикальний корпус, - перегородки у вигляді усічених конусів, Найближчим по технічній суті до запропонованого та усуваючим у певній мірі згаданий недолік є екстрактор, який містить вертикальний корпус з розміщеними всередині його перегородками у вигляді усічених конусів, ковпачки, що перекривають отвір у перегородках та установлені з кільцевим зазором відносно них, пристрої для подачі твердого матеріалу, розчинника та виводу фаз [2] В цьому апараті завдяки наявності перегородок та ковпачків забезпечується досить висока рівномірність матеріалу, що обробляється Але суттєвим о 47079 - ковпачки, що перекривають отвір у перегородках та установлені з кільцевим зазором відносно них, - пристрої для подачі твердого матеріалу, розчинника та виводу фаз До нових суттєвих ознак винаходу відносяться наступні - ковпачки, розміщені на вертикальному штоці, - шток установлено на опорах з можливістю переміщення вздовж вертикальної ВІСІ, - механізм переміщення штока Суть виноходу міститься в наступному В підсумку виконаної конструкторської розробки завдяки розміщенню ковпачків на вертикальному штоці, установленому на опорах всередині корпусу екстрактора з можливістю переміщення вздовж вертикальної ВІСІ З ДОПОМОГОЮ механізму переміщення забезпечується можливість зміни розміру зазору між перегородками та ковпачками Таким чином з'явилася можливість зміни продуктивності екстрактора Суть винаходу ілюструють креслення, на яких зображено Фіг 1 - загальний вигляд екстрактора (повздовжній переріз), Фіг 2 - вузол А на Фіг 1 у збільшеному масштабі Екстрактор містить вертикальний корпус 1, оснащений патрубком 2 для подачі твердого матеріалу (гранул полікапроаміду), патрубком 3 для подачі розчинника (гарячої води), а також патрубком 4 для вивантаження твердого матеріалу, патрубком 5 для випускання розчину (лактамної води) Всередині корпусу розміщені перегородки 6 у вигляді усічених конусів Отвори в конічних перегородках перекривають ковпачки 7, змонтовані на вертикальному штоці 8, установленому всередині корпусу екстрактора на опорах 9 Ковпачки 7 установлені на штоці 8 таким чином, що між ними та перегородками 6 утворений кільцевий зазор для переміщення через нього твердого матеріалу та розчинника Шток 8 виконано з можливістю переміщення вздовж вертикальної ВІСІ екстрактора Переміщення штока 8 здійснюється в опорах 9 з допомо гою механізму гвинт - гайка Для цього використовують гвинт 10, оснащений хвостовиком 11, який взаємодіє зі штоком 8 Механізм переміщення штока 8 може бути виконано також інакше, наприклад, у вигляді гідравлічного чи пневматичного двигуна, розміщеного поза корпусом екстрактора Екстрактор працює наступним чином Рідка фаза - розчин (гаряча вода) подається в апарат через патрубок 3, проходить між тарілками, а також в зазорах між тарілками 6 та ковпачками 7 вгору та виводиться через патрубок 5 Тверда фаза безперервно подається завантажуючим пристроєм (на кресленні не показано) на першу (верхню) перегородку 6 та ковпачок 7 Далі твердий матеріал через кільцевий зазор між перегородкою та ковпачком зсковзує з верхньої тарілки і потрапляє у простір між верхньою тарілкою та тарілкою, розміщеною нижче Таким чином, перемішуючись по перегородках та ковпачках зверху вниз, твердий матеріал рівномірно розподіляється по перерізу апарата, рухається протитоком до розчинника, обробляється розчинником і потрапляє в нижню частину апарата, ЗВІДКІЛЬ вивантажується через патрубок 4 з допомогою вивантажуючого пристрою (не показано) Рухаючись вниз, твердий матеріал переміщується в кільцевому зазорі між перегородкою 6 і ковпачком 7, причому продуктивність апарата залежить від розміру кільцевого зазору Для зміни продуктивності апарата здійснюють піднімання або опускання штока 8 з розміщеними на ньому ковпачками 7 з допомогою обертання гвинта 10 Хвостовик гвинта 11 вгвинчується або вигвинчується з штока 8, шток опускається або підіймається Таким чином змінюються розмір кільцевого зазору між перегородкою та ковпачками, ВІДПОВІДНО ЗМІНЮЄТЬСЯ продуктивність апарата Конструкція апарата дозволяє простими засобами змінювати його продуктивність ВІДПОВІДНО З умовами виробництва ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Авторське свідоцтво СРСР № 209406 по кл B01D11/06, заявл 06 04 63, опубл 261168 2 Патент США № 342318 по кл B01D11/02, заявл 23 03 66, опубл 02 01 69 47079 ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
