Конструкція для встановлення кабелів на зовнішніх поверхнях крана

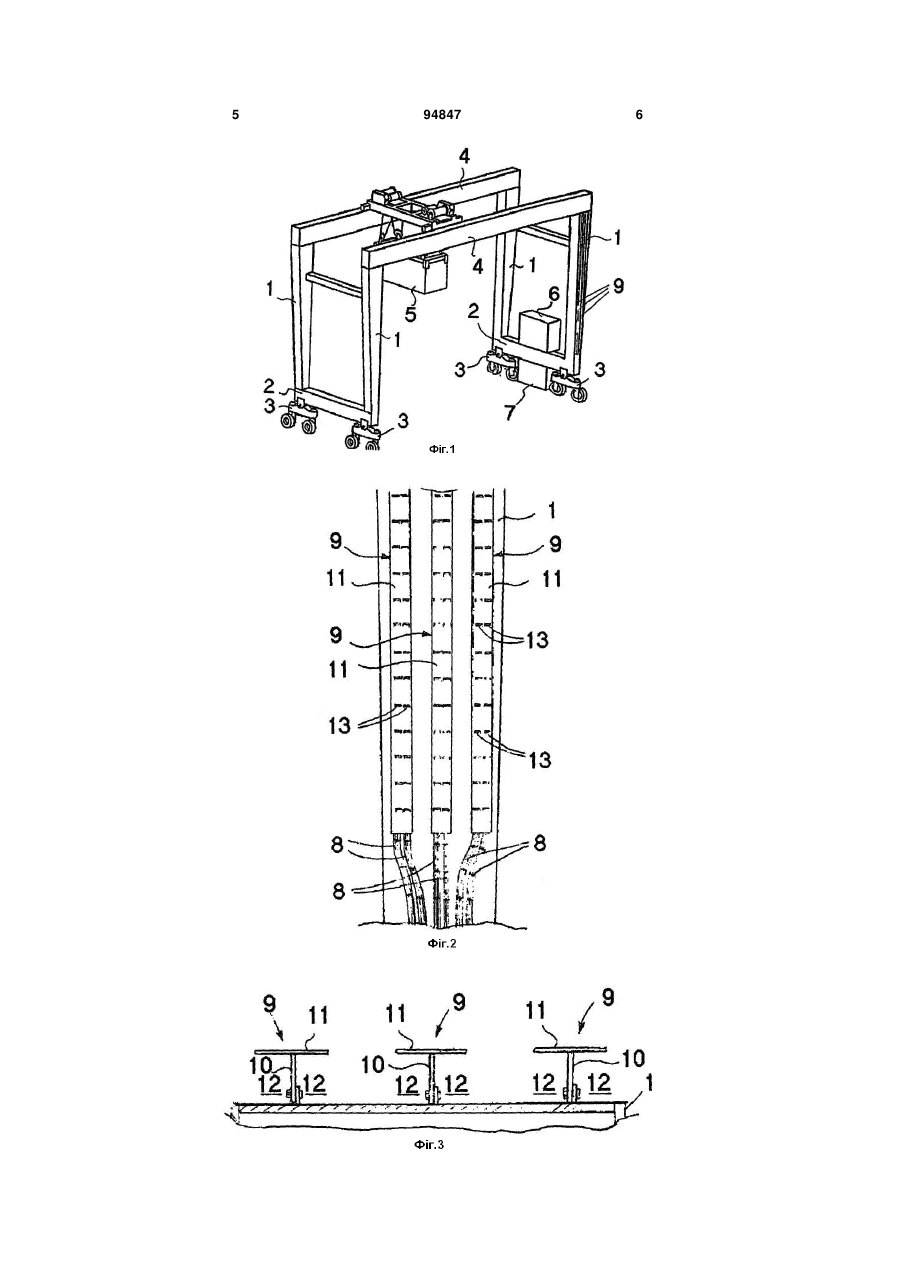

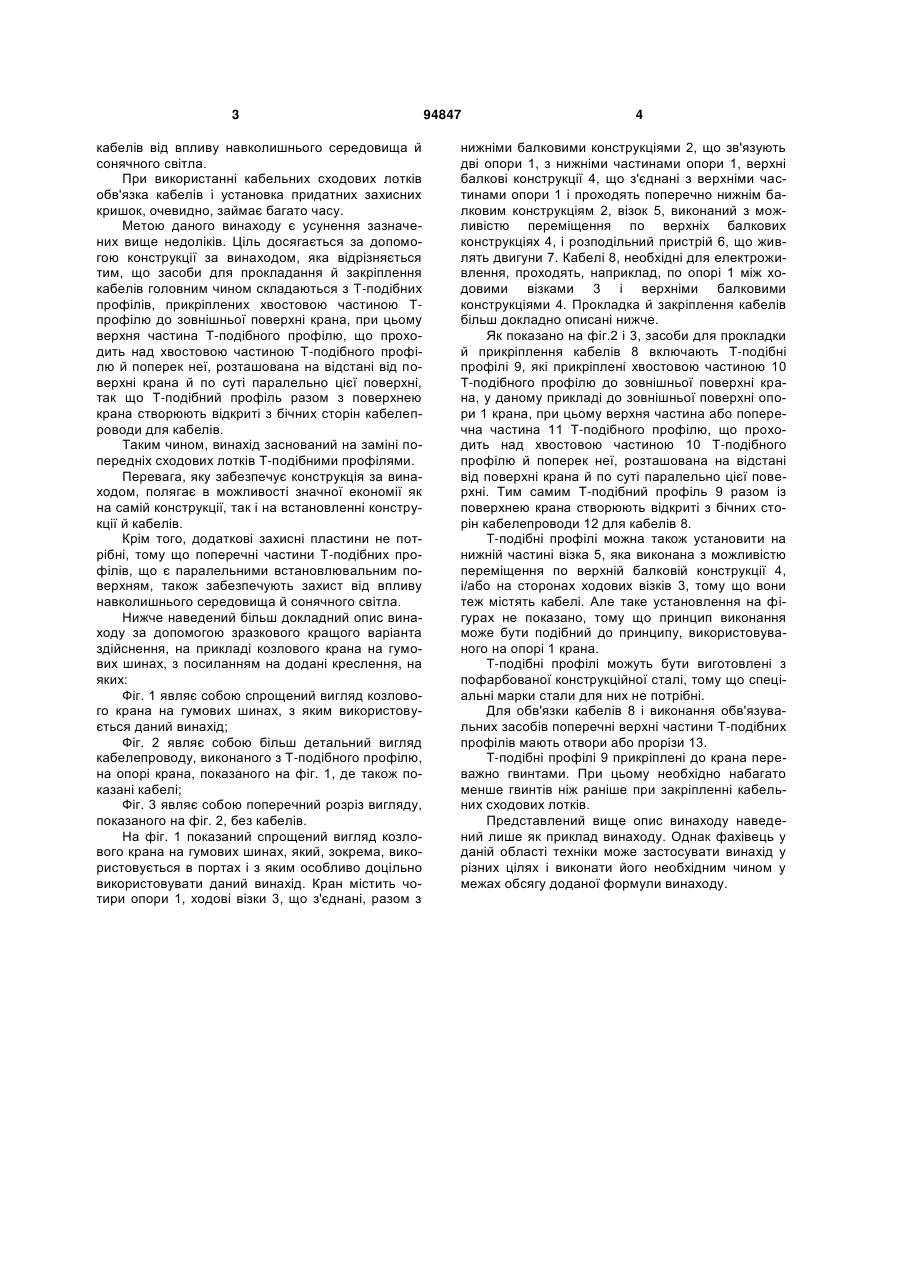

1. Конструкція для встановлення кабелів (8) на зовнішніх поверхнях (1, 3, 5) крана, що містить засоби (9) для прокладання й прикріплення кабелів до зазначених поверхонь, яка відрізняється тим, що засоби для прокладання й прикріплення кабелів (8) головним чином складаються з Тподібних профілів (9), прикріплених хвостовою частиною (10) Т-подібного профілю до зовнішньої поверхні (1, 3, 5) крана, причому верхня частина (11) Т-подібного профілю, що проходить над хвостовою частиною Т-подібного профілю й поперек неї, розташована на відстані від поверхні крана й по суті паралельно цій поверхні, так що Т-подібний C2 2 (11) 1 3 кабелів від впливу навколишнього середовища й сонячного світла. При використанні кабельних сходових лотків обв'язка кабелів і установка придатних захисних кришок, очевидно, займає багато часу. Метою даного винаходу є усунення зазначених вище недоліків. Ціль досягається за допомогою конструкції за винаходом, яка відрізняється тим, що засоби для прокладання й закріплення кабелів головним чином складаються з Т-подібних профілів, прикріплених хвостовою частиною Тпрофілю до зовнішньої поверхні крана, при цьому верхня частина Т-подібного профілю, що проходить над хвостовою частиною Т-подібного профілю й поперек неї, розташована на відстані від поверхні крана й по суті паралельно цієї поверхні, так що Т-подібний профіль разом з поверхнею крана створюють відкриті з бічних сторін кабелепроводи для кабелів. Таким чином, винахід заснований на заміні попередніх сходових лотків Т-подібними профілями. Перевага, яку забезпечує конструкція за винаходом, полягає в можливості значної економії як на самій конструкції, так і на встановленні конструкції й кабелів. Крім того, додаткові захисні пластини не потрібні, тому що поперечні частини Т-подібних профілів, що є паралельними встановлювальним поверхням, також забезпечують захист від впливу навколишнього середовища й сонячного світла. Нижче наведений більш докладний опис винаходу за допомогою зразкового кращого варіанта здійснення, на прикладі козлового крана на гумових шинах, з посиланням на додані креслення, на яких: Фіг. 1 являє собою спрощений вигляд козлового крана на гумових шинах, з яким використовується даний винахід; Фіг. 2 являє собою більш детальний вигляд кабелепроводу, виконаного з Т-подібного профілю, на опорі крана, показаного на фіг. 1, де також показані кабелі; Фіг. 3 являє собою поперечний розріз вигляду, показаного на фіг. 2, без кабелів. На фіг. 1 показаний спрощений вигляд козлового крана на гумових шинах, який, зокрема, використовується в портах і з яким особливо доцільно використовувати даний винахід. Кран містить чотири опори 1, ходові візки 3, що з'єднані, разом з 94847 4 нижніми балковими конструкціями 2, що зв'язують дві опори 1, з нижніми частинами опори 1, верхні балкові конструкції 4, що з'єднані з верхніми частинами опори 1 і проходять поперечно нижнім балковим конструкціям 2, візок 5, виконаний з можливістю переміщення по верхніх балкових конструкціях 4, і розподільний пристрій 6, що живлять двигуни 7. Кабелі 8, необхідні для електроживлення, проходять, наприклад, по опорі 1 між ходовими візками 3 і верхніми балковими конструкціями 4. Прокладка й закріплення кабелів більш докладно описані нижче. Як показано на фіг.2 і 3, засоби для прокладки й прикріплення кабелів 8 включають Т-подібні профілі 9, які прикріплені хвостовою частиною 10 Т-подібного профілю до зовнішньої поверхні крана, у даному прикладі до зовнішньої поверхні опори 1 крана, при цьому верхня частина або поперечна частина 11 Т-подібного профілю, що проходить над хвостовою частиною 10 Т-подібного профілю й поперек неї, розташована на відстані від поверхні крана й по суті паралельно цієї поверхні. Тим самим Т-подібний профіль 9 разом із поверхнею крана створюють відкриті з бічних сторін кабелепроводи 12 для кабелів 8. Т-подібні профілі можна також установити на нижній частині візка 5, яка виконана з можливістю переміщення по верхній балковій конструкції 4, і/або на сторонах ходових візків 3, тому що вони теж містять кабелі. Але таке установлення на фігурах не показано, тому що принцип виконання може бути подібний до принципу, використовуваного на опорі 1 крана. Т-подібні профілі можуть бути виготовлені з пофарбованої конструкційної сталі, тому що спеціальні марки стали для них не потрібні. Для обв'язки кабелів 8 і виконання обв'язувальних засобів поперечні верхні частини Т-подібних профілів мають отвори або прорізи 13. Т-подібні профілі 9 прикріплені до крана переважно гвинтами. При цьому необхідно набагато менше гвинтів ніж раніше при закріпленні кабельних сходових лотків. Представлений вище опис винаходу наведений лише як приклад винаходу. Однак фахівець у даній області техніки може застосувати винахід у різних цілях і виконати його необхідним чином у межах обсягу доданої формули винаходу. 5 94847 6 7 Комп’ютерна верстка А. Крижанівський 94847 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
