Кавітаційний змішувач-реактор

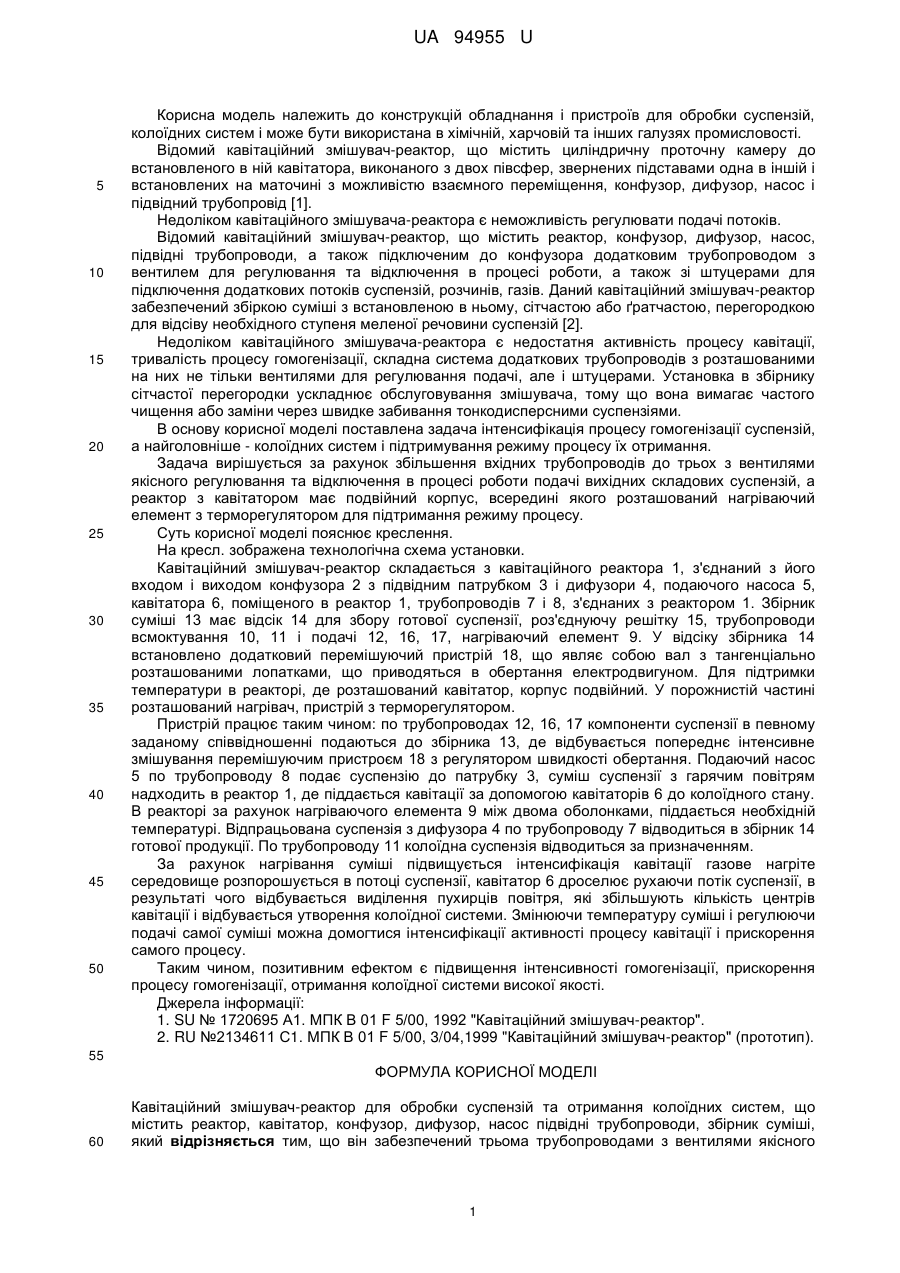

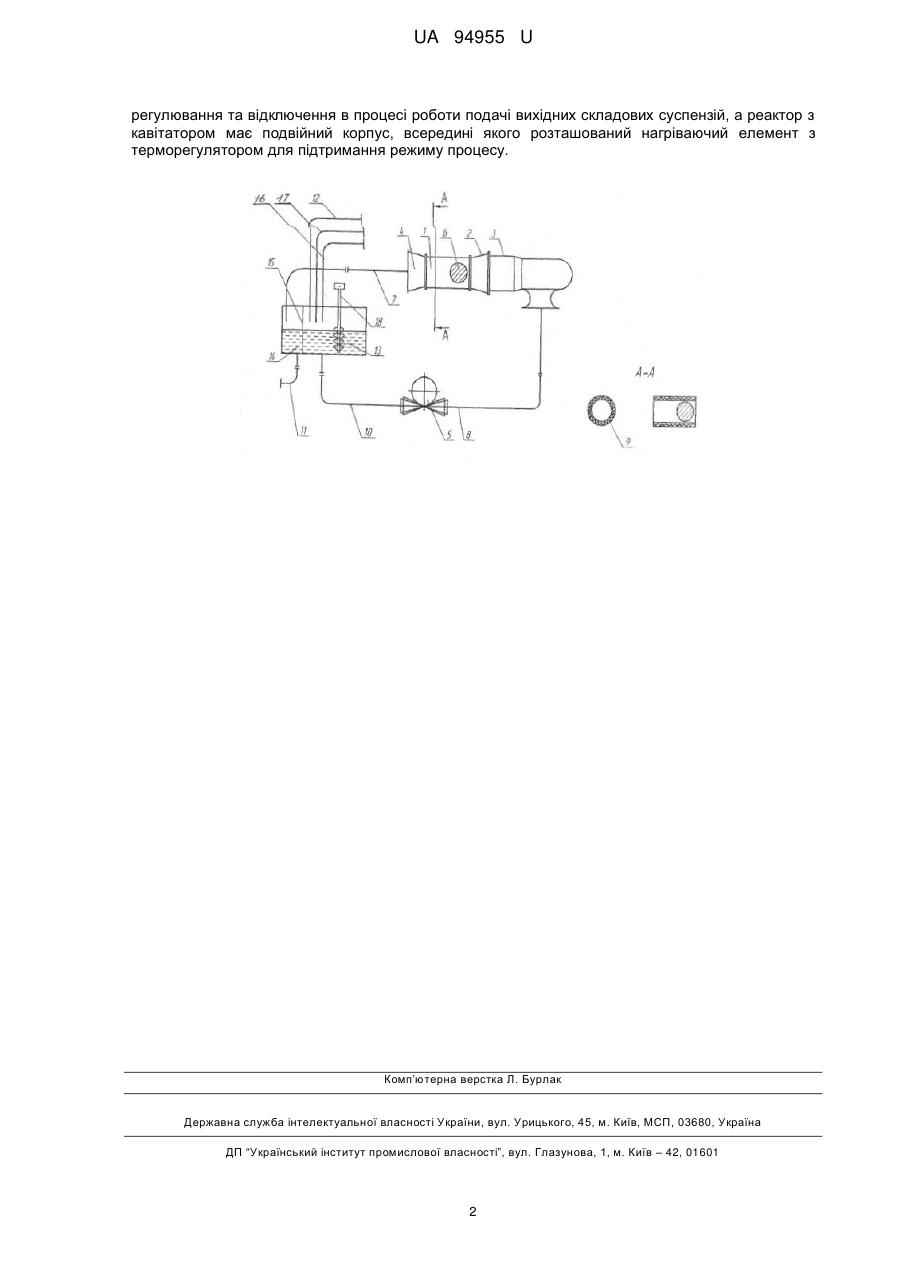

Реферат: Кавітаційний змішувач-реактор для обробки суспензій та отримання колоїдних систем містить реактор, кавітатор, конфузор, дифузор, насос підвідні трубопроводи, збірник суміші. Він забезпечений трьома трубопроводами з вентилями якісного регулювання та відключення в процесі роботи подачі вихідних складових суспензій, а реактор з кавітатором має подвійний корпус, всередині якого розташований нагріваючий елемент з терморегулятором для підтримання режиму процесу. UA 94955 U (54) КАВІТАЦІЙНИЙ ЗМІШУВАЧ-РЕАКТОР UA 94955 U UA 94955 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до конструкцій обладнання і пристроїв для обробки суспензій, колоїдних систем і може бути використана в хімічній, харчовій та інших галузях промисловості. Відомий кавітаційний змішувач-реактор, що містить циліндричну проточну камеру до встановленого в ній кавітатора, виконаного з двох півсфер, звернених підставами одна в іншій і встановлених на маточині з можливістю взаємного переміщення, конфузор, дифузор, насос і підвідний трубопровід [1]. Недоліком кавітаційного змішувача-реактора є неможливість регулювати подачі потоків. Відомий кавітаційний змішувач-реактор, що містить реактор, конфузор, дифузор, насос, підвідні трубопроводи, а також підключеним до конфузора додатковим трубопроводом з вентилем для регулювання та відключення в процесі роботи, а також зі штуцерами для підключення додаткових потоків суспензій, розчинів, газів. Даний кавітаційний змішувач-реактор забезпечений збіркою суміші з встановленою в ньому, сітчастою або ґратчастою, перегородкою для відсіву необхідного ступеня меленої речовини суспензій [2]. Недоліком кавітаційного змішувача-реактора є недостатня активність процесу кавітації, тривалість процесу гомогенізації, складна система додаткових трубопроводів з розташованими на них не тільки вентилями для регулювання подачі, але і штуцерами. Установка в збірнику сітчастої перегородки ускладнює обслуговування змішувача, тому що вона вимагає частого чищення або заміни через швидке забивання тонкодисперсними суспензіями. В основу корисної моделі поставлена задача інтенсифікація процесу гомогенізації суспензій, а найголовніше - колоїдних систем і підтримування режиму процесу їх отримання. Задача вирішується за рахунок збільшення вхідних трубопроводів до трьох з вентилями якісного регулювання та відключення в процесі роботи подачі вихідних складових суспензій, а реактор з кавітатором має подвійний корпус, всередині якого розташований нагріваючий елемент з терморегулятором для підтримання режиму процесу. Суть корисної моделі пояснює креслення. На кресл. зображена технологічна схема установки. Кавітаційний змішувач-реактор складається з кавітаційного реактора 1, з'єднаний з його входом і виходом конфузора 2 з підвідним патрубком 3 і дифузори 4, подаючого насоса 5, кавітатора 6, поміщеного в реактор 1, трубопроводів 7 і 8, з'єднаних з реактором 1. Збірник суміші 13 має відсік 14 для збору готової суспензії, роз'єднуючу решітку 15, трубопроводи всмоктування 10, 11 і подачі 12, 16, 17, нагріваючий елемент 9. У відсіку збірника 14 встановлено додатковий перемішуючий пристрій 18, що являє собою вал з тангенціально розташованими лопатками, що приводяться в обертання електродвигуном. Для підтримки температури в реакторі, де розташований кавітатор, корпус подвійний. У порожнистій частині розташований нагрівач, пристрій з терморегулятором. Пристрій працює таким чином: по трубопроводах 12, 16, 17 компоненти суспензії в певному заданому співвідношенні подаються до збірника 13, де відбувається попереднє інтенсивне змішування перемішуючим пристроєм 18 з регулятором швидкості обертання. Подаючий насос 5 по трубопроводу 8 подає суспензію до патрубку 3, суміш суспензії з гарячим повітрям надходить в реактор 1, де піддається кавітації за допомогою кавітаторів 6 до колоїдного стану. В реакторі за рахунок нагріваючого елемента 9 між двома оболонками, піддається необхідній температурі. Відпрацьована суспензія з дифузора 4 по трубопроводу 7 відводиться в збірник 14 готової продукції. По трубопроводу 11 колоїдна суспензія відводиться за призначенням. За рахунок нагрівання суміші підвищується інтенсифікація кавітації газове нагріте середовище розпорошується в потоці суспензії, кавітатор 6 дроселює рухаючи потік суспензії, в результаті чого відбувається виділення пухирців повітря, які збільшують кількість центрів кавітації і відбувається утворення колоїдної системи. Змінюючи температуру суміші і регулюючи подачі самої суміші можна домогтися інтенсифікації активності процесу кавітації і прискорення самого процесу. Таким чином, позитивним ефектом є підвищення інтенсивності гомогенізації, прискорення процесу гомогенізації, отримання колоїдної системи високої якості. Джерела інформації: 1. SU № 1720695 А1. МПК В 01 F 5/00, 1992 "Кавітаційний змішувач-реактор". 2. RU №2134611 С1. МПК В 01 F 5/00, 3/04,1999 "Кавітаційний змішувач-реактор" (прототип). 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Кавітаційний змішувач-реактор для обробки суспензій та отримання колоїдних систем, що містить реактор, кавітатор, конфузор, дифузор, насос підвідні трубопроводи, збірник суміші, який відрізняється тим, що він забезпечений трьома трубопроводами з вентилями якісного 1 UA 94955 U регулювання та відключення в процесі роботи подачі вихідних складових суспензій, а реактор з кавітатором має подвійний корпус, всередині якого розташований нагріваючий елемент з терморегулятором для підтримання режиму процесу. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
