Пристрій для зниження напруженості поля на електроді з утримуючим елементом та утримуючий елемент

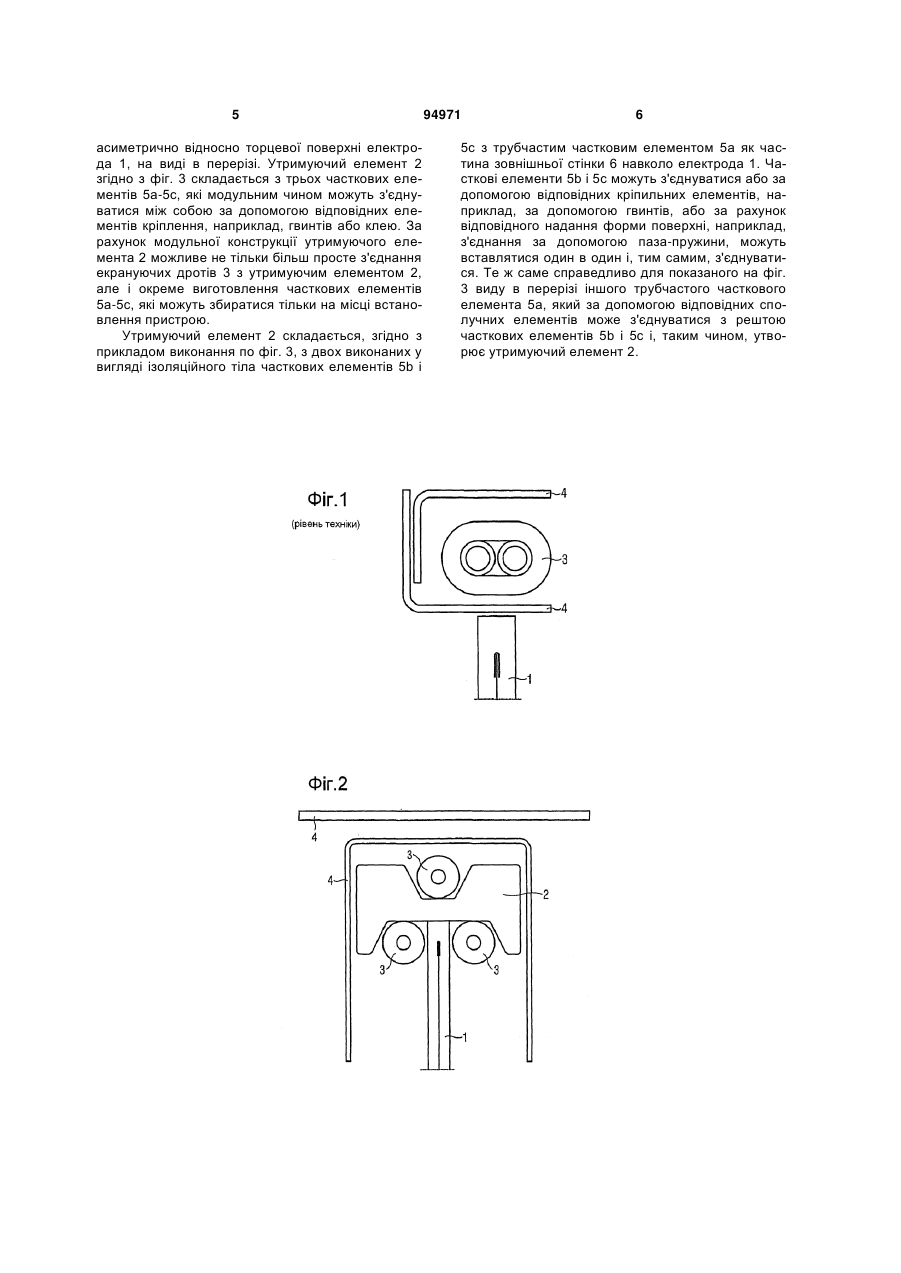

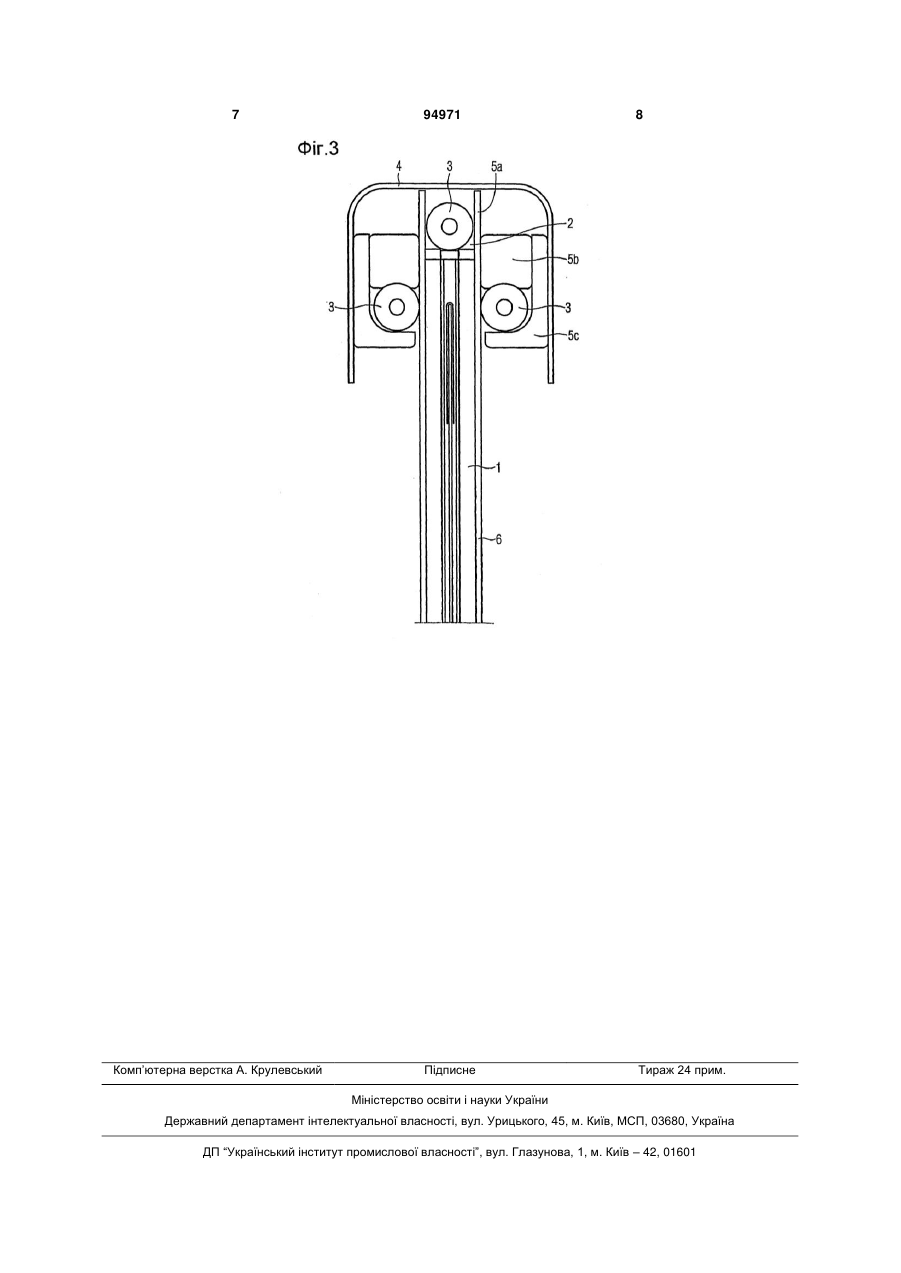

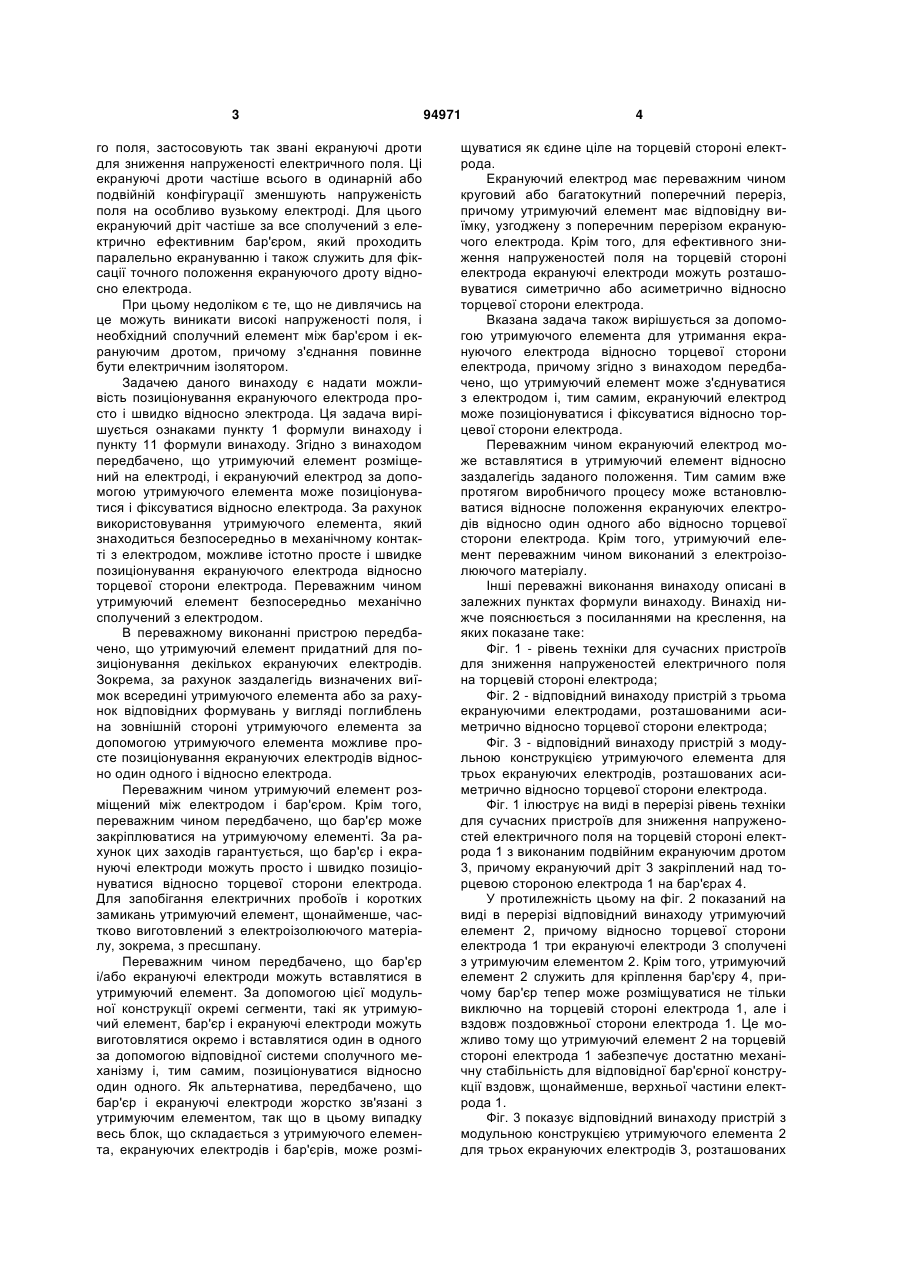

1. Пристрій для зниження напруженості електричного поля на торцевій стороні електрода (1), причому торцева сторона електрода (1) оточена щонайменше одним електричним бар'єром (4), і екрануючий електрод (3) з певним електричним потенціалом напруги розміщений поблизу торцевої сторони електрода (1), причому на електроді (1) розміщений утримуючий елемент (2), і екрануючий елемент (3) за допомогою утримуючого елемента (2) позиціонований і фіксований відносно електрода (1), який відрізняється тим, що утримуючий елемент (2) виготовлений із електроізоляційного матеріалу, зокрема, із пресшпану. 2. Пристрій за п. 1, який відрізняється тим, що утримуючий елемент (2) придатний для позиціонування щонайменше двох екрануючих електродів (3). 3. Пристрій за п. 1 або 2, який відрізняється тим, що утримуючий елемент (2) розміщений між електродом (1) і бар'єром (4). 4. Пристрій за будь-яким з пп. 1-3, який відрізняється тим, що бар'єр (4) може закріплюватися на утримуючому елементі (2). C2 2 UA 1 3 го поля, застосовують так звані екрануючі дроти для зниження напруженості електричного поля. Ці екрануючі дроти частіше всього в одинарній або подвійній конфігурації зменшують напруженість поля на особливо вузькому електроді. Для цього екрануючий дріт частіше за все сполучений з електрично ефективним бар'єром, який проходить паралельно екрануванню і також служить для фіксації точного положення екрануючого дроту відносно електрода. При цьому недоліком є те, що не дивлячись на це можуть виникати високі напруженості поля, і необхідний сполучний елемент між бар'єром і екрануючим дротом, причому з'єднання повинне бути електричним ізолятором. Задачею даного винаходу є надати можливість позиціонування екрануючого електрода просто і швидко відносно электрода. Ця задача вирішується ознаками пункту 1 формули винаходу і пункту 11 формули винаходу. Згідно з винаходом передбачено, що утримуючий елемент розміщений на електроді, і екрануючий електрод за допомогою утримуючого елемента може позиціонуватися і фіксуватися відносно електрода. За рахунок використовування утримуючого елемента, який знаходиться безпосередньо в механічному контакті з електродом, можливе істотно просте і швидке позиціонування екрануючого електрода відносно торцевої сторони електрода. Переважним чином утримуючий елемент безпосередньо механічно сполучений з електродом. В переважному виконанні пристрою передбачено, що утримуючий елемент придатний для позиціонування декількох екрануючих електродів. Зокрема, за рахунок заздалегідь визначених виїмок всередині утримуючого елемента або за рахунок відповідних формувань у вигляді поглиблень на зовнішній стороні утримуючого елемента за допомогою утримуючого елемента можливе просте позиціонування екрануючих електродів відносно один одного і відносно електрода. Переважним чином утримуючий елемент розміщений між електродом і бар'єром. Крім того, переважним чином передбачено, що бар'єр може закріплюватися на утримуючому елементі. За рахунок цих заходів гарантується, що бар'єр і екрануючі електроди можуть просто і швидко позиціонуватися відносно торцевої сторони електрода. Для запобігання електричних пробоїв і коротких замикань утримуючий елемент, щонайменше, частково виготовлений з електроізолюючого матеріалу, зокрема, з пресшпану. Переважним чином передбачено, що бар'єр і/або екрануючі електроди можуть вставлятися в утримуючий елемент. За допомогою цієї модульної конструкції окремі сегменти, такі як утримуючий елемент, бар'єр і екрануючі електроди можуть виготовлятися окремо і вставлятися один в одного за допомогою відповідної системи сполучного механізму і, тим самим, позиціонуватися відносно один одного. Як альтернатива, передбачено, що бар'єр і екрануючі електроди жорстко зв'язані з утримуючим елементом, так що в цьому випадку весь блок, що складається з утримуючого елемента, екрануючих електродів і бар'єрів, може розмі 94971 4 щуватися як єдине ціле на торцевій стороні електрода. Екрануючий електрод має переважним чином круговий або багатокутний поперечний переріз, причому утримуючий елемент має відповідну виїмку, узгоджену з поперечним перерізом екрануючого електрода. Крім того, для ефективного зниження напруженостей поля на торцевій стороні електрода екрануючі електроди можуть розташовуватися симетрично або асиметрично відносно торцевої сторони електрода. Вказана задача також вирішується за допомогою утримуючого елемента для утримання екрануючого електрода відносно торцевої сторони електрода, причому згідно з винаходом передбачено, що утримуючий елемент може з'єднуватися з електродом і, тим самим, екрануючий електрод може позиціонуватися і фіксуватися відносно торцевої сторони електрода. Переважним чином екрануючий електрод може вставлятися в утримуючий елемент відносно заздалегідь заданого положення. Тим самим вже протягом виробничого процесу може встановлюватися відносне положення екрануючих електродів відносно один одного або відносно торцевої сторони електрода. Крім того, утримуючий елемент переважним чином виконаний з електроізолюючого матеріалу. Інші переважні виконання винаходу описані в залежних пунктах формули винаходу. Винахід нижче пояснюється з посиланнями на креслення, на яких показане таке: Фіг. 1 - рівень техніки для сучасних пристроїв для зниження напруженостей електричного поля на торцевій стороні електрода; Фіг. 2 - відповідний винаходу пристрій з трьома екрануючими електродами, розташованими асиметрично відносно торцевої сторони електрода; Фіг. 3 - відповідний винаходу пристрій з модульною конструкцією утримуючого елемента для трьох екрануючих електродів, розташованих асиметрично відносно торцевої сторони електрода. Фіг. 1 ілюструє на виді в перерізі рівень техніки для сучасних пристроїв для зниження напруженостей електричного поля на торцевій стороні електрода 1 з виконаним подвійним екрануючим дротом 3, причому екрануючий дріт 3 закріплений над торцевою стороною електрода 1 на бар'єрах 4. У протилежність цьому на фіг. 2 показаний на виді в перерізі відповідний винаходу утримуючий елемент 2, причому відносно торцевої сторони електрода 1 три екрануючі електроди 3 сполучені з утримуючим елементом 2. Крім того, утримуючий елемент 2 служить для кріплення бар'єру 4, причому бар'єр тепер може розміщуватися не тільки виключно на торцевій стороні електрода 1, але і вздовж поздовжньої сторони електрода 1. Це можливо тому що утримуючий елемент 2 на торцевій стороні електрода 1 забезпечує достатню механічну стабільність для відповідної бар'єрної конструкції вздовж, щонайменше, верхньої частини електрода 1. Фіг. 3 показує відповідний винаходу пристрій з модульною конструкцією утримуючого елемента 2 для трьох екрануючих електродів 3, розташованих 5 асиметрично відносно торцевої поверхні електрода 1, на виді в перерізі. Утримуючий елемент 2 згідно з фіг. 3 складається з трьох часткових елементів 5а-5с, які модульним чином можуть з'єднуватися між собою за допомогою відповідних елементів кріплення, наприклад, гвинтів або клею. За рахунок модульної конструкції утримуючого елемента 2 можливе не тільки більш просте з'єднання екрануючих дротів 3 з утримуючим елементом 2, але і окреме виготовлення часткових елементів 5а-5с, які можуть збиратися тільки на місці встановлення пристрою. Утримуючий елемент 2 складається, згідно з прикладом виконання по фіг. 3, з двох виконаних у вигляді ізоляційного тіла часткових елементів 5b і 94971 6 5с з трубчастим частковим елементом 5а як частина зовнішньої стінки 6 навколо електрода 1. Часткові елементи 5b і 5с можуть з'єднуватися або за допомогою відповідних кріпильних елементів, наприклад, за допомогою гвинтів, або за рахунок відповідного надання форми поверхні, наприклад, з'єднання за допомогою паза-пружини, можуть вставлятися один в один і, тим самим, з'єднуватися. Те ж саме справедливо для показаного на фіг. 3 виду в перерізі іншого трубчастого часткового елемента 5а, який за допомогою відповідних сполучних елементів може з'єднуватися з рештою часткових елементів 5b і 5с і, таким чином, утворює утримуючий елемент 2. 7 Комп’ютерна верстка А. Крулевський 94971 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
