Сигнальний ліхтар

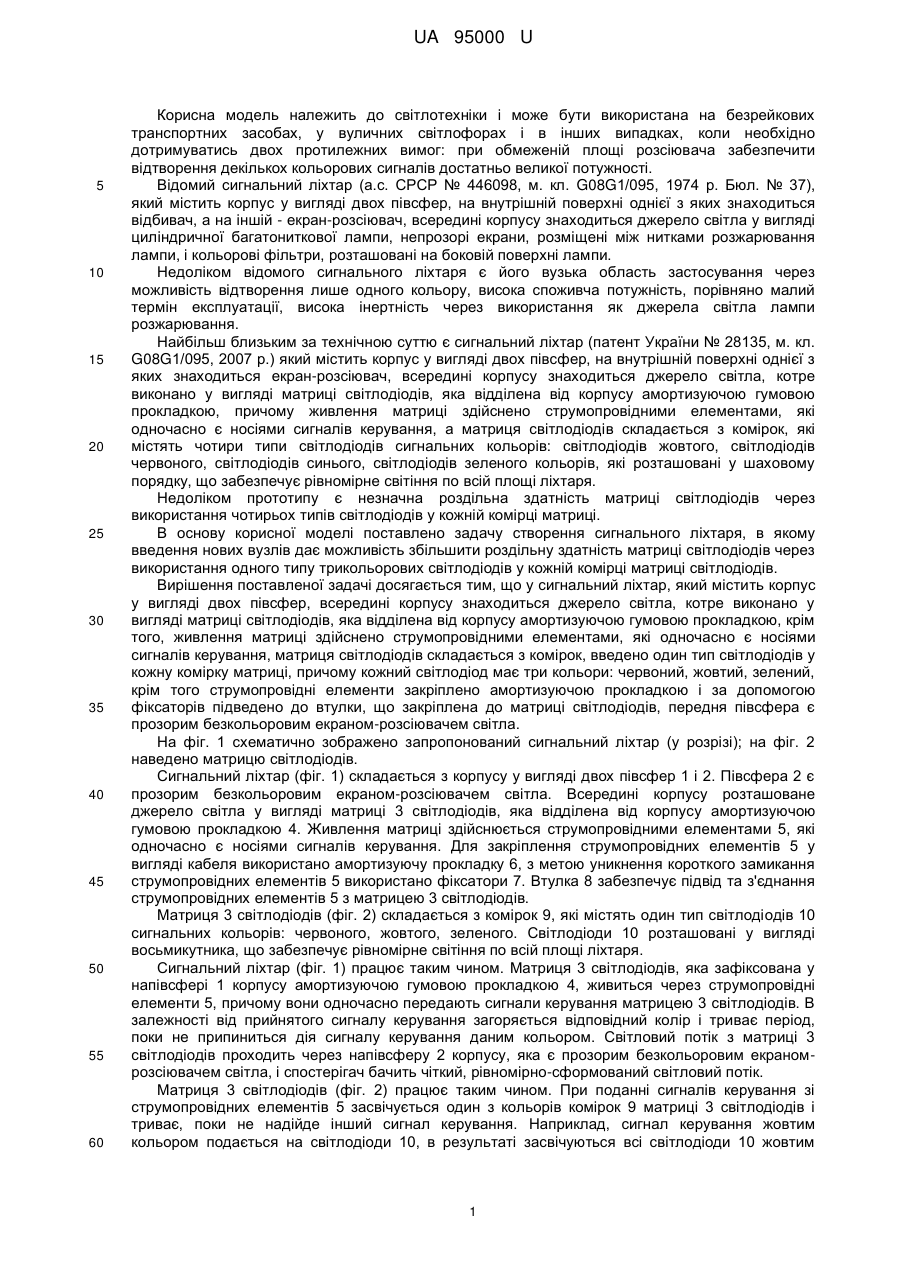

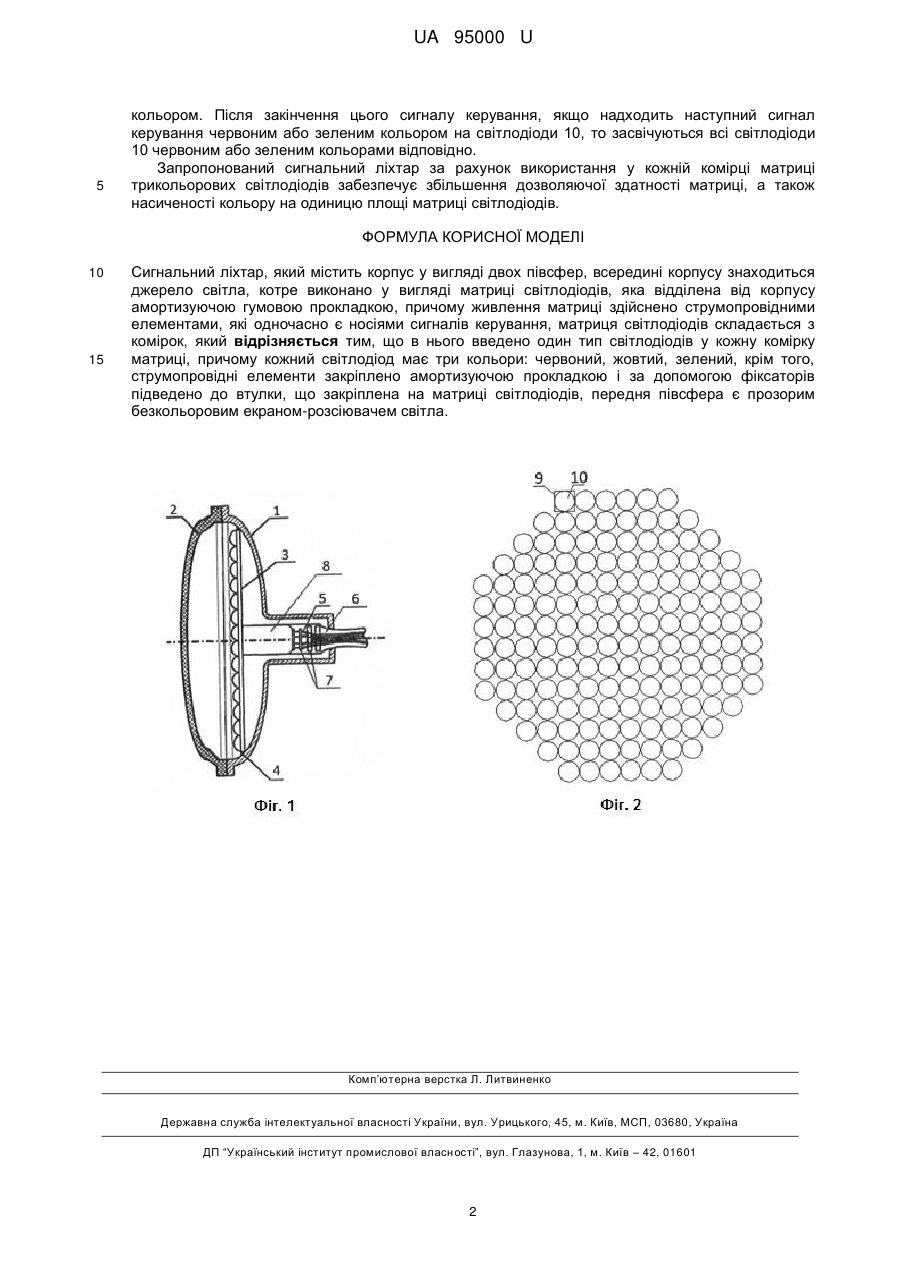

Реферат: Сигнальний ліхтар, який містить корпус у вигляді двох півсфер, всередині корпусу знаходиться джерело світла, котре виконано у вигляді матриці світлодіодів, яка відділена від корпусу амортизуючою гумовою прокладкою, причому живлення матриці здійснено струмопровідними елементами, які одночасно є носіями сигналів керування, матриця світлодіодів складається з комірок, причому в нього введено один тип світлодіодів у кожну комірку матриці, причому кожний світлодіод має три кольори: червоний, жовтий, зелений, крім того, струмопровідні елементи закріплено амортизуючою прокладкою і за допомогою фіксаторів підведено до втулки, що закріплена на матриці світлодіодів, передня півсфера є прозорим безкольоровим екраном-розсіювачем світла. UA 95000 U (12) UA 95000 U UA 95000 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до світлотехніки і може бути використана на безрейкових транспортних засобах, у вуличних світлофорах і в інших випадках, коли необхідно дотримуватись двох протилежних вимог: при обмеженій площі розсіювача забезпечити відтворення декількох кольорових сигналів достатньо великої потужності. Відомий сигнальний ліхтар (а.с. СРСР № 446098, м. кл. G08G1/095, 1974 р. Бюл. № 37), який містить корпус у вигляді двох півсфер, на внутрішній поверхні однієї з яких знаходиться відбивач, а на іншій - екран-розсіювач, всередині корпусу знаходиться джерело світла у вигляді циліндричної багатониткової лампи, непрозорі екрани, розміщені між нитками розжарювання лампи, і кольорові фільтри, розташовані на боковій поверхні лампи. Недоліком відомого сигнального ліхтаря є його вузька область застосування через можливість відтворення лише одного кольору, висока споживча потужність, порівняно малий термін експлуатації, висока інертність через використання як джерела світла лампи розжарювання. Найбільш близьким за технічною суттю є сигнальний ліхтар (патент України № 28135, м. кл. G08G1/095, 2007 р.) який містить корпус у вигляді двох півсфер, на внутрішній поверхні однієї з яких знаходиться екран-розсіювач, всередині корпусу знаходиться джерело світла, котре виконано у вигляді матриці світлодіодів, яка відділена від корпусу амортизуючою гумовою прокладкою, причому живлення матриці здійснено струмопровідними елементами, які одночасно є носіями сигналів керування, а матриця світлодіодів складається з комірок, які містять чотири типи світлодіодів сигнальних кольорів: світлодіодів жовтого, світлодіодів червоного, світлодіодів синього, світлодіодів зеленого кольорів, які розташовані у шаховому порядку, що забезпечує рівномірне світіння по всій площі ліхтаря. Недоліком прототипу є незначна роздільна здатність матриці світлодіодів через використання чотирьох типів світлодіодів у кожній комірці матриці. В основу корисної моделі поставлено задачу створення сигнального ліхтаря, в якому введення нових вузлів дає можливість збільшити роздільну здатність матриці світлодіодів через використання одного типу трикольорових світлодіодів у кожній комірці матриці світлодіодів. Вирішення поставленої задачі досягається тим, що у сигнальний ліхтар, який містить корпус у вигляді двох півсфер, всередині корпусу знаходиться джерело світла, котре виконано у вигляді матриці світлодіодів, яка відділена від корпусу амортизуючою гумовою прокладкою, крім того, живлення матриці здійснено струмопровідними елементами, які одночасно є носіями сигналів керування, матриця світлодіодів складається з комірок, введено один тип світлодіодів у кожну комірку матриці, причому кожний світлодіод має три кольори: червоний, жовтий, зелений, крім того струмопровідні елементи закріплено амортизуючою прокладкою і за допомогою фіксаторів підведено до втулки, що закріплена до матриці світлодіодів, передня півсфера є прозорим безкольоровим екраном-розсіювачем світла. На фіг. 1 схематично зображено запропонований сигнальний ліхтар (у розрізі); на фіг. 2 наведено матрицю світлодіодів. Сигнальний ліхтар (фіг. 1) складається з корпусу у вигляді двох півсфер 1 і 2. Півсфера 2 є прозорим безкольоровим екраном-розсіювачем світла. Всередині корпусу розташоване джерело світла у вигляді матриці 3 світлодіодів, яка відділена від корпусу амортизуючою гумовою прокладкою 4. Живлення матриці здійснюється струмопровідними елементами 5, які одночасно є носіями сигналів керування. Для закріплення струмопровідних елементів 5 у вигляді кабеля використано амортизуючу прокладку 6, з метою уникнення короткого замикання струмопровідних елементів 5 використано фіксатори 7. Втулка 8 забезпечує підвід та з'єднання струмопровідних елементів 5 з матрицею 3 світлодіодів. Матриця 3 світлодіодів (фіг. 2) складається з комірок 9, які містять один тип світлодіодів 10 сигнальних кольорів: червоного, жовтого, зеленого. Світлодіоди 10 розташовані у вигляді восьмикутника, що забезпечує рівномірне світіння по всій площі ліхтаря. Сигнальний ліхтар (фіг. 1) працює таким чином. Матриця 3 світлодіодів, яка зафіксована у напівсфері 1 корпусу амортизуючою гумовою прокладкою 4, живиться через струмопровідні елементи 5, причому вони одночасно передають сигнали керування матрицею 3 світлодіодів. В залежності від прийнятого сигналу керування загоряється відповідний колір і триває період, поки не припиниться дія сигналу керування даним кольором. Світловий потік з матриці 3 світлодіодів проходить через напівсферу 2 корпусу, яка є прозорим безкольоровим екраномрозсіювачем світла, і спостерігач бачить чіткий, рівномірно-сформований світловий потік. Матриця 3 світлодіодів (фіг. 2) працює таким чином. При поданні сигналів керування зі струмопровідних елементів 5 засвічується один з кольорів комірок 9 матриці 3 світлодіодів і триває, поки не надійде інший сигнал керування. Наприклад, сигнал керування жовтим кольором подається на світлодіоди 10, в результаті засвічуються всі світлодіоди 10 жовтим 1 UA 95000 U 5 кольором. Після закінчення цього сигналу керування, якщо надходить наступний сигнал керування червоним або зеленим кольором на світлодіоди 10, то засвічуються всі світлодіоди 10 червоним або зеленим кольорами відповідно. Запропонований сигнальний ліхтар за рахунок використання у кожній комірці матриці трикольорових світлодіодів забезпечує збільшення дозволяючої здатності матриці, а також насиченості кольору на одиницю площі матриці світлодіодів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Сигнальний ліхтар, який містить корпус у вигляді двох півсфер, всередині корпусу знаходиться джерело світла, котре виконано у вигляді матриці світлодіодів, яка відділена від корпусу амортизуючою гумовою прокладкою, причому живлення матриці здійснено струмопровідними елементами, які одночасно є носіями сигналів керування, матриця світлодіодів складається з комірок, який відрізняється тим, що в нього введено один тип світлодіодів у кожну комірку матриці, причому кожний світлодіод має три кольори: червоний, жовтий, зелений, крім того, струмопровідні елементи закріплено амортизуючою прокладкою і за допомогою фіксаторів підведено до втулки, що закріплена на матриці світлодіодів, передня півсфера є прозорим безкольоровим екраном-розсіювачем світла. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
