Автономний освітлювальний світлодіодний ліхтар

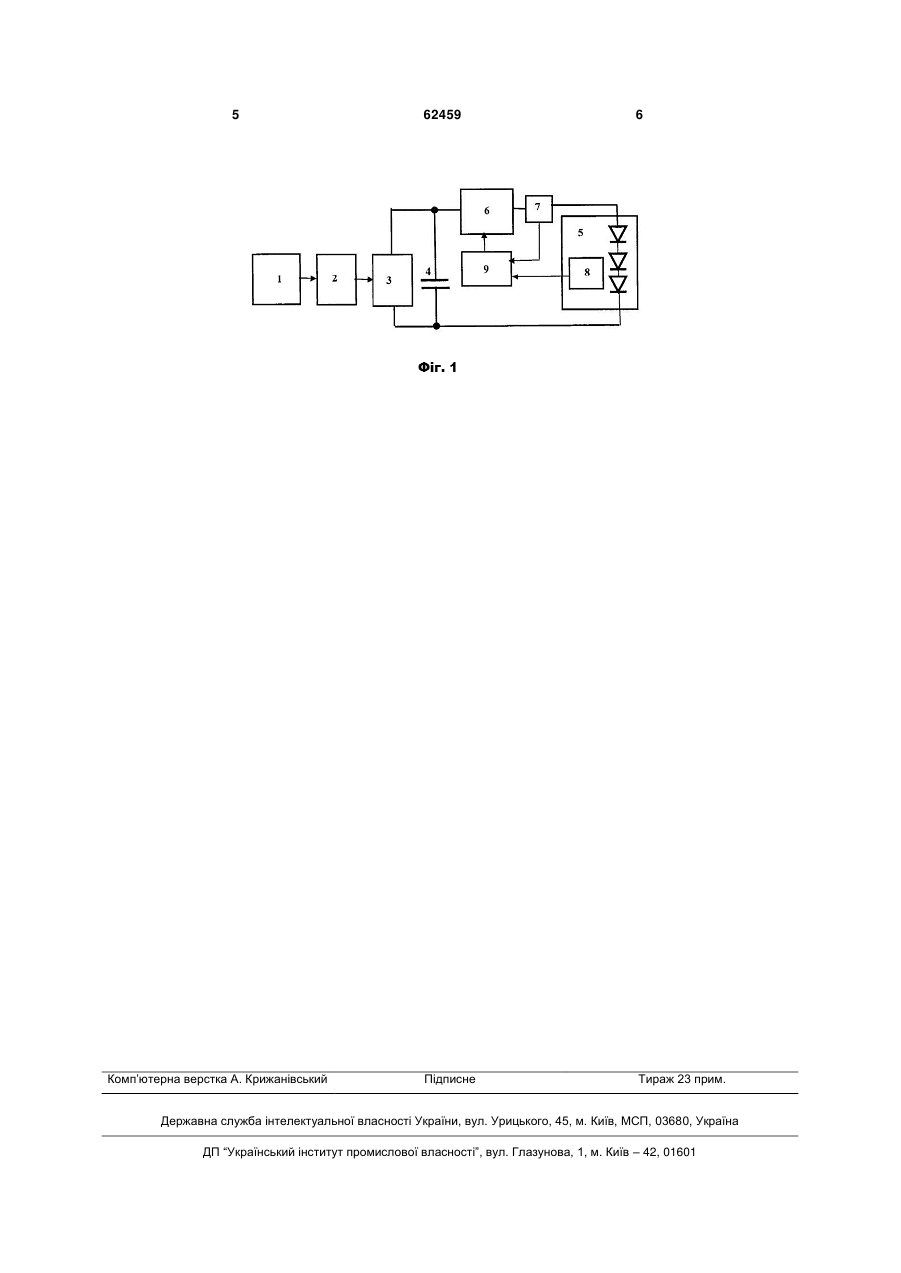

Автономний освітлювальний світлодіодний ліхтар, до складу якого входить вмонтований в його корпус акумулятор, який живить інвертор з 3 лятор), інвертор, випрямляч, вихідна напруга якого згладжена конденсатором та живить випромінюючий блок на основі світлодіодів через регулятор струму з колом зворотнього зв'язку та регулюючий резистор величини світлового потоку світлодіодів [Патент на корисну модель РФ №59201, 6 MПK :F21L4/00, опубл. 10. 12. 2006 р.]. При включенні джерела постійного струму цього світильника інвертор разом з випрямлячем виконує перетворення (підвищення або пониження) та стабілізацію напруги джерела до рівня напруги, яка необхідна для живлення блоку світлодіодів. Ця, згладжена конденсатором, напруга живить світлодіоди через регулятор струму, який дозволяє змінювати освітлюваність (силу світла, що його створюють світлодіоди). Одним з недоліків пристроїв, що вибрані як аналоги даної корисної моделі, так і його найближчого аналога, є обмежений термін безперервного світлового випромінювання, зокрема, з причини відсутності в конструкціях ліхтарів засобів, що контролюють та обмежують нагрів випромінюючого напівпровідникового кристала (світлодіода). В основу корисної моделі поставлена задача збільшення терміну безперервного світлового випромінювання в умовах підвищених температур навколишнього середовища. Поставлена задача досягається за рахунок того, що до автономного освітлювального світлодіодного ліхтаря, що містить джерело постійного струму (далі - акумулятор), частотний, підвищуючий або понижуючий, перетворювач напруги (далі - інвертор), випрямляч, вихідна напруга якого згладжена конденсатором, регулятор струму з колом зворотнього зв'язку, випромінюючий блок на основі світлодіодів та, для завдання величини світлового потоку світлодіодів, установлювальний резистор, згідно до запропонованої корисної моделі, введені перетворювач рівня нагріву випромінюючого кристала в електричний струм (далі температурний датчик) та блок об'єднання (далі схема І) причому на входи схеми І приходять сигнали, як з температурного датчика, так і з установлювального резистора, а її вихід підключений до входу керування регулятора струму. Технічний результат, що досягається при реалізації запропонованої схеми автономного ліхтаря обумовлений наявністю в його конструкції температурного датчика, який знаходиться в безпосередньому тепловому контакті з світловипромінюючими кристалами світлодіодів. З огляду на те, що сигнал температурного датчика, через схему І, підключений до входу керування регулятора струму по схемі негативного зворотнього зв'язку, то зміна температури кристалів світлодіодів викликають противофазову зміну величини струму, що живить світлодіоди. Таким чином, підвищення, під дією зовнішніх чи внутрішних чинників, температури кристалів світлодіодів приведе до зменшення величини струму, що живить світлодіоди та пони 62459 4 ження потужності, що нагріває випромінючий кристал. Відповідно, знижується температура випромінюючого кристала, що подовжує час безперервної роботи автономного ліхтаря. Слід зазначити, що зменшення величини струму не приводить до суттєвого зниження світлового потоку, оскільки величина світлового потоку пропорційна величині струму, а температура випромінючого кристалу пропорційна квадрату величини струму. Корисну модель пояснює креслення, на якому на Фіг. зображена функціональна схема автономного ліхтаря. Автономний освітлювальний світлодіодний ліхтар (Фіг.) складається з вміщеного в його корпус акумулятора 1, який живить інвертор 2 з випрямлячем 3 на виході якого знаходиться конденсатор 4. До першого виводу конденсатора 4 підключений перший вхід випромінюючого блока 5 на основі світлодіодів, а до другого - силовий вхід регулятора струму 6, силовий вихід якого через установлювальний резистор 7 підключений до другого входу випромінюючого блока 5. Сигнал з виходу температурноого датчика 8 приходить на один з входів схеми І 9, на інший вхід якої приходить сигнал з установлювального резистора 7, а вихід схеми І 9 підключений до входу керування регулятора струму 6. Опис роботи автономного освітлювального світлодіодного ліхтаря. При включенні акумулятора 1 інвертор 2 разом з випрямлячем 3 виконує перетворення (підвищення або пониження) та стабілізацію рівня напруги акумулятора 1 до рівня, який необхідний для живлення випромінюючого блока 5. Ця, згладжена конденсатором 4, напруга живить світлодіоди через регулятор струму 6, який, в колі негативного зворотного зв'язку, має регулюючий резистор 7, що дозволяє, через один з входів схеми І 9, встановлювати необхідну величину світлового потоку. При цьому, на інший вхід схеми І 9 приходить сигнал зворотного зв'язку з виходу температурноого датчика 8, який знаходиться в безпосередньому тепловому контакті з світловипромінюючими кристалами світлодіодів випромінюючого блока 5. В результаті, підвищення температури кристалів світлодіодів викликає противофазову зміну величини струму, що живить світлодіоди та пониження потужності, що нагріває випромінюючий кристал. Відповідно, знижується та стабілізується температура випромінюючого кристала. Таким чином, електрична схема запропонованого автономного освітлювального світлодіодного ліхтаря, при підвищені температури випромінюючого кристала з зовнішніх або внутрішніх причин, забезпечує пониження потужності, що нагріває випромінюючий кристал та подовжує час безперервного світлового випромінювання автономного освітлювального світлодіодного ліхтаря без суттєвого зниження світлового потоку. 5 Комп’ютерна верстка А. Крижанівський 62459 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
