Робочий орган глибокорозпушувача

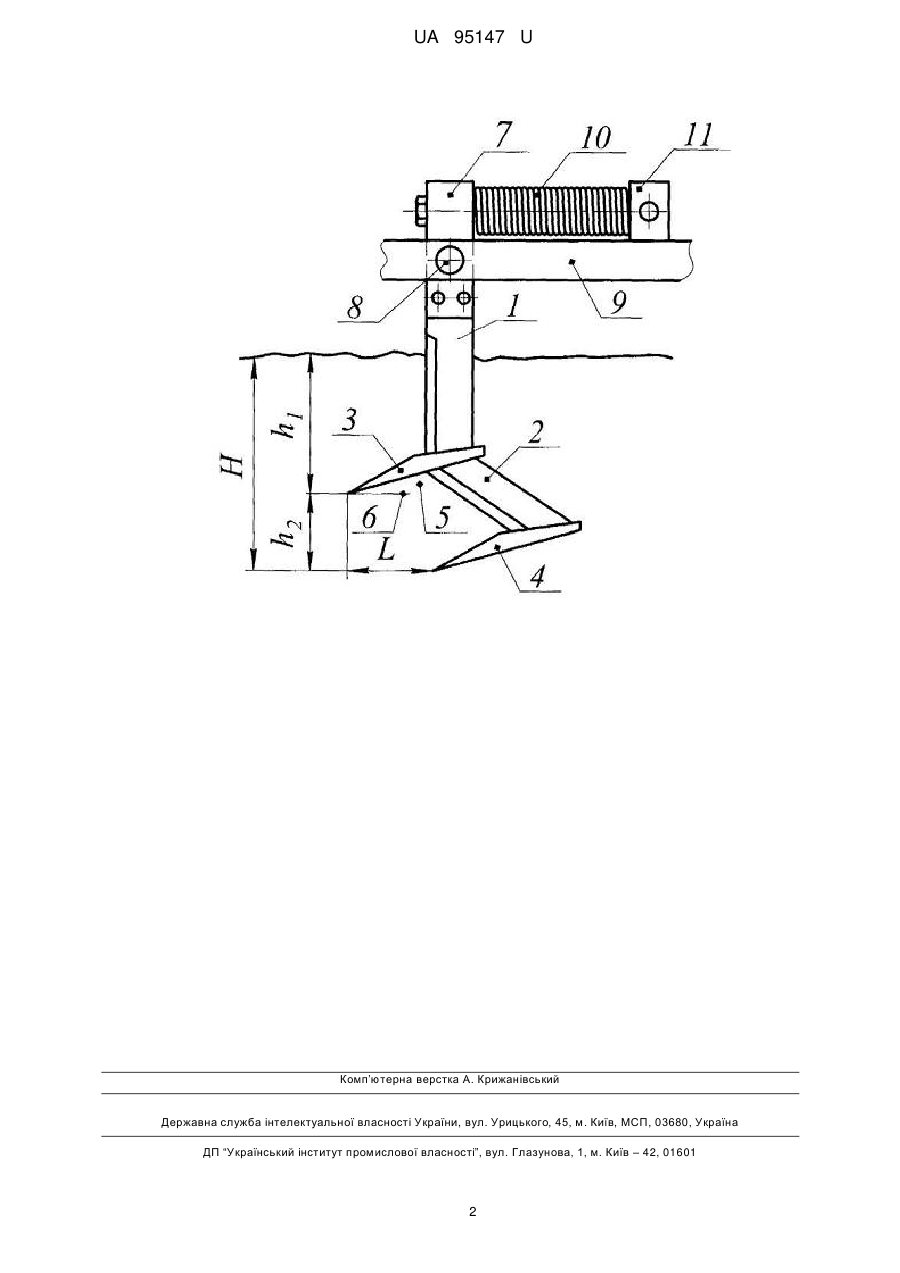

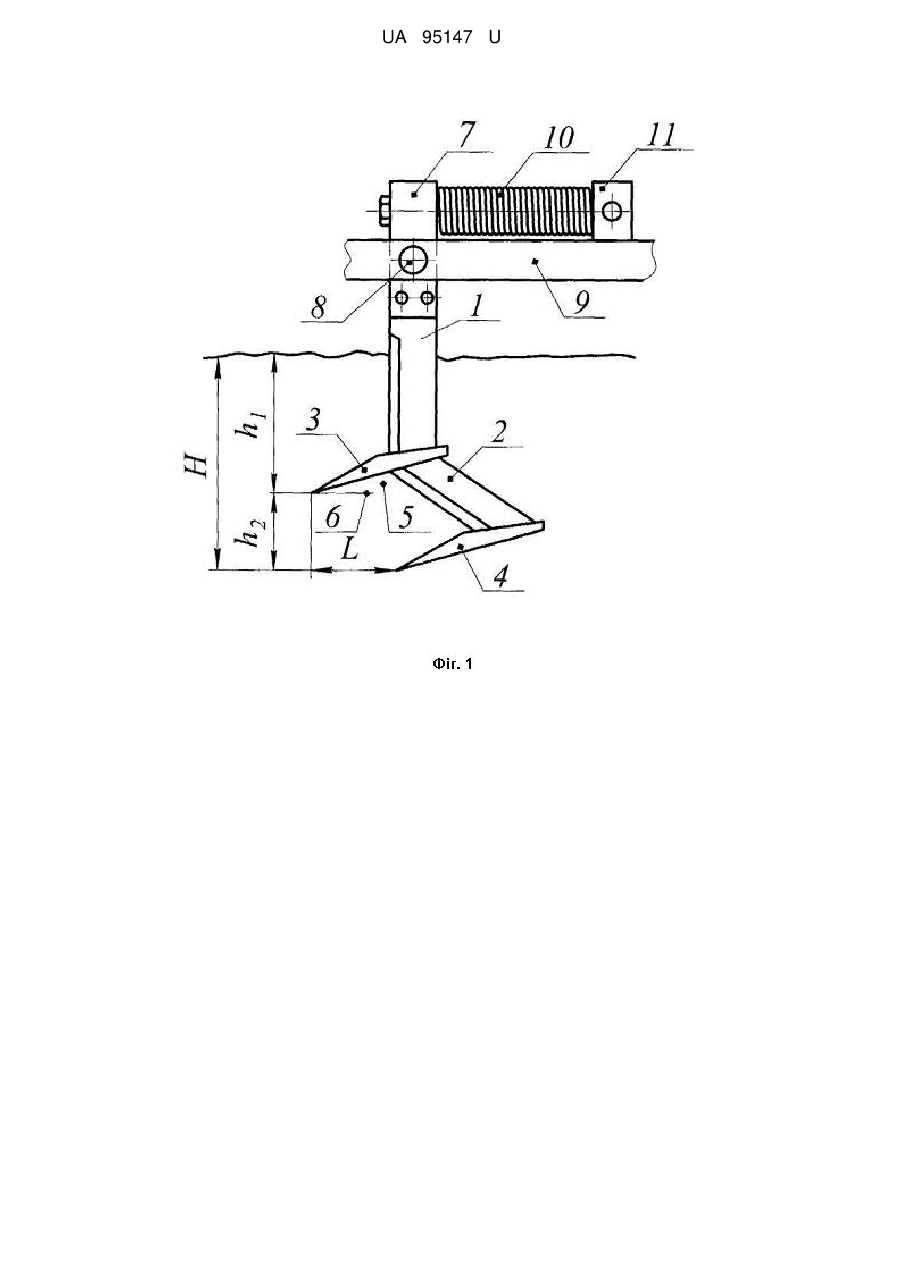

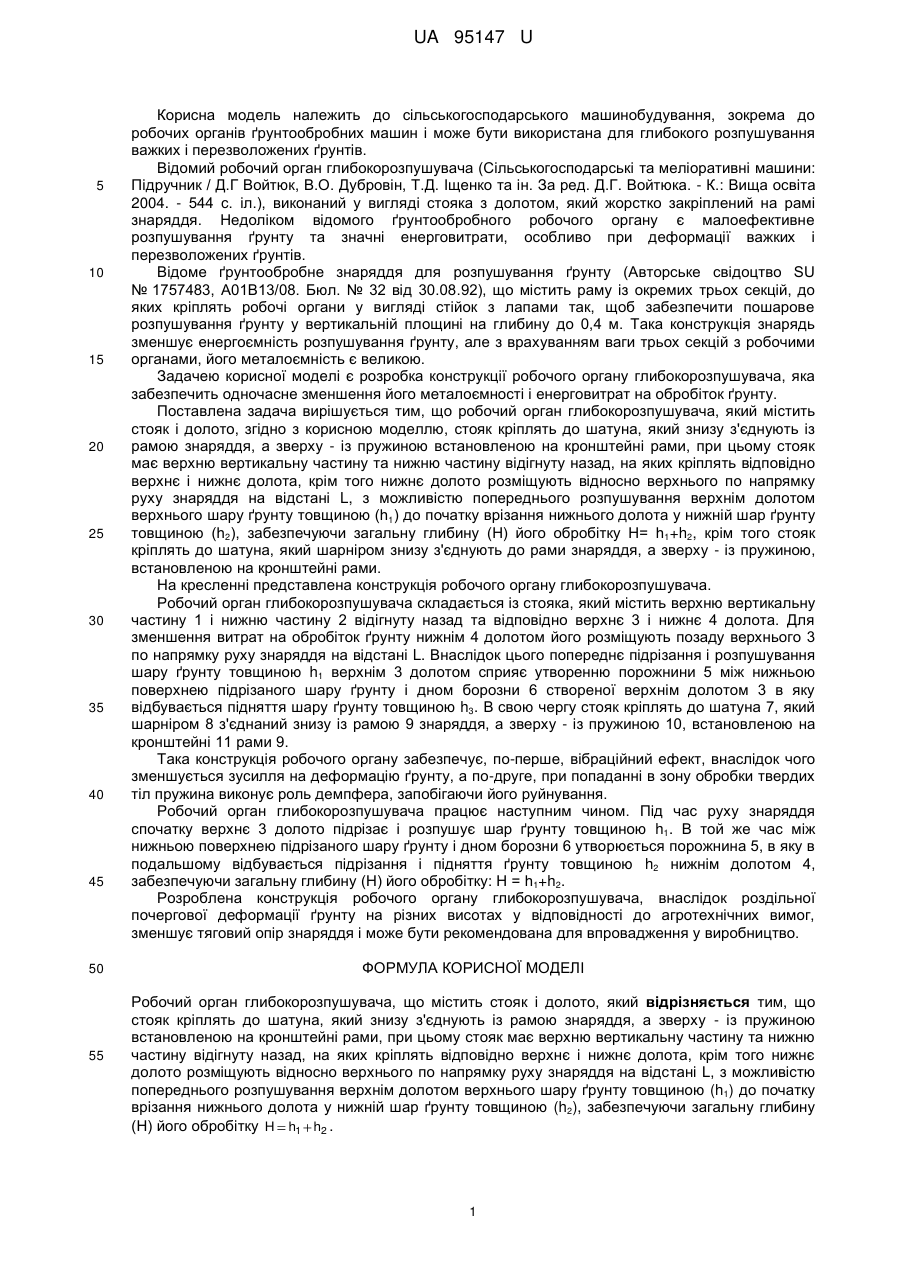

Реферат: Робочий орган глибокорозпушувача містить стояк і долото. Стояк кріплять до шатуна, який знизу з'єднують із рамою знаряддя, а зверху - із пружиною встановленою на кронштейні рами. При цьому стояк має верхню вертикальну частину та нижню частину відігнуту назад, на яких кріплять відповідно верхнє і нижнє долота. Крім того нижнє долото розміщують відносно верхнього по напрямку руху знаряддя на відстані L, з можливістю попереднього розпушування верхнім долотом верхнього шару ґрунту товщиною (h1) до початку врізання нижнього долота у нижній шар ґрунту товщиною (h2), забезпечуючи загальну глибину (H) його обробітку H h1 h2 . UA 95147 U (54) РОБОЧИЙ ОРГАН ГЛИБОКОРОЗПУШУВАЧА UA 95147 U UA 95147 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до робочих органів ґрунтообробних машин і може бути використана для глибокого розпушування важких і перезволожених ґрунтів. Відомий робочий орган глибокорозпушувача (Сільськогосподарські та меліоративні машини: Підручник / Д.Г Войтюк, В.О. Дубровін, Т.Д. Іщенко та ін. За ред. Д.Г. Войтюка. - К.: Вища освіта 2004. - 544 с. іл.), виконаний у вигляді стояка з долотом, який жорстко закріплений на рамі знаряддя. Недоліком відомого ґрунтообробного робочого органу є малоефективне розпушування ґрунту та значні енерговитрати, особливо при деформації важких і перезволожених ґрунтів. Відоме ґрунтообробне знаряддя для розпушування ґрунту (Авторське свідоцтво SU № 1757483, А01В13/08. Бюл. № 32 від 30.08.92), що містить раму із окремих трьох секцій, до яких кріплять робочі органи у вигляді стійок з лапами так, щоб забезпечити пошарове розпушування ґрунту у вертикальній площині на глибину до 0,4 м. Така конструкція знарядь зменшує енергоємність розпушування ґрунту, але з врахуванням ваги трьох секцій з робочими органами, його металоємність є великою. Задачею корисної моделі є розробка конструкції робочого органу глибокорозпушувача, яка забезпечить одночасне зменшення його металоємності і енерговитрат на обробіток ґрунту. Поставлена задача вирішується тим, що робочий орган глибокорозпушувача, який містить стояк і долото, згідно з корисною моделлю, стояк кріплять до шатуна, який знизу з'єднують із рамою знаряддя, а зверху - із пружиною встановленою на кронштейні рами, при цьому стояк має верхню вертикальну частину та нижню частину відігнуту назад, на яких кріплять відповідно верхнє і нижнє долота, крім того нижнє долото розміщують відносно верхнього по напрямку руху знаряддя на відстані L, з можливістю попереднього розпушування верхнім долотом верхнього шару ґрунту товщиною (h1) до початку врізання нижнього долота у нижній шар ґрунту товщиною (h2), забезпечуючи загальну глибину (Н) його обробітку Н= h1+h2, крім того стояк кріплять до шатуна, який шарніром знизу з'єднують до рами знаряддя, а зверху - із пружиною, встановленою на кронштейні рами. На кресленні представлена конструкція робочого органу глибокорозпушувача. Робочий орган глибокорозпушувача складається із стояка, який містить верхню вертикальну частину 1 і нижню частину 2 відігнуту назад та відповідно верхнє 3 і нижнє 4 долота. Для зменшення витрат на обробіток ґрунту нижнім 4 долотом його розміщують позаду верхнього 3 по напрямку руху знаряддя на відстані L. Внаслідок цього попереднє підрізання і розпушування шару ґрунту товщиною h1 верхнім 3 долотом сприяє утворенню порожнини 5 між нижньою поверхнею підрізаного шару ґрунту і дном борозни 6 створеної верхнім долотом 3 в яку відбувається підняття шару ґрунту товщиною h3. В свою чергу стояк кріплять до шатуна 7, який шарніром 8 з'єднаний знизу із рамою 9 знаряддя, а зверху - із пружиною 10, встановленою на кронштейні 11 рами 9. Така конструкція робочого органу забезпечує, по-перше, вібраційний ефект, внаслідок чого зменшується зусилля на деформацію ґрунту, а по-друге, при попаданні в зону обробки твердих тіл пружина виконує роль демпфера, запобігаючи його руйнування. Робочий орган глибокорозпушувача працює наступним чином. Під час руху знаряддя спочатку верхнє 3 долото підрізає і розпушує шар ґрунту товщиною h1. В той же час між нижньою поверхнею підрізаного шару ґрунту і дном борозни 6 утворюється порожнина 5, в яку в подальшому відбувається підрізання і підняття ґрунту товщиною h2 нижнім долотом 4, забезпечуючи загальну глибину (H) його обробітку: Н = h1+h2. Розроблена конструкція робочого органу глибокорозпушувача, внаслідок роздільної почергової деформації ґрунту на різних висотах у відповідності до агротехнічних вимог, зменшує тяговий опір знаряддяі може бути рекомендована для впровадження у виробництво. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Робочий орган глибокорозпушувача, що містить стояк і долото, який відрізняється тим, що стояк кріплять до шатуна, який знизу з'єднують із рамою знаряддя, а зверху - із пружиною встановленою на кронштейні рами, при цьому стояк має верхню вертикальну частину та нижню частину відігнуту назад, на яких кріплять відповідно верхнє і нижнє долота, крім того нижнє долото розміщують відносно верхнього по напрямку руху знаряддя на відстані L, з можливістю попереднього розпушування верхнім долотом верхнього шару ґрунту товщиною (h1) до початку врізання нижнього долота у нижній шар ґрунту товщиною (h2), забезпечуючи загальну глибину (H) його обробітку H h1 h2 . 1 UA 95147 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
