Спосіб автоматичного відводу повітря з унітаза і пристрій для його здійснення

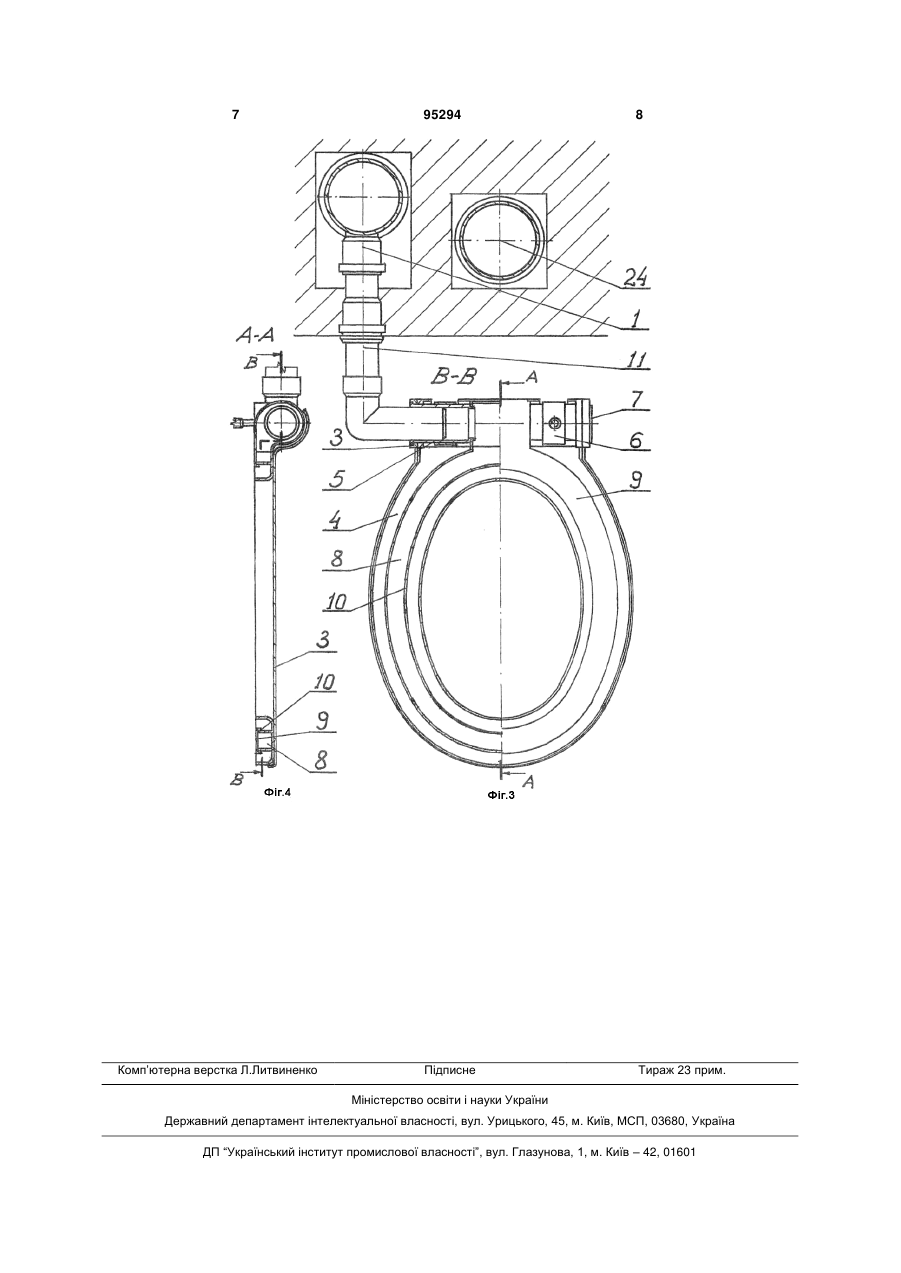

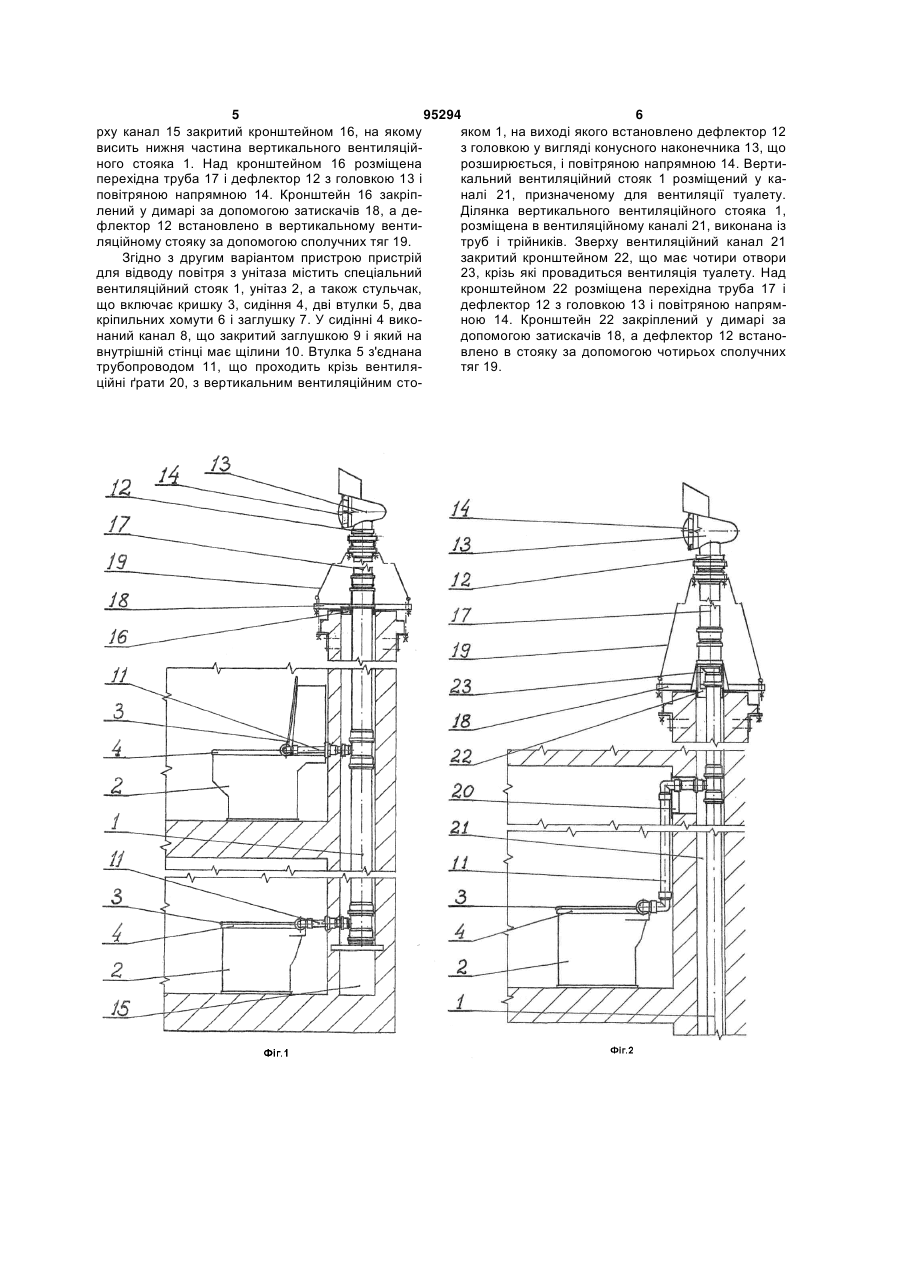

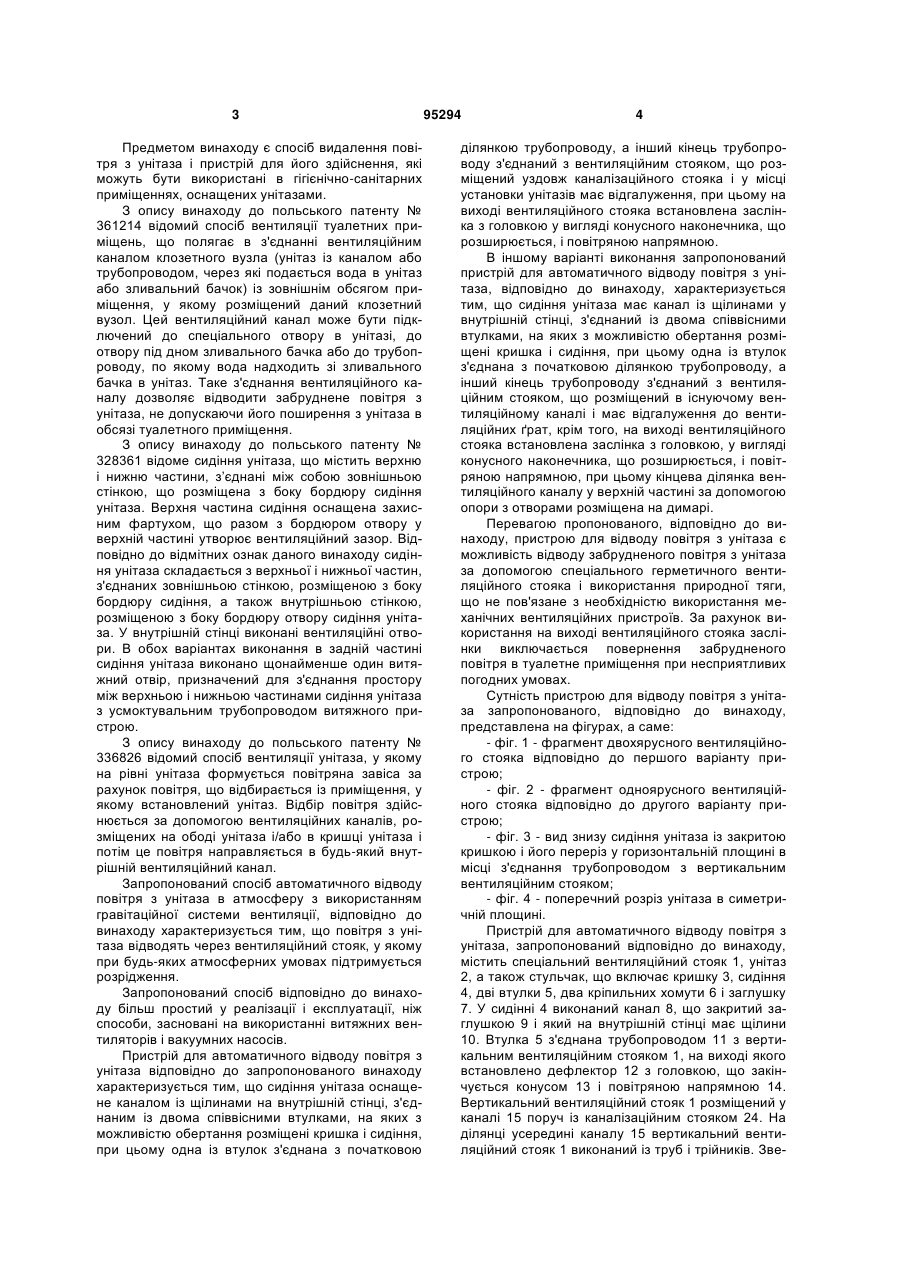

1. Спосіб автоматичного відводу повітря з унітаза в атмосферу крізь вертикальний вентиляційний стояк (1), який відрізняється тим, що утворюють гравітаційну вентиляцію у вертикальному вентиляційному стояку, яка посилюється аеродинамічним всмоктуванням повітря у дефлекторі (12) з головкою у вигляді конусного наконечника (13), що регулює своє положення відповідно до напрямку потоку зовнішнього повітря за допомогою напрямного крила, запобігаючи зворотному потоку за допомогою повітряної напрямної (14). 2. Спосіб за п. 1, який відрізняється тим, що вертикальний вентиляційний стояк (1) розташовують вздовж каналізаційного стояка (24). 3. Спосіб за п. 2, який відрізняється тим, що вертикальний вентиляційний стояк (1) розташовують у нових будинках під час будування. 4. Спосіб за п. 1, який відрізняється тим, що вертикальний вентиляційний стояк (1) розташовують у вентиляційному каналі (21) та в місці, де верхній кінець трубопроводу (11) проходить крізь вентиляційні грати (20) вентиляційного каналу (21), а верхній кінець вертикального вентиляційного стояка (1) встановлюють над виходом вентиляційного каналу (21) за допомогою кронштейна (22) з отворами (23). 2 (19) 1 3 Предметом винаходу є спосіб видалення повітря з унітаза і пристрій для його здійснення, які можуть бути використані в гігієнічно-санітарних приміщеннях, оснащених унітазами. З опису винаходу до польського патенту № 361214 відомий спосіб вентиляції туалетних приміщень, що полягає в з'єднанні вентиляційним каналом клозетного вузла (унітаз із каналом або трубопроводом, через які подається вода в унітаз або зливальний бачок) із зовнішнім обсягом приміщення, у якому розміщений даний клозетний вузол. Цей вентиляційний канал може бути підключений до спеціального отвору в унітазі, до отвору під дном зливального бачка або до трубопроводу, по якому вода надходить зі зливального бачка в унітаз. Таке з'єднання вентиляційного каналу дозволяє відводити забруднене повітря з унітаза, не допускаючи його поширення з унітаза в обсязі туалетного приміщення. З опису винаходу до польського патенту № 328361 відоме сидіння унітаза, що містить верхню і нижню частини, з’єднані між собою зовнішньою стінкою, що розміщена з боку бордюру сидіння унітаза. Верхня частина сидіння оснащена захисним фартухом, що разом з бордюром отвору у верхній частині утворює вентиляційний зазор. Відповідно до відмітних ознак даного винаходу сидіння унітаза складається з верхньої і нижньої частин, з'єднаних зовнішньою стінкою, розміщеною з боку бордюру сидіння, а також внутрішньою стінкою, розміщеною з боку бордюру отвору сидіння унітаза. У внутрішній стінці виконані вентиляційні отвори. В обох варіантах виконання в задній частині сидіння унітаза виконано щонайменше один витяжний отвір, призначений для з'єднання простору між верхньою і нижньою частинами сидіння унітаза з усмоктувальним трубопроводом витяжного пристрою. З опису винаходу до польського патенту № 336826 відомий спосіб вентиляції унітаза, у якому на рівні унітаза формується повітряна завіса за рахунок повітря, що відбирається із приміщення, у якому встановлений унітаз. Відбір повітря здійснюється за допомогою вентиляційних каналів, розміщених на ободі унітаза і/або в кришці унітаза і потім це повітря направляється в будь-який внутрішній вентиляційний канал. Запропонований спосіб автоматичного відводу повітря з унітаза в атмосферу з використанням гравітаційної системи вентиляції, відповідно до винаходу характеризується тим, що повітря з унітаза відводять через вентиляційний стояк, у якому при будь-яких атмосферних умовах підтримується розрідження. Запропонований спосіб відповідно до винаходу більш простий у реалізації і експлуатації, ніж способи, засновані на використанні витяжних вентиляторів і вакуумних насосів. Пристрій для автоматичного відводу повітря з унітаза відповідно до запропонованого винаходу характеризується тим, що сидіння унітаза оснащене каналом із щілинами на внутрішній стінці, з'єднаним із двома співвісними втулками, на яких з можливістю обертання розміщені кришка і сидіння, при цьому одна із втулок з'єднана з початковою 95294 4 ділянкою трубопроводу, а інший кінець трубопроводу з'єднаний з вентиляційним стояком, що розміщений уздовж каналізаційного стояка і у місці установки унітазів має відгалуження, при цьому на виході вентиляційного стояка встановлена заслінка з головкою у вигляді конусного наконечника, що розширюється, і повітряною напрямною. В іншому варіанті виконання запропонований пристрій для автоматичного відводу повітря з унітаза, відповідно до винаходу, характеризується тим, що сидіння унітаза має канал із щілинами у внутрішній стінці, з'єднаний із двома співвісними втулками, на яких з можливістю обертання розміщені кришка і сидіння, при цьому одна із втулок з'єднана з початковою ділянкою трубопроводу, а інший кінець трубопроводу з'єднаний з вентиляційним стояком, що розміщений в існуючому вентиляційному каналі і має відгалуження до вентиляційних ґрат, крім того, на виході вентиляційного стояка встановлена заслінка з головкою, у вигляді конусного наконечника, що розширюється, і повітряною напрямною, при цьому кінцева ділянка вентиляційного каналу у верхній частині за допомогою опори з отворами розміщена на димарі. Перевагою пропонованого, відповідно до винаходу, пристрою для відводу повітря з унітаза є можливість відводу забрудненого повітря з унітаза за допомогою спеціального герметичного вентиляційного стояка і використання природної тяги, що не пов'язане з необхідністю використання механічних вентиляційних пристроїв. За рахунок використання на виході вентиляційного стояка заслінки виключається повернення забрудненого повітря в туалетне приміщення при несприятливих погодних умовах. Сутність пристрою для відводу повітря з унітаза запропонованого, відповідно до винаходу, представлена на фігурах, а саме: - фіг. 1 - фрагмент двохярусного вентиляційного стояка відповідно до першого варіанту пристрою; - фіг. 2 - фрагмент одноярусного вентиляційного стояка відповідно до другого варіанту пристрою; - фіг. 3 - вид знизу сидіння унітаза із закритою кришкою і його переріз у горизонтальній площині в місці з'єднання трубопроводом з вертикальним вентиляційним стояком; - фіг. 4 - поперечний розріз унітаза в симетричній площині. Пристрій для автоматичного відводу повітря з унітаза, запропонований відповідно до винаходу, містить спеціальний вентиляційний стояк 1, унітаз 2, а також стульчак, що включає кришку 3, сидіння 4, дві втулки 5, два кріпильних хомути 6 і заглушку 7. У сидінні 4 виконаний канал 8, що закритий заглушкою 9 і який на внутрішній стінці має щілини 10. Втулка 5 з'єднана трубопроводом 11 з вертикальним вентиляційним стояком 1, на виході якого встановлено дефлектор 12 з головкою, що закінчується конусом 13 і повітряною напрямною 14. Вертикальний вентиляційний стояк 1 розміщений у каналі 15 поруч із каналізаційним стояком 24. На ділянці усередині каналу 15 вертикальний вентиляційний стояк 1 виконаний із труб і трійників. Зве 5 95294 6 рху канал 15 закритий кронштейном 16, на якому яком 1, на виході якого встановлено дефлектор 12 висить нижня частина вертикального вентиляційз головкою у вигляді конусного наконечника 13, що ного стояка 1. Над кронштейном 16 розміщена розширюється, і повітряною напрямною 14. Вертиперехідна труба 17 і дефлектор 12 з головкою 13 і кальний вентиляційний стояк 1 розміщений у каповітряною напрямною 14. Кронштейн 16 закріпналі 21, призначеному для вентиляції туалету. лений у димарі за допомогою затискачів 18, а деДілянка вертикального вентиляційного стояка 1, флектор 12 встановлено в вертикальному вентирозміщена в вентиляційному каналі 21, виконана із ляційному стояку за допомогою сполучних тяг 19. труб і трійників. Зверху вентиляційний канал 21 Згідно з другим варіантом пристрою пристрій закритий кронштейном 22, що має чотири отвори для відводу повітря з унітаза містить спеціальний 23, крізь які провадиться вентиляція туалету. Над вентиляційний стояк 1, унітаз 2, а також стульчак, кронштейном 22 розміщена перехідна труба 17 і що включає кришку 3, сидіння 4, дві втулки 5, два дефлектор 12 з головкою 13 і повітряною напрямкріпильних хомути 6 і заглушку 7. У сидінні 4 виконою 14. Кронштейн 22 закріплений у димарі за наний канал 8, що закритий заглушкою 9 і який на допомогою затискачів 18, а дефлектор 12 встановнутрішній стінці має щілини 10. Втулка 5 з'єднана влено в стояку за допомогою чотирьох сполучних трубопроводом 11, що проходить крізь вентилятяг 19. ційні ґрати 20, з вертикальним вентиляційним сто 7 Комп’ютерна верстка Л.Литвиненко 95294 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
