Пристрій для запобігання виділенню неприємних запахів з унітаза

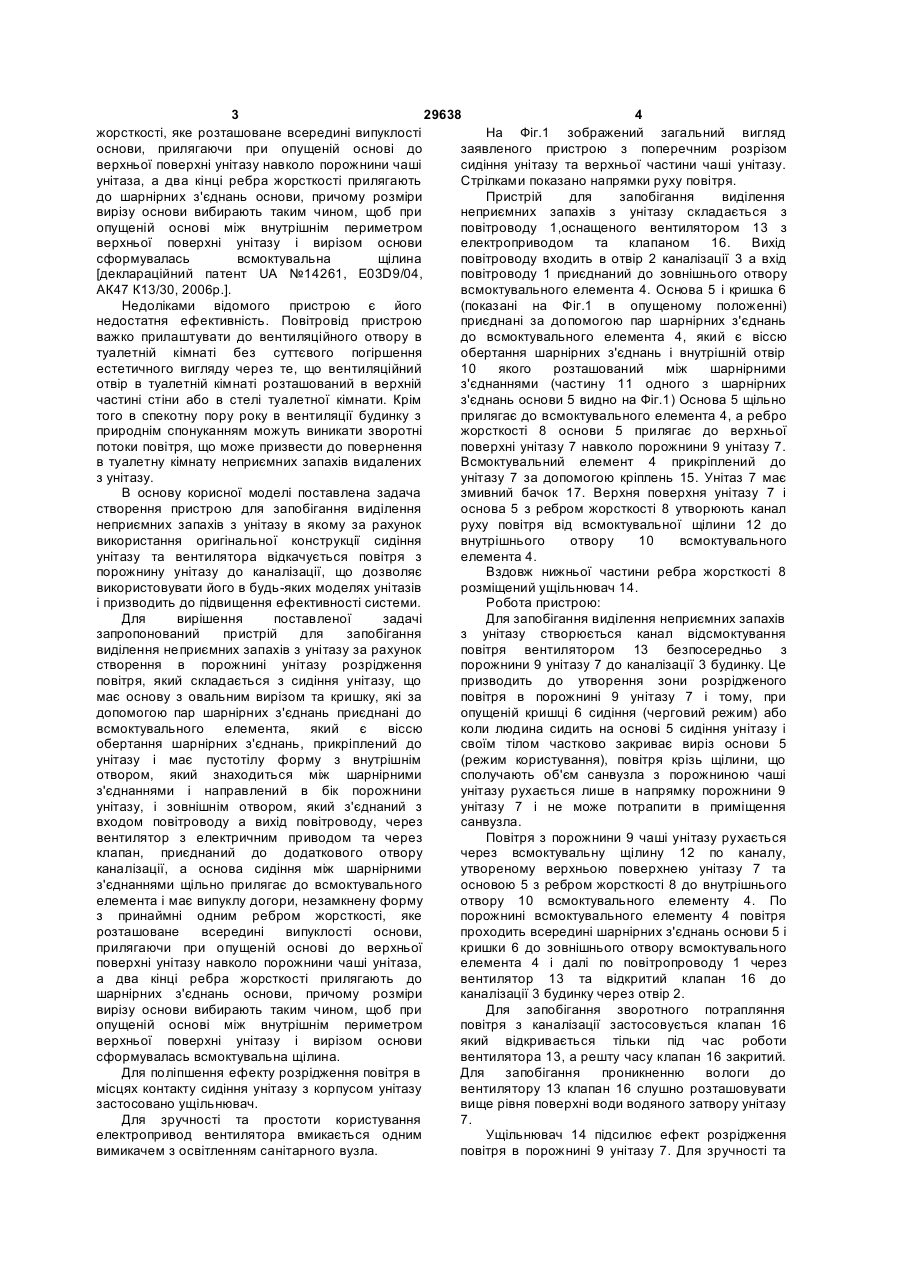

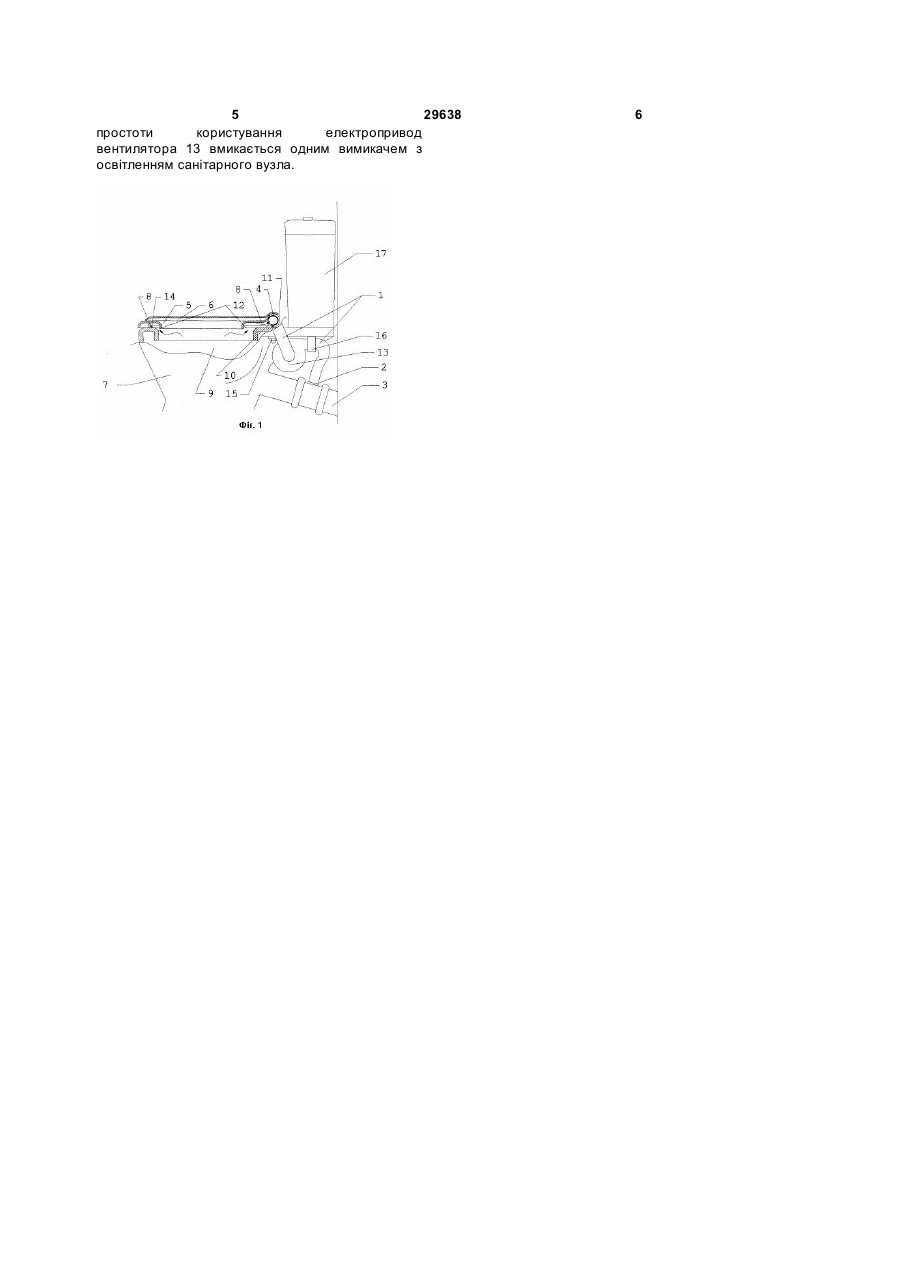

1. Пристрій для запобігання виділенню неприємних запахів з унітаза, який містить унітаз з водяним затвором, приєднаний до каналізації, сидіння унітаза, що має основу з вирізом і кришку, які за допомогою пар шарнірних з'єднань прикріплені до унітаза, причому віссю обертання шарнірних з'єднань сидіння унітаза є всмоктувальний елемент, який має пустотілу форму з внутрішнім отвором, який знаходиться між шарнірними з'єднаннями і направлений в бік порожнини унітаза, і зовнішнім отвором, який з'єднаний з входом повітроводу, оснащеного вентилятором з електроприводом, а основа сидіння між шарнірними з'єднаннями щільно прилягає до всмоктувального елемента і має U 1 3 29638 4 На Фіг.1 зображений загальний вигляд жорсткості, яке розташоване всередині випуклості заявленого пристрою з поперечним розрізом основи, прилягаючи при опущеній основі до сидіння унітазу та верхньої частини чаші унітазу. верхньої поверхні унітазу навколо порожнини чаші Стрілками показано напрямки руху повітря. унітаза, а два кінці ребра жорсткості прилягають Пристрій для запобігання виділення до шарнірних з'єднань основи, причому розміри неприємних запахів з унітазу складається з вирізу основи вибирають таким чином, щоб при повітроводу 1,оснащеного вентилятором 13 з опущеній основі між внутрішнім периметром електроприводом та клапаном 16. Вихід верхньої поверхні унітазу і вирізом основи повітроводу входить в отвір 2 каналізації 3 а вхід сформувалась всмоктувальна щілина повітроводу 1 приєднаний до зовнішнього отвору [деклараційний патент UA №14261, Е03D9/04, всмоктувального елемента 4. Основа 5 і кришка 6 АК47 К13/30, 2006р.]. (показані на Фіг.1 в опущеному положенні) Недоліками відомого пристрою є його приєднані за допомогою пар шарнірних з'єднань недостатня ефективність. Повітровід пристрою до всмоктувального елемента 4, який є віссю важко прилаштувати до вентиляційного отвору в обертання шарнірних з'єднань і внутрішній отвір туалетній кімнаті без суттєвого погіршення 10 якого розташований між шарнірними естетичного вигляду через те, що вентиляційний з'єднаннями (частину 11 одного з шарнірних отвір в туалетній кімнаті розташований в верхній з'єднань основи 5 видно на Фіг.1) Основа 5 щільно частині стіни або в стелі туалетної кімнати. Крім прилягає до всмоктувального елемента 4, а ребро того в спекотну пору року в вентиляції будинку з жорсткості 8 основи 5 прилягає до верхньої природнім спонуканням можуть виникати зворотні поверхні унітазу 7 навколо порожнини 9 унітазу 7. потоки повітря, що може призвести до повернення Всмоктувальний елемент 4 прикріплений до в туалетну кімнату неприємних запахів видалених унітазу 7 за допомогою кріплень 15. Унітаз 7 має з унітазу. змивний бачок 17. Верхня поверхня унітазу 7 і В основу корисної моделі поставлена задача основа 5 з ребром жорсткості 8 утворюють канал створення пристрою для запобігання виділення руху повітря від всмоктувальної щілини 12 до неприємних запахів з унітазу в якому за рахунок внутрішнього отвору 10 всмоктувального використання оригінальної конструкції сидіння елемента 4. унітазу та вентилятора відкачується повітря з Вздовж нижньої частини ребра жорсткості 8 порожнину унітазу до каналізації, що дозволяє розміщений ущільнювач 14. використовувати його в будь-яких моделях унітазів Робота пристрою: і призводить до підвищення ефективності системи. Для запобігання виділення неприємних запахів Для вирішення поставленої задачі з унітазу створюється канал відсмоктування запропонований пристрій для запобігання повітря вентилятором 13 безпосередньо з виділення неприємних запахів з унітазу за рахунок порожнини 9 унітазу 7 до каналізації 3 будинку. Це створення в порожнині унітазу розрідження призводить до утворення зони розрідженого повітря, який складається з сидіння унітазу, що повітря в порожнині 9 унітазу 7 і тому, при має основу з овальним вирізом та кришку, які за опущеній кришці 6 сидіння (черговий режим) або допомогою пар шарнірних з'єднань приєднані до коли людина сидить на основі 5 сидіння унітазу і всмоктувального елемента, який є віссю своїм тілом частково закриває виріз основи 5 обертання шарнірних з'єднань, прикріплений до (режим користування), повітря крізь щілини, що унітазу і має пустотілу форму з внутрішнім сполучають об'єм санвузла з порожниною чаші отвором, який знаходиться між шарнірними унітазу рухається лише в напрямку порожнини 9 з'єднаннями і направлений в бік порожнини унітазу 7 і не може потрапити в приміщення унітазу, і зовнішнім отвором, який з'єднаний з санвузла. входом повітроводу а вихід повітроводу, через Повітря з порожнини 9 чаші унітазу рухається вентилятор з електричним приводом та через через всмоктувальну щілину 12 по каналу, клапан, приєднаний до додаткового отвору утвореному верхньою поверхнею унітазу 7 та каналізації, а основа сидіння між шарнірними основою 5 з ребром жорсткості 8 до внутрішнього з'єднаннями щільно прилягає до всмоктувального отвору 10 всмоктувального елементу 4. По елемента і має випуклу догори, незамкнену форму порожнині всмоктувального елементу 4 повітря з принаймні одним ребром жорсткості, яке проходить всередині шарнірних з'єднань основи 5 і розташоване всередині випуклості основи, кришки 6 до зовнішнього отвору всмоктувального прилягаючи при опущеній основі до верхньої елемента 4 і далі по повітропроводу 1 через поверхні унітазу навколо порожнини чаші унітаза, вентилятор 13 та відкритий клапан 16 до а два кінці ребра жорсткості прилягають до каналізації 3 будинку через отвір 2. шарнірних з'єднань основи, причому розміри Для запобігання зворотного потрапляння вирізу основи вибирають таким чином, щоб при повітря з каналізації застосовується клапан 16 опущеній основі між внутрішнім периметром який відкривається тільки під час роботи верхньої поверхні унітазу і вирізом основи вентилятора 13, а решту часу клапан 16 закритий. сформувалась всмоктувальна щілина. Для запобігання проникненню вологи до Для поліпшення ефекту розрідження повітря в вентилятору 13 клапан 16 слушно розташовувати місцях контакту сидіння унітазу з корпусом унітазу вище рівня поверхні води водяного затвору унітазу застосовано ущільнювач. 7. Для зручності та простоти користування Ущільнювач 14 підсилює ефект розрідження електропривод вентилятора вмикається одним повітря в порожнині 9 унітазу 7. Для зручності та вимикачем з освітленням санітарного вузла. 5 29638 простоти користування електропривод вентилятора 13 вмикається одним вимикачем з освітленням санітарного вузла. 6
