Болт з нормованим зусиллям затяжки

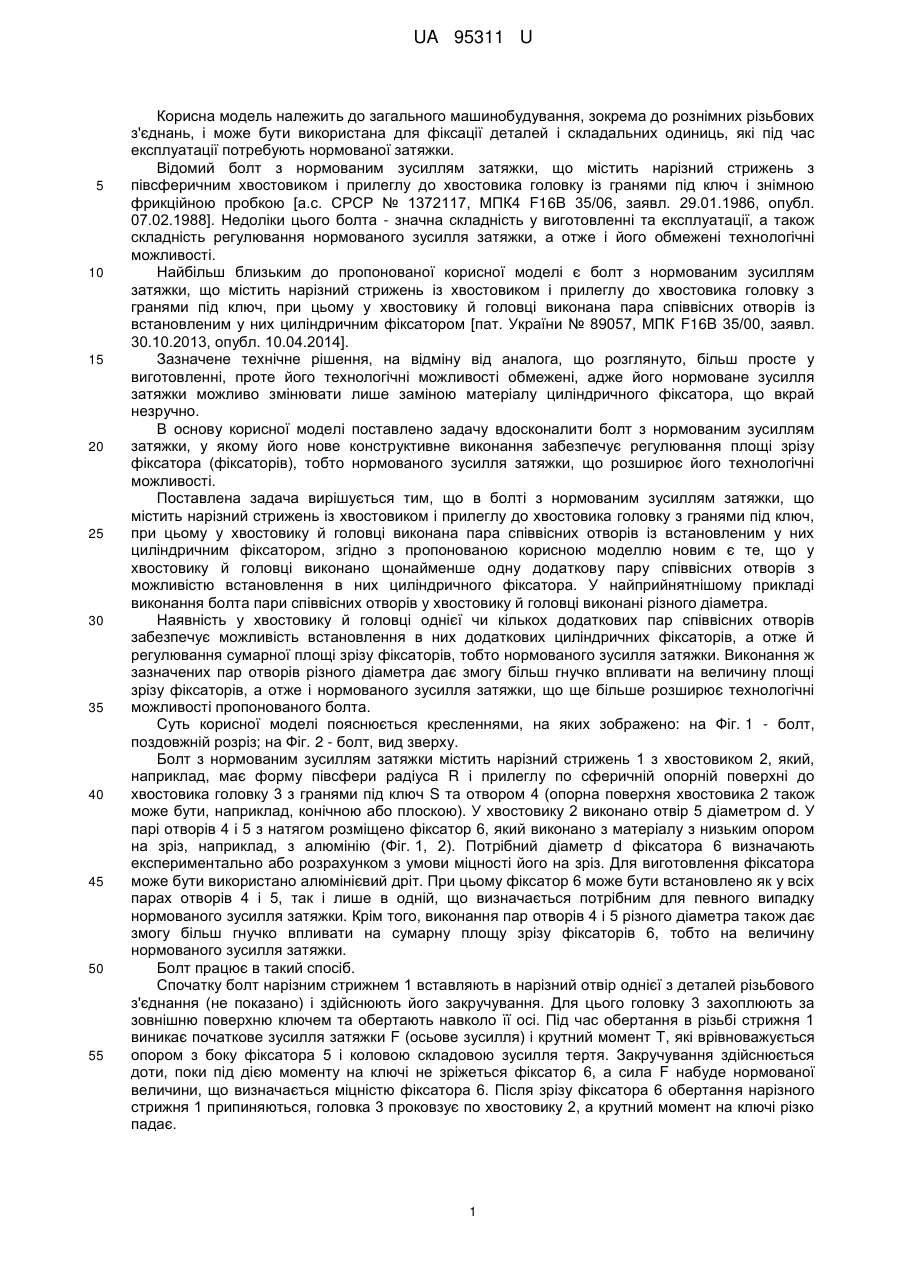

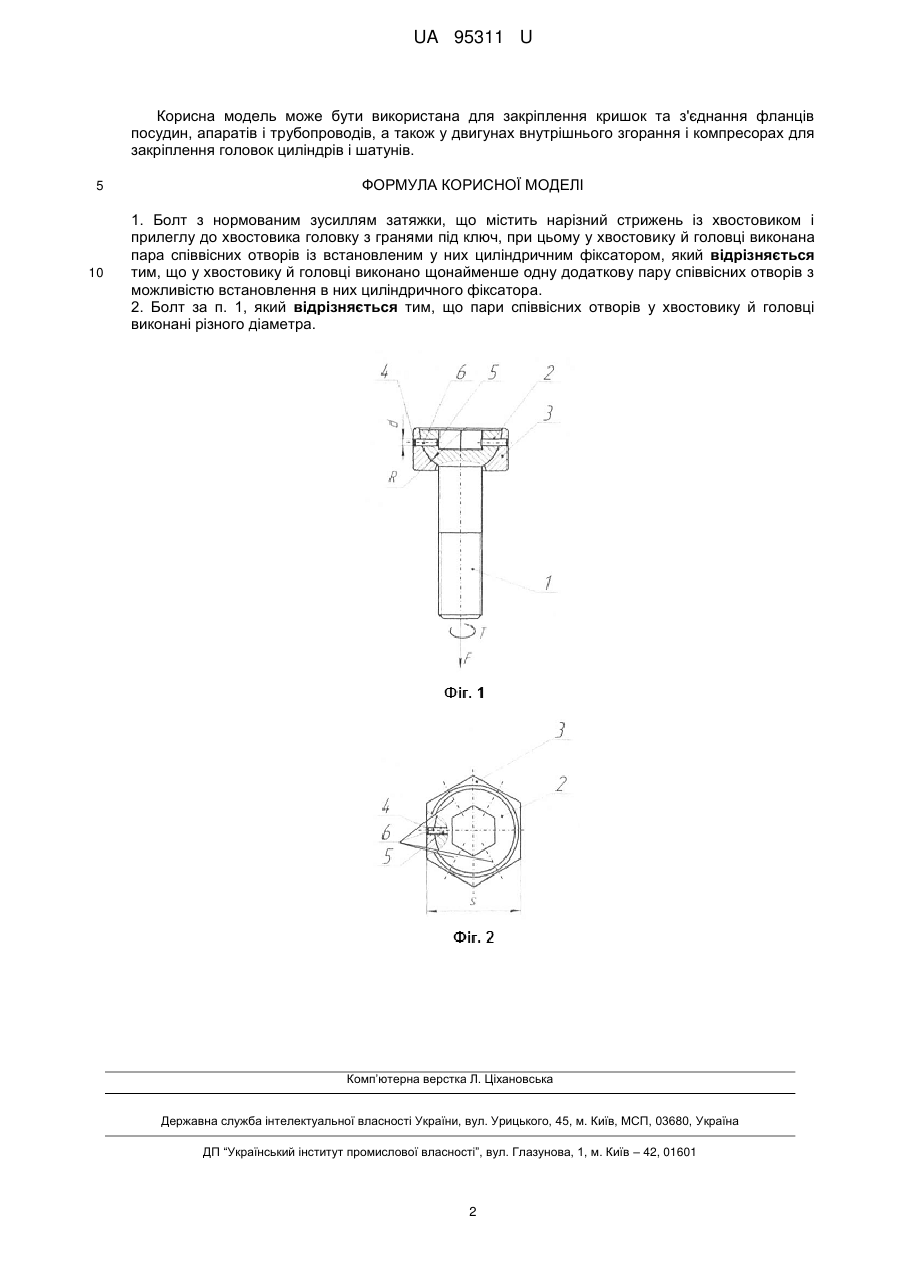

Реферат: UA 95311 U UA 95311 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до загального машинобудування, зокрема до рознімних різьбових з'єднань, і може бути використана для фіксації деталей і складальних одиниць, які під час експлуатації потребують нормованої затяжки. Відомий болт з нормованим зусиллям затяжки, що містить нарізний стрижень з півсферичним хвостовиком і прилеглу до хвостовика головку із гранями під ключ і знімною фрикційною пробкою [а.с. СРСР № 1372117, МПК4 F16B 35/06, заявл. 29.01.1986, опубл. 07.02.1988]. Недоліки цього болта - значна складність у виготовленні та експлуатації, а також складність регулювання нормованого зусилля затяжки, а отже і його обмежені технологічні можливості. Найбільш близьким до пропонованої корисної моделі є болт з нормованим зусиллям затяжки, що містить нарізний стрижень із хвостовиком і прилеглу до хвостовика головку з гранями під ключ, при цьому у хвостовику й головці виконана пара співвісних отворів із встановленим у них циліндричним фіксатором [пат. України № 89057, МПК F16B 35/00, заявл. 30.10.2013, опубл. 10.04.2014]. Зазначене технічне рішення, на відміну від аналога, що розглянуто, більш просте у виготовленні, проте його технологічні можливості обмежені, адже його нормоване зусилля затяжки можливо змінювати лише заміною матеріалу циліндричного фіксатора, що вкрай незручно. В основу корисної моделі поставлено задачу вдосконалити болт з нормованим зусиллям затяжки, у якому його нове конструктивне виконання забезпечує регулювання площі зрізу фіксатора (фіксаторів), тобто нормованого зусилля затяжки, що розширює його технологічні можливості. Поставлена задача вирішується тим, що в болті з нормованим зусиллям затяжки, що містить нарізний стрижень із хвостовиком і прилеглу до хвостовика головку з гранями під ключ, при цьому у хвостовику й головці виконана пара співвісних отворів із встановленим у них циліндричним фіксатором, згідно з пропонованою корисною моделлю новим є те, що у хвостовику й головці виконано щонайменше одну додаткову пару співвісних отворів з можливістю встановлення в них циліндричного фіксатора. У найприйнятнішому прикладі виконання болта пари співвісних отворів у хвостовику й головці виконані різного діаметра. Наявність у хвостовику й головці однієї чи кількох додаткових пар співвісних отворів забезпечує можливість встановлення в них додаткових циліндричних фіксаторів, а отже й регулювання сумарної площі зрізу фіксаторів, тобто нормованого зусилля затяжки. Виконання ж зазначених пар отворів різного діаметра дає змогу більш гнучко впливати на величину площі зрізу фіксаторів, а отже і нормованого зусилля затяжки, що ще більше розширює технологічні можливості пропонованого болта. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - болт, поздовжній розріз; на Фіг. 2 - болт, вид зверху. Болт з нормованим зусиллям затяжки містить нарізний стрижень 1 з хвостовиком 2, який, наприклад, має форму півсфери радіуса R і прилеглу по сферичній опорній поверхні до хвостовика головку 3 з гранями під ключ S та отвором 4 (опорна поверхня хвостовика 2 також може бути, наприклад, конічною або плоскою). У хвостовику 2 виконано отвір 5 діаметром d. У парі отворів 4 і 5 з натягом розміщено фіксатор 6, який виконано з матеріалу з низьким опором на зріз, наприклад, з алюмінію (Фіг. 1, 2). Потрібний діаметр d фіксатора 6 визначають експериментально або розрахунком з умови міцності його на зріз. Для виготовлення фіксатора може бути використано алюмінієвий дріт. При цьому фіксатор 6 може бути встановлено як у всіх парах отворів 4 і 5, так і лише в одній, що визначається потрібним для певного випадку нормованого зусилля затяжки. Крім того, виконання пар отворів 4 і 5 різного діаметра також дає змогу більш гнучко впливати на сумарну площу зрізу фіксаторів 6, тобто на величину нормованого зусилля затяжки. Болт працює в такий спосіб. Спочатку болт нарізним стрижнем 1 вставляють в нарізний отвір однієї з деталей різьбового з'єднання (не показано) і здійснюють його закручування. Для цього головку 3 захоплюють за зовнішню поверхню ключем та обертають навколо її осі. Під час обертання в різьбі стрижня 1 виникає початкове зусилля затяжки F (осьове зусилля) і крутний момент T, які врівноважується опором з боку фіксатора 5 і коловою складовою зусилля тертя. Закручування здійснюється доти, поки під дією моменту на ключі не зріжеться фіксатор 6, а сила F набуде нормованої величини, що визначається міцністю фіксатора 6. Після зрізу фіксатора 6 обертання нарізного стрижня 1 припиняються, головка 3 проковзує по хвостовику 2, а крутний момент на ключі різко падає. 1 UA 95311 U Корисна модель може бути використана для закріплення кришок та з'єднання фланців посудин, апаратів і трубопроводів, а також у двигунах внутрішнього згорання і компресорах для закріплення головок циліндрів і шатунів. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 1. Болт з нормованим зусиллям затяжки, що містить нарізний стрижень із хвостовиком і прилеглу до хвостовика головку з гранями під ключ, при цьому у хвостовику й головці виконана пара співвісних отворів із встановленим у них циліндричним фіксатором, який відрізняється тим, що у хвостовику й головці виконано щонайменше одну додаткову пару співвісних отворів з можливістю встановлення в них циліндричного фіксатора. 2. Болт за п. 1, який відрізняється тим, що пари співвісних отворів у хвостовику й головці виконані різного діаметра. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
