Гранулятор-екструдер

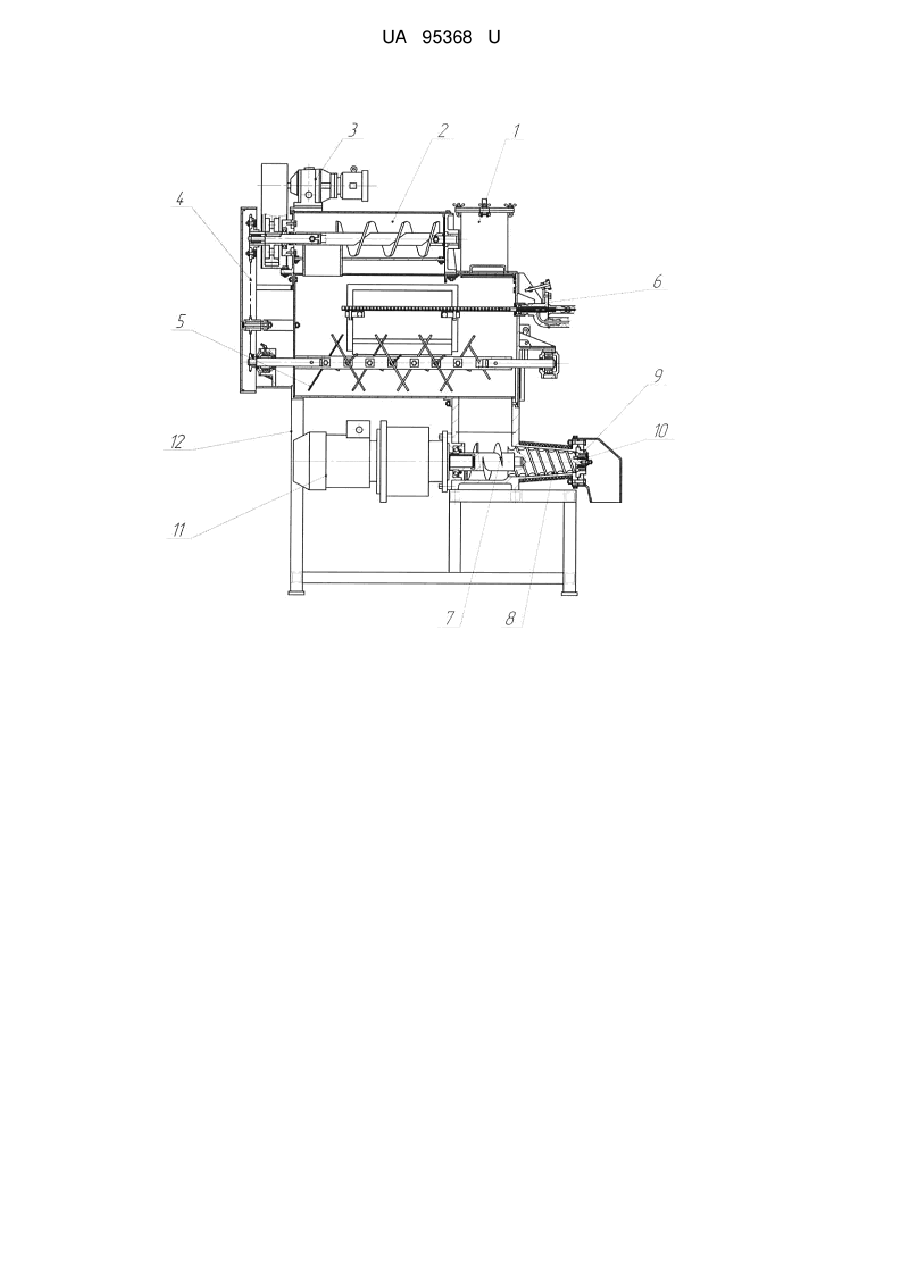

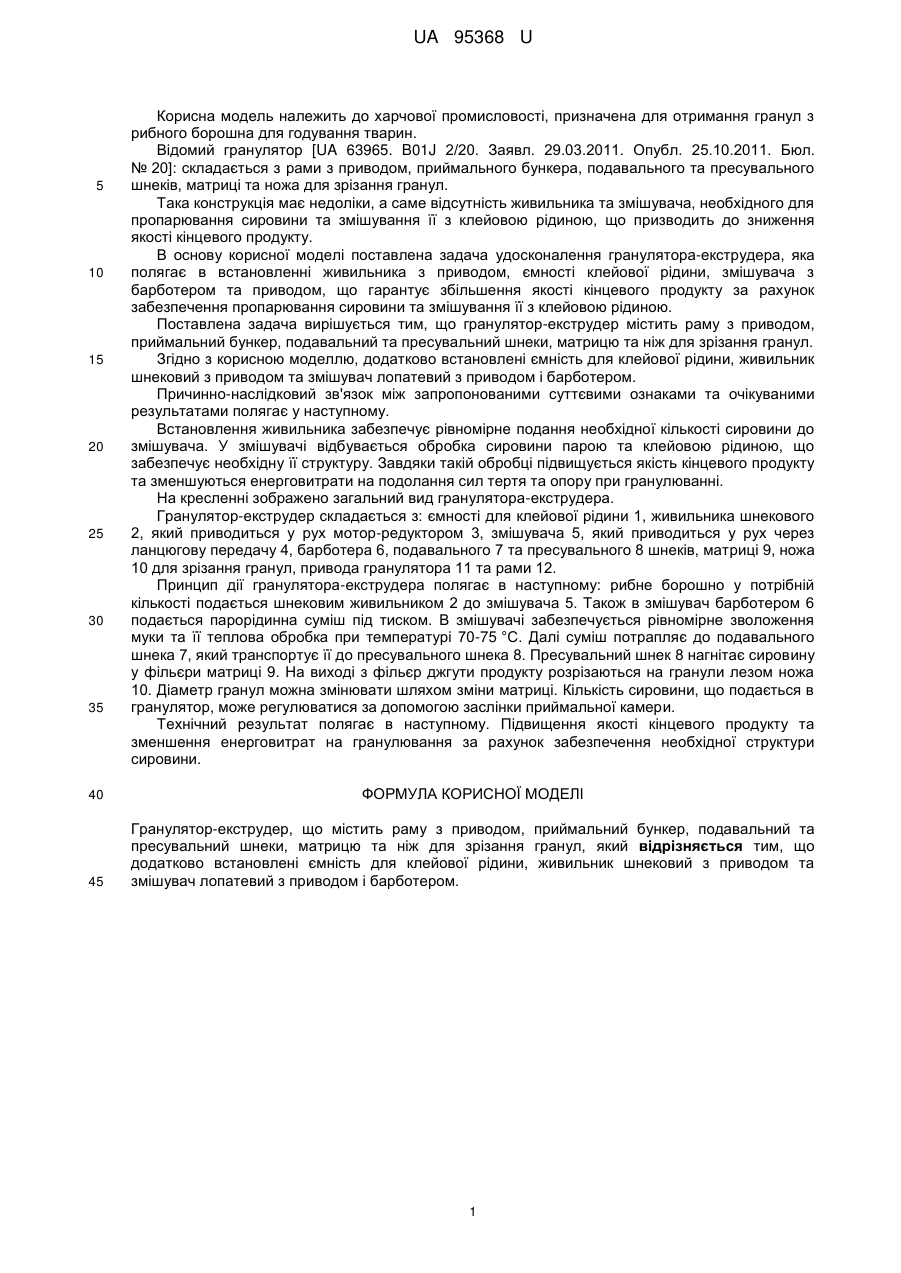

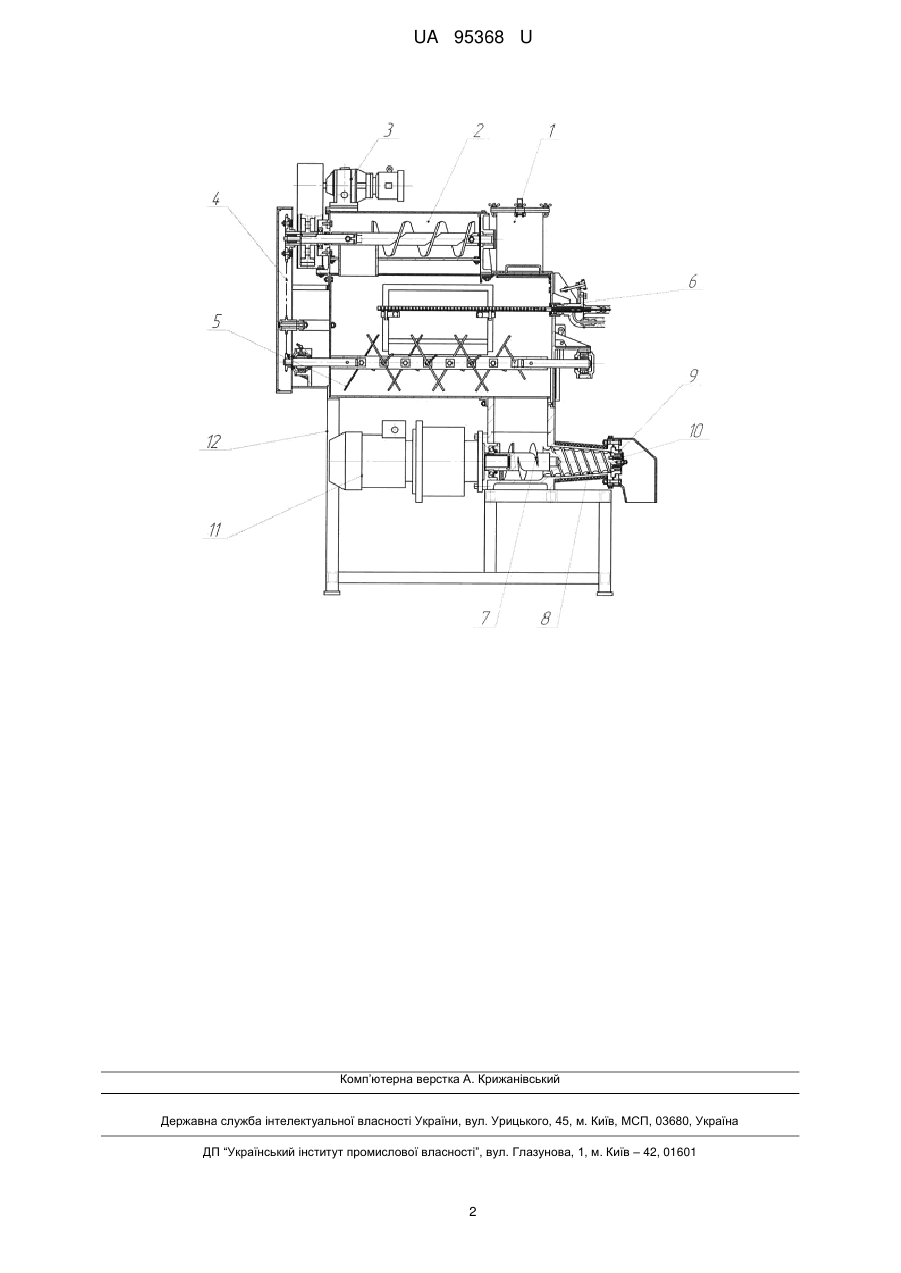

Реферат: Гранулятор-екструдер містить раму з приводом, приймальний бункер, подавальний та пресувальний шнеки, матрицю та ніж для зрізання гранул. Додатково встановлені ємність для клейової рідини, живильник шнековий з приводом та змішувач лопатевий з приводом і барботером. UA 95368 U (54) ГРАНУЛЯТОР-ЕКСТРУДЕР UA 95368 U UA 95368 U 5 10 15 20 25 30 35 Корисна модель належить до харчової промисловості, призначена для отримання гранул з рибного борошна для годування тварин. Відомий гранулятор [UA 63965. B01J 2/20. Заявл. 29.03.2011. Опубл. 25.10.2011. Бюл. № 20]: складається з рами з приводом, приймального бункера, подавального та пресувального шнеків, матриці та ножа для зрізання гранул. Така конструкція має недоліки, а саме відсутність живильника та змішувача, необхідного для пропарювання сировини та змішування її з клейовою рідиною, що призводить до зниження якості кінцевого продукту. В основу корисної моделі поставлена задача удосконалення гранулятора-екструдера, яка полягає в встановленні живильника з приводом, ємності клейової рідини, змішувача з барботером та приводом, що гарантує збільшення якості кінцевого продукту за рахунок забезпечення пропарювання сировини та змішування її з клейовою рідиною. Поставлена задача вирішується тим, що гранулятор-екструдер містить раму з приводом, приймальний бункер, подавальний та пресувальний шнеки, матрицю та ніж для зрізання гранул. Згідно з корисною моделлю, додатково встановлені ємність для клейової рідини, живильник шнековий з приводом та змішувач лопатевий з приводом і барботером. Причинно-наслідковий зв'язок між запропонованими суттєвими ознаками та очікуваними результатами полягає у наступному. Встановлення живильника забезпечує рівномірне подання необхідної кількості сировини до змішувача. У змішувачі відбувається обробка сировини парою та клейовою рідиною, що забезпечує необхідну її структуру. Завдяки такій обробці підвищується якість кінцевого продукту та зменшуються енерговитрати на подолання сил тертя та опору при гранулюванні. На кресленні зображено загальний вид гранулятора-екструдера. Гранулятор-екструдер складається з: ємності для клейової рідини 1, живильника шнекового 2, який приводиться у рух мотор-редуктором 3, змішувача 5, який приводиться у рух через ланцюгову передачу 4, барботера 6, подавального 7 та пресувального 8 шнеків, матриці 9, ножа 10 для зрізання гранул, привода гранулятора 11 та рами 12. Принцип дії гранулятора-екструдера полягає в наступному: рибне борошно у потрібній кількості подається шнековим живильником 2 до змішувача 5. Також в змішувач барботером 6 подається парорідинна суміш під тиском. В змішувачі забезпечується рівномірне зволоження муки та її теплова обробка при температурі 70-75 °C. Далі суміш потрапляє до подавального шнека 7, який транспортує її до пресувального шнека 8. Пресувальний шнек 8 нагнітає сировину у фільєри матриці 9. На виході з фільєр джгути продукту розрізаються на гранули лезом ножа 10. Діаметр гранул можна змінювати шляхом зміни матриці. Кількість сировини, що подається в гранулятор, може регулюватися за допомогою заслінки приймальної камери. Технічний результат полягає в наступному. Підвищення якості кінцевого продукту та зменшення енерговитрат на гранулювання за рахунок забезпечення необхідної структури сировини. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Гранулятор-екструдер, що містить раму з приводом, приймальний бункер, подавальний та пресувальний шнеки, матрицю та ніж для зрізання гранул, який відрізняється тим, що додатково встановлені ємність для клейової рідини, живильник шнековий з приводом та змішувач лопатевий з приводом і барботером. 1 UA 95368 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
