Спосіб отримання полегшеного тампонажного цементу

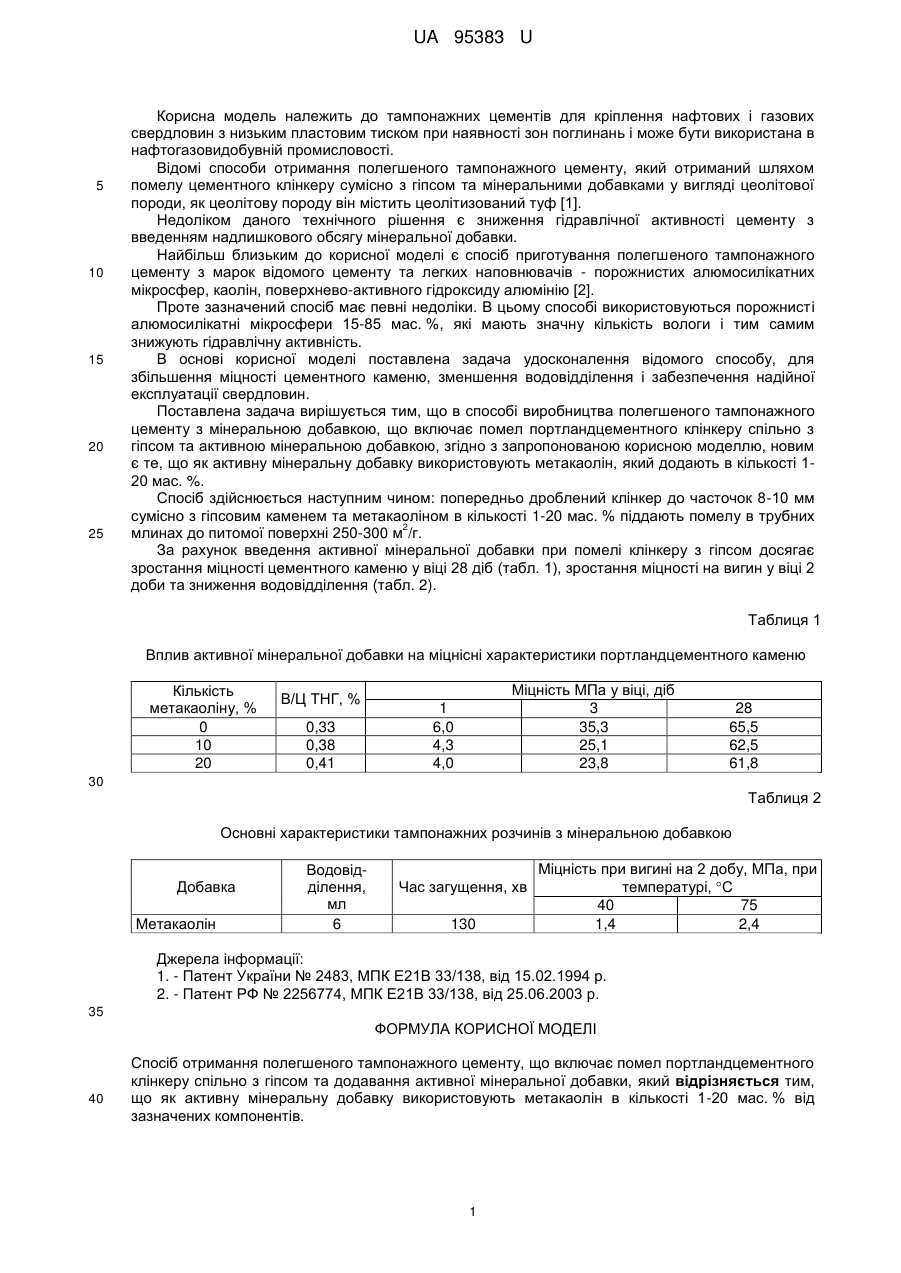

Реферат: Спосіб отримання полегшеного тампонажного цементу включає помел портландцементного клінкеру спільно з гіпсом та додавання активної мінеральної добавки. Як активну мінеральну добавку використовують метакаолін в кількості 1-20 мас. % від зазначених компонентів. UA 95383 U (12) UA 95383 U UA 95383 U 5 10 15 20 25 Корисна модель належить до тампонажних цементів для кріплення нафтових і газових свердловин з низьким пластовим тиском при наявності зон поглинань і може бути використана в нафтогазовидобувній промисловості. Відомі способи отримання полегшеного тампонажного цементу, який отриманий шляхом помелу цементного клінкеру сумісно з гіпсом та мінеральними добавками у вигляді цеолітової породи, як цеолітову породу він містить цеолітизований туф [1]. Недоліком даного технічного рішення є зниження гідравлічної активності цементу з введенням надлишкового обсягу мінеральної добавки. Найбільш близьким до корисної моделі є спосіб приготування полегшеного тампонажного цементу з марок відомого цементу та легких наповнювачів - порожнистих алюмосилікатних мікросфер, каолін, поверхнево-активного гідроксиду алюмінію [2]. Проте зазначений спосіб має певні недоліки. В цьому способі використовуються порожнисті алюмосилікатні мікросфери 15-85 мас. %, які мають значну кількість вологи і тим самим знижують гідравлічну активність. В основі корисної моделі поставлена задача удосконалення відомого способу, для збільшення міцності цементного каменю, зменшення водовідділення і забезпечення надійної експлуатації свердловин. Поставлена задача вирішується тим, що в способі виробництва полегшеного тампонажного цементу з мінеральною добавкою, що включає помел портландцементного клінкеру спільно з гіпсом та активною мінеральною добавкою, згідно з запропонованою корисною моделлю, новим є те, що як активну мінеральну добавку використовують метакаолін, який додають в кількості 120 мас. %. Спосіб здійснюється наступним чином: попередньо дроблений клінкер до часточок 8-10 мм сумісно з гіпсовим каменем та метакаоліном в кількості 1-20 мас. % піддають помелу в трубних 2 млинах до питомої поверхні 250-300 м /г. За рахунок введення активної мінеральної добавки при помелі клінкеру з гіпсом досягає зростання міцності цементного каменю у віці 28 діб (табл. 1), зростання міцності на вигин у віці 2 доби та зниження водовідділення (табл. 2). Таблиця 1 Вплив активної мінеральної добавки на міцнісні характеристики портландцементного каменю Кількість метакаоліну, % 0 10 20 В/Ц ТНГ, % 0,33 0,38 0,41 Міцність МПа у віці, діб 3 35,3 25,1 23,8 1 6,0 4,3 4,0 28 65,5 62,5 61,8 30 Таблиця 2 Основні характеристики тампонажних розчинів з мінеральною добавкою Добавка Метакаолін Водовідділення, мл 6 Час загущення, хв 130 Міцність при вигині на 2 добу, МПа, при температурі, С 40 75 1,4 2,4 Джерела інформації: 1. - Патент України № 2483, МПК Е21В 33/138, від 15.02.1994 р. 2. - Патент РФ № 2256774, МПК Е21В 33/138, від 25.06.2003 р. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб отримання полегшеного тампонажного цементу, що включає помел портландцементного клінкеру спільно з гіпсом та додавання активної мінеральної добавки, який відрізняється тим, що як активну мінеральну добавку використовують метакаолін в кількості 1-20 мас. % від зазначених компонентів. 1 UA 95383 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
