Спеціальне обладнання міні-екскаватора

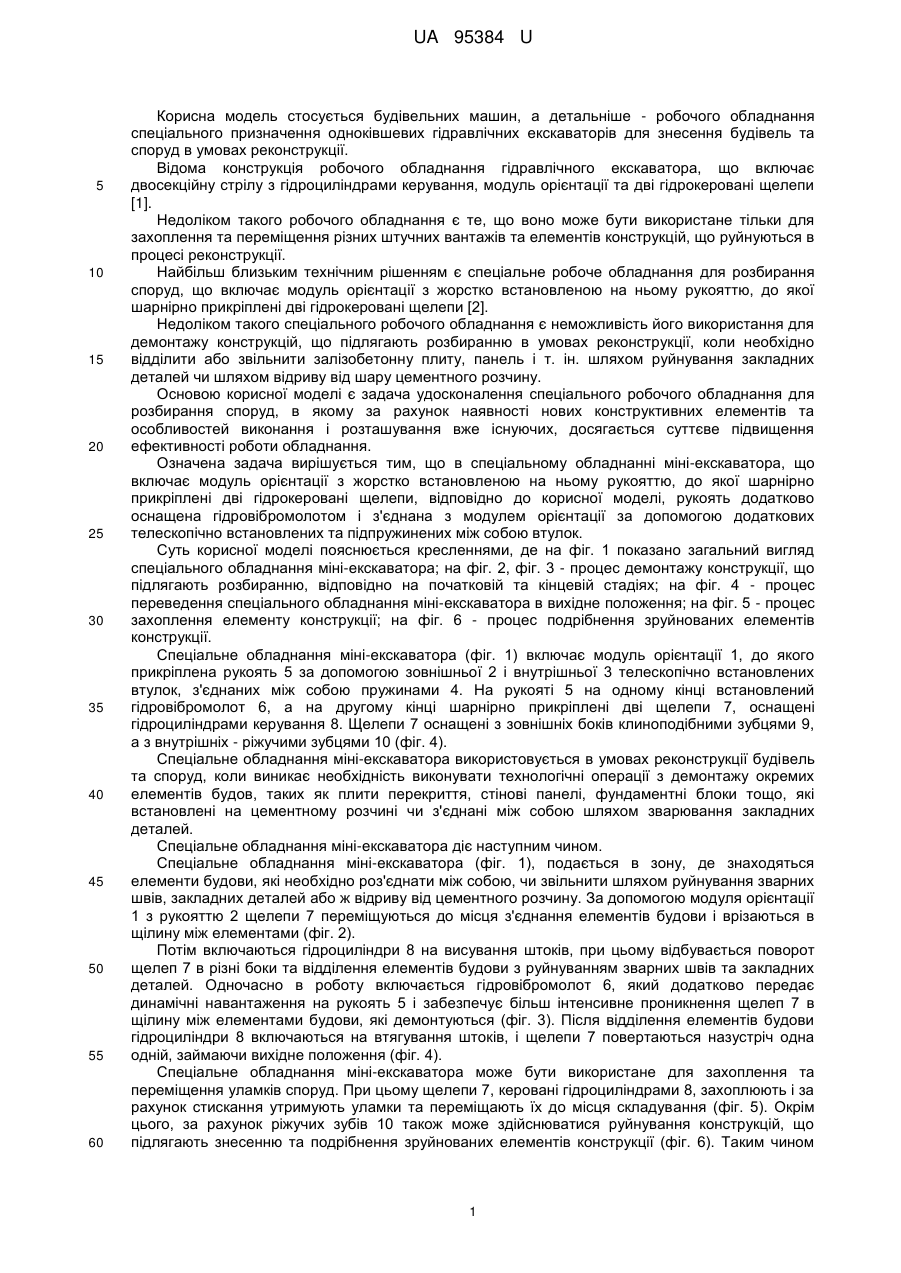

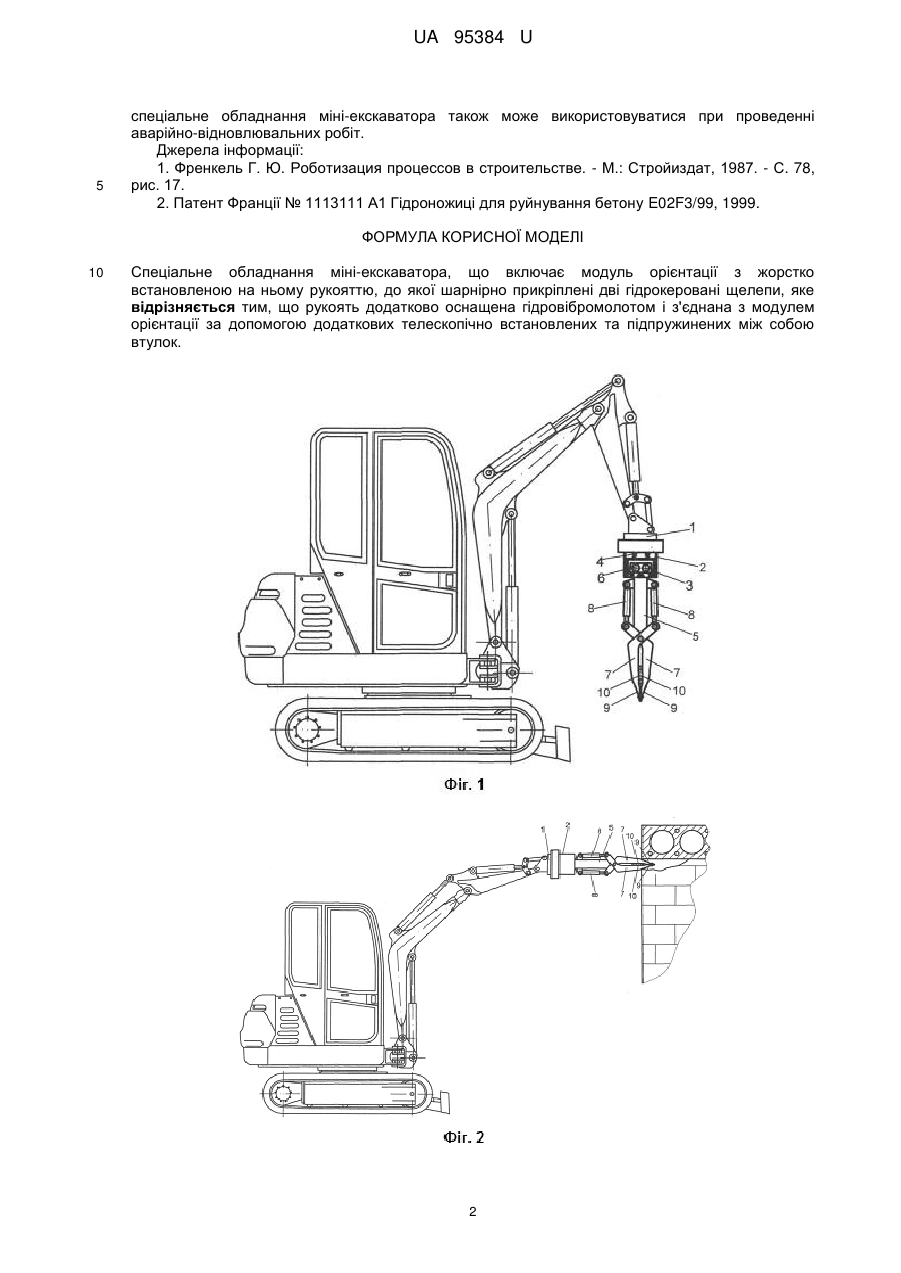

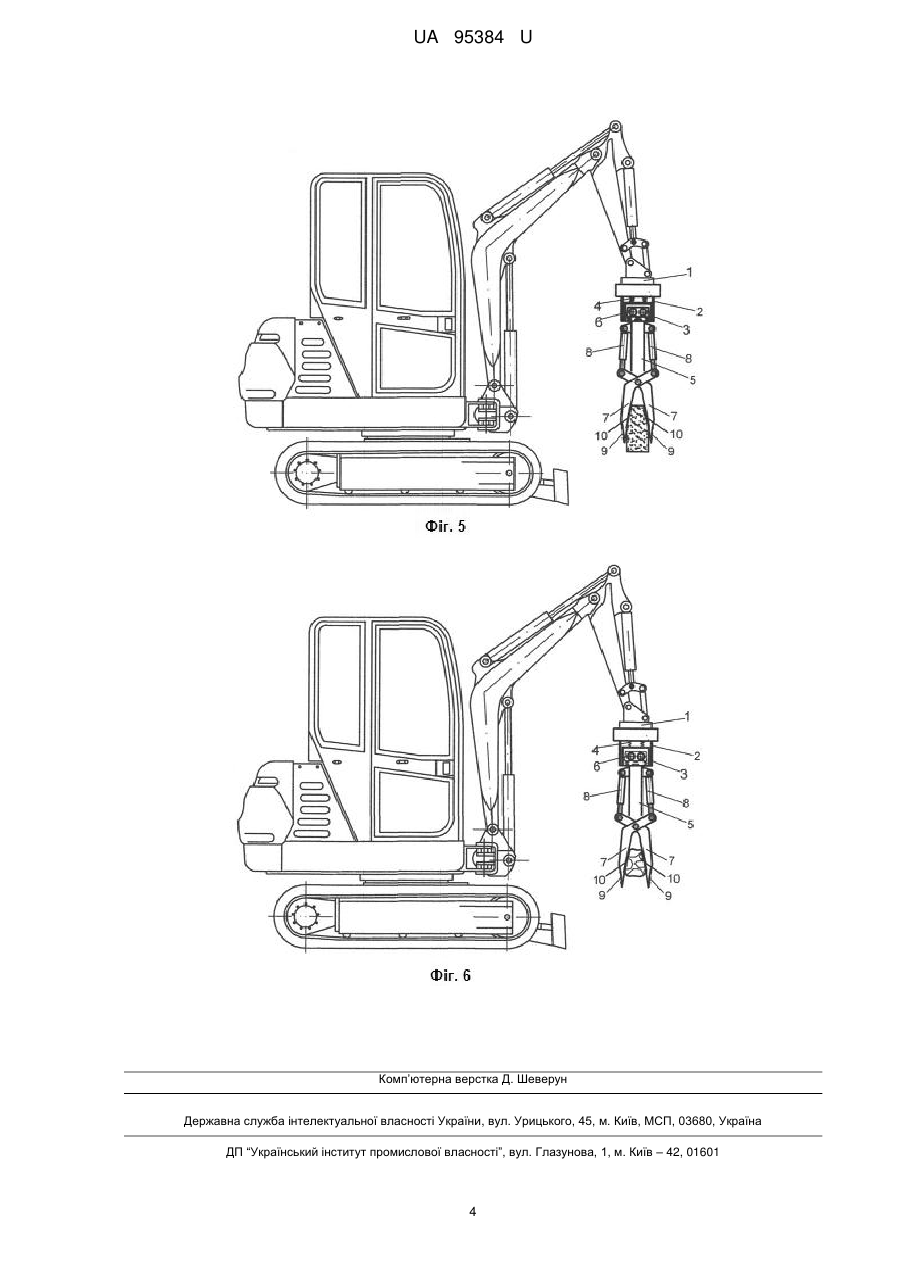

Реферат: UA 95384 U UA 95384 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується будівельних машин, а детальніше - робочого обладнання спеціального призначення одноківшевих гідравлічних екскаваторів для знесення будівель та споруд в умовах реконструкції. Відома конструкція робочого обладнання гідравлічного екскаватора, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації та дві гідрокеровані щелепи [1]. Недоліком такого робочого обладнання є те, що воно може бути використане тільки для захоплення та переміщення різних штучних вантажів та елементів конструкцій, що руйнуються в процесі реконструкції. Найбільш близьким технічним рішенням є спеціальне робоче обладнання для розбирання споруд, що включає модуль орієнтації з жорстко встановленою на ньому рукояттю, до якої шарнірно прикріплені дві гідрокеровані щелепи [2]. Недоліком такого спеціального робочого обладнання є неможливість його використання для демонтажу конструкцій, що підлягають розбиранню в умовах реконструкції, коли необхідно відділити або звільнити залізобетонну плиту, панель і т. ін. шляхом руйнування закладних деталей чи шляхом відриву від шару цементного розчину. Основою корисної моделі є задача удосконалення спеціального робочого обладнання для розбирання споруд, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення ефективності роботи обладнання. Означена задача вирішується тим, що в спеціальному обладнанні міні-екскаватора, що включає модуль орієнтації з жорстко встановленою на ньому рукояттю, до якої шарнірно прикріплені дві гідрокеровані щелепи, відповідно до корисної моделі, рукоять додатково оснащена гідровібромолотом і з'єднана з модулем орієнтації за допомогою додаткових телескопічно встановлених та підпружинених між собою втулок. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд спеціального обладнання міні-екскаватора; на фіг. 2, фіг. 3 - процес демонтажу конструкції, що підлягають розбиранню, відповідно на початковій та кінцевій стадіях; на фіг. 4 - процес переведення спеціального обладнання міні-екскаватора в вихідне положення; на фіг. 5 - процес захоплення елементу конструкції; на фіг. 6 - процес подрібнення зруйнованих елементів конструкції. Спеціальне обладнання міні-екскаватора (фіг. 1) включає модуль орієнтації 1, до якого прикріплена рукоять 5 за допомогою зовнішньої 2 і внутрішньої 3 телескопічно встановлених втулок, з'єднаних між собою пружинами 4. На рукояті 5 на одному кінці встановлений гідровібромолот 6, а на другому кінці шарнірно прикріплені дві щелепи 7, оснащені гідроциліндрами керування 8. Щелепи 7 оснащені з зовнішніх боків клиноподібними зубцями 9, а з внутрішніх - ріжучими зубцями 10 (фіг. 4). Спеціальне обладнання міні-екскаватора використовується в умовах реконструкції будівель та споруд, коли виникає необхідність виконувати технологічні операції з демонтажу окремих елементів будов, таких як плити перекриття, стінові панелі, фундаментні блоки тощо, які встановлені на цементному розчині чи з'єднані між собою шляхом зварювання закладних деталей. Спеціальне обладнання міні-екскаватора діє наступним чином. Спеціальне обладнання міні-екскаватора (фіг. 1), подається в зону, де знаходяться елементи будови, які необхідно роз'єднати між собою, чи звільнити шляхом руйнування зварних швів, закладних деталей або ж відриву від цементного розчину. За допомогою модуля орієнтації 1 з рукояттю 2 щелепи 7 переміщуються до місця з'єднання елементів будови і врізаються в щілину між елементами (фіг. 2). Потім включаються гідроциліндри 8 на висування штоків, при цьому відбувається поворот щелеп 7 в різні боки та відділення елементів будови з руйнуванням зварних швів та закладних деталей. Одночасно в роботу включається гідровібромолот 6, який додатково передає динамічні навантаження на рукоять 5 і забезпечує більш інтенсивне проникнення щелеп 7 в щілину між елементами будови, які демонтуються (фіг. 3). Після відділення елементів будови гідроциліндри 8 включаються на втягування штоків, і щелепи 7 повертаються назустріч одна одній, займаючи вихідне положення (фіг. 4). Спеціальне обладнання міні-екскаватора може бути використане для захоплення та переміщення уламків споруд. При цьому щелепи 7, керовані гідроциліндрами 8, захоплюють і за рахунок стискання утримують уламки та переміщають їх до місця складування (фіг. 5). Окрім цього, за рахунок ріжучих зубів 10 також може здійснюватися руйнування конструкцій, що підлягають знесенню та подрібнення зруйнованих елементів конструкції (фіг. 6). Таким чином 1 UA 95384 U 5 спеціальне обладнання міні-екскаватора також може використовуватися при проведенні аварійно-відновлювальних робіт. Джерела інформації: 1. Френкель Г. Ю. Роботизация процессов в строительстве. - М.: Стройиздат, 1987. - С. 78, рис. 17. 2. Патент Франції № 1113111 А1 Гідроножиці для руйнування бетону E02F3/99, 1999. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спеціальне обладнання міні-екскаватора, що включає модуль орієнтації з жорстко встановленою на ньому рукояттю, до якої шарнірно прикріплені дві гідрокеровані щелепи, яке відрізняється тим, що рукоять додатково оснащена гідровібромолотом і з'єднана з модулем орієнтації за допомогою додаткових телескопічно встановлених та підпружинених між собою втулок. 2 UA 95384 U 3 UA 95384 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
