Спосіб виробництва цементу з мінеральною добавкою

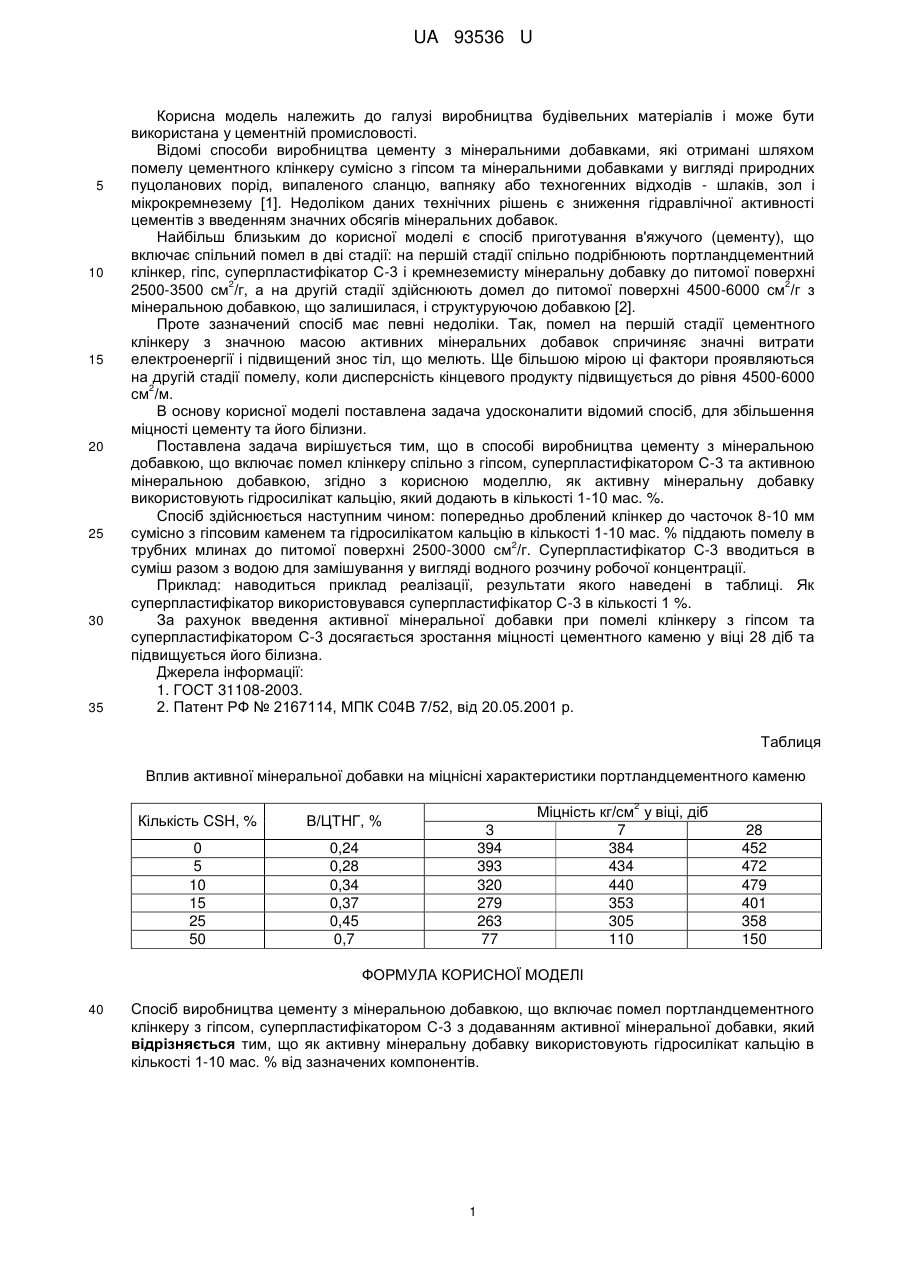

Реферат: UA 93536 U UA 93536 U 5 10 15 20 25 30 35 Корисна модель належить до галузі виробництва будівельних матеріалів і може бути використана у цементній промисловості. Відомі способи виробництва цементу з мінеральними добавками, які отримані шляхом помелу цементного клінкеру сумісно з гіпсом та мінеральними добавками у вигляді природних пуцоланових порід, випаленого сланцю, вапняку або техногенних відходів - шлаків, зол і мікрокремнезему [1]. Недоліком даних технічних рішень є зниження гідравлічної активності цементів з введенням значних обсягів мінеральних добавок. Найбільш близьким до корисної моделі є спосіб приготування в'яжучого (цементу), що включає спільний помел в дві стадії: на першій стадії спільно подрібнюють портландцементний клінкер, гіпс, суперпластифікатор С-3 і кремнеземисту мінеральну добавку до питомої поверхні 2 2 2500-3500 см /г, а на другій стадії здійснюють домел до питомої поверхні 4500-6000 см /г з мінеральною добавкою, що залишилася, і структуруючою добавкою [2]. Проте зазначений спосіб має певні недоліки. Так, помел на першій стадії цементного клінкеру з значною масою активних мінеральних добавок спричиняє значні витрати електроенергії і підвищений знос тіл, що мелють. Ще більшою мірою ці фактори проявляються на другій стадії помелу, коли дисперсність кінцевого продукту підвищується до рівня 4500-6000 2 см /м. В основу корисної моделі поставлена задача удосконалити відомий спосіб, для збільшення міцності цементу та його білизни. Поставлена задача вирішується тим, що в способі виробництва цементу з мінеральною добавкою, що включає помел клінкеру спільно з гіпсом, суперпластифікатором С-3 та активною мінеральною добавкою, згідно з корисною моделлю, як активну мінеральну добавку використовують гідросилікат кальцію, який додають в кількості 1-10 мас. %. Спосіб здійснюється наступним чином: попередньо дроблений клінкер до часточок 8-10 мм сумісно з гіпсовим каменем та гідросилікатом кальцію в кількості 1-10 мас. % піддають помелу в 2 трубних млинах до питомої поверхні 2500-3000 см /г. Суперпластифікатор С-3 вводиться в суміш разом з водою для замішування у вигляді водного розчину робочої концентрації. Приклад: наводиться приклад реалізації, результати якого наведені в таблиці. Як суперпластифікатор використовувався суперпластифікатор С-3 в кількості 1 %. За рахунок введення активної мінеральної добавки при помелі клінкеру з гіпсом та суперпластифікатором С-3 досягається зростання міцності цементного каменю у віці 28 діб та підвищується його білизна. Джерела інформації: 1. ГОСТ 31108-2003. 2. Патент РФ № 2167114, МПК С04В 7/52, від 20.05.2001 р. Таблиця Вплив активної мінеральної добавки на міцнісні характеристики портландцементного каменю 2 Кількість CSH, % В/ЦТНГ, % 0 5 10 15 25 50 0,24 0,28 0,34 0,37 0,45 0,7 3 394 393 320 279 263 77 Міцність кг/см у віці, діб 7 384 434 440 353 305 110 28 452 472 479 401 358 150 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб виробництва цементу з мінеральною добавкою, що включає помел портландцементного клінкеру з гіпсом, суперпластифікатором С-3 з додаванням активної мінеральної добавки, який відрізняється тим, що як активну мінеральну добавку використовують гідросилікат кальцію в кількості 1-10 мас. % від зазначених компонентів. 1 UA 93536 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
