Подрібнювач кормів

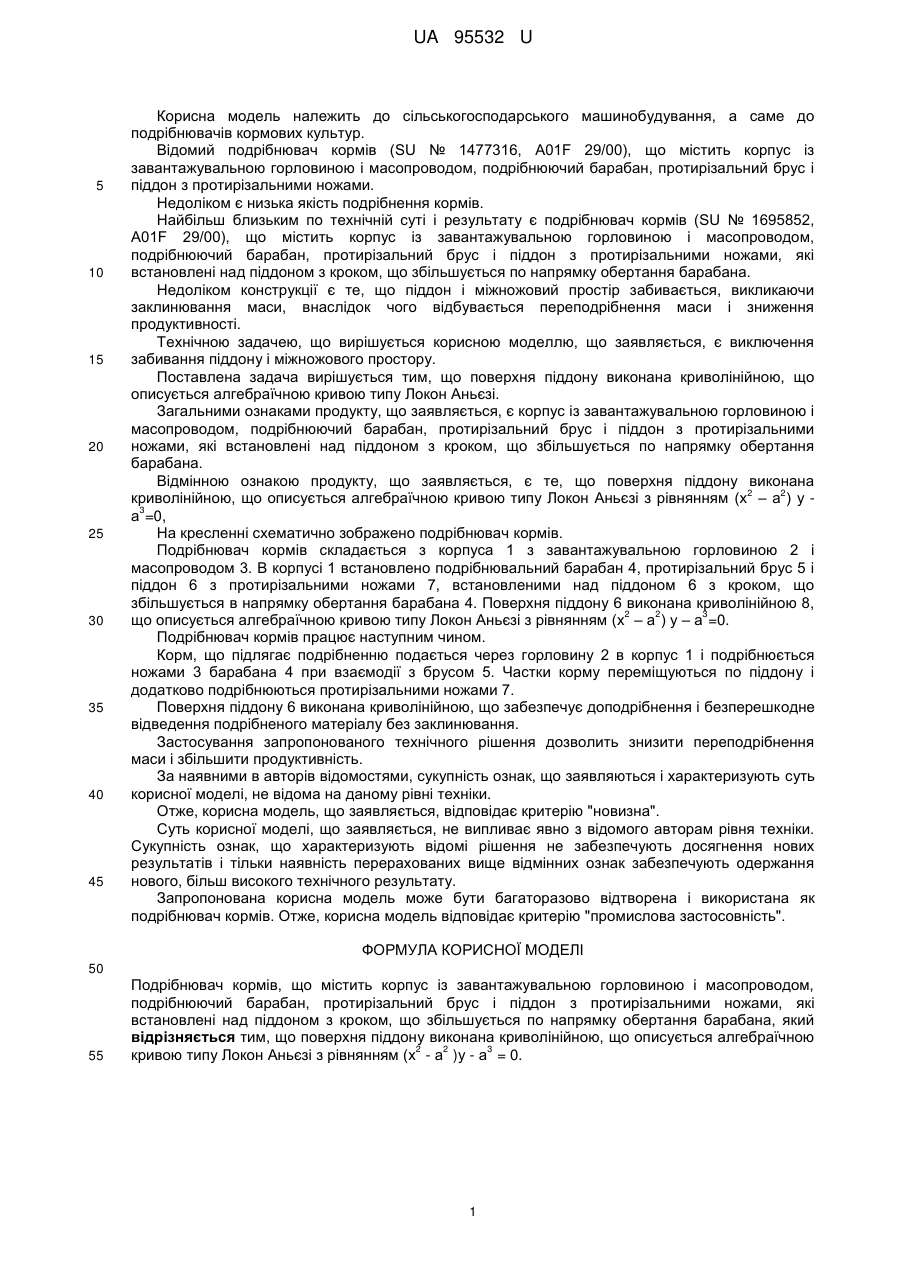

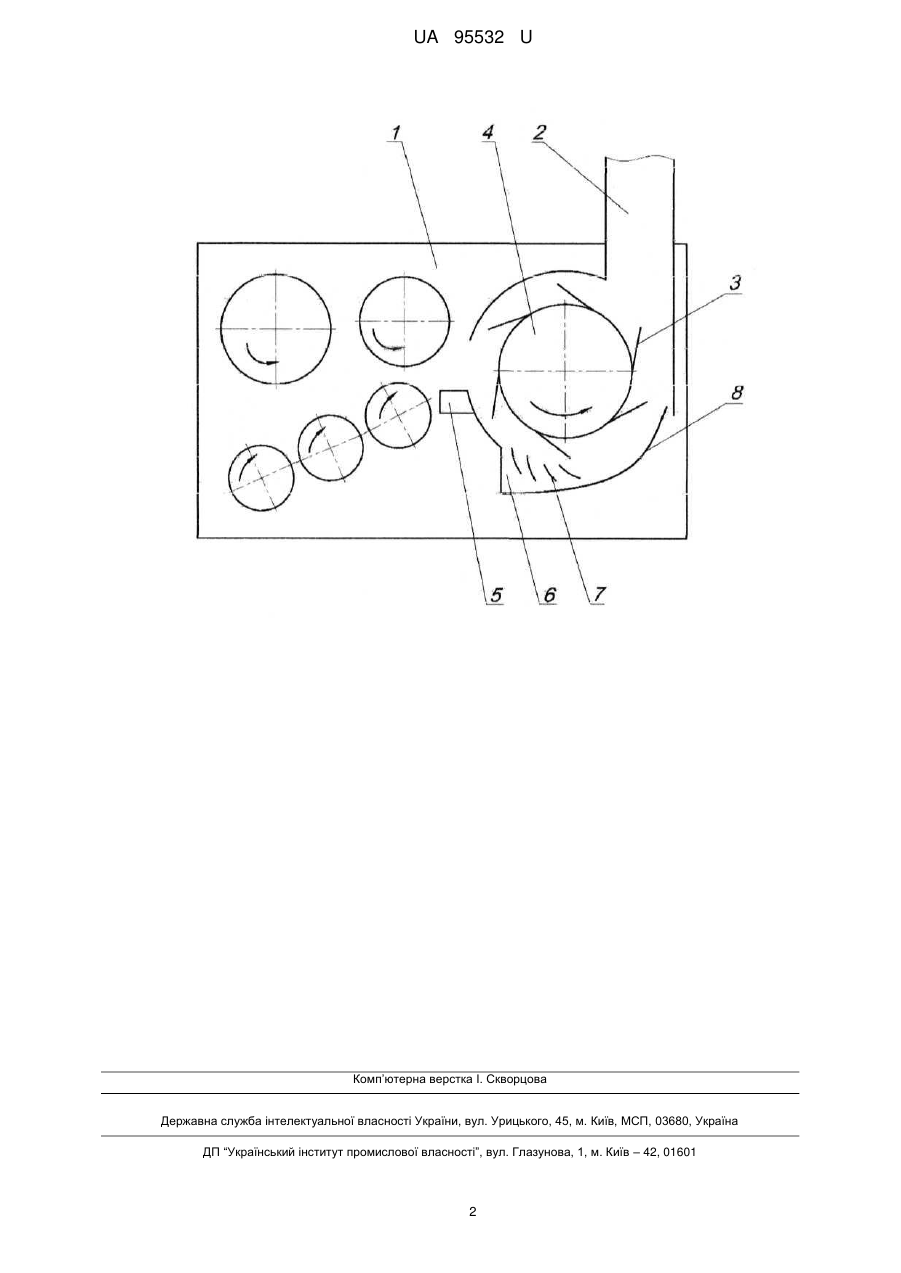

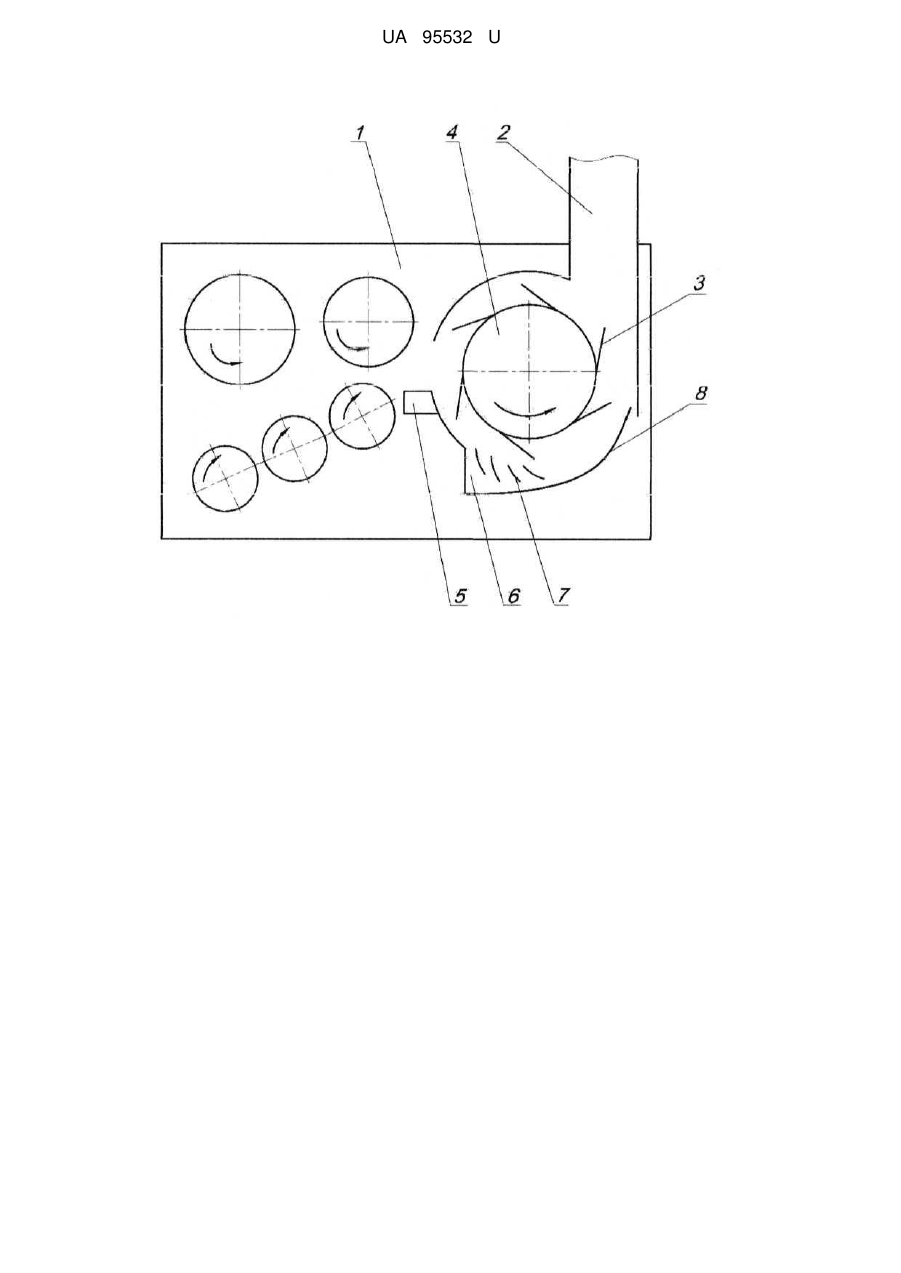

Реферат: Подрібнювач кормів містить корпус із завантажувальною горловиною і масопроводом, подрібнюючий барабан, протирізальний брус і піддон з протирізальними ножами, які встановлені над піддоном з кроком, що збільшується по напрямку обертання барабана. Поверхня піддону виконана криволінійною, що описується алгебраїчною кривою типу Локон 2 2 3 Аньєзі з рівнянням (х - а )у - а = 0. UA 95532 U (54) ПОДРІБНЮВАЧ КОРМІВ UA 95532 U UA 95532 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, а саме до подрібнювачів кормових культур. Відомий подрібнювач кормів (SU № 1477316, А01F 29/00), що містить корпус із завантажувальною горловиною і масопроводом, подрібнюючий барабан, протирізальний брус і піддон з протирізальними ножами. Недоліком є низька якість подрібнення кормів. Найбільш близьким по технічній суті і результату є подрібнювач кормів (SU № 1695852, А01F 29/00), що містить корпус із завантажувальною горловиною і масопроводом, подрібнюючий барабан, протирізальний брус і піддон з протирізальними ножами, які встановлені над піддоном з кроком, що збільшується по напрямку обертання барабана. Недоліком конструкції є те, що піддон і міжножовий простір забивається, викликаючи заклинювання маси, внаслідок чого відбувається переподрібнення маси і зниження продуктивності. Технічною задачею, що вирішується корисною моделлю, що заявляється, є виключення забивання піддону і міжножового простору. Поставлена задача вирішується тим, що поверхня піддону виконана криволінійною, що описується алгебраїчною кривою типу Локон Аньєзі. Загальними ознаками продукту, що заявляється, є корпус із завантажувальною горловиною і масопроводом, подрібнюючий барабан, протирізальний брус і піддон з протирізальними ножами, які встановлені над піддоном з кроком, що збільшується по напрямку обертання барабана. Відмінною ознакою продукту, що заявляється, є те, що поверхня піддону виконана 2 2 криволінійною, що описується алгебраїчною кривою типу Локон Аньєзі з рівнянням (х – а ) у 3 а =0, На кресленні схематично зображено подрібнювач кормів. Подрібнювач кормів складається з корпуса 1 з завантажувальною горловиною 2 і масопроводом 3. В корпусі 1 встановлено подрібнювальний барабан 4, протирізальний брус 5 і піддон 6 з протирізальними ножами 7, встановленими над піддоном 6 з кроком, що збільшується в напрямку обертання барабана 4. Поверхня піддону 6 виконана криволінійною 8, 2 2 3 що описується алгебраїчною кривою типу Локон Аньєзі з рівнянням (х – а ) у – а =0. Подрібнювач кормів працює наступним чином. Корм, що підлягає подрібненню подається через горловину 2 в корпус 1 і подрібнюється ножами 3 барабана 4 при взаємодії з брусом 5. Частки корму переміщуються по піддону і додатково подрібнюються протирізальними ножами 7. Поверхня піддону 6 виконана криволінійною, що забезпечує доподрібнення і безперешкодне відведення подрібненого матеріалу без заклинювання. Застосування запропонованого технічного рішення дозволить знизити переподрібнення маси і збільшити продуктивність. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як подрібнювач кормів. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Подрібнювач кормів, що містить корпус із завантажувальною горловиною і масопроводом, подрібнюючий барабан, протирізальний брус і піддон з протирізальними ножами, які встановлені над піддоном з кроком, що збільшується по напрямку обертання барабана, який відрізняється тим, що поверхня піддону виконана криволінійною, що описується алгебраїчною 2 2 3 кривою типу Локон Аньєзі з рівнянням (х - а )у - а = 0. 1 UA 95532 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
