Кришка для пляшки

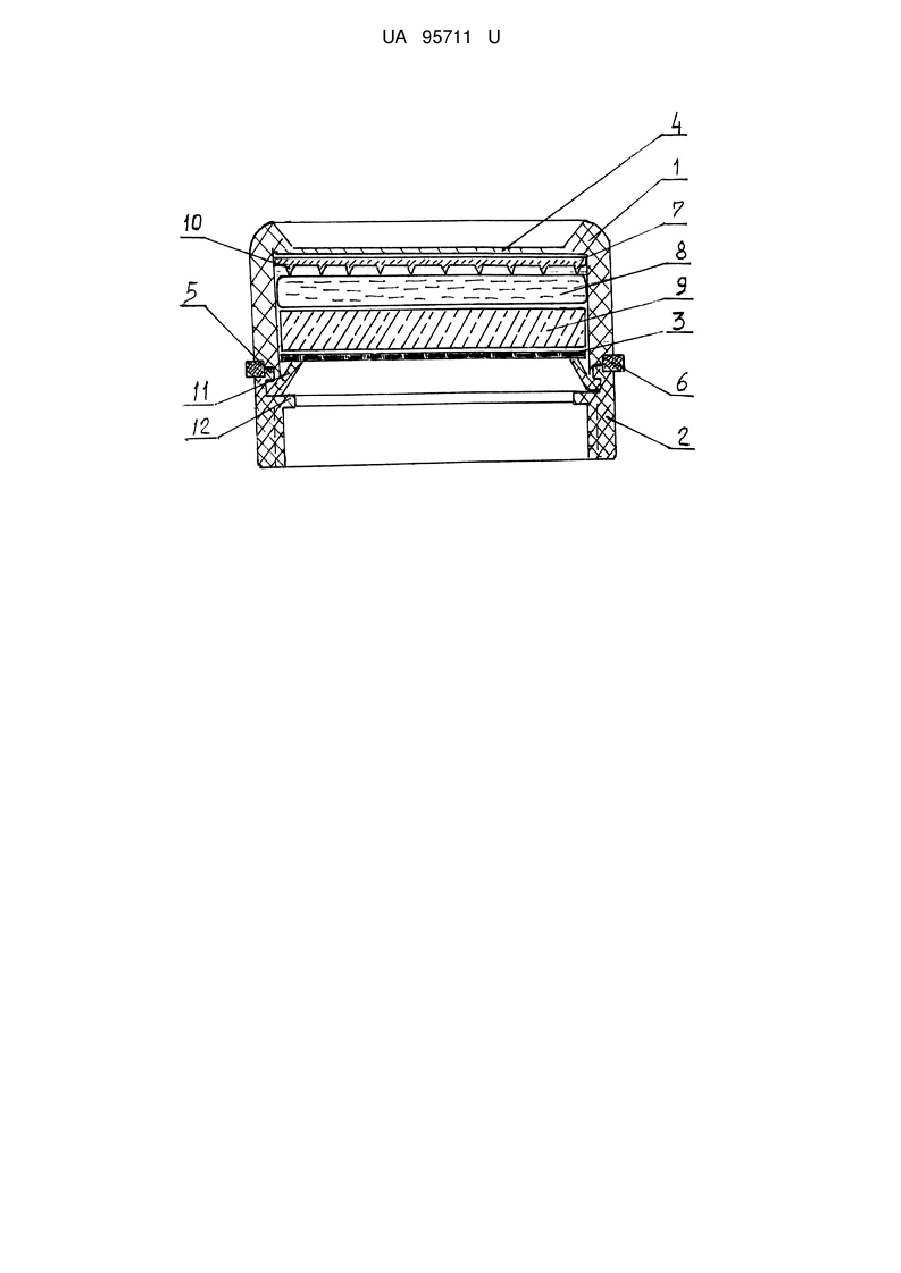

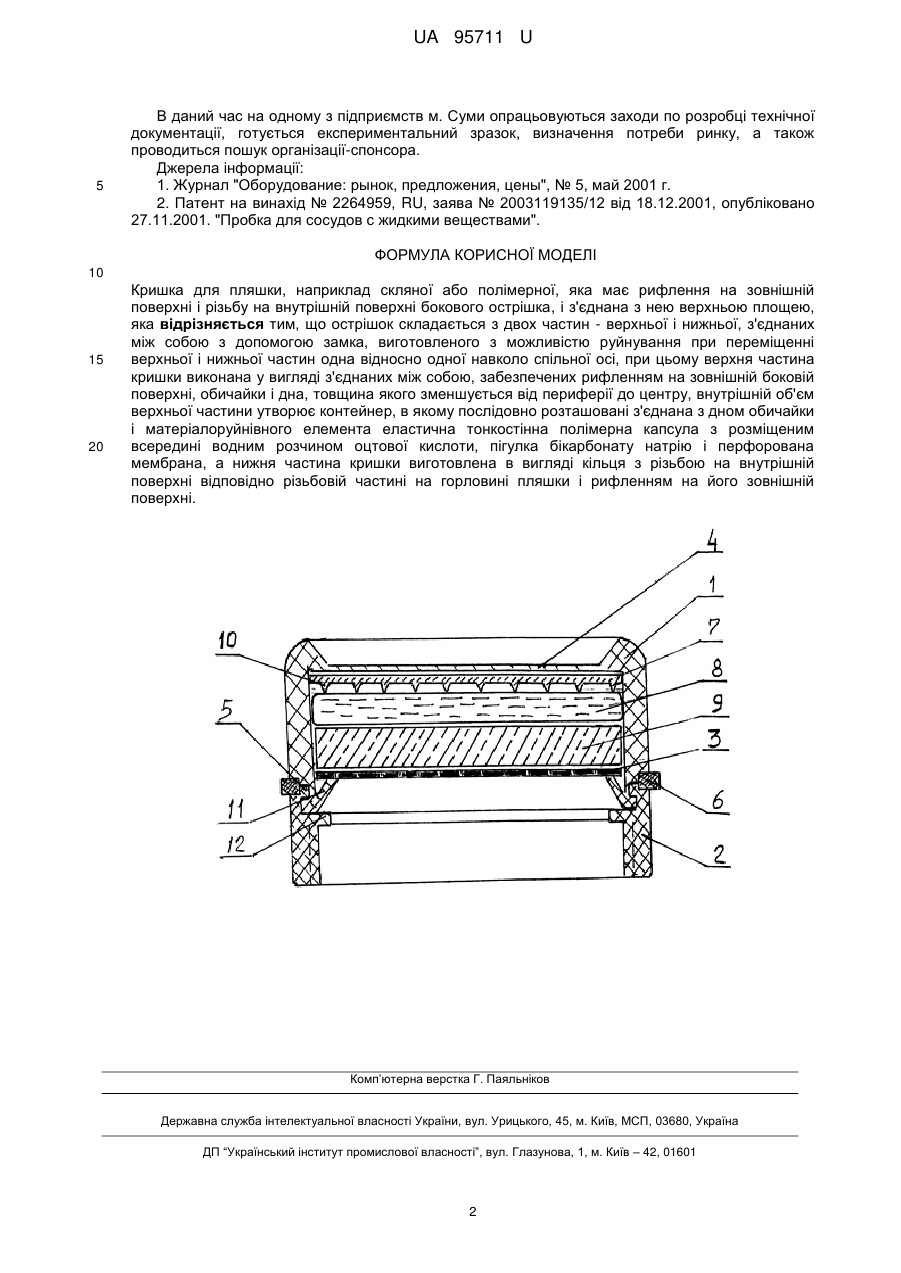

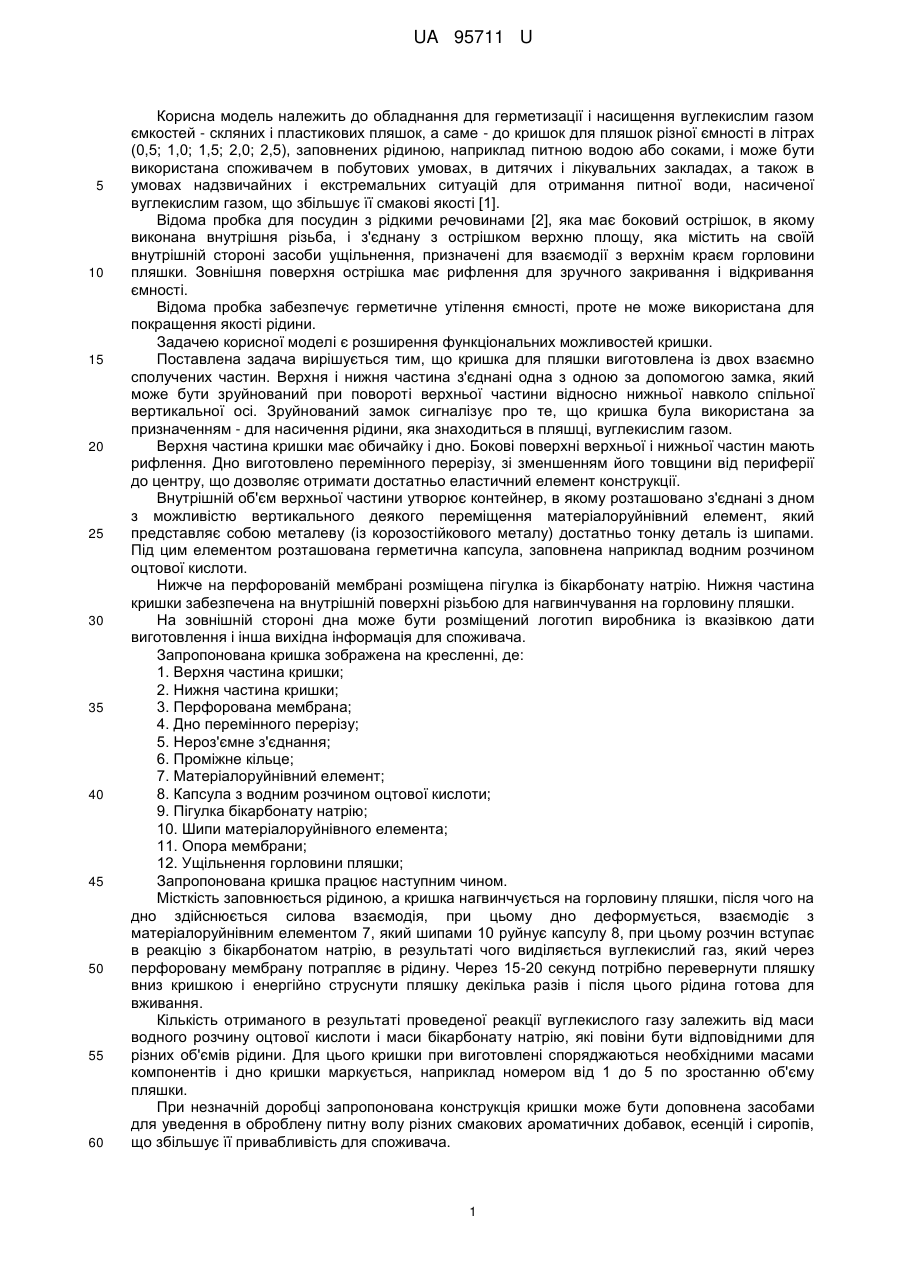

Реферат: Кришка для пляшки має рифлення на зовнішній поверхні і різьбу на внутрішній поверхні бокового острішка, і з'єднана з нею верхньою площею. Острішок складається з двох частин верхньої і нижньої, з'єднаних між собою з допомогою замка, виготовленого з можливістю руйнування при переміщенні верхньої і нижньої частин одна відносно одної навколо спільної осі. Верхня частина кришки виконана у вигляді з'єднаних між собою, забезпечених рифленням на зовнішній боковій поверхні, обичайки і дна, товщина якого зменшується від периферії до центру. Внутрішній об'єм верхньої частини утворює контейнер, в якому послідовно розташовані з'єднана з дном обичайки і матеріалоруйнівного елемента еластична тонкостінна полімерна капсула з розміщеним всередині водним розчином оцтової кислоти, пігулка бікарбонату натрію і перфорована мембрана, а нижня частина кришки виготовлена в вигляді кільця з різьбою на внутрішній поверхні відповідно різьбовій частині на горловині пляшки і рифленням на його зовнішній поверхні. UA 95711 U (54) КРИШКА ДЛЯ ПЛЯШКИ UA 95711 U UA 95711 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для герметизації і насищення вуглекислим газом ємкостей - скляних і пластикових пляшок, а саме - до кришок для пляшок різної ємності в літрах (0,5; 1,0; 1,5; 2,0; 2,5), заповнених рідиною, наприклад питною водою або соками, і може бути використана споживачем в побутових умовах, в дитячих і лікувальних закладах, а також в умовах надзвичайних і екстремальних ситуацій для отримання питної води, насиченої вуглекислим газом, що збільшує її смакові якості [1]. Відома пробка для посудин з рідкими речовинами [2], яка має боковий острішок, в якому виконана внутрішня різьба, і з'єднану з острішком верхню площу, яка містить на своїй внутрішній стороні засоби ущільнення, призначені для взаємодії з верхнім краєм горловини пляшки. Зовнішня поверхня острішка має рифлення для зручного закривання і відкривання ємності. Відома пробка забезпечує герметичне утілення ємності, проте не може використана для покращення якості рідини. Задачею корисної моделі є розширення функціональних можливостей кришки. Поставлена задача вирішується тим, що кришка для пляшки виготовлена із двох взаємно сполучених частин. Верхня і нижня частина з'єднані одна з одною за допомогою замка, який може бути зруйнований при повороті верхньої частини відносно нижньої навколо спільної вертикальної осі. Зруйнований замок сигналізує про те, що кришка була використана за призначенням - для насичення рідини, яка знаходиться в пляшці, вуглекислим газом. Верхня частина кришки має обичайку і дно. Бокові поверхні верхньої і нижньої частин мають рифлення. Дно виготовлено перемінного перерізу, зі зменшенням його товщини від периферії до центру, що дозволяє отримати достатньо еластичний елемент конструкції. Внутрішній об'єм верхньої частини утворює контейнер, в якому розташовано з'єднані з дном з можливістю вертикального деякого переміщення матеріалоруйнівний елемент, який представляє собою металеву (із корозостійкового металу) достатньо тонку деталь із шипами. Під цим елементом розташована герметична капсула, заповнена наприклад водним розчином оцтової кислоти. Нижче на перфорованій мембрані розміщена пігулка із бікарбонату натрію. Нижня частина кришки забезпечена на внутрішній поверхні різьбою для нагвинчування на горловину пляшки. На зовнішній стороні дна може бути розміщений логотип виробника із вказівкою дати виготовлення і інша вихідна інформація для споживача. Запропонована кришка зображена на кресленні, де: 1. Верхня частина кришки; 2. Нижня частина кришки; 3. Перфорована мембрана; 4. Дно перемінного перерізу; 5. Нероз'ємне з'єднання; 6. Проміжне кільце; 7. Матеріалоруйнівний елемент; 8. Капсула з водним розчином оцтової кислоти; 9. Пігулка бікарбонату натрію; 10. Шипи матеріалоруйнівного елемента; 11. Опора мембрани; 12. Ущільнення горловини пляшки; Запропонована кришка працює наступним чином. Місткість заповнюється рідиною, а кришка нагвинчується на горловину пляшки, після чого на дно здійснюється силова взаємодія, при цьому дно деформується, взаємодіє з матеріалоруйнівним елементом 7, який шипами 10 руйнує капсулу 8, при цьому розчин вступає в реакцію з бікарбонатом натрію, в результаті чого виділяється вуглекислий газ, який через перфоровану мембрану потрапляє в рідину. Через 15-20 секунд потрібно перевернути пляшку вниз кришкою і енергійно струснути пляшку декілька разів і після цього рідина готова для вживання. Кількість отриманого в результаті проведеної реакції вуглекислого газу залежить від маси водного розчину оцтової кислоти і маси бікарбонату натрію, які повіни бути відповідними для різних об'ємів рідини. Для цього кришки при виготовлені споряджаються необхідними масами компонентів і дно кришки маркується, наприклад номером від 1 до 5 по зростанню об'єму пляшки. При незначній доробці запропонована конструкція кришки може бути доповнена засобами для уведення в оброблену питну волу різних смакових ароматичних добавок, есенцій і сиропів, що збільшує її привабливість для споживача. 1 UA 95711 U 5 В даний час на одному з підприємств м. Суми опрацьовуються заходи по розробці технічної документації, готується експериментальний зразок, визначення потреби ринку, а також проводиться пошук організації-спонсора. Джерела інформації: 1. Журнал "Оборудование: рынок, предложения, цены", № 5, май 2001 г. 2. Патент на винахід № 2264959, RU, заява № 2003119135/12 від 18.12.2001, опубліковано 27.11.2001. "Пробка для сосудов с жидкими веществами". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Кришка для пляшки, наприклад скляної або полімерної, яка має рифлення на зовнішній поверхні і різьбу на внутрішній поверхні бокового острішка, і з'єднана з нею верхньою площею, яка відрізняється тим, що острішок складається з двох частин - верхньої і нижньої, з'єднаних між собою з допомогою замка, виготовленого з можливістю руйнування при переміщенні верхньої і нижньої частин одна відносно одної навколо спільної осі, при цьому верхня частина кришки виконана у вигляді з'єднаних між собою, забезпечених рифленням на зовнішній боковій поверхні, обичайки і дна, товщина якого зменшується від периферії до центру, внутрішній об'єм верхньої частини утворює контейнер, в якому послідовно розташовані з'єднана з дном обичайки і матеріалоруйнівного елемента еластична тонкостінна полімерна капсула з розміщеним всередині водним розчином оцтової кислоти, пігулка бікарбонату натрію і перфорована мембрана, а нижня частина кришки виготовлена в вигляді кільця з різьбою на внутрішній поверхні відповідно різьбовій частині на горловині пляшки і рифленням на його зовнішній поверхні. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
