Спосіб виготовлення виробів з бетону, дисперсно-армованого мінеральними волокнами (скляними або базальтовими)

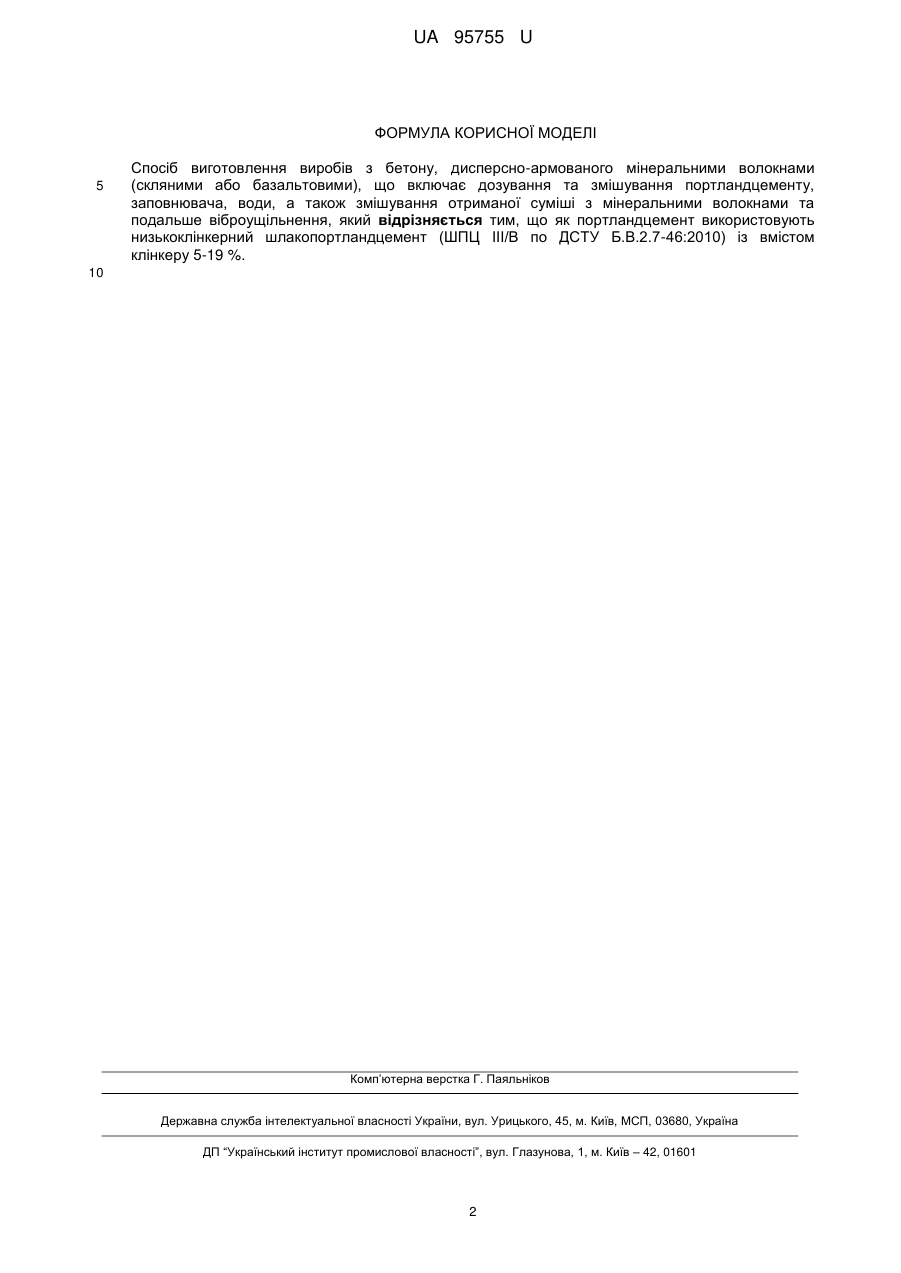

Реферат: Спосіб виготовлення виробів з бетону, дисперсно-армованого мінеральними волокнами (скляними або базальтовими), включає дозування та змішування портландцементу, заповнювача, води, а також змішування отриманої суміші з мінеральними волокнами та подальше віброущільнення. Як портландцемент використовують низькоклінкерний шлакопортландцемент з вмістом клінкеру 5-19 %. UA 95755 U (54) СПОСІБ ВИГОТОВЛЕННЯ ВИРОБІВ З БЕТОНУ, ДИСПЕРСНО-АРМОВАНОГО МІНЕРАЛЬНИМИ ВОЛОКНАМИ (СКЛЯНИМИ АБО БАЗАЛЬТОВИМИ) UA 95755 U UA 95755 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до промисловості будівельних матеріалів і може бути використана на підприємствах з виготовлення бетонних та залізобетонних виробів. Відомий спосіб виготовлення виробів з бетону, дисперсно-армованого мінеральними волокнами (скляними або базальтовими), що включає дозування та змішування портландцементу (І або ІІ-го типів, ШПЦ III/А та ШПЦ ІІІ/Б по ДСТУ Б.В.2.7-46:2010), заповнювача, води, а також мінеральних волокон з подальшим ущільненням на вібромайданчику (Русанова Н.Г., Пальчик ПП. , Рижанкова Л.М. Технологія бетонних і залізобетонних конструкцій. Частина 2 "Виготовлення бетонних і залізобетонних конструкцій". Київ: Вища школа. - с. 102…104). Недоліком цього способу є корозія та руйнування мінеральних волокон в лужному середовищі гідратованого портландцементу, в результаті чого вироби втрачають несучу здатність. Відомий спосіб виготовлення виробів з бетону, дисперсно-армованого мінеральними волокнами (скляними або базальтовими), що включає дозування та змішування портландцементу (І або ІІ-го типів, ШПЦ ІІІ/А та ШПЦ ІІІ/Б по ДСТУ Б.В.2.7-46:2010), заповнювача, води а також мінеральних волокон з подальшим ущільненням на вібромайданчику в умовах дії постійного електричного струму у спеціальній установці (патент РФ RU (11) 2296670 (13) С1). Недоліком цього способу є його складність внаслідок необхідності використання спеціальної установки а також корозія та руйнування мінеральної фібри в лужному середовищі гідратованого портландцементу, в результаті чого вироби втрачають несучу здатність. Найбільш близьким аналогом до запропонованого є спосіб виготовлення виробів з бетону, дисперсно-армованого мінеральними волокнами (скляними або базальтовими), що включає дозування та змішування портландцементу (І або ІІ-го типів, ШПЦ ІІІ/А та ШПЦ ІІІ/Б по ДСТУ Б.В.2.7-46:2010), заповнювача, води а також змішування отриманої суміші з мінеральними волокнами з подальшим віброущільненням (АС СРСР № 1673446 А1). Недоліком цього способу є корозія та руйнування мінеральних волокон в лужному середовищі гідратованого портландцементу, в результаті чого вироби втрачають несучу здатність. Задачею корисної моделі є збільшення корозійної стійкості мінеральних волокон в бетонах, дисперсно-армованих мінеральними волокнами (скляними або базальтовими). Поставлена задача вирішується тим, що у способі виготовлення виробів з бетону, дисперсно-армованого мінеральними волокнами (скляними або базальтовими), що включає дозування та змішування портландцементу, заповнювача, води, а також змішування отриманої суміші з мінеральними волокнами та подальше віброущільнення, як портландцемент використовують низькоклінкерний шлакопортландцемент (ШПЦ ІІІ/В по ДСТУ Б.В.2.7-46:2010) зі вмістом клінкеру 5-19 %. Низький вміст клінкеру у такому шлакопортландцементі сприяє зменшенню лужності затверділого бетону на цьому цементі до величини водневого показника в межах 10-12, в той час як у випадку використання портландцементу за найближчим аналогом (І або ІІ-го типів, ШПЦ ІІІ/А та ШПЦ ІІІ/Б по ДСТУ Б.В.2.7-46:2010) водневий показник затверділого бетону складає 12-14. При використанні шлакопортландцементу зі вмістом клінкеру 5-19 % корозія базальтових та скляних волокон не відбувається і несуча здатність дисперсно-армованих бетонних виробів не зменшується. При зростанні вмісту клінкеру понад 19 % корозійний вплив лужності затверділого бетону на мінеральні волокна (скляні або базальтові) збільшується, в результаті чого виріб втрачає несучу здатність. При зменшенні вмісту клінкеру нижче 5 % вміст його стає недостатнім для гідратації та твердіння шлакопортландцементу, в результаті чого бетон не набирає проектної міцності. Спосіб здійснюють наступним чином. Компоненти бетонної суміші - низькоклінкерний шлакопортландцемент, заповнювач і воду дозують та змішують у змішувачі примусової дії, після чого дозують та змішують з отриманою сумішшю віддозовану кількість мінеральних волокон (скляних або базальтових). З отриманої дисперсно-армованої суміші шляхом віброущільнення формують бетонні вироби. Мінеральні волокна в дисперсно-армованих бетонах за заявленим способом виготовлення виробів з дисперсно-армованого мінеральними волокнами (скляними або базальтовими) бетону характеризуються високою корозійною стійкістю в умовах лужної корозії в середовищі бетону спостереження протягом 10 років не виявили суттєвих ознак корозії, в той час як в дисперсноармованих бетонах за найближчим аналогом мінеральні волокна активно кородували і, в результаті чого, вироби втрачали несучу здатність. 1 UA 95755 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб виготовлення виробів з бетону, дисперсно-армованого мінеральними волокнами (скляними або базальтовими), що включає дозування та змішування портландцементу, заповнювача, води, а також змішування отриманої суміші з мінеральними волокнами та подальше віброущільнення, який відрізняється тим, що як портландцемент використовують низькоклінкерний шлакопортландцемент (ШПЦ ІІІ/В по ДСТУ Б.В.2.7-46:2010) із вмістом клінкеру 5-19 %. 10 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
