Спосіб виготовлення виробів з бетону

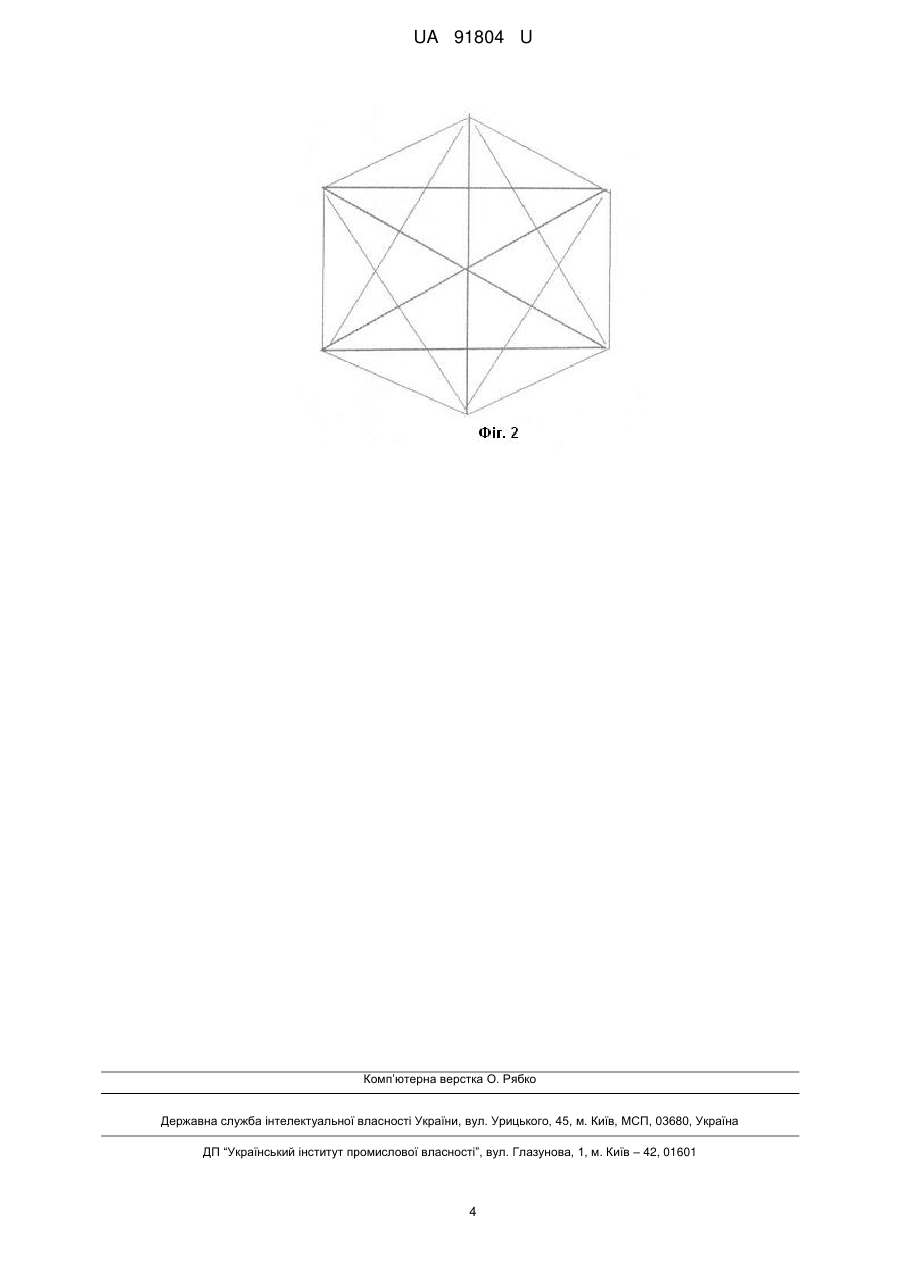

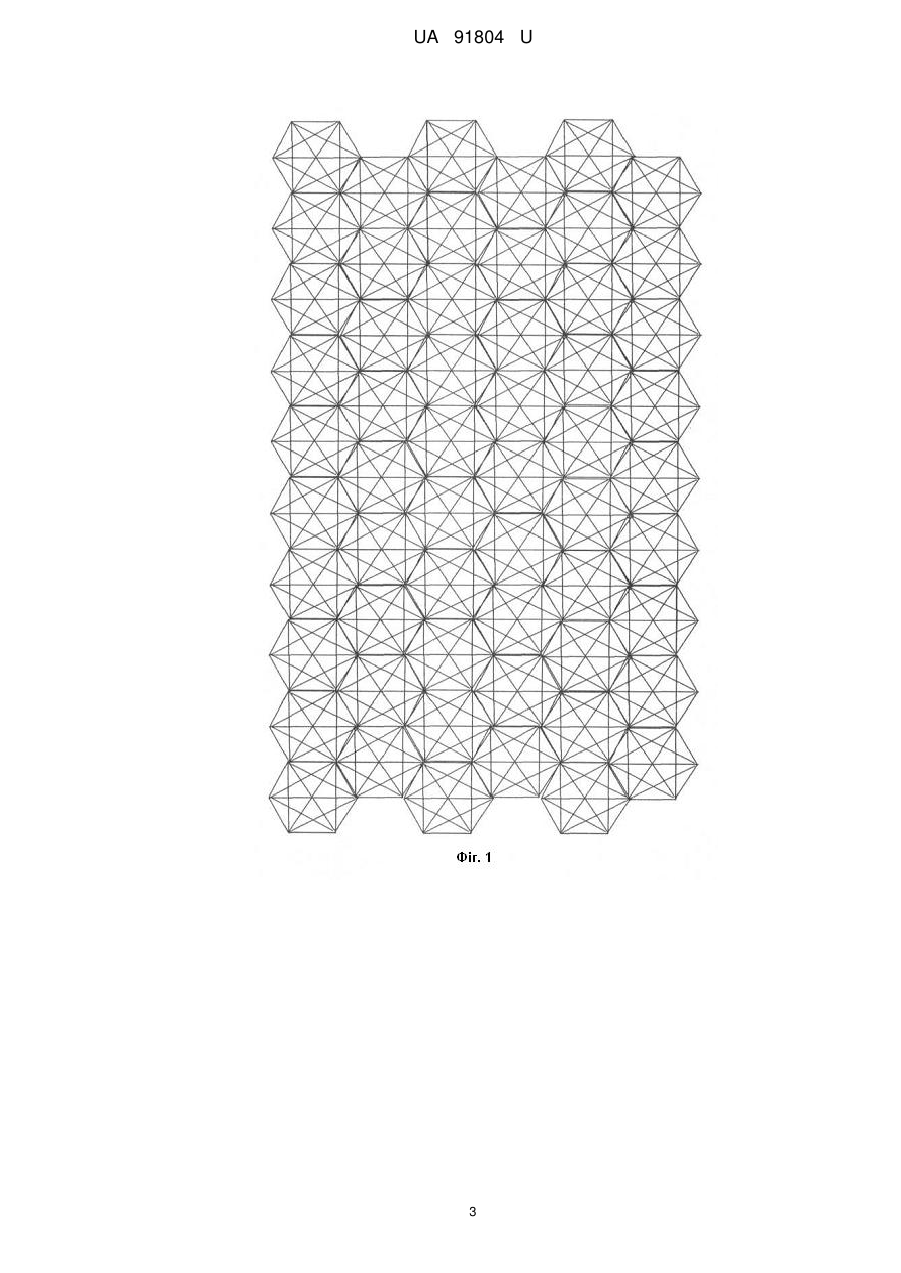

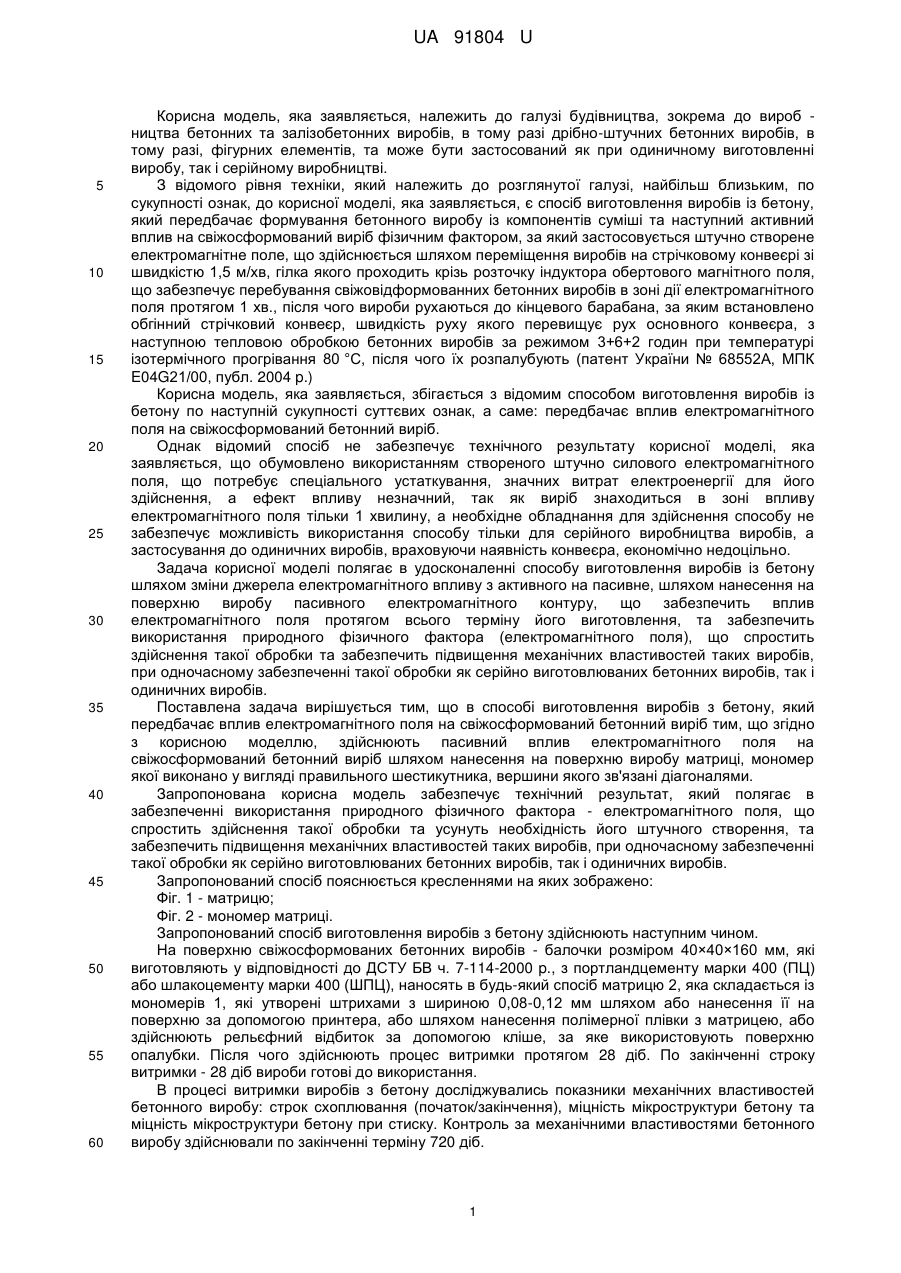

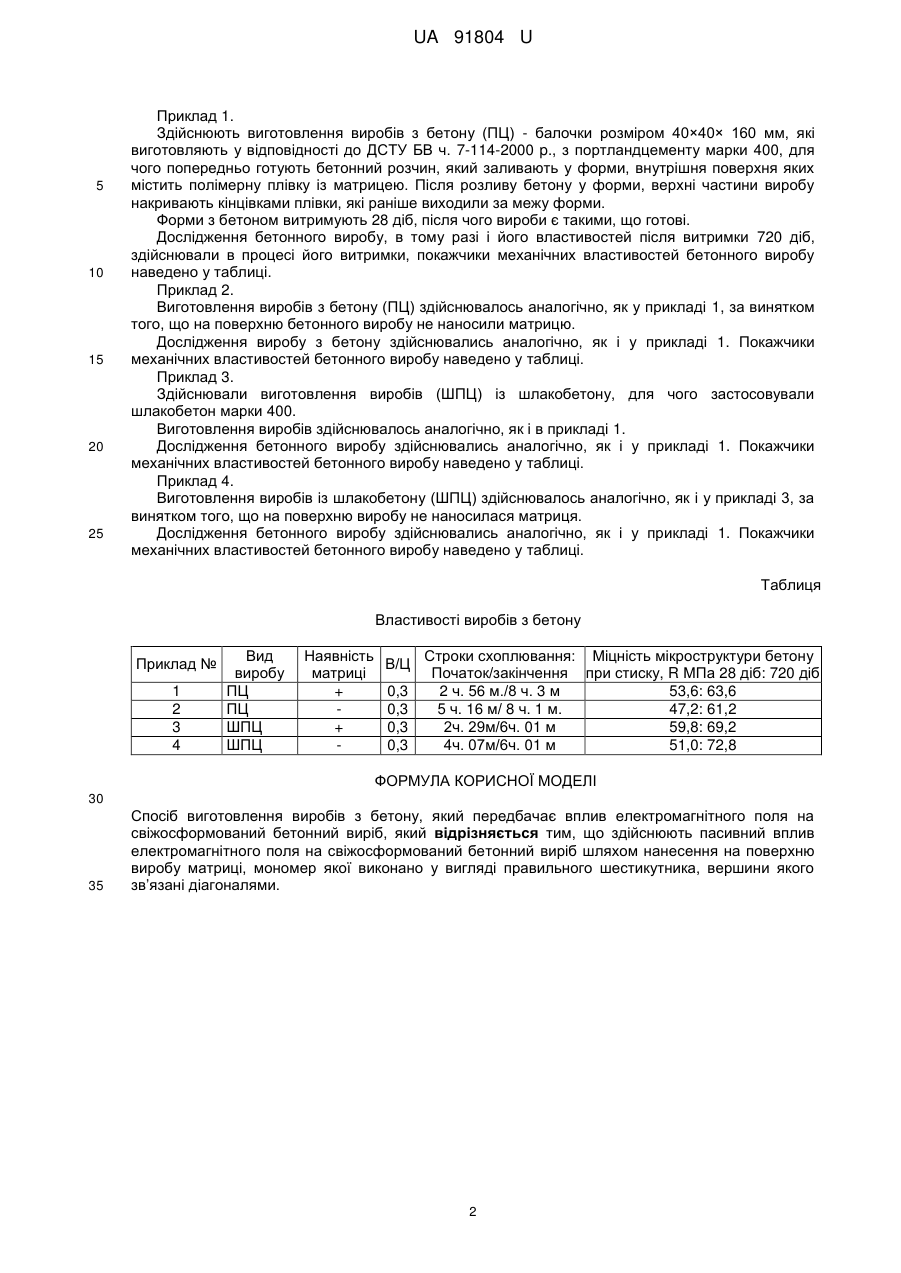

Реферат: Спосіб виготовлення виробів з бетону передбачає пасивний вплив електромагнітного поля на свіжосформований бетонний виріб, який здійснюють на свіжосформований бетонний виріб шляхом нанесення на поверхню виробу матриці, мономер якої виконано у вигляді правильного шестикутника, вершини якого зв’язані діагоналями. UA 91804 U (12) UA 91804 U UA 91804 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка заявляється, належить до галузі будівництва, зокрема до вироб ництва бетонних та залізобетонних виробів, в тому разі дрібно-штучних бетонних виробів, в тому разі, фігурних елементів, та може бути застосований як при одиничному виготовленні виробу, так і серійному виробництві. З відомого рівня техніки, який належить до розглянутої галузі, найбільш близьким, по сукупності ознак, до корисної моделі, яка заявляється, є спосіб виготовлення виробів із бетону, який передбачає формування бетонного виробу із компонентів суміші та наступний активний вплив на свіжосформований виріб фізичним фактором, за який застосовується штучно створене електромагнітне поле, що здійснюється шляхом переміщення виробів на стрічковому конвеєрі зі швидкістю 1,5 м/хв, гілка якого проходить крізь розточку індуктора обертового магнітного поля, що забезпечує перебування свіжовідформованних бетонних виробів в зоні дії електромагнітного поля протягом 1 хв., після чого вироби рухаються до кінцевого барабана, за яким встановлено обгінний стрічковий конвеєр, швидкість руху якого перевищує рух основного конвеєра, з наступною тепловою обробкою бетонних виробів за режимом 3+6+2 годин при температурі ізотермічного прогрівання 80 °C, після чого їх розпалубують (патент України № 68552А, МПК E04G21/00, публ. 2004 p.) Корисна модель, яка заявляється, збігається з відомим способом виготовлення виробів із бетону по наступній сукупності суттєвих ознак, а саме: передбачає вплив електромагнітного поля на свіжосформований бетонний виріб. Однак відомий спосіб не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено використанням створеного штучно силового електромагнітного поля, що потребує спеціального устаткування, значних витрат електроенергії для його здійснення, а ефект впливу незначний, так як виріб знаходиться в зоні впливу електромагнітного поля тільки 1 хвилину, а необхідне обладнання для здійснення способу не забезпечує можливість використання способу тільки для серійного виробництва виробів, а застосування до одиничних виробів, враховуючи наявність конвеєра, економічно недоцільно. Задача корисної моделі полягає в удосконаленні способу виготовлення виробів із бетону шляхом зміни джерела електромагнітного впливу з активного на пасивне, шляхом нанесення на поверхню виробу пасивного електромагнітного контуру, що забезпечить вплив електромагнітного поля протягом всього терміну його виготовлення, та забезпечить використання природного фізичного фактора (електромагнітного поля), що спростить здійснення такої обробки та забезпечить підвищення механічних властивостей таких виробів, при одночасному забезпеченні такої обробки як серійно виготовлюваних бетонних виробів, так і одиничних виробів. Поставлена задача вирішується тим, що в способі виготовлення виробів з бетону, який передбачає вплив електромагнітного поля на свіжосформований бетонний виріб тим, що згідно з корисною моделлю, здійснюють пасивний вплив електромагнітного поля на свіжосформований бетонний виріб шляхом нанесення на поверхню виробу матриці, мономер якої виконано у вигляді правильного шестикутника, вершини якого зв'язані діагоналями. Запропонована корисна модель забезпечує технічний результат, який полягає в забезпеченні використання природного фізичного фактора - електромагнітного поля, що спростить здійснення такої обробки та усунуть необхідність його штучного створення, та забезпечить підвищення механічних властивостей таких виробів, при одночасному забезпеченні такої обробки як серійно виготовлюваних бетонних виробів, так і одиничних виробів. Запропонований спосіб пояснюється кресленнями на яких зображено: Фіг. 1 - матрицю; Фіг. 2 - мономер матриці. Запропонований спосіб виготовлення виробів з бетону здійснюють наступним чином. На поверхню свіжосформованих бетонних виробів - балочки розміром 40×40×160 мм, які виготовляють у відповідності до ДСТУ БВ ч. 7-114-2000 p., з портландцементу марки 400 (ПЦ) або шлакоцементу марки 400 (ШПЦ), наносять в будь-який спосіб матрицю 2, яка складається із мономерів 1, які утворені штрихами з шириною 0,08-0,12 мм шляхом або нанесення її на поверхню за допомогою принтера, або шляхом нанесення полімерної плівки з матрицею, або здійснюють рельєфний відбиток за допомогою кліше, за яке використовують поверхню опалубки. Після чого здійснюють процес витримки протягом 28 діб. По закінченні строку витримки - 28 діб вироби готові до використання. В процесі витримки виробів з бетону досліджувались показники механічних властивостей бетонного виробу: строк схоплювання (початок/закінчення), міцність мікроструктури бетону та міцність мікроструктури бетону при стиску. Контроль за механічними властивостями бетонного виробу здійснювали по закінченні терміну 720 діб. 1 UA 91804 U 5 10 15 20 25 Приклад 1. Здійснюють виготовлення виробів з бетону (ПЦ) - балочки розміром 40×40× 160 мм, які виготовляють у відповідності до ДСТУ БВ ч. 7-114-2000 p., з портландцементу марки 400, для чого попередньо готують бетонний розчин, який заливають у форми, внутрішня поверхня яких містить полімерну плівку із матрицею. Після розливу бетону у форми, верхні частини виробу накривають кінцівками плівки, які раніше виходили за межу форми. Форми з бетоном витримують 28 діб, після чого вироби є такими, що готові. Дослідження бетонного виробу, в тому разі і його властивостей після витримки 720 діб, здійснювали в процесі його витримки, покажчики механічних властивостей бетонного виробу наведено у таблиці. Приклад 2. Виготовлення виробів з бетону (ПЦ) здійснювалось аналогічно, як у прикладі 1, за винятком того, що на поверхню бетонного виробу не наносили матрицю. Дослідження виробу з бетону здійснювались аналогічно, як і у прикладі 1. Покажчики механічних властивостей бетонного виробу наведено у таблиці. Приклад 3. Здійснювали виготовлення виробів (ШПЦ) із шлакобетону, для чого застосовували шлакобетон марки 400. Виготовлення виробів здійснювалось аналогічно, як і в прикладі 1. Дослідження бетонного виробу здійснювались аналогічно, як і у прикладі 1. Покажчики механічних властивостей бетонного виробу наведено у таблиці. Приклад 4. Виготовлення виробів із шлакобетону (ШПЦ) здійснювалось аналогічно, як і у прикладі 3, за винятком того, що на поверхню виробу не наносилася матриця. Дослідження бетонного виробу здійснювались аналогічно, як і у прикладі 1. Покажчики механічних властивостей бетонного виробу наведено у таблиці. Таблиця Властивості виробів з бетону Приклад № 1 2 3 4 Вид виробу ПЦ ПЦ ШПЦ ШПЦ Наявність матриці + + В/Ц 0,3 0,3 0,3 0,3 Строки схоплювання: Міцність мікроструктури бетону Початок/закінчення при стиску, R МПа 28 діб: 720 діб 2 ч. 56 м./8 ч. 3 м 53,6: 63,6 5 ч. 16 м/ 8 ч. 1 м. 47,2: 61,2 2ч. 29м/6ч. 01 м 59,8: 69,2 4ч. 07м/6ч. 01 м 51,0: 72,8 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Спосіб виготовлення виробів з бетону, який передбачає вплив електромагнітного поля на свіжосформований бетонний виріб, який відрізняється тим, що здійснюють пасивний вплив електромагнітного поля на свіжосформований бетонний виріб шляхом нанесення на поверхню виробу матриці, мономер якої виконано у вигляді правильного шестикутника, вершини якого зв’язані діагоналями. 2 UA 91804 U 3 UA 91804 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
