Телескоп-гід для спостереження небесних об’єктів

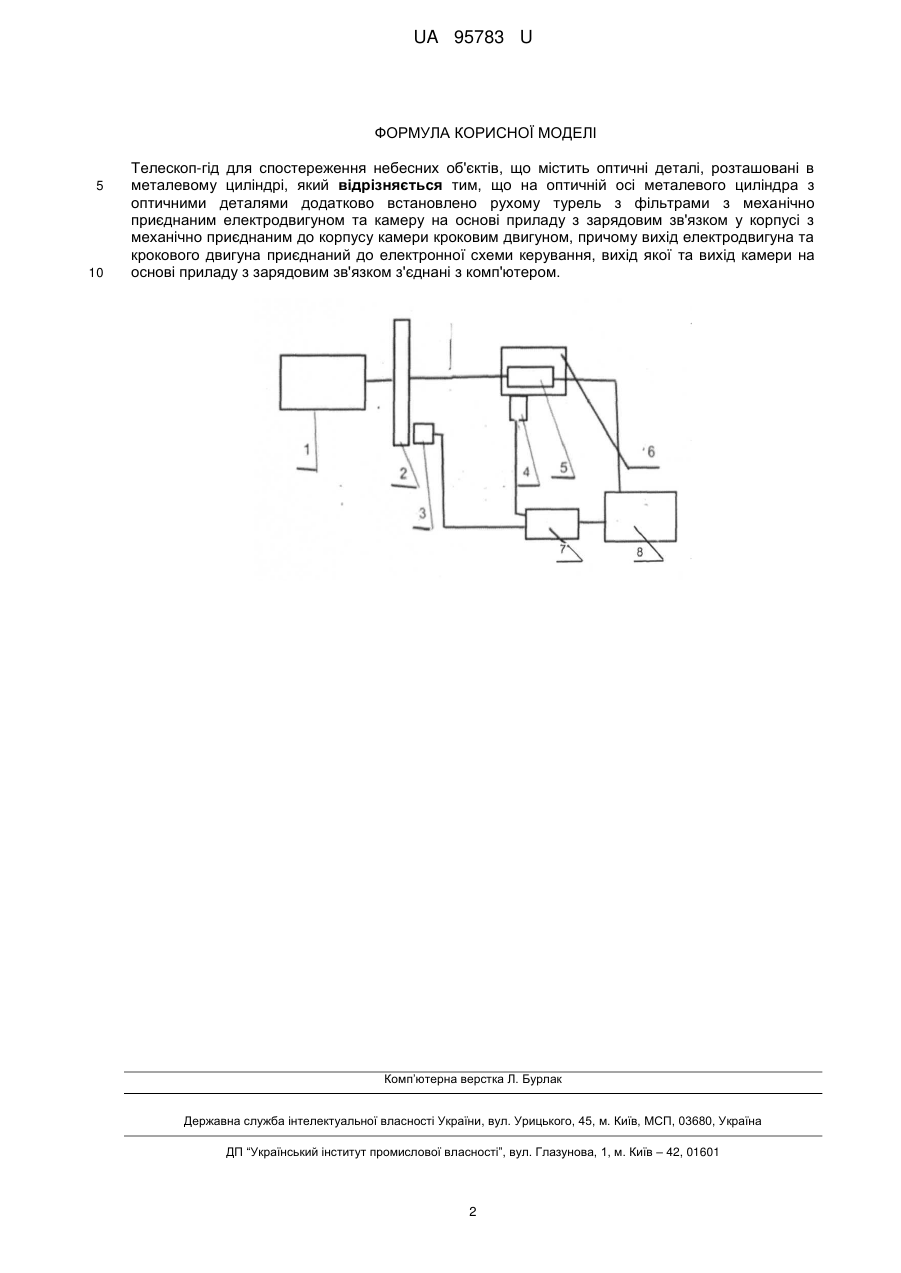

Реферат: Телескоп-гід для спостереження небесних об'єктів містить оптичні деталі, розташовані в металевому циліндрі. На оптичній осі металевого циліндра з оптичними деталями додатково встановлено рухому турель з фільтрами з механічно приєднаним електродвигуном та камеру на основі приладу з зарядовим зв'язком у корпусі з механічно приєднаним до корпусу камери кроковим двигуном. Вихід електродвигуна та крокового двигуна приєднаний до електронної схеми керування, вихід якої та вихід камери на основі приладу з зарядовим зв'язком з'єднані з комп'ютером. UA 95783 U (12) UA 95783 U UA 95783 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі приладобудування, пристроїв, засобів для оптичних спостережень небесних об'єктів, зокрема зірок, астероїдів, штучних супутників Землі та космічного сміття. Відомий пристрій - телескоп-гід чотиривісного монтування для відслідковування швидкорухомих небесних об'єктів (патент 62831, від 12.09.2011), що містить металевий циліндр з прямокутною пластиною, до якої прикріплений окуляр і має додатковий круглий отвір, призначений для кріпленням другого окуляра і обертається на 180 градусів з механічним закріпленням положення. Недоліком даного пристрою є відсутність реєструючої ПЗЗ-камери (камери на основі Приладу з Зарядовим Зв'язком), фільтрів та можливості фокусування зображення. Найближчим за технічною суттю є відомий телескоп-гід чотиривісного монтування для спостереження швидкорухомих небесних об'єктів, що містить оптичні деталі, розташовані в металевому циліндрі ("Четырехосный полуавтоматический спутниковый лазерный дальномер ЛД-2". Техническое описание. Инструкция по эксплуатации. Альбом 1. г. Рига, 1986 г.). Але цей телескоп чотиривісного монтування для спостереження швидкорухомих небесних об'єктів призначений для спостереження тільки швидкорухомих небесних об'єктів і в ньому не передбачено встановлення фільтрів, фокусування зображення та реєстрація зображення за допомогою ПЗЗ-камери оскільки в ньому до об'єктива кріпиться тільки окуляр, що визначає функціональні можливості пристрою. В основу корисної моделі поставлена задача удосконалити телескоп-гід для спостереження небесних об'єктів шляхом встановлення додаткових блоків, що дасть можливість реєструвати зображення небесних об'єктів за допомогою ПЗЗ-камери, встановлювати різні фільтри та проводити фокусування зображення і тим самим підвищити, розширити функціональні можливості пристрою. Поставлена задача вирішується тим, що у телескоп-гід для спостереження небесних об'єктів, що містить оптичні деталі, розташовані в металевому циліндрі, згідно корисної моделі, на оптичній осі металевого циліндра з оптичними деталями додатково встановлено рухому турель з фільтрами з механічно приєднаним електродвигуном та камеру на основі приладу з зарядовим зв'язком у корпусі з механічно приєднаним до корпусу камери кроковим двигуном, причому вихід електродвигуна та крокового двигуна приєднаний до електронної схеми керування, вихід якої та вихід камери з'єднані з комп'ютером. Телескоп-гід для спостереження небесних об'єктів з рухомою туреллю з фільтрами та ПЗЗкамерою, з кроковим двигуном, який може пересувати корпус разом з ПЗЗ-камерою для фокусування зображення, має розширені функціональні можливості - може використовуватись як повноцінний телескоп для спостереження різних небесних об'єктів, в тому числі як штучних штучних супутників Землі, космічного сміття, так і природних - зірок, астероїдів, комет та інших. Суть корисної моделі пояснює креслення. Креслення - схема телескопа-гіда для спостереження небесних об'єктів, де 1 - металевий циліндр з внутрішніми оптичними деталями, 2 - турель з фільтрами, 3 - електродвигун, 4 кроковий двигун, 5 - ПЗЗ-камера, 6 - корпус ПЗЗ-камери, 7 - електронна схема керування, 8 комп'ютер. Телескоп-гід для спостереження небесних об'єктів містить оптичні деталі, розташовані в металевому циліндрі 1, на оптичній осі якого додатково встановлено рухому турель з фільтрами 2 з механічно приєднаним електродвигуном 3 та ПЗЗ-камеру 5 у корпусі 6 з механічно приєднаним до нього кроковим двигуном 4, причому вихід електродвигуна 3 та крокового двигуна 4 приєднані до електронної схеми керування 7, вихід якої та вихід ПЗЗ-камери 5 з'єднані з комп'ютером 8. Пристрій працює так. При проведенні астрономічних спостережень у різних частинах спектра, необхідно змінювати фільтри шляхом повертання турелі з фільтрами 2 за допомогою електродвигуна 3. При зміні фільтра, а також при зміні атмосферних умов спостереження (зміни температури навколишнього середовища) може виникнути необхідність (зміниться зображення на екрані комп'ютера 8) фокусування зображення. Це можна виконати, змінивши місцеположення ПЗЗкамери 5 разом з корпусом 6 відносно металевого циліндра з оптичним деталями 1 телескопагіда. Для цього за допомогою крокового двигуна 4 корпус 6 з ПЗЗ-камерою 5 пересувається до тої пори, поки на комп'ютері 8 не стане потрібне зображення, яке контролює спостерігач. Використання телескопу-гіда для спостереження небесних об'єктів з рухомою туреллю фільтрів і ПЗЗ-камерою, яка реєструє зображення небесних об'єктів та яка дає змогу фокусувати зображення небесного об'єкту шляхом пересування корпусу разом з ПЗЗ-камерою, як повноцінного телескопу для спостереження небесних об'єктів, запропоновано вперше. 1 UA 95783 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Телескоп-гід для спостереження небесних об'єктів, що містить оптичні деталі, розташовані в металевому циліндрі, який відрізняється тим, що на оптичній осі металевого циліндра з оптичними деталями додатково встановлено рухому турель з фільтрами з механічно приєднаним електродвигуном та камеру на основі приладу з зарядовим зв'язком у корпусі з механічно приєднаним до корпусу камери кроковим двигуном, причому вихід електродвигуна та крокового двигуна приєднаний до електронної схеми керування, вихід якої та вихід камери на основі приладу з зарядовим зв'язком з'єднані з комп'ютером. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
