Чотиривісне монтування для відслідковування швидкорухомих небесних об’єктів

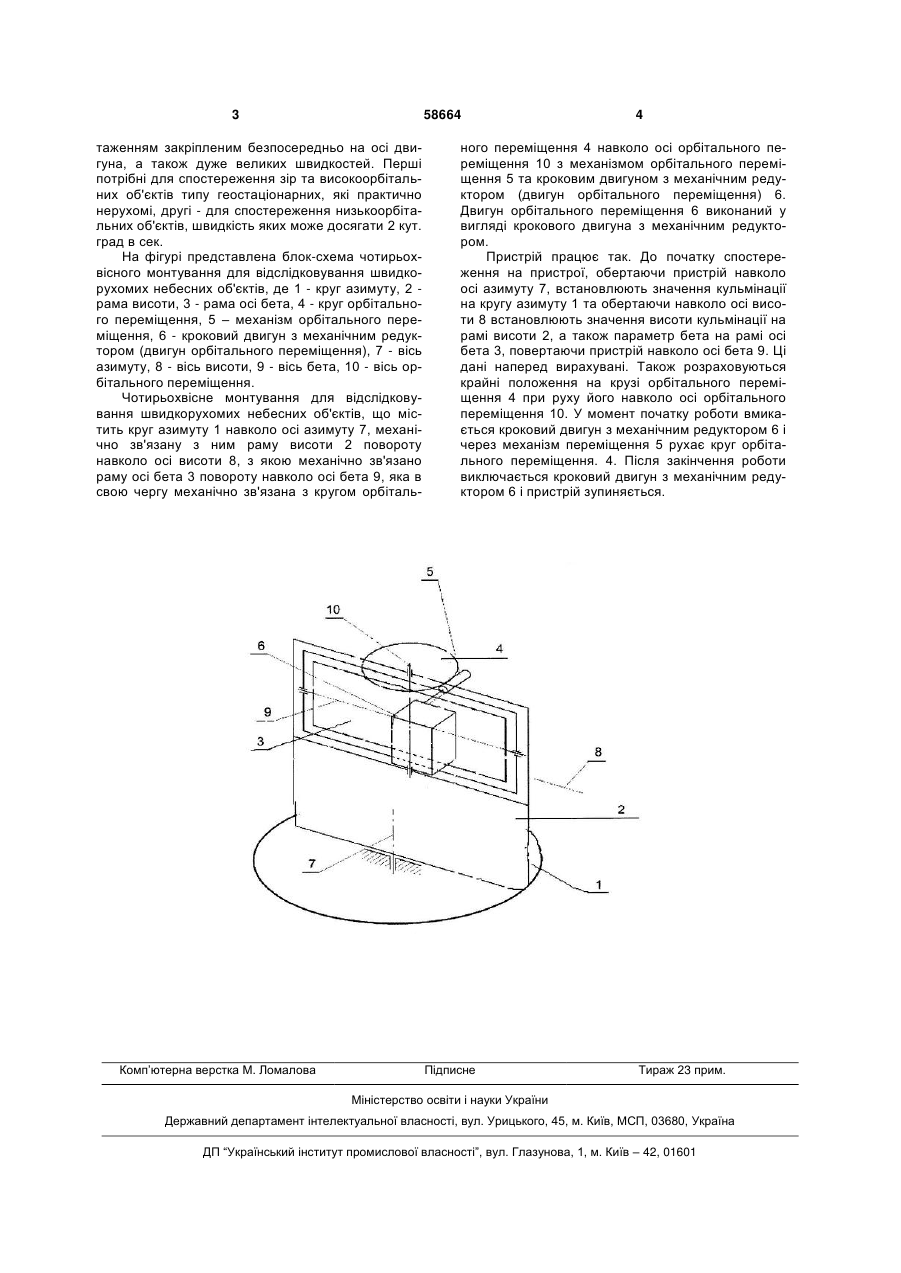

Чотиривісне монтування для відслідковування швидкорухомих небесних об'єктів, що містить круг повороту навколо осі азимута, механічно зв'язану з ним раму висоти повороту навколо осі висоти, з якою механічно зв'язано раму повороту навколо осі Бета, яка в свою чергу механічно зв'язана з кругом орбітального переміщення навколо орбітальної осі з системою механічного приводу та двигуном орбітального переміщення, яке відрізняється тим, що двигун орбітального переміщення виконаний у вигляді крокового двигуна з механічним редуктором. (19) (21) u201009697 (22) 03.08.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) БЛАГОДИР ЯРОСЛАВ ТИМОФІЙОВИЧ, БІЛІНСЬКИЙ АНДРІЙ ІВАНОВИЧ, ВОВЧИК ЄВА БОГДАНІВНА, ДЕЙНЕКА РОСТИСЛАВ МИХАЙЛОВИЧ, МАРТИНЮК-ЛОТОЦЬКИЙ КОСТЯНТИН ПАВЛОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", ЛЬВІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ФРАНКА 3 58664 таженням закріпленим безпосередньо на осі двигуна, а також дуже великих швидкостей. Перші потрібні для спостереження зір та високоорбітальних об'єктів типу геостаціонарних, які практично нерухомі, другі - для спостереження низькоорбітальних об'єктів, швидкість яких може досягати 2 кут. град в сек. На фігурі представлена блок-схема чотирьохвісного монтування для відслідковування швидкорухомих небесних об'єктів, де 1 - круг азимуту, 2 рама висоти, 3 - рама осі бета, 4 - круг орбітального переміщення, 5 – механізм орбітального переміщення, 6 - кроковий двигун з механічним редуктором (двигун орбітального переміщення), 7 - вісь азимуту, 8 - вісь висоти, 9 - вісь бета, 10 - вісь орбітального переміщення. Чотирьохвісне монтування для відслідковування швидкорухомих небесних об'єктів, що містить круг азимуту 1 навколо осі азимуту 7, механічно зв'язану з ним раму висоти 2 повороту навколо осі висоти 8, з якою механічно зв'язано раму осі бета 3 повороту навколо осі бета 9, яка в свою чергу механічно зв'язана з кругом орбіталь Комп’ютерна верстка М. Ломалова 4 ного переміщення 4 навколо осі орбітального переміщення 10 з механізмом орбітального переміщення 5 та кроковим двигуном з механічним редуктором (двигун орбітального переміщення) 6. Двигун орбітального переміщення 6 виконаний у вигляді крокового двигуна з механічним редуктором. Пристрій працює так. До початку спостереження на пристрої, обертаючи пристрій навколо осі азимуту 7, встановлюють значення кульмінації на кругу азимуту 1 та обертаючи навколо осі висоти 8 встановлюють значення висоти кульмінації на рамі висоти 2, а також параметр бета на рамі осі бета 3, повертаючи пристрій навколо осі бета 9. Ці дані наперед вирахувані. Також розраховуються крайні положення на крузі орбітального переміщення 4 при руху його навколо осі орбітального переміщення 10. У момент початку роботи вмикається кроковий двигун з механічним редуктором 6 і через механізм переміщення 5 рухає круг орбітального переміщення. 4. Після закінчення роботи виключається кроковий двигун з механічним редуктором 6 і пристрій зупиняється. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
