Агрегат для прибирання і переробки баштанних культур

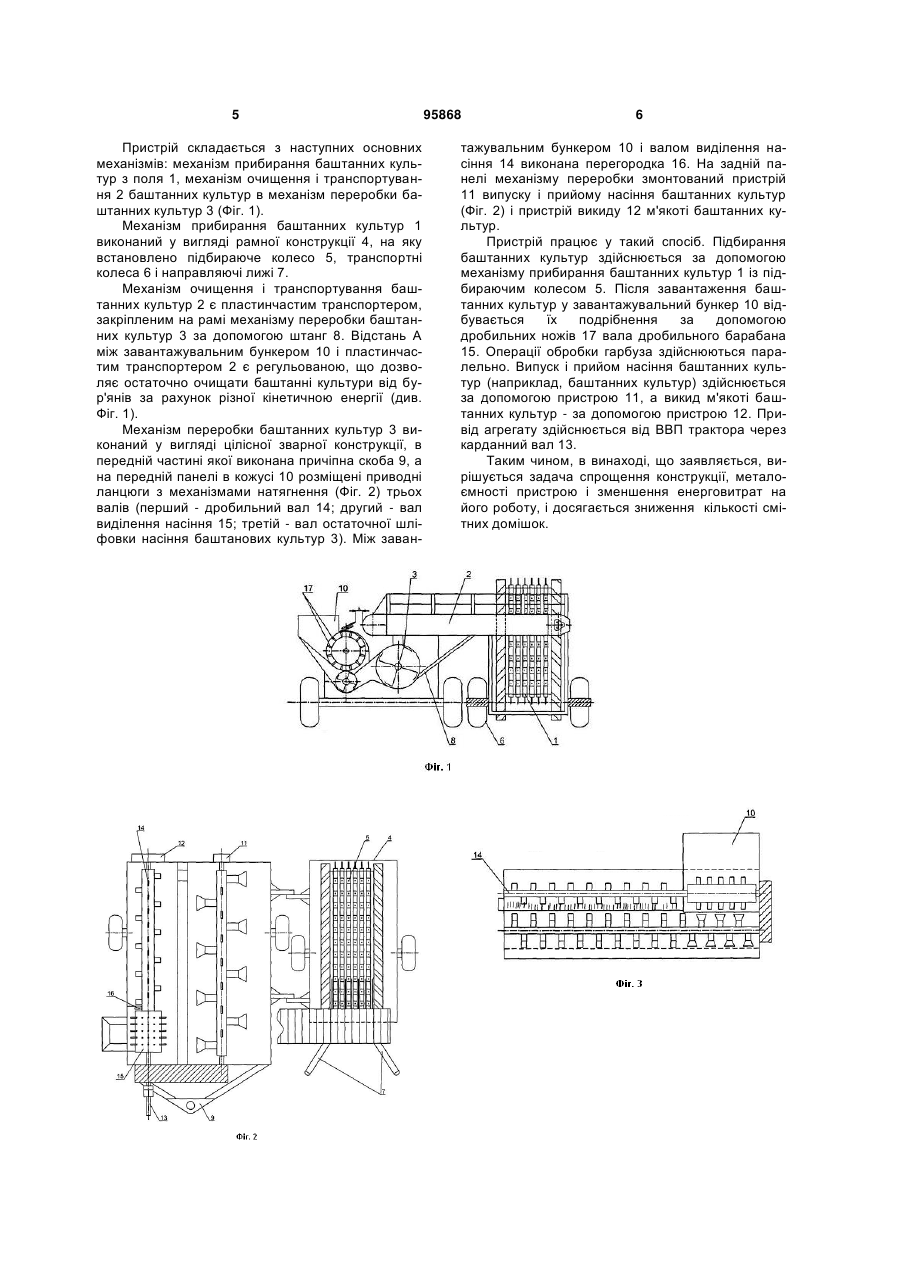

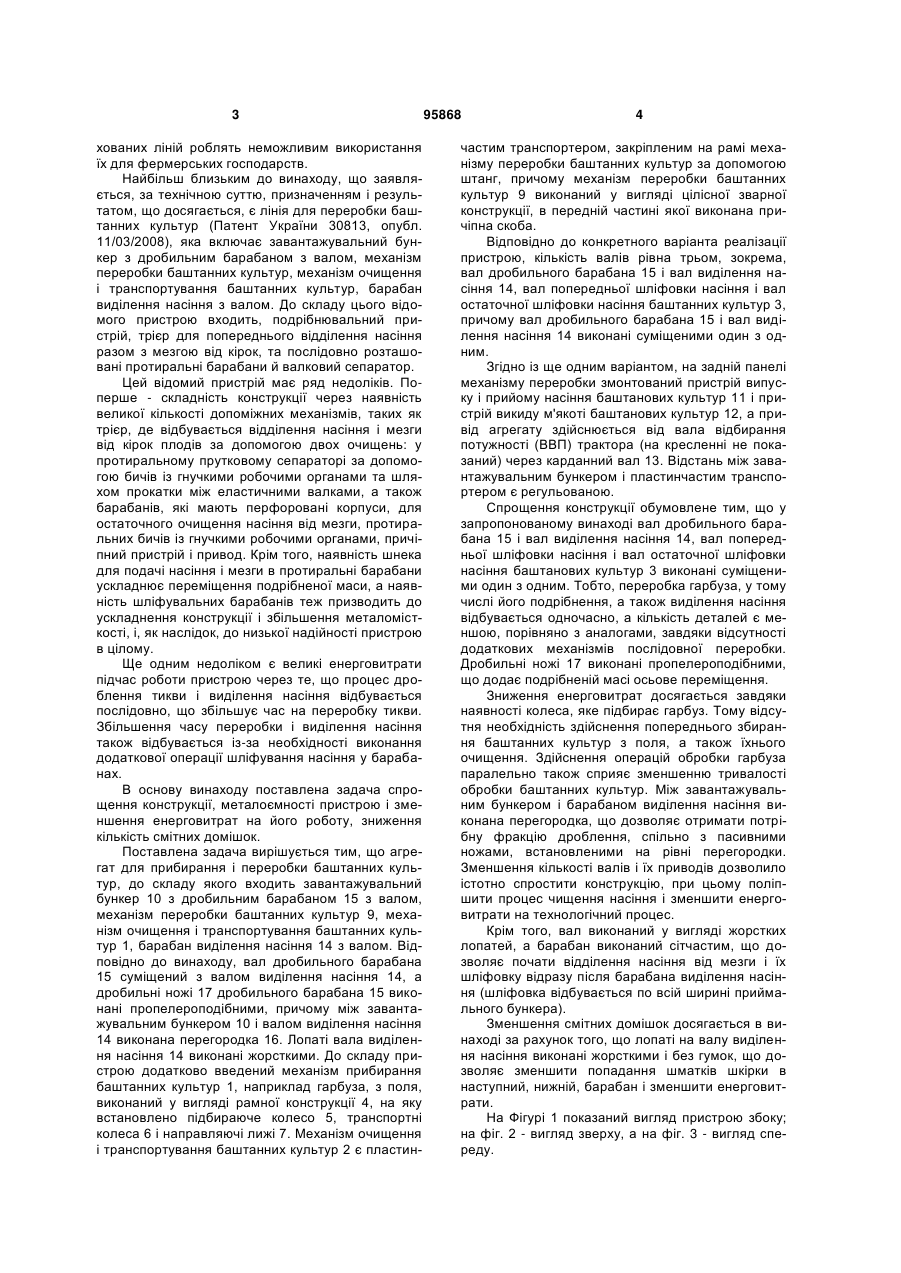

1. Агрегат для прибирання і переробки баштанних культур, до складу якого входить завантажувальний бункер, який містить дробильний бара C2 2 (19) 1 3 хованих ліній роблять неможливим використання їх для фермерських господарств. Найбільш близьким до винаходу, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є лінія для переробки баштанних культур (Патент України 30813, опубл. 11/03/2008), яка включає завантажувальний бункер з дробильним барабаном з валом, механізм переробки баштанних культур, механізм очищення і транспортування баштанних культур, барабан виділення насіння з валом. До складу цього відомого пристрою входить, подрібнювальний пристрій, трієр для попереднього відділення насіння разом з мезгою від кірок, та послідовно розташовані протиральні барабани й валковий сепаратор. Цей відомий пристрій має ряд недоліків. Поперше - складність конструкції через наявність великої кількості допоміжних механізмів, таких як трієр, де відбувається відділення насіння і мезги від кірок плодів за допомогою двох очищень: у протиральному прутковому сепараторі за допомогою бичів із гнучкими робочими органами та шляхом прокатки між еластичними валками, а також барабанів, які мають перфоровані корпуси, для остаточного очищення насіння від мезги, протиральних бичів із гнучкими робочими органами, причіпний пристрій і привод. Крім того, наявність шнека для подачі насіння і мезги в протиральні барабани ускладнює переміщення подрібненої маси, а наявність шліфувальних барабанів теж призводить до ускладнення конструкції і збільшення металомісткості, і, як наслідок, до низької надійності пристрою в цілому. Ще одним недоліком є великі енерговитрати підчас роботи пристрою через те, що процес дроблення тикви і виділення насіння відбувається послідовно, що збільшує час на переробку тикви. Збільшення часу переробки і виділення насіння також відбувається із-за необхідності виконання додаткової операції шліфування насіння у барабанах. В основу винаходу поставлена задача спрощення конструкції, металоємності пристрою і зменшення енерговитрат на його роботу, зниження кількість смітних домішок. Поставлена задача вирішується тим, що агрегат для прибирання і переробки баштанних культур, до складу якого входить завантажувальний бункер 10 з дробильним барабаном 15 з валом, механізм переробки баштанних культур 9, механізм очищення і транспортування баштанних культур 1, барабан виділення насіння 14 з валом. Відповідно до винаходу, вал дробильного барабана 15 суміщений з валом виділення насіння 14, а дробильні ножі 17 дробильного барабана 15 виконані пропелероподібними, причому між завантажувальним бункером 10 і валом виділення насіння 14 виконана перегородка 16. Лопаті вала виділення насіння 14 виконані жорсткими. До складу пристрою додатково введений механізм прибирання баштанних культур 1, наприклад гарбуза, з поля, виконаний у вигляді рамної конструкції 4, на яку встановлено підбираюче колесо 5, транспортні колеса 6 і направляючі лижі 7. Механізм очищення і транспортування баштанних культур 2 є пластин 95868 4 частим транспортером, закріпленим на рамі механізму переробки баштанних культур за допомогою штанг, причому механізм переробки баштанних культур 9 виконаний у вигляді цілісної зварної конструкції, в передній частині якої виконана причіпна скоба. Відповідно до конкретного варіанта реалізації пристрою, кількість валів рівна трьом, зокрема, вал дробильного барабана 15 і вал виділення насіння 14, вал попередньої шліфовки насіння і вал остаточної шліфовки насіння баштанних культур 3, причому вал дробильного барабана 15 і вал виділення насіння 14 виконані суміщеними один з одним. Згідно із ще одним варіантом, на задній панелі механізму переробки змонтований пристрій випуску і прийому насіння баштанових культур 11 і пристрій викиду м'якоті баштанових культур 12, а привід агрегату здійснюється від вала відбирання потужності (ВВП) трактора (на кресленні не показаний) через карданний вал 13. Відстань між завантажувальним бункером і пластинчастим транспортером є регульованою. Спрощення конструкції обумовлене тим, що у запропонованому винаході вал дробильного барабана 15 і вал виділення насіння 14, вал попередньої шліфовки насіння і вал остаточної шліфовки насіння баштанових культур 3 виконані суміщеними один з одним. Тобто, переробка гарбуза, у тому числі його подрібнення, а також виділення насіння відбувається одночасно, а кількість деталей є меншою, порівняно з аналогами, завдяки відсутності додаткових механізмів послідовної переробки. Дробильні ножі 17 виконані пропелероподібними, що додає подрібненій масі осьове переміщення. Зниження енерговитрат досягається завдяки наявності колеса, яке підбирає гарбуз. Тому відсутня необхідність здійснення попереднього збирання баштанних культур з поля, а також їхнього очищення. Здійснення операцій обробки гарбуза паралельно також сприяє зменшенню тривалості обробки баштанних культур. Між завантажувальним бункером і барабаном виділення насіння виконана перегородка, що дозволяє отримати потрібну фракцію дроблення, спільно з пасивними ножами, встановленими на рівні перегородки. Зменшення кількості валів і їх приводів дозволило істотно спростити конструкцію, при цьому поліпшити процес чищення насіння і зменшити енерговитрати на технологічний процес. Крім того, вал виконаний у вигляді жорстких лопатей, а барабан виконаний сітчастим, що дозволяє почати відділення насіння від мезги і їх шліфовку відразу після барабана виділення насіння (шліфовка відбувається по всій ширині приймального бункера). Зменшення смітних домішок досягається в винаході за рахунок того, що лопаті на валу виділення насіння виконані жорсткими і без гумок, що дозволяє зменшити попадання шматків шкірки в наступний, нижній, барабан і зменшити енерговитрати. На Фігурі 1 показаний вигляд пристрою збоку; на фіг. 2 - вигляд зверху, а на фіг. 3 - вигляд спереду. 5 Пристрій складається з наступних основних механізмів: механізм прибирання баштанних культур з поля 1, механізм очищення і транспортування 2 баштанних культур в механізм переробки баштанних культур 3 (Фіг. 1). Механізм прибирання баштанних культур 1 виконаний у вигляді рамної конструкції 4, на яку встановлено підбираюче колесо 5, транспортні колеса 6 і направляючі лижі 7. Механізм очищення і транспортування баштанних культур 2 є пластинчастим транспортером, закріпленим на рамі механізму переробки баштанних культур 3 за допомогою штанг 8. Відстань А між завантажувальним бункером 10 і пластинчастим транспортером 2 є регульованою, що дозволяє остаточно очищати баштанні культури від бур'янів за рахунок різної кінетичною енергії (див. Фіг. 1). Механізм переробки баштанних культур 3 виконаний у вигляді цілісної зварної конструкції, в передній частині якої виконана причіпна скоба 9, а на передній панелі в кожусі 10 розміщені приводні ланцюги з механізмами натягнення (Фіг. 2) трьох валів (перший - дробильний вал 14; другий - вал виділення насіння 15; третій - вал остаточної шліфовки насіння баштанових культур 3). Між заван 95868 6 тажувальним бункером 10 і валом виділення насіння 14 виконана перегородка 16. На задній панелі механізму переробки змонтований пристрій 11 випуску і прийому насіння баштанних культур (Фіг. 2) і пристрій викиду 12 м'якоті баштанних культур. Пристрій працює у такий спосіб. Підбирання баштанних культур здійснюється за допомогою механізму прибирання баштанних культур 1 із підбираючим колесом 5. Після завантаження баштанних культур у завантажувальний бункер 10 відбувається їх подрібнення за допомогою дробильних ножів 17 вала дробильного барабана 15. Операції обробки гарбуза здійснюються паралельно. Випуск і прийом насіння баштанних культур (наприклад, баштанних культур) здійснюється за допомогою пристрою 11, а викид м'якоті баштанних культур - за допомогою пристрою 12. Привід агрегату здійснюється від ВВП трактора через карданний вал 13. Таким чином, в винаході, що заявляється, вирішується задача спрощення конструкції, металоємності пристрою і зменшення енерговитрат на його роботу, і досягається зниження кількості смітних домішок. 7 Комп’ютерна верстка Д. Шеверун 95868 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
