Склад для виготовлення вогнетривкого покриття

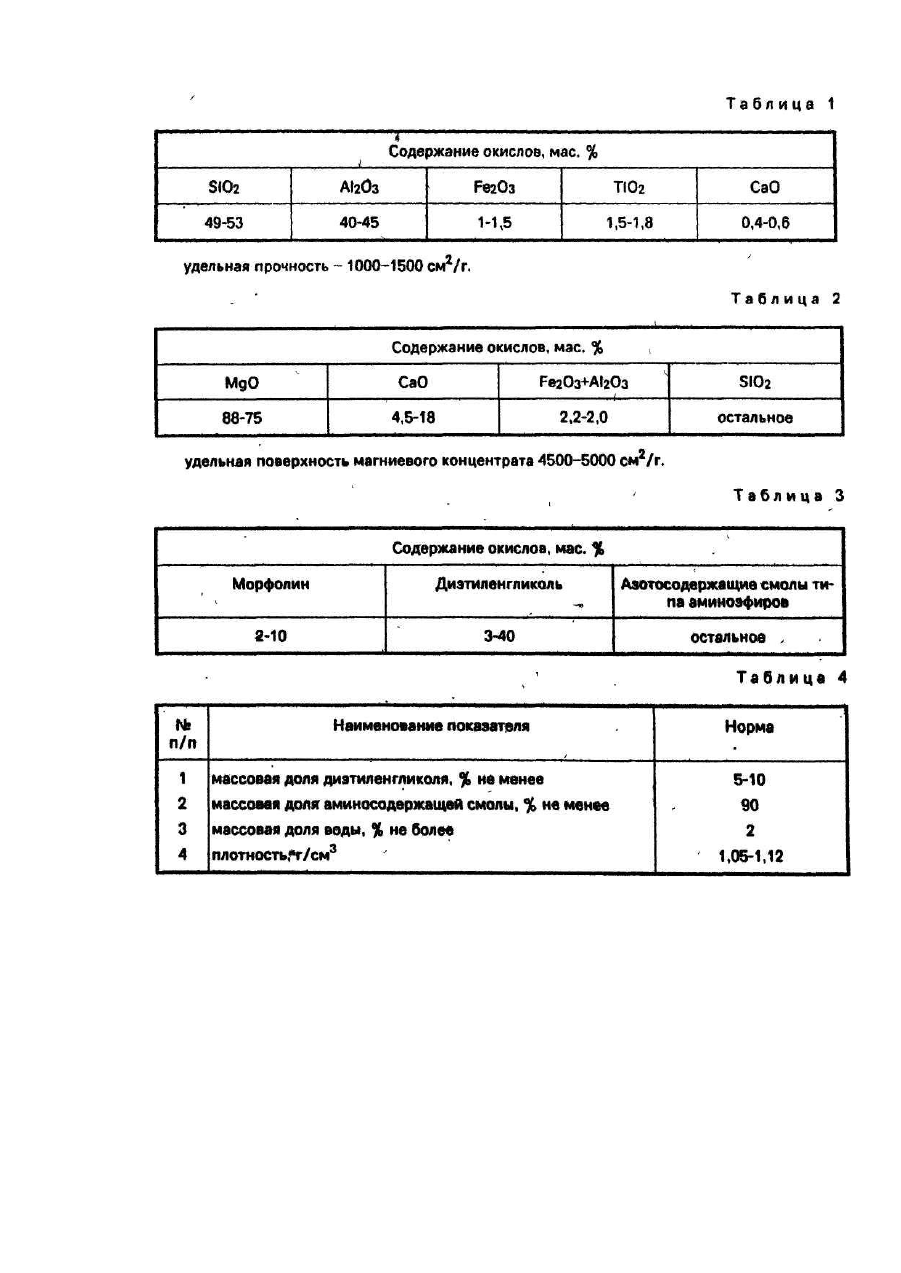

Настоящее изобретение относится к области строительных материалов, а именно огнезащитным составам, содержащим жидкое стекло для повышения огнестойкости строительных конструкции. Известен состав для изготовления огнезащитного покрытия, включающий жидкое стекло и асбест, при следующем соотношении компонентов 1:10-5:10 [1]. Наиболее близким к предлагаемому по технической сущности и достигаемому результату является состав - прототип для изготовления огнезащитного покрытия, включающий мас.% [2]: Недостатком этого состава является снижение адгезионной стойкости и огнестойкости во времени. Это происходит в результате испарения из состава при твердении избыточной воды и проявления деструктивных явлений. В основу изобретения поставлена задача усовершенствования огнезащитного состава, в котором введение дополнительного компонента обеспечивает повышение огнестойкости и адгезионной прочности покрытия, что позволяет перевести защищаемые конструкции в разряд трудносгораемых (потеря массы до 9%), а также решить вопросы технологичности нанесения состава. Поставленная задача решается тем, что в огнезащитный состав, включающий жидкое стекло, шамотный песок, магниевый концентрат, полиметилсилоксановый пеногаситель, кубовые остатки производства морфолина, дополнительно включены высококипящие фракции М-2 при следующем соотношении компонентов, мас.%: Использование названных выше компонентов, совместно с высококипящей фракцией M-2, придает составу повышенную огнестойкость и адгезионную прочность. Это достигается в результате рационально подобранной смеси компонентов и их сложного химического взаимодействия. Во времени состав не растрескивается и сохраняет огнестойкость и адгезионную прочность. Для изготовления опытных композиций использовались следующие материалы. 1. В таблице 1 приведен химический состав шамотного песка, отхода производства шамотного кирпича и др. изделий. 2. В таблице 2 приведен химический состав магниевого концентрата, полученного при очистке высокоминеральных термальных вод, (о тход). 3. Полиметилсилоксановый (кремнеорганический) пеногаситель марки КЭ-10-25, представляет собой смесь полимеров линейной структуры, силиконовую эмульсию (ПМС - 1000А и до 2% эмульгатора ОС-20, ОС2) белого или серого цвета, растворимую в воде, с содержанием нелетучих ве ществ не менее 30%. Нетоксичен. 4. В таблице 3 приведен химический состав кубовых оста тков производства морфолина (отход). 5. Высококипящие фракции М-2 ТУ 6-14-Т0-210-87 должны отвечать следующим нормам (см. таблицу 4): Высококипящие фракции М-2 вязкая жидкость темно-коричневого цвета. Хорошо растворима в воде. Класс опасности 4-Й. Пример осуществления изобретения. Для приготовления смеси загружают жидкое стекло, кубовые остатки производства морфолина, пеногаситель, высококипящие фракции М-2 и перемешивают, затем добавляют по массе магниевый концентрат и шамотный песок, и перемешивают до получения однородной массы. По получении однородной смеси конструкции опускают на 2-3 мин в раствор. Через 0,5-1 час производят вторичную обработку. Возможно нанесение смеси кистями. Испытания огнезащитных составов производили согласно СТ СЭВ 382-76, СТ СЭВ 2437-80 и ОСТ 39.05177 "Раствор тампонажный. Методы испытаний". Прочность сцепления состава определяли по методике ВолгоградНИПИнефть. Из таблицы 5 видно, что величина адгезионной прочности предлагаемого состава в возрасте 28 суток в 1,1 раза выше, а в возрасте 360 суток в 1,8-1,9 выше известного. Величина огнестойкости предлагаемого состава в возрасте 360 суток в 1,3-1,4 раза выше известного. Предлагаемый огнезащитный состав по огнестойкости превосходит известный.
