Спосіб визначення міцності деревини на ударний розтяг

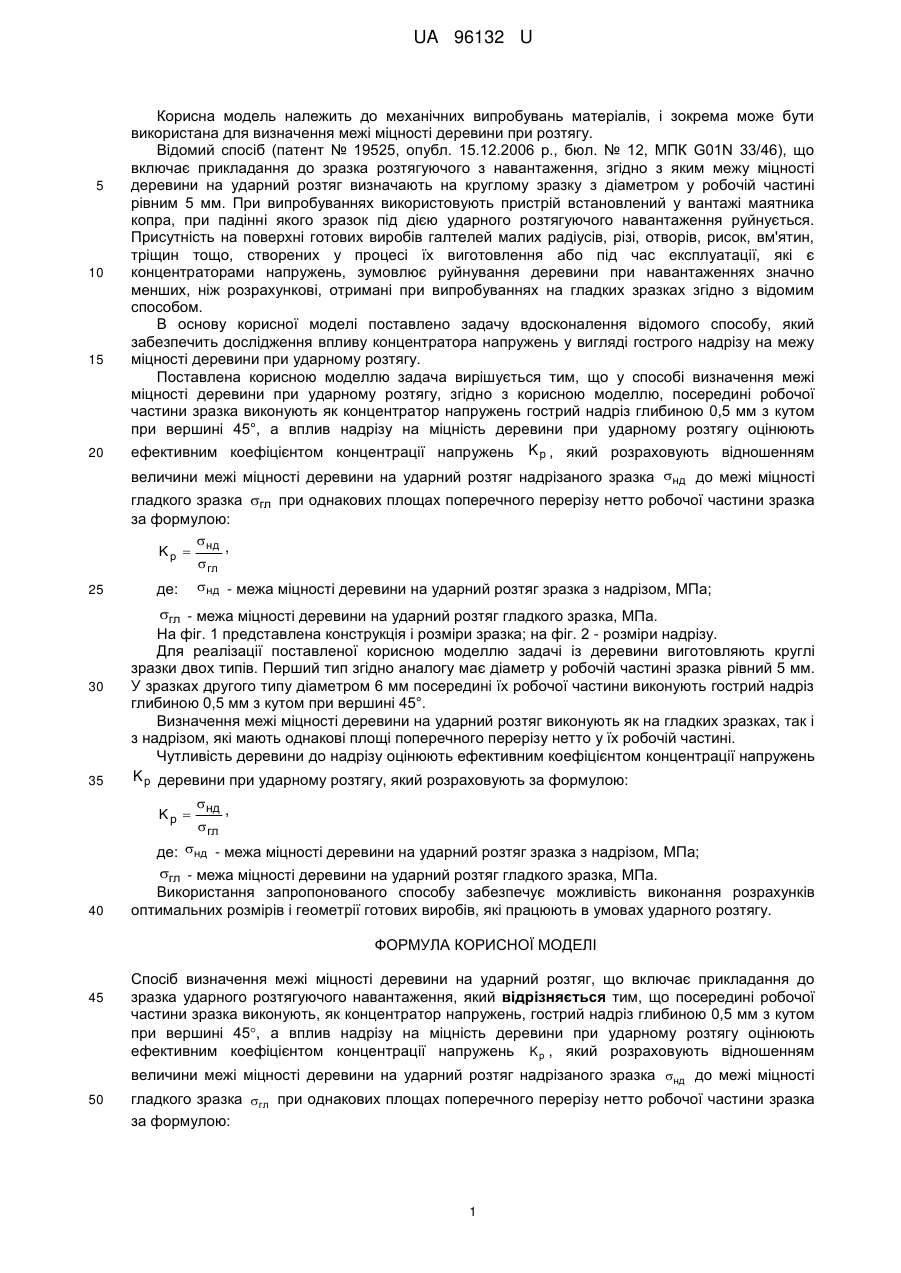

Реферат: Спосіб визначення межі міцності деревини на ударний розтяг включає прикладання до зразка ударного розтягуючого навантаження. Посередині робочої частини зразка виконують, як концентратор напружень, гострий надріз глибиною 0,5 мм з кутом при вершині 45. Вплив надрізу на міцність деревини при ударному розтягу оцінюють ефективним коефіцієнтом концентрації напружень K р , який розраховують відношенням величини межі міцності деревини на ударний розтяг надрізаного зразка нд до межі міцності гладкого зразка гл при однакових площах поперечного перерізу нетто робочої частини зразка за визначеною формулою. UA 96132 U (54) СПОСІБ ВИЗНАЧЕННЯ МІЦНОСТІ ДЕРЕВИНИ НА УДАРНИЙ РОЗТЯГ UA 96132 U UA 96132 U 5 10 15 20 Корисна модель належить до механічних випробувань матеріалів, і зокрема може бути використана для визначення межі міцності деревини при розтягу. Відомий спосіб (патент № 19525, опубл. 15.12.2006 р., бюл. № 12, МПК G01N 33/46), що включає прикладання до зразка розтягуючого з навантаження, згідно з яким межу міцності деревини на ударний розтяг визначають на круглому зразку з діаметром у робочій частині рівним 5 мм. При випробуваннях використовують пристрій встановлений у вантажі маятника копра, при падінні якого зразок під дією ударного розтягуючого навантаження руйнується. Присутність на поверхні готових виробів галтелей малих радіусів, різі, отворів, рисок, вм'ятин, тріщин тощо, створених у процесі їх виготовлення або під час експлуатації, які є концентраторами напружень, зумовлює руйнування деревини при навантаженнях значно менших, ніж розрахункові, отримані при випробуваннях на гладких зразках згідно з відомим способом. В основу корисної моделі поставлено задачу вдосконалення відомого способу, який забезпечить дослідження впливу концентратора напружень у вигляді гострого надрізу на межу міцності деревини при ударному розтягу. Поставлена корисною моделлю задача вирішується тим, що у способі визначення межі міцності деревини при ударному розтягу, згідно з корисною моделлю, посередині робочої частини зразка виконують як концентратор напружень гострий надріз глибиною 0,5 мм з кутом при вершині 45°, а вплив надрізу на міцність деревини при ударному розтягу оцінюють ефективним коефіцієнтом концентрації напружень K р , який розраховують відношенням величини межі міцності деревини на ударний розтяг надрізаного зразка нд до межі міцності гладкого зразка гл при однакових площах поперечного перерізу нетто робочої частини зразка за формулою: нд , Kр  гл 25 30 35 де: гл - межа міцності деревини на ударний розтяг гладкого зразка, МПа. На фіг. 1 представлена конструкція і розміри зразка; на фіг. 2 - розміри надрізу. Для реалізації поставленої корисною моделлю задачі із деревини виготовляють круглі зразки двох типів. Перший тип згідно аналогу має діаметр у робочій частині зразка рівний 5 мм. У зразках другого типу діаметром 6 мм посередині їх робочої частини виконують гострий надріз глибиною 0,5 мм з кутом при вершині 45°. Визначення межі міцності деревини на ударний розтяг виконують як на гладких зразках, так і з надрізом, які мають однакові площі поперечного перерізу нетто у їх робочій частині. Чутливість деревини до надрізу оцінюють ефективним коефіцієнтом концентрації напружень K р деревини при ударному розтягу, який розраховують за формулою: Kр  40 нд - межа міцності деревини на ударний розтяг зразка з надрізом, ΜΠа; нд , гл де: нд - межа міцності деревини на ударний розтяг зразка з надрізом, ΜΠа; гл - межа міцності деревини на ударний розтяг гладкого зразка, МПа. Використання запропонованого способу забезпечує можливість виконання розрахунків оптимальних розмірів і геометрії готових виробів, які працюють в умовах ударного розтягу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб визначення межі міцності деревини на ударний розтяг, що включає прикладання до зразка ударного розтягуючого навантаження, який відрізняється тим, що посередині робочої частини зразка виконують, як концентратор напружень, гострий надріз глибиною 0,5 мм з кутом при вершині 45, а вплив надрізу на міцність деревини при ударному розтягу оцінюють ефективним коефіцієнтом концентрації напружень K р , який розраховують відношенням величини межі міцності деревини на ударний розтяг надрізаного зразка нд до межі міцності 50 гладкого зразка гл при однакових площах поперечного перерізу нетто робочої частини зразка за формулою: 1 UA 96132 U Kр  нд гл , де: нд - межа міцності деревини на ударний розтяг зразка з надрізом, ΜПа; гл - межа міцності деревини на ударний розтяг гладкого зразка, МПа. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
