Спосіб визначення межі міцності деревини на ударний розтяг
Формула / Реферат
Спосіб визначення межі міцності деревини на ударний розтяг, що включає виготовлення зразка і пристрою для його установки у вантажі маятника копра, який відрізняється тим, що руйнування зразка у поперечному перерізі робочої частини виконують за допомогою двох розрізних захватів, в яких закріплюють головки зразка і фланця, встановленого з можливістю взаємодії з опорами копра для створення ударного розтягуючого навантаження зразка.
Текст

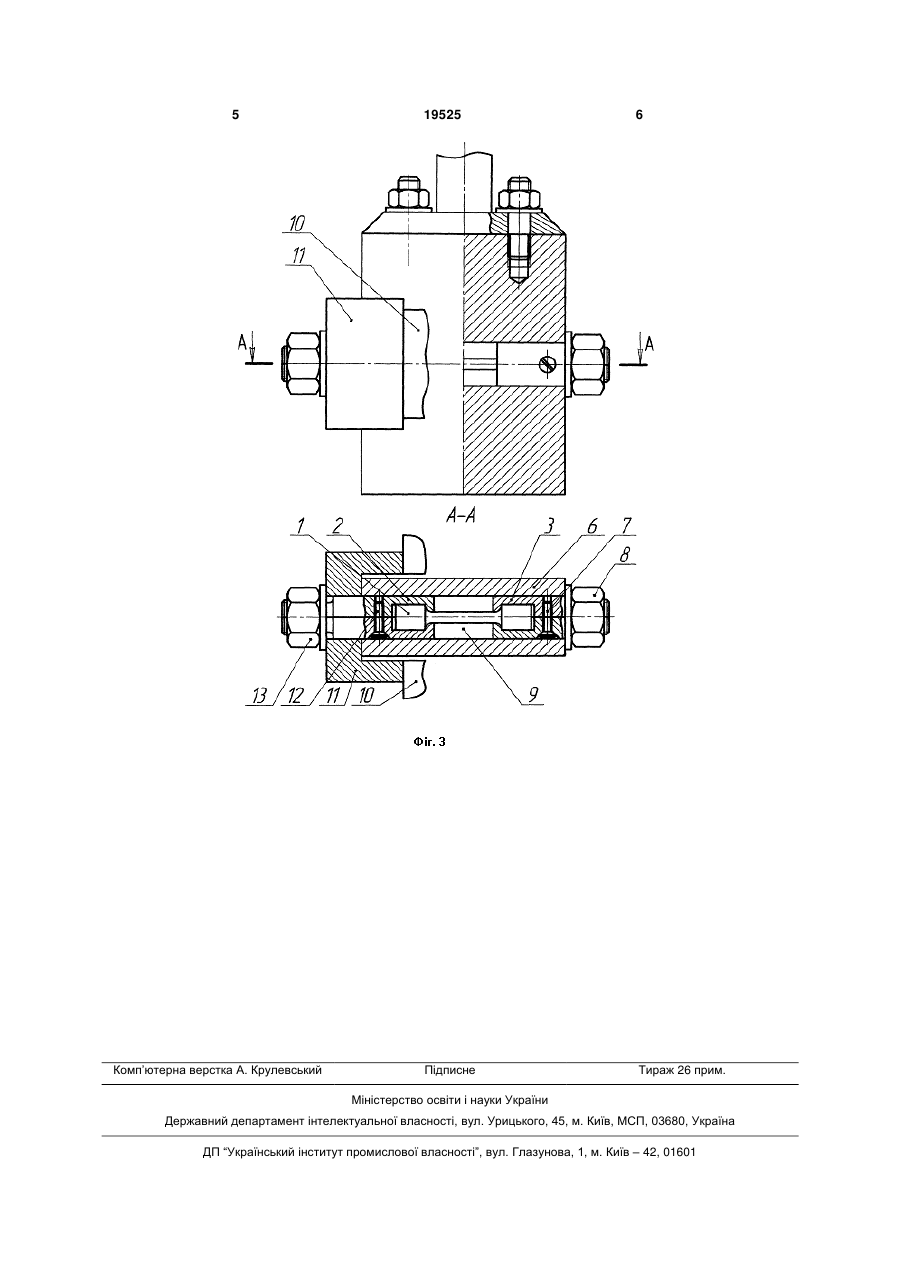

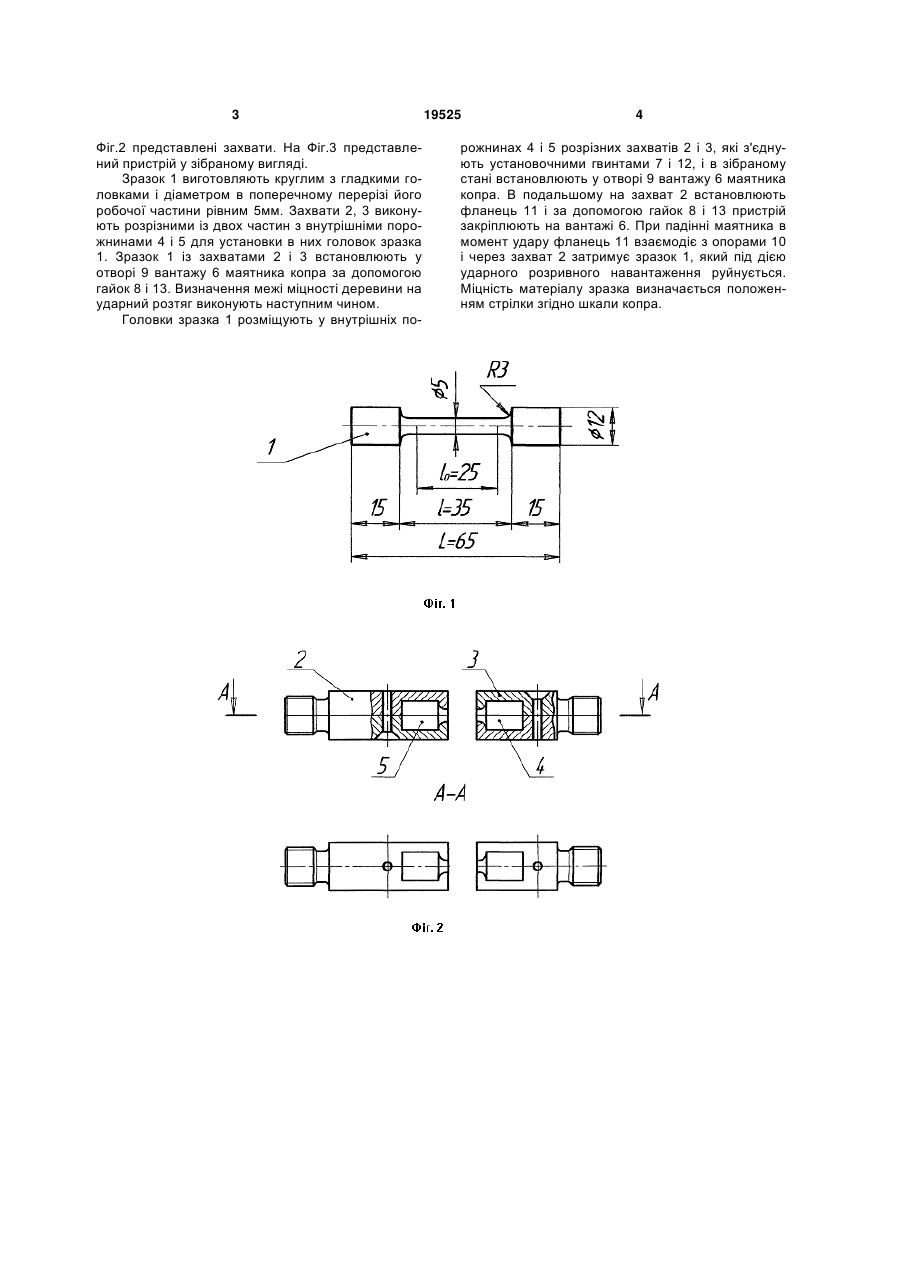

Спосіб визначення межі міцності деревини на ударний розтяг, що включає виготовлення зразка і 3 Фіг.2 представлені захвати. На Фіг.3 представлений пристрій у зібраному вигляді. Зразок 1 виготовляють круглим з гладкими головками і діаметром в поперечному перерізі його робочої частини рівним 5мм. Захвати 2, 3 виконують розрізними із двох частин з внутрішніми порожнинами 4 і 5 для установки в них головок зразка 1. Зразок 1 із захватами 2 і 3 встановлюють у отворі 9 вантажу 6 маятника копра за допомогою гайок 8 і 13. Визначення межі міцності деревини на ударний розтяг виконують наступним чином. Головки зразка 1 розміщують у внутрішніх по 19525 4 рожнинах 4 і 5 розрізних захватів 2 і 3, які з'єднують установочними гвинтами 7 і 12, і в зібраному стані встановлюють у отворі 9 вантажу 6 маятника копра. В подальшому на захват 2 встановлюють фланець 11 і за допомогою гайок 8 і 13 пристрій закріплюють на вантажі 6. При падінні маятника в момент удару фланець 11 взаємодіє з опорами 10 і через захват 2 затримує зразок 1, який під дією ударного розривного навантаження руйнується. Міцність матеріалу зразка визначається положенням стрілки згідно шкали копра. 5 Комп’ютерна верстка А. Крулевський 19525 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determining the strength of wood in impact tension
Автори англійськоюKotrechko Oleksii Oleksiiovych
Назва патенту російськоюСпособ определения прочности древесины при ударном растяжении
Автори російськоюКотречко Алексей Алексеевич
МПК / Мітки
МПК: G01N 33/46
Мітки: межі, міцності, спосіб, визначення, розтяг, деревини, ударний
