Пристрій до маятникового копра для визначення міцності деревини на ударний розтяг

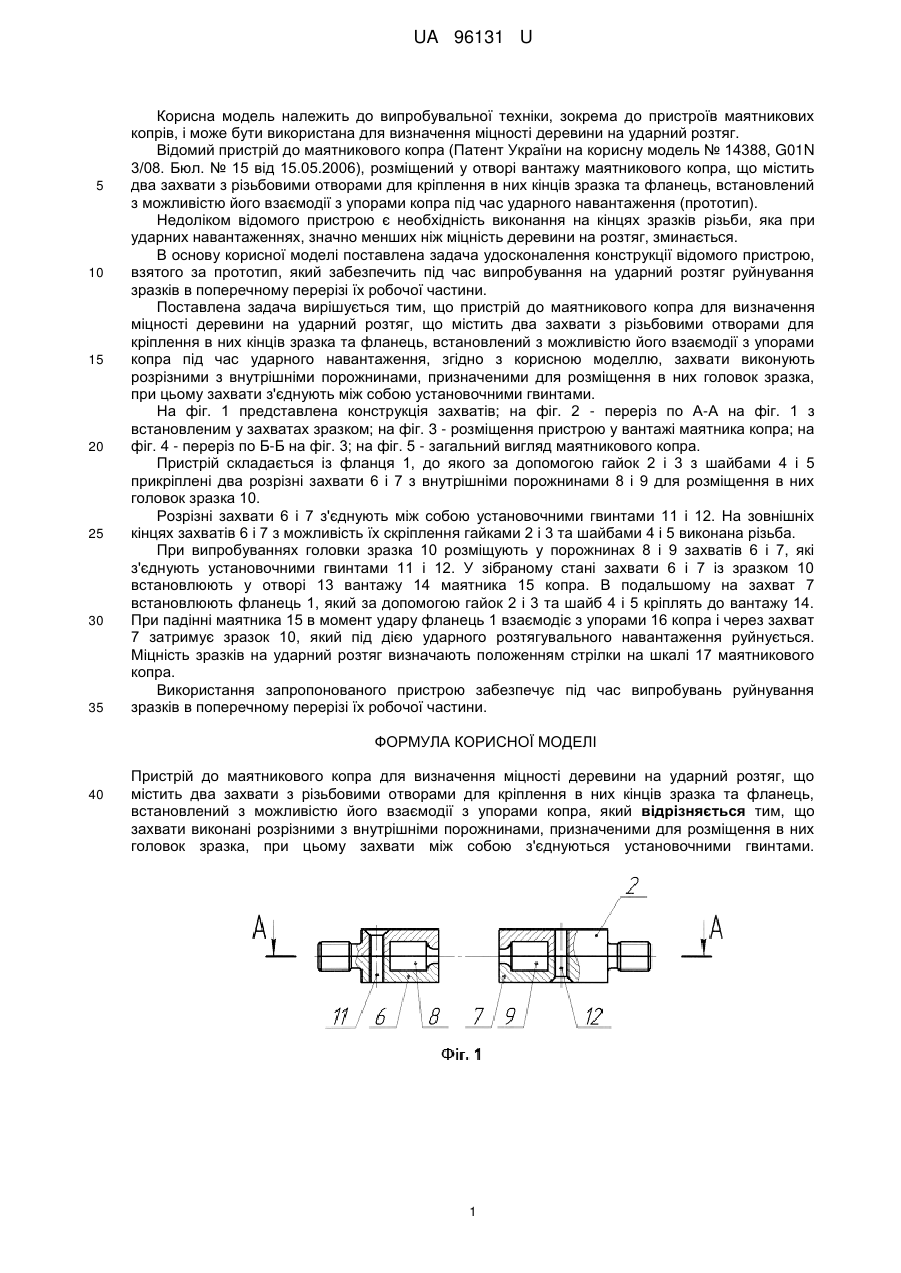

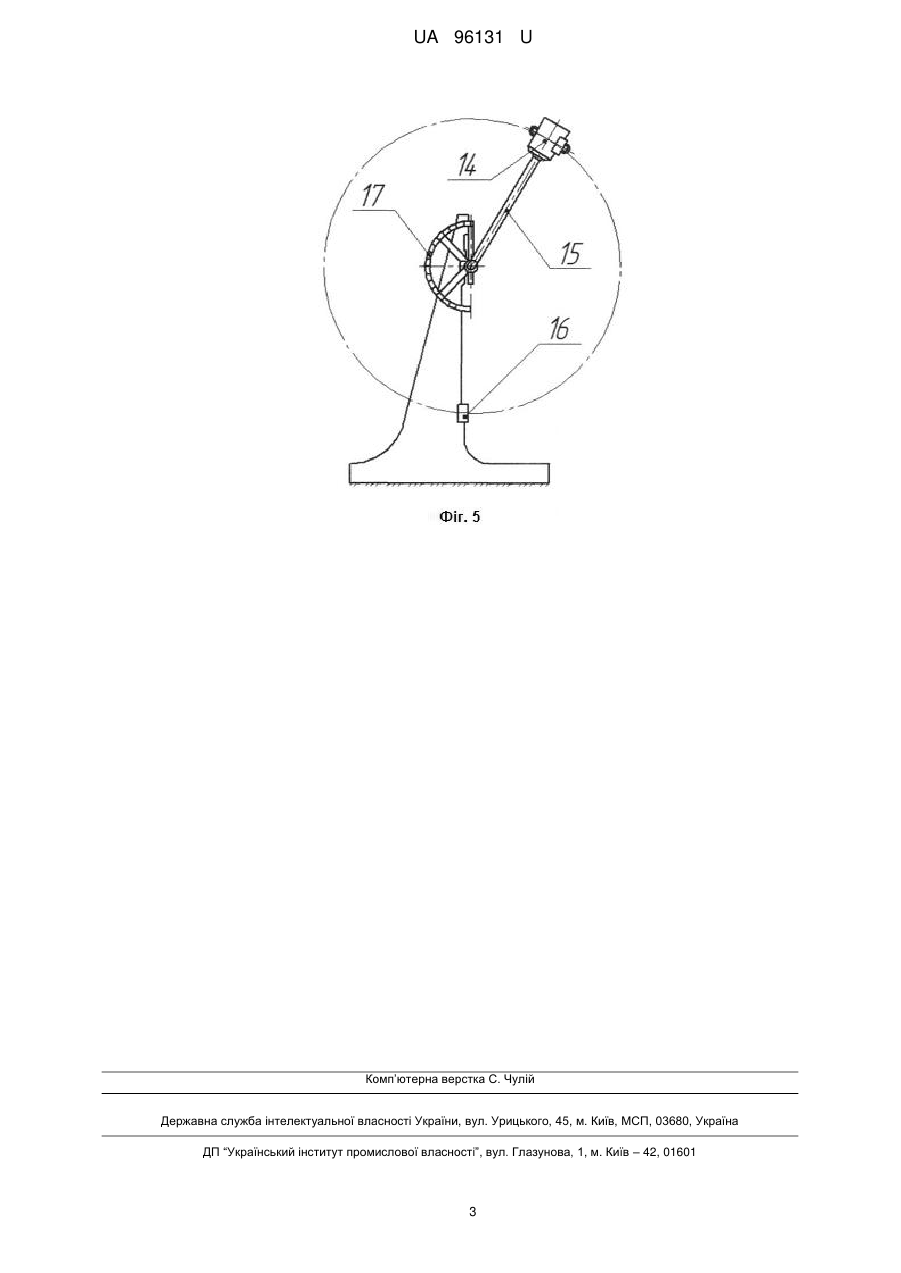

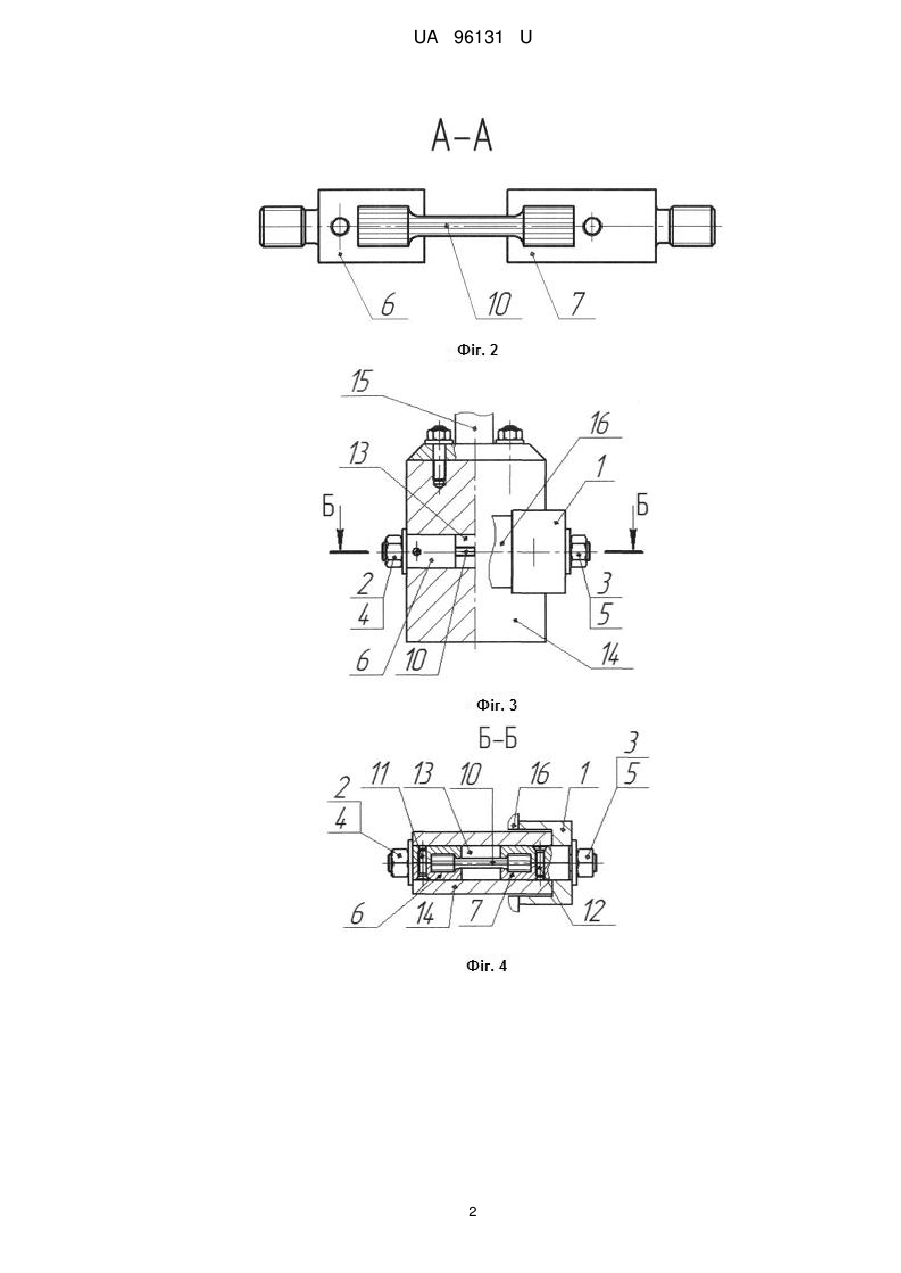

Реферат: Пристрій до маятникового копра для визначення міцності деревини на ударний розтяг містить два захвати з різьбовими отворами для кріплення в них кінців зразка та фланець, встановлений з можливістю його взаємодії з упорами копра. Захвати виконані розрізними з внутрішніми порожнинами, призначеними для розміщення в них головок зразка, при цьому захвати між собою з'єднуються установочними гвинтами. UA 96131 U (54) ПРИСТРІЙ ДО МАЯТНИКОВОГО КОПРА ДЛЯ ВИЗНАЧЕННЯ МІЦНОСТІ ДЕРЕВИНИ НА УДАРНИЙ РОЗТЯГ UA 96131 U UA 96131 U 5 10 15 20 25 30 35 Корисна модель належить до випробувальної техніки, зокрема до пристроїв маятникових копрів, і може бути використана для визначення міцності деревини на ударний розтяг. Відомий пристрій до маятникового копра (Патент України на корисну модель № 14388, G01N 3/08. Бюл. № 15 від 15.05.2006), розміщений у отворі вантажу маятникового копра, що містить два захвати з різьбовими отворами для кріплення в них кінців зразка та фланець, встановлений з можливістю його взаємодії з упорами копра під час ударного навантаження (прототип). Недоліком відомого пристрою є необхідність виконання на кінцях зразків різьби, яка при ударних навантаженнях, значно менших ніж міцність деревини на розтяг, зминається. В основу корисної моделі поставлена задача удосконалення конструкції відомого пристрою, взятого за прототип, який забезпечить під час випробування на ударний розтяг руйнування зразків в поперечному перерізі їх робочої частини. Поставлена задача вирішується тим, що пристрій до маятникового копра для визначення міцності деревини на ударний розтяг, що містить два захвати з різьбовими отворами для кріплення в них кінців зразка та фланець, встановлений з можливістю його взаємодії з упорами копра під час ударного навантаження, згідно з корисною моделлю, захвати виконують розрізними з внутрішніми порожнинами, призначеними для розміщення в них головок зразка, при цьому захвати з'єднують між собою установочними гвинтами. На фіг. 1 представлена конструкція захватів; на фіг. 2 - переріз по А-А на фіг. 1 з встановленим у захватах зразком; на фіг. 3 - розміщення пристрою у вантажі маятника копра; на фіг. 4 - переріз по Б-Б на фіг. 3; на фіг. 5 - загальний вигляд маятникового копра. Пристрій складається із фланця 1, до якого за допомогою гайок 2 і 3 з шайбами 4 і 5 прикріплені два розрізні захвати 6 і 7 з внутрішніми порожнинами 8 і 9 для розміщення в них головок зразка 10. Розрізні захвати 6 і 7 з'єднують між собою установочними гвинтами 11 і 12. На зовнішніх кінцях захватів 6 і 7 з можливість їх скріплення гайками 2 і 3 та шайбами 4 і 5 виконана різьба. При випробуваннях головки зразка 10 розміщують у порожнинах 8 і 9 захватів 6 і 7, які з'єднують установочними гвинтами 11 і 12. У зібраному стані захвати 6 і 7 із зразком 10 встановлюють у отворі 13 вантажу 14 маятника 15 копра. В подальшому на захват 7 встановлюють фланець 1, який за допомогою гайок 2 і 3 та шайб 4 і 5 кріплять до вантажу 14. При падінні маятника 15 в момент удару фланець 1 взаємодіє з упорами 16 копра і через захват 7 затримує зразок 10, який під дією ударного розтягувального навантаження руйнується. Міцність зразків на ударний розтяг визначають положенням стрілки на шкалі 17 маятникового копра. Використання запропонованого пристрою забезпечує під час випробувань руйнування зразків в поперечному перерізі їх робочої частини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій до маятникового копра для визначення міцності деревини на ударний розтяг, що містить два захвати з різьбовими отворами для кріплення в них кінців зразка та фланець, встановлений з можливістю його взаємодії з упорами копра, який відрізняється тим, що захвати виконані розрізними з внутрішніми порожнинами, призначеними для розміщення в них головок зразка, при цьому захвати між собою з'єднуються установочними гвинтами. 1 UA 96131 U 2 UA 96131 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
