Система захисту від використання неліцензійного інструмента для нанесення зображень на тверді поверхні методом ударного гравірування (варіанти) та гравірувальний пристрій, захищений від підробки (варіанти)

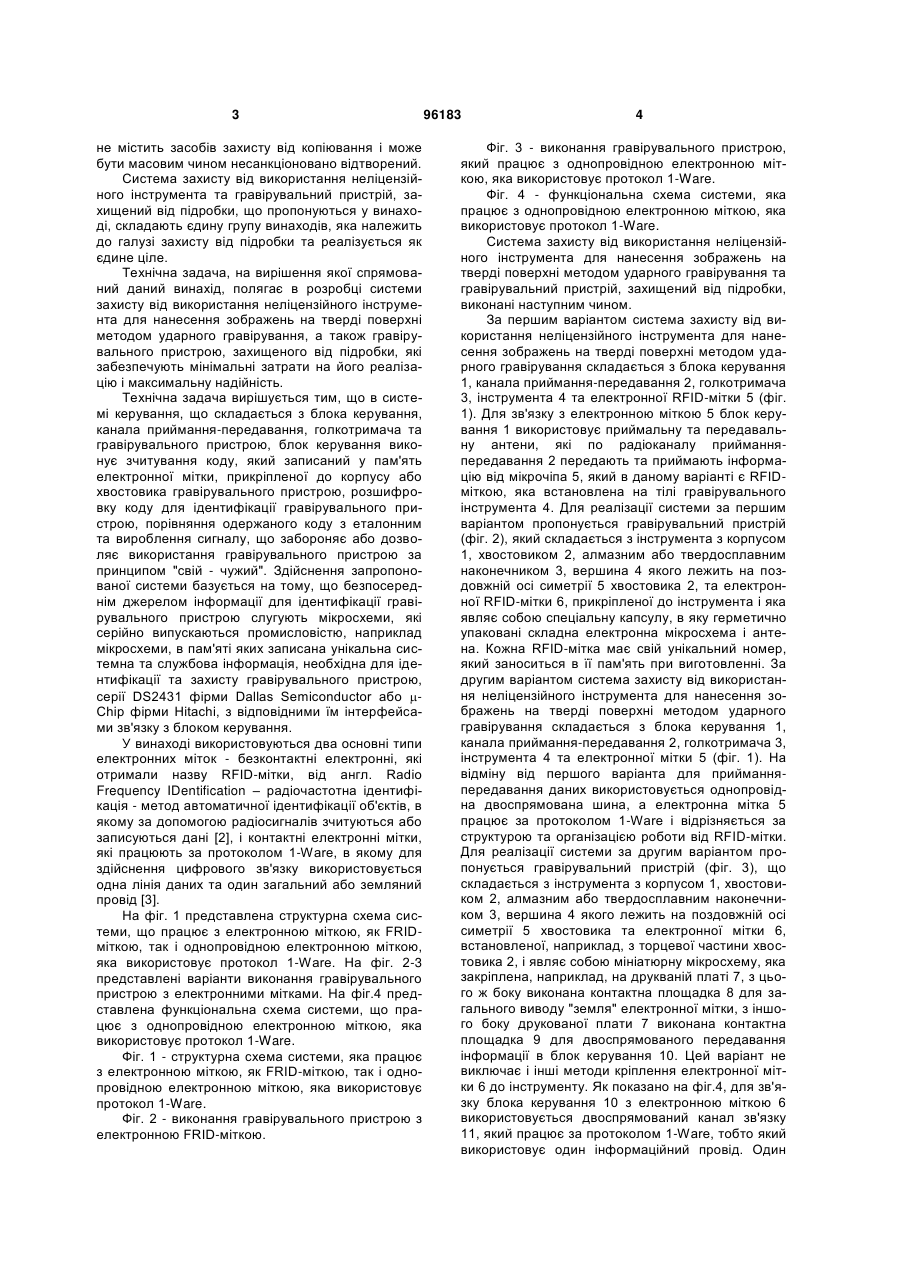

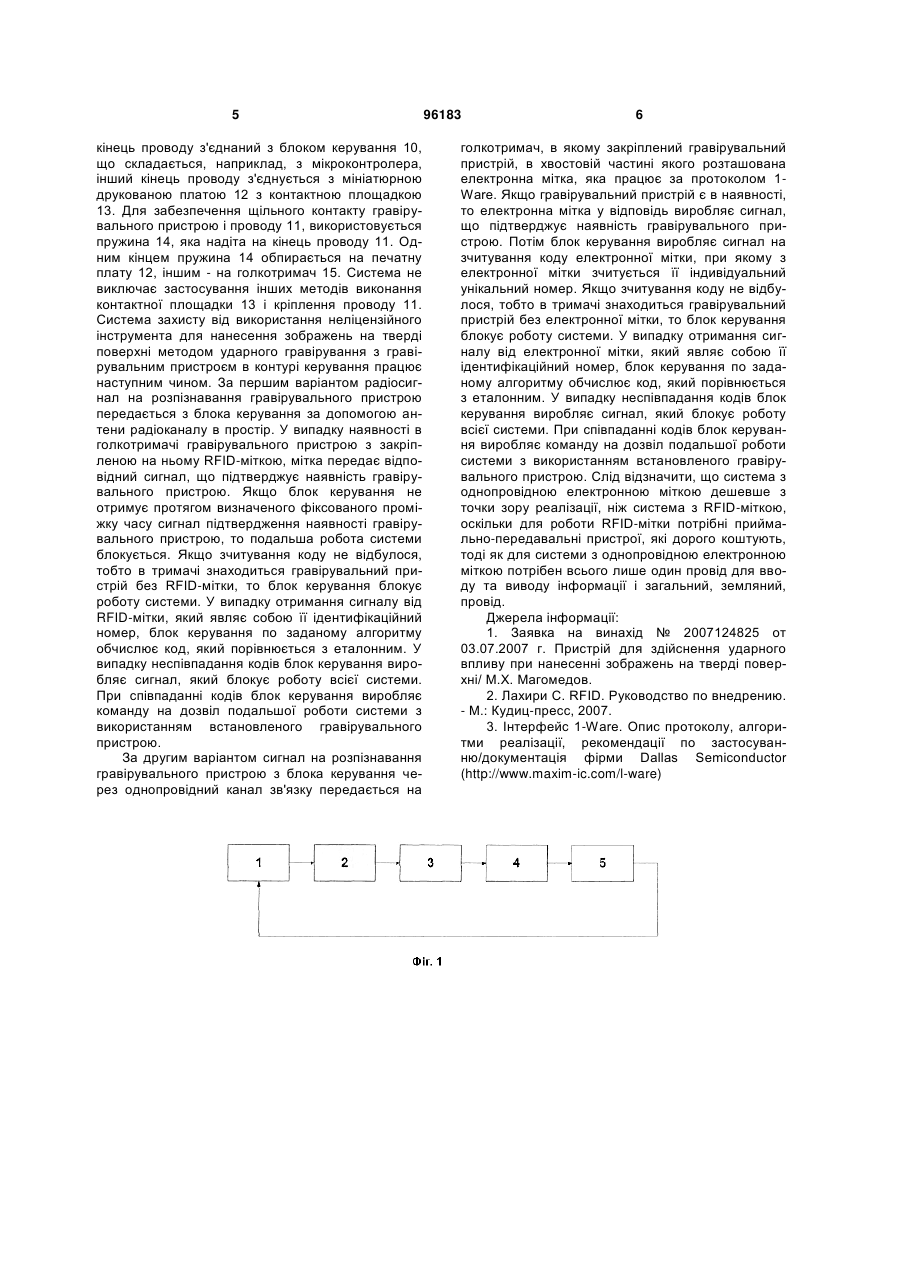

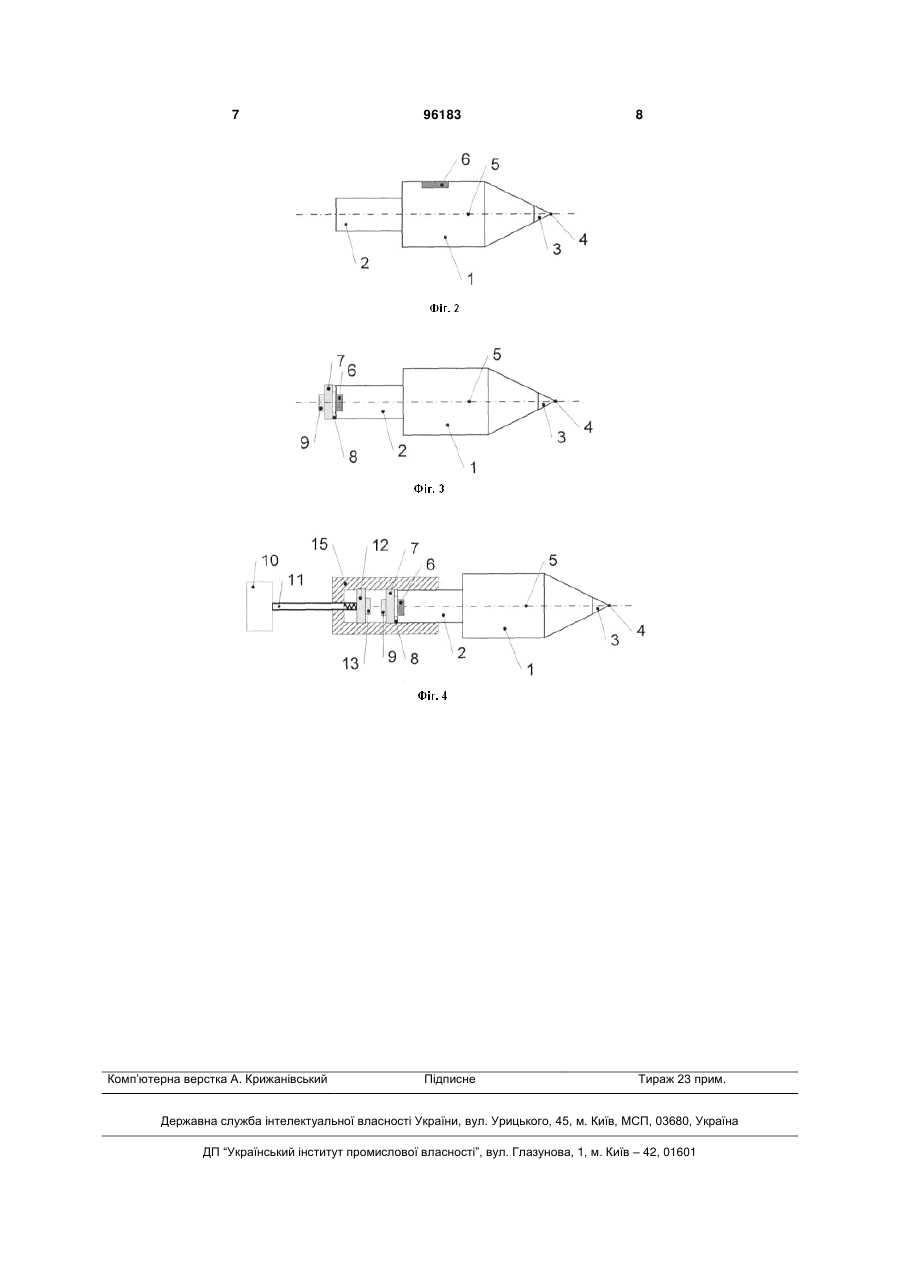

1. Система захисту від використання неліцензійного інструмента для нанесення зображень на тверді поверхні методом ударного гравірування, що містить блок керування, радіоканал зв'язку, голкотримач та гравірувальний пристрій з електронною RFID-міткою, при цьому вихід блока керування з'єднаний через радіоканал з приймальною антеною електронної мітки, яка прикріплена до гравірувального пристрою, а вихід електронної мітки через антену по радіоканалу з'єднаний з входом блока керування. 2. Система захисту від використання неліцензійного інструмента для нанесення зображень на тверді C2 2 (19) 1 3 не містить засобів захисту від копіювання і може бути масовим чином несанкціоновано відтворений. Система захисту від використання неліцензійного інструмента та гравірувальний пристрій, захищений від підробки, що пропонуються у винаході, складають єдину групу винаходів, яка належить до галузі захисту від підробки та реалізується як єдине ціле. Технічна задача, на вирішення якої спрямований даний винахід, полягає в розробці системи захисту від використання неліцензійного інструмента для нанесення зображень на тверді поверхні методом ударного гравірування, а також гравірувального пристрою, захищеного від підробки, які забезпечують мінімальні затрати на його реалізацію і максимальну надійність. Технічна задача вирішується тим, що в системі керування, що складається з блока керування, канала приймання-передавання, голкотримача та гравірувального пристрою, блок керування виконує зчитування коду, який записаний у пам'ять електронної мітки, прикріпленої до корпусу або хвостовика гравірувального пристрою, розшифровку коду для ідентифікації гравірувального пристрою, порівняння одержаного коду з еталонним та вироблення сигналу, що забороняє або дозволяє використання гравірувального пристрою за принципом "свій - чужий". Здійснення запропонованої системи базується на тому, що безпосереднім джерелом інформації для ідентифікації гравірувального пристрою слугують мікросхеми, які серійно випускаються промисловістю, наприклад мікросхеми, в пам'яті яких записана унікальна системна та службова інформація, необхідна для ідентифікації та захисту гравірувального пристрою, серії DS2431 фірми Dallas Semiconductor або Chip фірми Hitachi, з відповідними їм інтерфейсами зв'язку з блоком керування. У винаході використовуються два основні типи електронних міток - безконтактні електронні, які отримали назву RFID-мітки, від англ. Radio Frequency IDentification – радіочастотна ідентифікація - метод автоматичної ідентифікації об'єктів, в якому за допомогою радіосигналів зчитуються або записуються дані [2], і контактні електронні мітки, які працюють за протоколом 1-Ware, в якому для здійснення цифрового зв'язку використовується одна лінія даних та один загальний або земляний провід [3]. На фіг. 1 представлена структурна схема системи, що працює з електронною міткою, як FRIDміткою, так і однопровідною електронною міткою, яка використовує протокол 1-Ware. На фіг. 2-3 представлені варіанти виконання гравірувального пристрою з електронними мітками. На фіг.4 представлена функціональна схема системи, що працює з однопровідною електронною міткою, яка використовує протокол 1-Ware. Фіг. 1 - структурна схема системи, яка працює з електронною міткою, як FRID-міткою, так і однопровідною електронною міткою, яка використовує протокол 1-Ware. Фіг. 2 - виконання гравірувального пристрою з електронною FRID-міткою. 96183 4 Фіг. 3 - виконання гравірувального пристрою, який працює з однопровідною електронною міткою, яка використовує протокол 1-Ware. Фіг. 4 - функціональна схема системи, яка працює з однопровідною електронною міткою, яка використовує протокол 1-Ware. Система захисту від використання неліцензійного інструмента для нанесення зображень на тверді поверхні методом ударного гравірування та гравірувальний пристрій, захищений від підробки, виконані наступним чином. За першим варіантом система захисту від використання неліцензійного інструмента для нанесення зображень на тверді поверхні методом ударного гравірування складається з блока керування 1, канала приймання-передавання 2, голкотримача 3, інструмента 4 та електронної RFID-мітки 5 (фіг. 1). Для зв'язку з електронною міткою 5 блок керування 1 використовує приймальну та передавальну антени, які по радіоканалу прийманняпередавання 2 передають та приймають інформацію від мікрочіпа 5, який в даному варіанті є RFIDміткою, яка встановлена на тілі гравірувального інструмента 4. Для реалізації системи за першим варіантом пропонується гравірувальний пристрій (фіг. 2), який складається з інструмента з корпусом 1, хвостовиком 2, алмазним або твердосплавним наконечником 3, вершина 4 якого лежить на поздовжній осі симетрії 5 хвостовика 2, та електронної RFID-мітки 6, прикріпленої до інструмента і яка являє собою спеціальну капсулу, в яку герметично упаковані складна електронна мікросхема і антена. Кожна RFID-мітка має свій унікальний номер, який заноситься в її пам'ять при виготовленні. За другим варіантом система захисту від використання неліцензійного інструмента для нанесення зображень на тверді поверхні методом ударного гравірування складається з блока керування 1, канала приймання-передавання 2, голкотримача 3, інструмента 4 та електронної мітки 5 (фіг. 1). На відміну від першого варіанта для прийманняпередавання даних використовується однопровідна двоспрямована шина, а електронна мітка 5 працює за протоколом 1-Ware і відрізняється за структурою та організацією роботи від RFID-мітки. Для реалізації системи за другим варіантом пропонується гравірувальний пристрій (фіг. 3), що складається з інструмента з корпусом 1, хвостовиком 2, алмазним або твердосплавним наконечником 3, вершина 4 якого лежить на поздовжній осі симетрії 5 хвостовика та електронної мітки 6, встановленої, наприклад, з торцевої частини хвостовика 2, і являє собою мініатюрну мікросхему, яка закріплена, наприклад, на друкваній платі 7, з цього ж боку виконана контактна площадка 8 для загального виводу "земля" електронної мітки, з іншого боку друкованої плати 7 виконана контактна площадка 9 для двоспрямованого передавання інформації в блок керування 10. Цей варіант не виключає і інші методи кріплення електронної мітки 6 до інструменту. Як показано на фіг.4, для зв'язку блока керування 10 з електронною міткою 6 використовується двоспрямований канал зв'язку 11, який працює за протоколом 1-Ware, тобто який використовує один інформаційний провід. Один 5 кінець проводу з'єднаний з блоком керування 10, що складається, наприклад, з мікроконтролера, інший кінець проводу з'єднується з мініатюрною друкованою платою 12 з контактною площадкою 13. Для забезпечення щільного контакту гравірувального пристрою і проводу 11, використовується пружина 14, яка надіта на кінець проводу 11. Одним кінцем пружина 14 обпирається на печатну плату 12, іншим - на голкотримач 15. Система не виключає застосування інших методів виконання контактної площадки 13 і кріплення проводу 11. Система захисту від використання неліцензійного інструмента для нанесення зображень на тверді поверхні методом ударного гравірування з гравірувальним пристроєм в контурі керування працює наступним чином. За першим варіантом радіосигнал на розпізнавання гравірувального пристрою передається з блока керування за допомогою антени радіоканалу в простір. У випадку наявності в голкотримачі гравірувального пристрою з закріпленою на ньому RFID-міткою, мітка передає відповідний сигнал, що підтверджує наявність гравірувального пристрою. Якщо блок керування не отримує протягом визначеного фіксованого проміжку часу сигнал підтвердження наявності гравірувального пристрою, то подальша робота системи блокується. Якщо зчитування коду не відбулося, тобто в тримачі знаходиться гравірувальний пристрій без RFID-мітки, то блок керування блокує роботу системи. У випадку отримання сигналу від RFID-мітки, який являє собою її ідентифікаційний номер, блок керування по заданому алгоритму обчислює код, який порівнюється з еталонним. У випадку неспівпадання кодів блок керування виробляє сигнал, який блокує роботу всієї системи. При співпаданні кодів блок керування виробляє команду на дозвіл подальшої роботи системи з використанням встановленого гравірувального пристрою. За другим варіантом сигнал на розпізнавання гравірувального пристрою з блока керування через однопровідний канал зв'язку передається на 96183 6 голкотримач, в якому закріплений гравірувальний пристрій, в хвостовій частині якого розташована електронна мітка, яка працює за протоколом 1Ware. Якщо гравірувальний пристрій є в наявності, то електронна мітка у відповідь виробляє сигнал, що підтверджує наявність гравірувального пристрою. Потім блок керування виробляє сигнал на зчитування коду електронної мітки, при якому з електронної мітки зчитується її індивідуальний унікальний номер. Якщо зчитування коду не відбулося, тобто в тримачі знаходиться гравірувальний пристрій без електронної мітки, то блок керування блокує роботу системи. У випадку отримання сигналу від електронної мітки, який являє собою її ідентифікаційний номер, блок керування по заданому алгоритму обчислює код, який порівнюється з еталонним. У випадку неспівпадання кодів блок керування виробляє сигнал, який блокує роботу всієї системи. При співпаданні кодів блок керування виробляє команду на дозвіл подальшої роботи системи з використанням встановленого гравірувального пристрою. Слід відзначити, що система з однопровідною електронною міткою дешевше з точки зору реалізації, ніж система з RFID-міткою, оскільки для роботи RFID-мітки потрібні приймально-передавальні пристрої, які дорого коштують, тоді як для системи з однопровідною електронною міткою потрібен всього лише один провід для вводу та виводу інформації і загальний, земляний, провід. Джерела інформації: 1. Заявка на винахід № 2007124825 от 03.07.2007 г. Пристрій для здійснення ударного впливу при нанесенні зображень на тверді поверхні/ М.Х. Магомедов. 2. Лахири С. RFID. Руководство по внедрению. - М.: Кудиц-пресс, 2007. 3. Інтерфейс 1-Ware. Опис протоколу, алгоритми реалізації, рекомендації по застосуванню/документація фірми Dallas Semiconductor (http://www.maxim-ic.com/l-ware) 7 Комп’ютерна верстка А. Крижанівський 96183 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
