Установка для рекуперації тепла відхідних газів багатоквартирного будинку

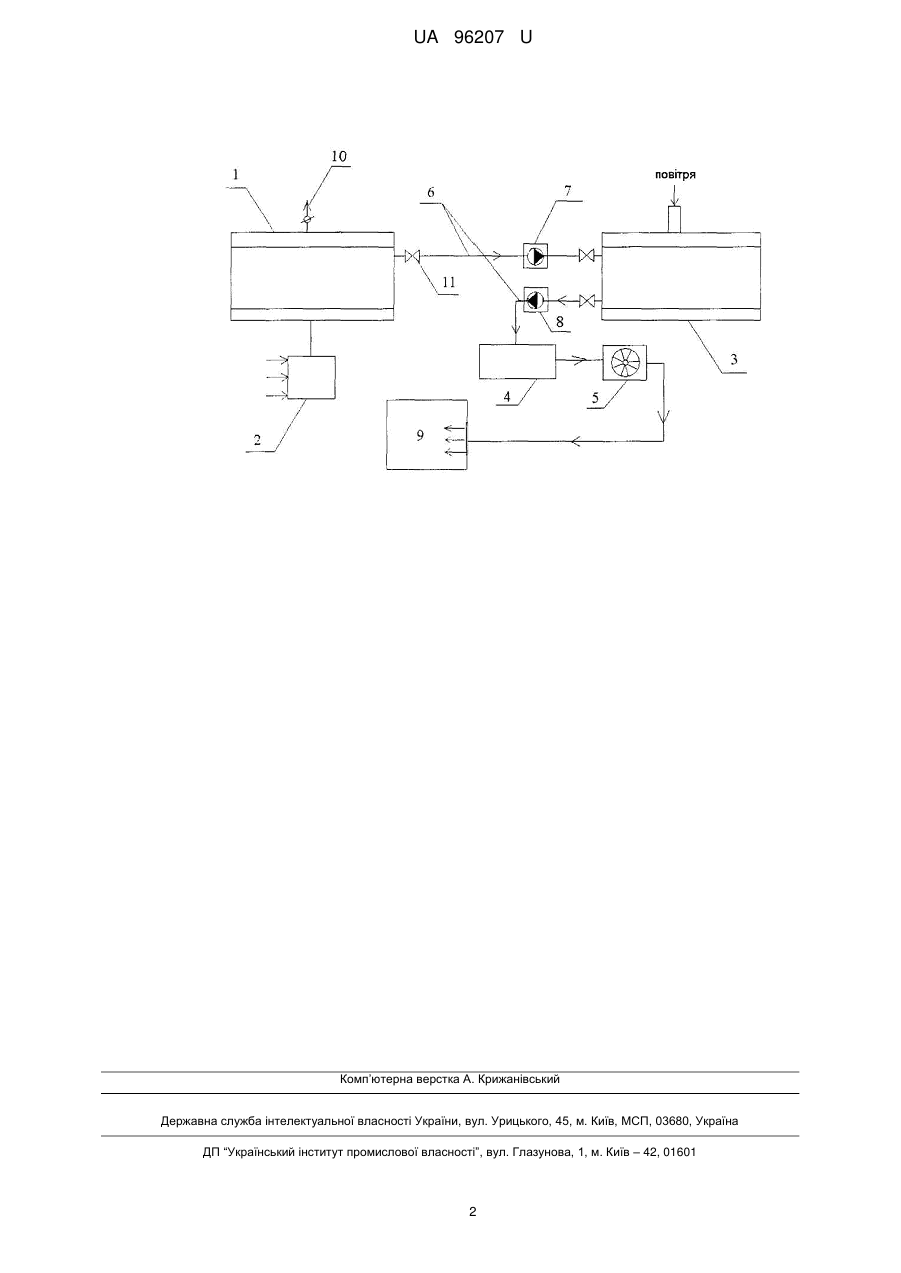

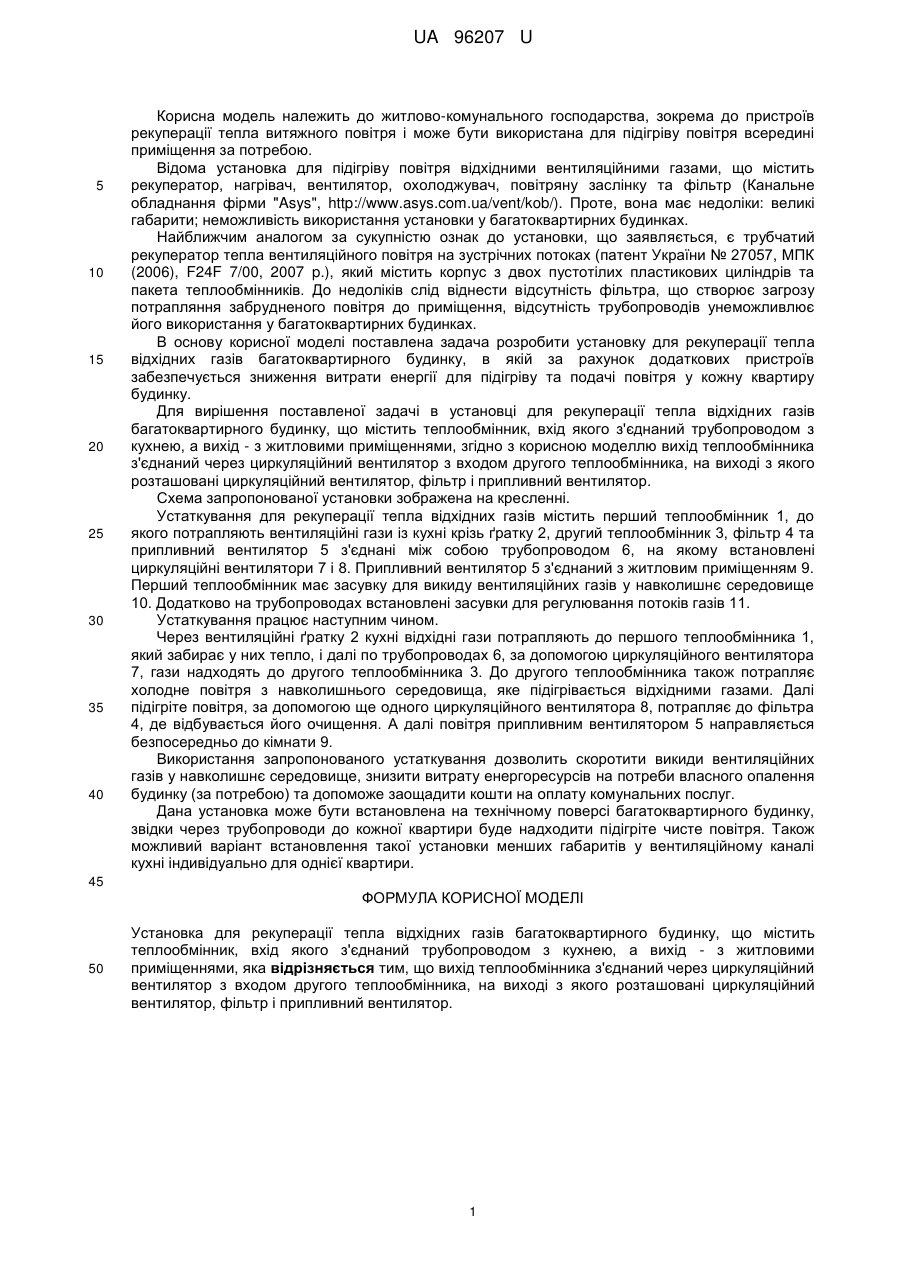

Реферат: UA 96207 U UA 96207 U 5 10 15 20 25 30 35 40 Корисна модель належить до житлово-комунального господарства, зокрема до пристроїв рекуперації тепла витяжного повітря і може бути використана для підігріву повітря всередині приміщення за потребою. Відома установка для підігріву повітря відхідними вентиляційними газами, що містить рекуператор, нагрівач, вентилятор, охолоджувач, повітряну заслінку та фільтр (Канальне обладнання фірми "Asys", http://www.asys.com.ua/vent/kob/). Проте, вона має недоліки: великі габарити; неможливість використання установки у багатоквартирних будинках. Найближчим аналогом за сукупністю ознак до установки, що заявляється, є трубчатий рекуператор тепла вентиляційного повітря на зустрічних потоках (патент України № 27057, МПК (2006), F24F 7/00, 2007 p.), який містить корпус з двох пустотілих пластикових циліндрів та пакета теплообмінників. До недоліків слід віднести відсутність фільтра, що створює загрозу потрапляння забрудненого повітря до приміщення, відсутність трубопроводів унеможливлює його використання у багатоквартирних будинках. В основу корисної моделі поставлена задача розробити установку для рекуперації тепла відхідних газів багатоквартирного будинку, в якій за рахунок додаткових пристроїв забезпечується зниження витрати енергії для підігріву та подачі повітря у кожну квартиру будинку. Для вирішення поставленої задачі в установці для рекуперації тепла відхідних газів багатоквартирного будинку, що містить теплообмінник, вхід якого з'єднаний трубопроводом з кухнею, а вихід - з житловими приміщеннями, згідно з корисною моделлю вихід теплообмінника з'єднаний через циркуляційний вентилятор з входом другого теплообмінника, на виході з якого розташовані циркуляційний вентилятор, фільтр і припливний вентилятор. Схема запропонованої установки зображена на кресленні. Устаткування для рекуперації тепла відхідних газів містить перший теплообмінник 1, до якого потрапляють вентиляційні гази із кухні крізь ґратку 2, другий теплообмінник 3, фільтр 4 та припливний вентилятор 5 з'єднані між собою трубопроводом 6, на якому встановлені циркуляційні вентилятори 7 і 8. Припливний вентилятор 5 з'єднаний з житловим приміщенням 9. Перший теплообмінник має засувку для викиду вентиляційних газів у навколишнє середовище 10. Додатково на трубопроводах встановлені засувки для регулювання потоків газів 11. Устаткування працює наступним чином. Через вентиляційні ґратку 2 кухні відхідні гази потрапляють до першого теплообмінника 1, який забирає у них тепло, і далі по трубопроводах 6, за допомогою циркуляційного вентилятора 7, гази надходять до другого теплообмінника 3. До другого теплообмінника також потрапляє холодне повітря з навколишнього середовища, яке підігрівається відхідними газами. Далі підігріте повітря, за допомогою ще одного циркуляційного вентилятора 8, потрапляє до фільтра 4, де відбувається його очищення. А далі повітря припливним вентилятором 5 направляється безпосередньо до кімнати 9. Використання запропонованого устаткування дозволить скоротити викиди вентиляційних газів у навколишнє середовище, знизити витрату енергоресурсів на потреби власного опалення будинку (за потребою) та допоможе заощадити кошти на оплату комунальних послуг. Дана установка може бути встановлена на технічному поверсі багатоквартирного будинку, звідки через трубопроводи до кожної квартири буде надходити підігріте чисте повітря. Також можливий варіант встановлення такої установки менших габаритів у вентиляційному каналі кухні індивідуально для однієї квартири. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Установка для рекуперації тепла відхідних газів багатоквартирного будинку, що містить теплообмінник, вхід якого з'єднаний трубопроводом з кухнею, а вихід - з житловими приміщеннями, яка відрізняється тим, що вихід теплообмінника з'єднаний через циркуляційний вентилятор з входом другого теплообмінника, на виході з якого розташовані циркуляційний вентилятор, фільтр і припливний вентилятор. 1 UA 96207 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
