Спосіб боротьби з випинанням ґрунту гірничих виробок

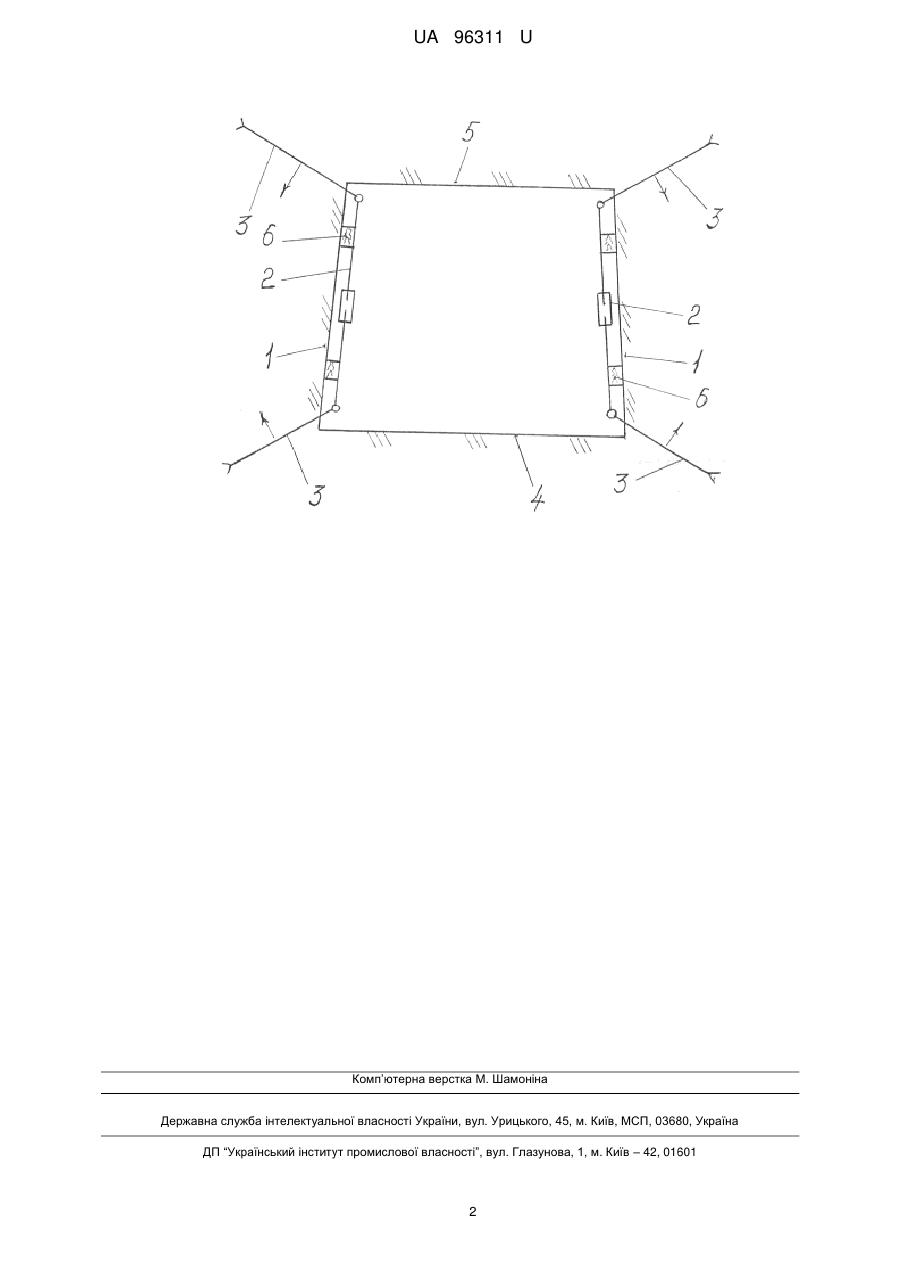

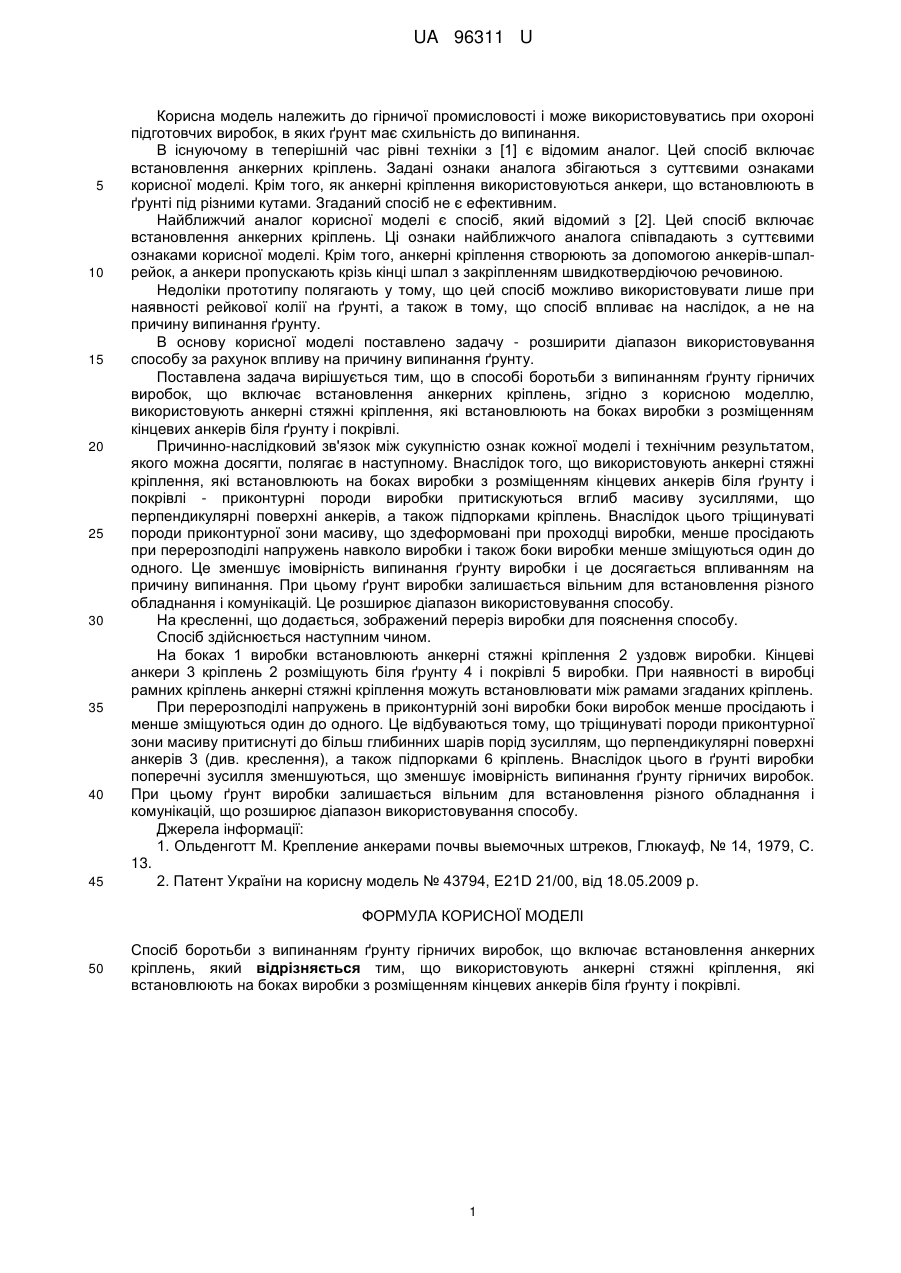

Реферат: Спосіб боротьби з випинанням ґрунту гірничих виробок включає встановлення анкерних стяжних кріплень на боках виробки з розміщенням кінцевих анкерів біля ґрунту і покрівлі. UA 96311 U (12) UA 96311 U UA 96311 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до гірничої промисловості і може використовуватись при охороні підготовчих виробок, в яких ґрунт має схильність до випинання. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей спосіб включає встановлення анкерних кріплень. Задані ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім того, як анкерні кріплення використовуються анкери, що встановлюють в ґрунті під різними кутами. Згаданий спосіб не є ефективним. Найближчий аналог корисної моделі є спосіб, який відомий з [2]. Цей спосіб включає встановлення анкерних кріплень. Ці ознаки найближчого аналога співпадають з суттєвими ознаками корисної моделі. Крім того, анкерні кріплення створюють за допомогою анкерів-шпалрейок, а анкери пропускають крізь кінці шпал з закріпленням швидкотвердіючою речовиною. Недоліки прототипу полягають у тому, що цей спосіб можливо використовувати лише при наявності рейкової колії на ґрунті, а також в тому, що спосіб впливає на наслідок, а не на причину випинання ґрунту. В основу корисної моделі поставлено задачу - розширити діапазон використовування способу за рахунок впливу на причину випинання ґрунту. Поставлена задача вирішується тим, що в способі боротьби з випинанням ґрунту гірничих виробок, що включає встановлення анкерних кріплень, згідно з корисною моделлю, використовують анкерні стяжні кріплення, які встановлюють на боках виробки з розміщенням кінцевих анкерів біля ґрунту і покрівлі. Причинно-наслідковий зв'язок між сукупністю ознак кожної моделі і технічним результатом, якого можна досягти, полягає в наступному. Внаслідок того, що використовують анкерні стяжні кріплення, які встановлюють на боках виробки з розміщенням кінцевих анкерів біля ґрунту і покрівлі - приконтурні породи виробки притискуються вглиб масиву зусиллями, що перпендикулярні поверхні анкерів, а також підпорками кріплень. Внаслідок цього тріщинуваті породи приконтурної зони масиву, що здеформовані при проходці виробки, менше просідають при перерозподілі напружень навколо виробки і також боки виробки менше зміщуються один до одного. Це зменшує імовірність випинання ґрунту виробки і це досягається впливанням на причину випинання. При цьому ґрунт виробки залишається вільним для встановлення різного обладнання і комунікацій. Це розширює діапазон використовування способу. На кресленні, що додається, зображений переріз виробки для пояснення способу. Спосіб здійснюється наступним чином. На боках 1 виробки встановлюють анкерні стяжні кріплення 2 уздовж виробки. Кінцеві анкери 3 кріплень 2 розміщують біля ґрунту 4 і покрівлі 5 виробки. При наявності в виробці рамних кріплень анкерні стяжні кріплення можуть встановлювати між рамами згаданих кріплень. При перерозподілі напружень в приконтурній зоні виробки боки виробок менше просідають і менше зміщуються один до одного. Це відбуваються тому, що тріщинуваті породи приконтурної зони масиву притиснуті до більш глибинних шарів порід зусиллям, що перпендикулярні поверхні анкерів 3 (див. креслення), а також підпорками 6 кріплень. Внаслідок цього в ґрунті виробки поперечні зусилля зменшуються, що зменшує імовірність випинання ґрунту гірничих виробок. При цьому ґрунт виробки залишається вільним для встановлення різного обладнання і комунікацій, що розширює діапазон використовування способу. Джерела інформації: 1. Ольденготт М. Крепление анкерами почвы выемочных штреков, Глюкауф, № 14, 1979, С. 13. 2. Патент України на корисну модель № 43794, E21D 21/00, від 18.05.2009 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб боротьби з випинанням ґрунту гірничих виробок, що включає встановлення анкерних кріплень, який відрізняється тим, що використовують анкерні стяжні кріплення, які встановлюють на боках виробки з розміщенням кінцевих анкерів біля ґрунту і покрівлі. 1 UA 96311 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
