Установка для штампування рельєфів на зовнішніх поверхнях труб

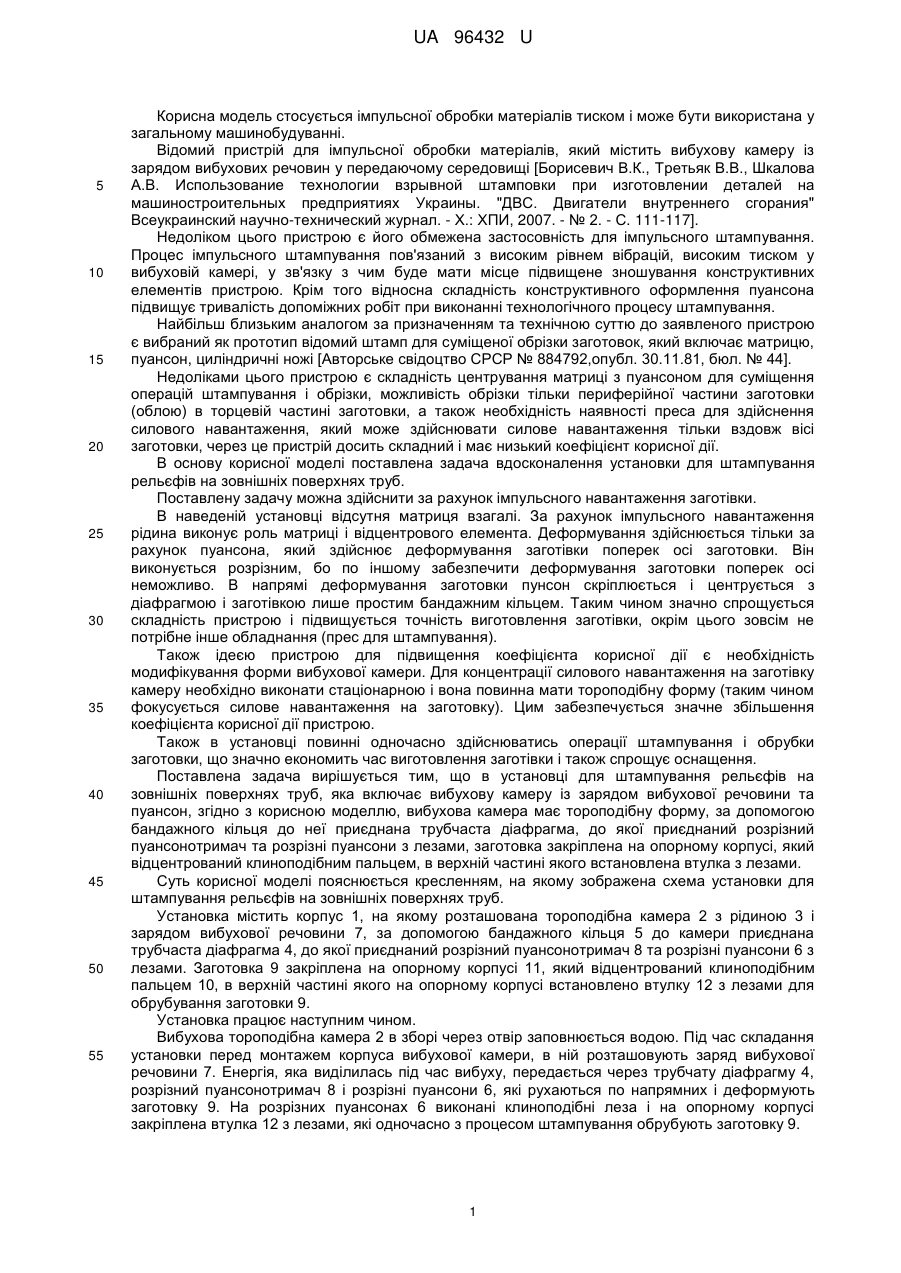

Реферат: UA 96432 U UA 96432 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується імпульсної обробки матеріалів тиском і може бути використана у загальному машинобудуванні. Відомий пристрій для імпульсної обробки матеріалів, який містить вибухову камеру із зарядом вибухових речовин у передаючому середовищі [Борисевич В.К., Третьяк В.В., Шкалова А.В. Использование технологии взрывной штамповки при изготовлении деталей на машиностроительных предприятиях Украины. "ДВС. Двигатели внутреннего сгорания" Всеукраинский научно-технический журнал. - Х.: ХПИ, 2007. - № 2. - С. 111-117]. Недоліком цього пристрою є його обмежена застосовність для імпульсного штампування. Процес імпульсного штампування пов'язаний з високим рівнем вібрацій, високим тиском у вибуховій камері, у зв'язку з чим буде мати місце підвищене зношування конструктивних елементів пристрою. Крім того відносна складність конструктивного оформлення пуансона підвищує тривалість допоміжних робіт при виконанні технологічного процесу штампування. Найбільш близьким аналогом за призначенням та технічною суттю до заявленого пристрою є вибраний як прототип відомий штамп для суміщеної обрізки заготовок, який включає матрицю, пуансон, циліндричні ножі [Авторське свідоцтво СРСР № 884792,опубл. 30.11.81, бюл. № 44]. Недоліками цього пристрою є складність центрування матриці з пуансоном для суміщення операцій штампування і обрізки, можливість обрізки тільки периферійної частини заготовки (облою) в торцевій частині заготовки, а також необхідність наявності преса для здійснення силового навантаження, який може здійснювати силове навантаження тільки вздовж вісі заготовки, через це пристрій досить складний і має низький коефіцієнт корисної дії. В основу корисної моделі поставлена задача вдосконалення установки для штампування рельєфів на зовнішніх поверхнях труб. Поставлену задачу можна здійснити за рахунок імпульсного навантаження заготівки. В наведеній установці відсутня матриця взагалі. За рахунок імпульсного навантаження рідина виконує роль матриці і відцентрового елемента. Деформування здійснюється тільки за рахунок пуансона, який здійснює деформування заготівки поперек осі заготовки. Він виконується розрізним, бо по іншому забезпечити деформування заготовки поперек осі неможливо. В напрямі деформування заготовки пунсон скріплюється і центрується з діафрагмою і заготівкою лише простим бандажним кільцем. Таким чином значно спрощується складність пристрою і підвищується точність виготовлення заготівки, окрім цього зовсім не потрібне інше обладнання (прес для штампування). Також ідеєю пристрою для підвищення коефіцієнта корисної дії є необхідність модифікування форми вибухової камери. Для концентрації силового навантаження на заготівку камеру необхідно виконати стаціонарною і вона повинна мати тороподібну форму (таким чином фокусується силове навантаження на заготовку). Цим забезпечується значне збільшення коефіцієнта корисної дії пристрою. Також в установці повинні одночасно здійснюватись операції штампування і обрубки заготовки, що значно економить час виготовлення заготівки і також спрощує оснащення. Поставлена задача вирішується тим, що в установці для штампування рельєфів на зовнішніх поверхнях труб, яка включає вибухову камеру із зарядом вибухової речовини та пуансон, згідно з корисною моделлю, вибухова камера має тороподібну форму, за допомогою бандажного кільця до неї приєднана трубчаста діафрагма, до якої приєднаний розрізний пуансонотримач та розрізні пуансони з лезами, заготовка закріплена на опорному корпусі, який відцентрований клиноподібним пальцем, в верхній частині якого встановлена втулка з лезами. Суть корисної моделі пояснюється кресленням, на якому зображена схема установки для штампування рельєфів на зовнішніх поверхнях труб. Установка містить корпус 1, на якому розташована тороподібна камера 2 з рідиною 3 і зарядом вибухової речовини 7, за допомогою бандажного кільця 5 до камери приєднана трубчаста діафрагма 4, до якої приєднаний розрізний пуансонотримач 8 та розрізні пуансони 6 з лезами. Заготовка 9 закріплена на опорному корпусі 11, який відцентрований клиноподібним пальцем 10, в верхній частині якого на опорному корпусі встановлено втулку 12 з лезами для обрубування заготовки 9. Установка працює наступним чином. Вибухова тороподібна камера 2 в зборі через отвір заповнюється водою. Під час складання установки перед монтажем корпуса вибухової камери, в ній розташовують заряд вибухової речовини 7. Енергія, яка виділилась під час вибуху, передається через трубчату діафрагму 4, розрізний пуансонотримач 8 і розрізні пуансони 6, які рухаються по напрямних і деформують заготовку 9. На розрізних пуансонах 6 виконані клиноподібні леза і на опорному корпусі закріплена втулка 12 з лезами, які одночасно з процесом штампування обрубують заготовку 9. 1 UA 96432 U Реальність отримання необхідних параметрів для виконання технологічних процесів доведена. Попередні дослідження показали, що коефіцієнт корисної дії таких установок достатньо високий, і в більшості випадків, вище загального коефіцієнта корисної дії молотів, пресів і високошвидкісних установок, які використовуються на виробництві. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Установка для штампування рельєфів на зовнішніх поверхнях труб, що включає вибухову камеру із зарядом вибухової речовини та пуансон, яка відрізняється тим, що вибухова камера має тороподібну форму, за допомогою бандажного кільця до неї приєднана трубчаста діафрагма, до якої приєднаний розрізний пуансонотримач та розрізні пуансони з лезами, заготовка закріплена на опорному корпусі, який відцентрований клиноподібним пальцем, в верхній частині якого встановлена втулка з лезами. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
