Пристрій для штампування обкатуванням
Номер патенту: 31594
Опубліковано: 10.04.2008
Формула / Реферат
Пристрій для штампування обкатуванням, що містить корпус із змонтованим в ньому механізмом обкатувального руху інструмента у вигляді встановленої на підшипниках косої шайби з нахиленою розточкою, яка служить для встановлення з можливістю обертання обкатувального інструмента, який відрізняється тим, що в корпусі вздовж центральної осі встановлений механізм притискання заготовки, що складається з силової частини та притискача, причому притискач проходить через обкатувальний інструмент та косу шайбу, які виконані з центральними вздовж осі наскрізними отворами.
Текст

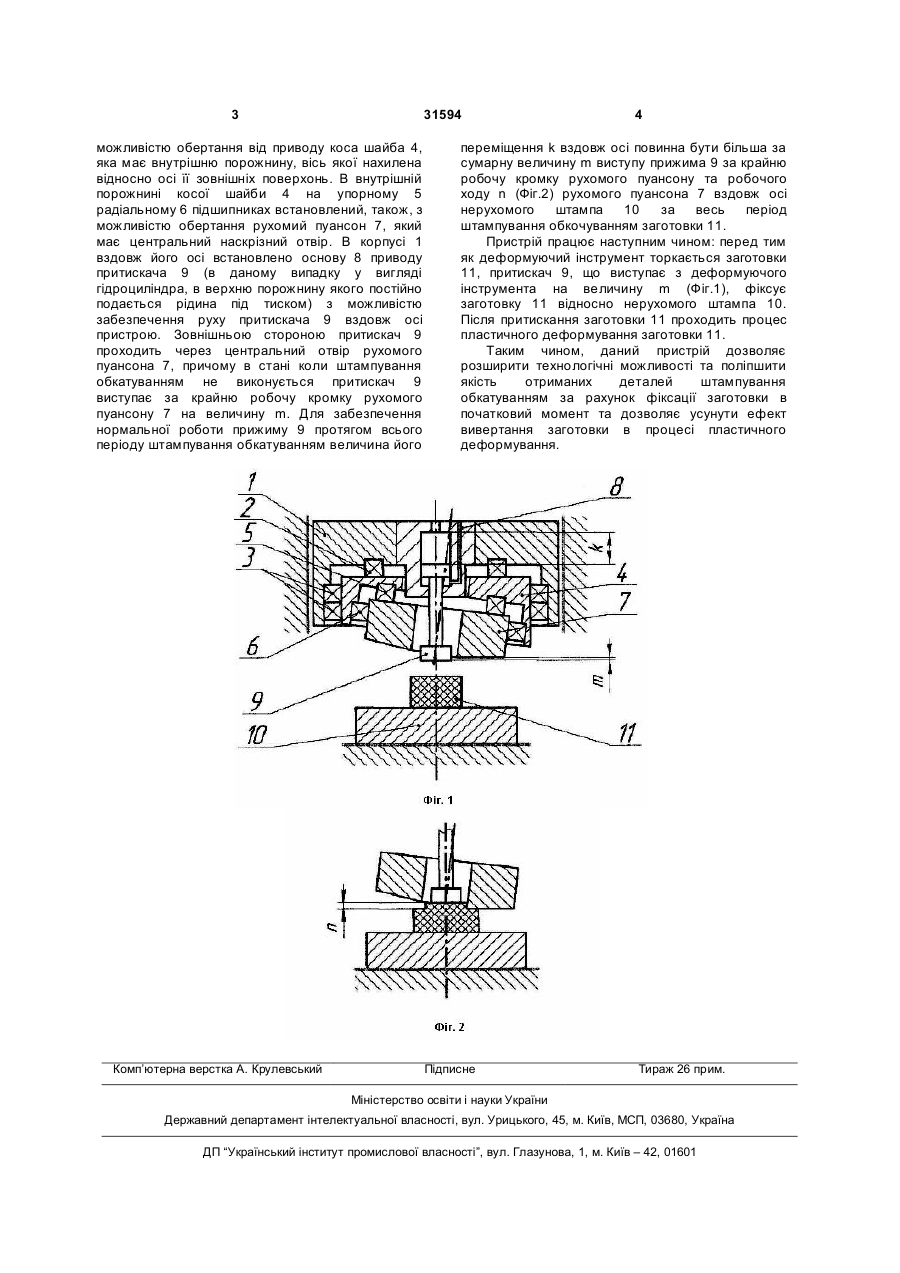

Пристрій для штампування обкатуванням, що містить корпус із змонтованим в ньому механізмом обкатувального руху інструмента у вигляді 3 31594 можливістю обертання від приводу коса шайба 4, яка має внутрішню порожнину, вісь якої нахилена відносно осі її зовнішніх поверхонь. В внутрішній порожнині косої шайби 4 на упорному 5 радіальному 6 підшипниках встановлений, також, з можливістю обертання рухомий пуансон 7, який має центральний наскрізний отвір. В корпусі 1 вздовж його осі встановлено основу 8 приводу притискача 9 (в даному випадку у вигляді гідроциліндра, в верхню порожнину якого постійно подається рідина під тиском) з можливістю забезпечення руху притискача 9 вздовж осі пристрою. Зовнішньою стороною притискач 9 проходить через центральний отвір рухомого пуансона 7, причому в стані коли штампування обкатуванням не виконується притискач 9 виступає за крайню робочу кромку рухомого пуансону 7 на величину m. Для забезпечення нормальної роботи прижиму 9 протягом всього періоду штампування обкатуванням величина його Комп’ютерна верстка А. Крулевський 4 переміщення k вздовж осі повинна бути більша за сумарну величину m виступу прижима 9 за крайню робочу кромку рухомого пуансону та робочого ходу n (Фіг.2) рухомого пуансона 7 вздовж осі нерухомого штампа 10 за весь період штампування обкочуванням заготовки 11. Пристрій працює наступним чином: перед тим як деформуючий інструмент торкається заготовки 11, притискач 9, що виступає з деформуючого інструмента на величину m (Фіг.1), фіксує заготовку 11 відносно нерухомого штампа 10. Після притискання заготовки 11 проходить процес пластичного деформування заготовки 11. Таким чином, даний пристрій дозволяє розширити технологічні можливості та поліпшити якість отриманих деталей штампування обкатуванням за рахунок фіксації заготовки в початковий момент та дозволяє усунути ефект вивертання заготовки в процесі пластичного деформування. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for punching by rolling
Автори англійськоюHozhii Serhii Petrovych, Dovhaliuk Leonid Valeriiovych
Назва патенту російськоюУстройство для штампования обкаткой
Автори російськоюГожий Сергей Петрович, Довгалюк Леонид Валерьевич
МПК / Мітки
МПК: B21D 37/04
Мітки: пристрій, штампування, обкатуванням
