Пристрій для дозованої подачі порошку

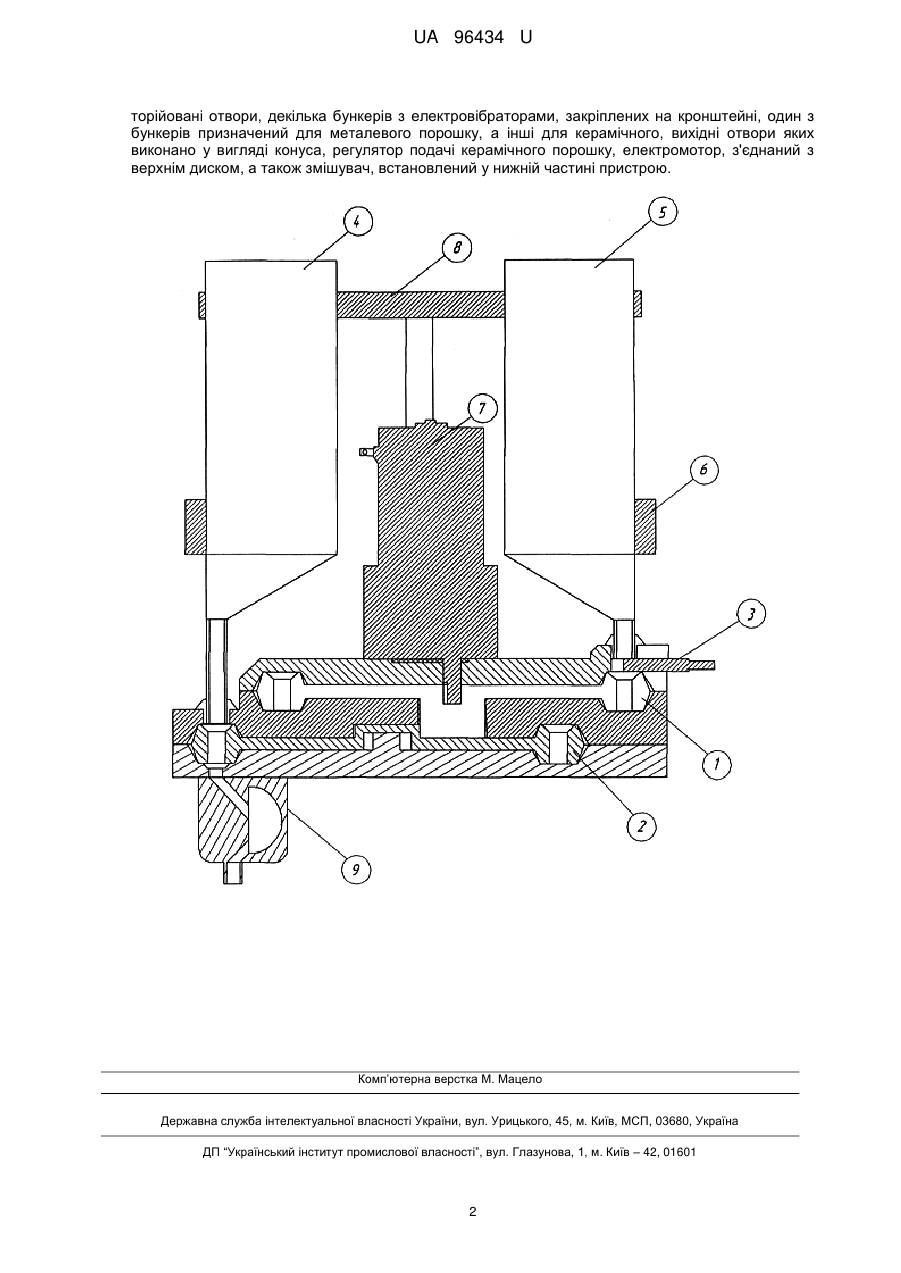

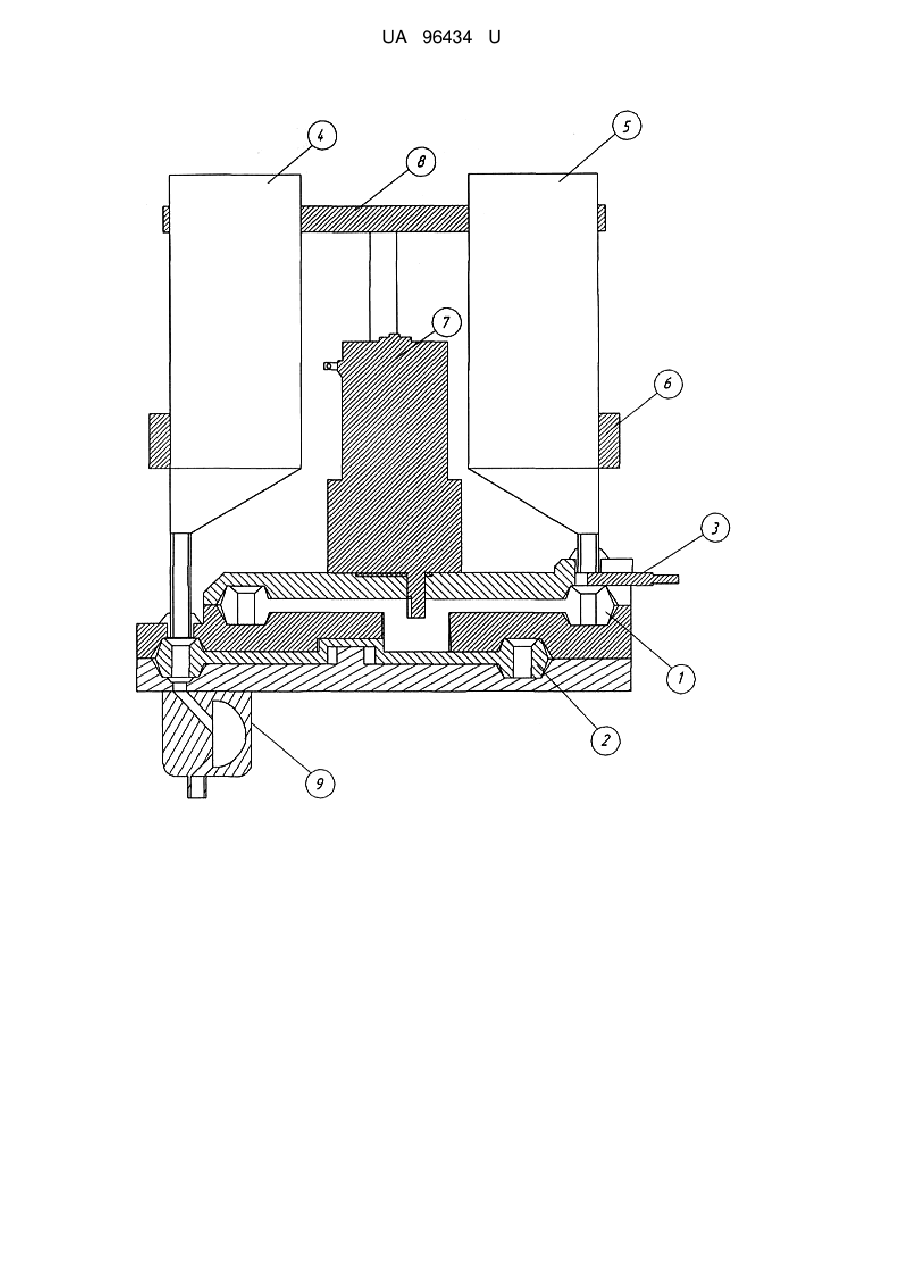

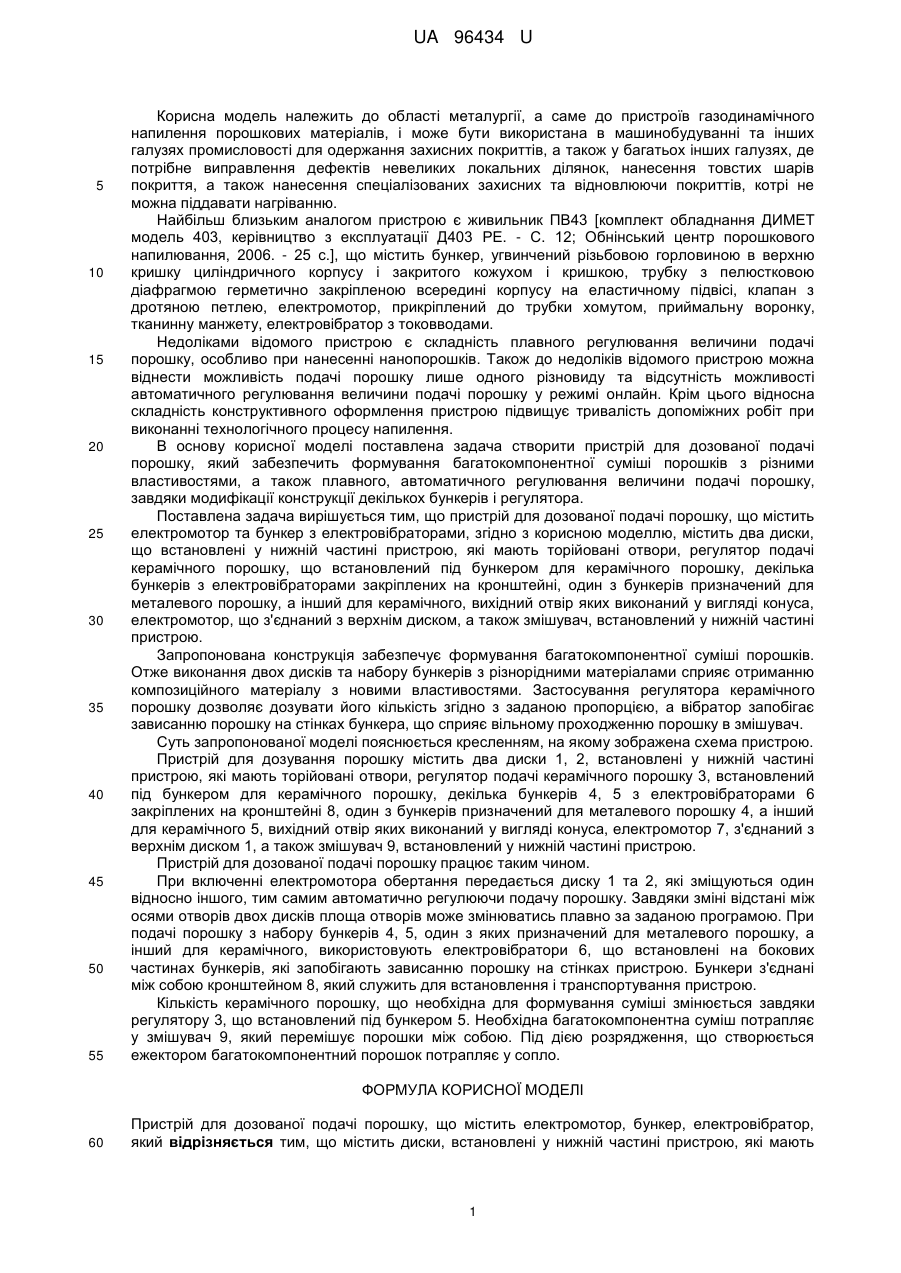

Реферат: Пристрій для дозованої подачі порошку містить електромотор, бункер, електровібратор, регулятор подачі керамічного порошку, диски, встановлені у нижній частині пристрою, які мають торійовані отвори, декілька бункерів з електровібраторами, закріплених на кронштейні. Один з бункерів призначений для металевого порошку, а інші для керамічного, вихідні отвори яких виконано у вигляді конуса. Електромотор, з'єднаний з верхнім диском, а змішувач, встановлений у нижній частині пристрою. UA 96434 U (54) ПРИСТРІЙ ДЛЯ ДОЗОВАНОЇ ПОДАЧІ ПОРОШКУ UA 96434 U UA 96434 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області металургії, а саме до пристроїв газодинамічного напилення порошкових матеріалів, і може бути використана в машинобудуванні та інших галузях промисловості для одержання захисних покриттів, а також у багатьох інших галузях, де потрібне виправлення дефектів невеликих локальних ділянок, нанесення товстих шарів покриття, а також нанесення спеціалізованих захисних та відновлюючи покриттів, котрі не можна піддавати нагріванню. Найбільш близьким аналогом пристрою є живильник ПВ43 [комплект обладнання ДИМЕТ модель 403, керівництво з експлуатації Д403 РЕ. - С. 12; Обнінський центр порошкового напилювання, 2006. - 25 с.], що містить бункер, угвинчений різьбовою горловиною в верхню кришку циліндричного корпусу і закритого кожухом і кришкою, трубку з пелюстковою діафрагмою герметично закріпленою всередині корпусу на еластичному підвісі, клапан з дротяною петлею, електромотор, прикріплений до трубки хомутом, приймальну воронку, тканинну манжету, електровібратор з токовводами. Недоліками відомого пристрою є складність плавного регулювання величини подачі порошку, особливо при нанесенні нанопорошків. Також до недоліків відомого пристрою можна віднести можливість подачі порошку лише одного різновиду та відсутність можливості автоматичного регулювання величини подачі порошку у режимі онлайн. Крім цього відносна складність конструктивного оформлення пристрою підвищує тривалість допоміжних робіт при виконанні технологічного процесу напилення. В основу корисної моделі поставлена задача створити пристрій для дозованої подачі порошку, який забезпечить формування багатокомпонентної суміші порошків з різними властивостями, а також плавного, автоматичного регулювання величини подачі порошку, завдяки модифікації конструкції декількох бункерів і регулятора. Поставлена задача вирішується тим, що пристрій для дозованої подачі порошку, що містить електромотор та бункер з електровібраторами, згідно з корисною моделлю, містить два диски, що встановлені у нижній частині пристрою, які мають торійовані отвори, регулятор подачі керамічного порошку, що встановлений під бункером для керамічного порошку, декілька бункерів з електровібраторами закріплених на кронштейні, один з бункерів призначений для металевого порошку, а інший для керамічного, вихідний отвір яких виконаний у вигляді конуса, електромотор, що з'єднаний з верхнім диском, а також змішувач, встановлений у нижній частині пристрою. Запропонована конструкція забезпечує формування багатокомпонентної суміші порошків. Отже виконання двох дисків та набору бункерів з різнорідними матеріалами сприяє отриманню композиційного матеріалу з новими властивостями. Застосування регулятора керамічного порошку дозволяє дозувати його кількість згідно з заданою пропорцією, а вібратор запобігає зависанню порошку на стінках бункера, що сприяє вільному проходженню порошку в змішувач. Суть запропонованої моделі пояснюється кресленням, на якому зображена схема пристрою. Пристрій для дозування порошку містить два диски 1, 2, встановлені у нижній частині пристрою, які мають торійовані отвори, регулятор подачі керамічного порошку 3, встановлений під бункером для керамічного порошку, декілька бункерів 4, 5 з електровібраторами 6 закріплених на кронштейні 8, один з бункерів призначений для металевого порошку 4, а інший для керамічного 5, вихідний отвір яких виконаний у вигляді конуса, електромотор 7, з'єднаний з верхнім диском 1, а також змішувач 9, встановлений у нижній частині пристрою. Пристрій для дозованої подачі порошку працює таким чином. При включенні електромотора обертання передається диску 1 та 2, які зміщуються один відносно іншого, тим самим автоматично регулюючи подачу порошку. Завдяки зміні відстані між осями отворів двох дисків площа отворів може змінюватись плавно за заданою програмою. При подачі порошку з набору бункерів 4, 5, один з яких призначений для металевого порошку, а інший для керамічного, використовують електровібратори 6, що встановлені на бокових частинах бункерів, які запобігають зависанню порошку на стінках пристрою. Бункери з'єднані між собою кронштейном 8, який служить для встановлення і транспортування пристрою. Кількість керамічного порошку, що необхідна для формування суміші змінюється завдяки регулятору 3, що встановлений під бункером 5. Необхідна багатокомпонентна суміш потрапляє у змішувач 9, який перемішує порошки між собою. Під дією розрядження, що створюється ежектором багатокомпонентний порошок потрапляє у сопло. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для дозованої подачі порошку, що містить електромотор, бункер, електровібратор, який відрізняється тим, що містить диски, встановлені у нижній частині пристрою, які мають 1 UA 96434 U торійовані отвори, декілька бункерів з електровібраторами, закріплених на кронштейні, один з бункерів призначений для металевого порошку, а інші для керамічного, вихідні отвори яких виконано у вигляді конуса, регулятор подачі керамічного порошку, електромотор, з'єднаний з верхнім диском, а також змішувач, встановлений у нижній частині пристрою. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
