Рекламна конструкція на транспортному засобі

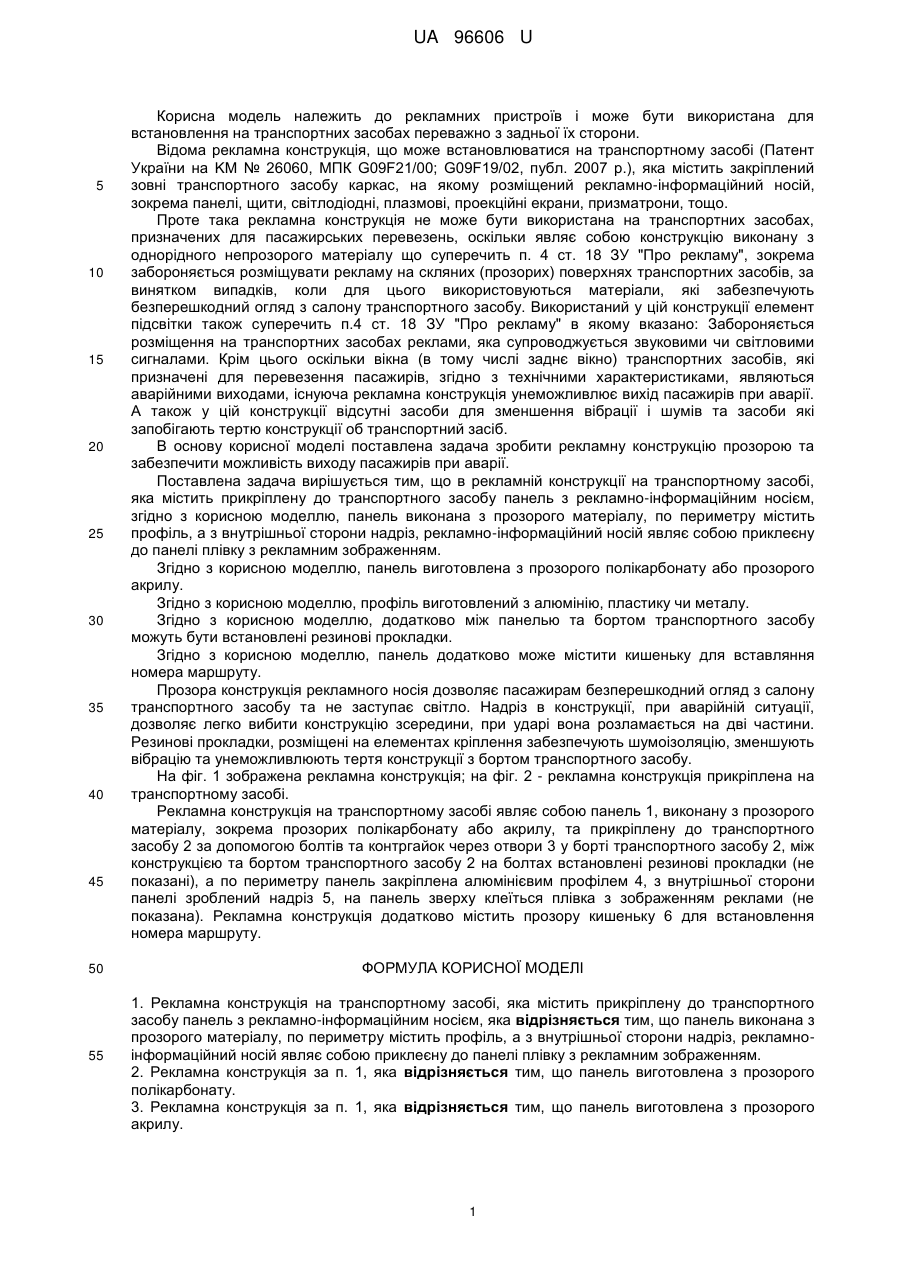

Реферат: UA 96606 U UA 96606 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до рекламних пристроїв і може бути використана для встановлення на транспортних засобах переважно з задньої їх сторони. Відома рекламна конструкція, що може встановлюватися на транспортному засобі (Патент України на KM № 26060, МПК G09F21/00; G09F19/02, публ. 2007 p.), яка містить закріплений зовні транспортного засобу каркас, на якому розміщений рекламно-інформаційний носій, зокрема панелі, щити, світлодіодні, плазмові, проекційні екрани, призматрони, тощо. Проте така рекламна конструкція не може бути використана на транспортних засобах, призначених для пасажирських перевезень, оскільки являє собою конструкцію виконану з однорідного непрозорого матеріалу що суперечить п. 4 ст. 18 ЗУ "Про рекламу", зокрема забороняється розміщувати рекламу на скляних (прозорих) поверхнях транспортних засобів, за винятком випадків, коли для цього використовуються матеріали, які забезпечують безперешкодний огляд з салону транспортного засобу. Використаний у цій конструкції елемент підсвітки також суперечить п.4 ст. 18 ЗУ "Про рекламу" в якому вказано: Забороняється розміщення на транспортних засобах реклами, яка супроводжується звуковими чи світловими сигналами. Крім цього оскільки вікна (в тому числі заднє вікно) транспортних засобів, які призначені для перевезення пасажирів, згідно з технічними характеристиками, являються аварійними виходами, існуюча рекламна конструкція унеможливлює вихід пасажирів при аварії. А також у цій конструкції відсутні засоби для зменшення вібрації і шумів та засоби які запобігають тертю конструкції об транспортний засіб. В основу корисної моделі поставлена задача зробити рекламну конструкцію прозорою та забезпечити можливість виходу пасажирів при аварії. Поставлена задача вирішується тим, що в рекламній конструкції на транспортному засобі, яка містить прикріплену до транспортного засобу панель з рекламно-інформаційним носієм, згідно з корисною моделлю, панель виконана з прозорого матеріалу, по периметру містить профіль, а з внутрішньої сторони надріз, рекламно-інформаційний носій являє собою приклеєну до панелі плівку з рекламним зображенням. Згідно з корисною моделлю, панель виготовлена з прозорого полікарбонату або прозорого акрилу. Згідно з корисною моделлю, профіль виготовлений з алюмінію, пластику чи металу. Згідно з корисною моделлю, додатково між панелью та бортом транспортного засобу можуть бути встановлені резинові прокладки. Згідно з корисною моделлю, панель додатково може містити кишеньку для вставляння номера маршруту. Прозора конструкція рекламного носія дозволяє пасажирам безперешкодний огляд з салону транспортного засобу та не заступає світло. Надріз в конструкції, при аварійній ситуації, дозволяє легко вибити конструкцію зсередини, при ударі вона розламається на дві частини. Резинові прокладки, розміщені на елементах кріплення забезпечують шумоізоляцію, зменшують вібрацію та унеможливлюють тертя конструкції з бортом транспортного засобу. На фіг. 1 зображена рекламна конструкція; на фіг. 2 - рекламна конструкція прикріплена на транспортному засобі. Рекламна конструкція на транспортному засобі являє собою панель 1, виконану з прозорого матеріалу, зокрема прозорих полікарбонату або акрилу, та прикріплену до транспортного засобу 2 за допомогою болтів та контргайок через отвори 3 у борті транспортного засобу 2, між конструкцією та бортом транспортного засобу 2 на болтах встановлені резинові прокладки (не показані), а по периметру панель закріплена алюмінієвим профілем 4, з внутрішньої сторони панелі зроблений надріз 5, на панель зверху клеїться плівка з зображенням реклами (не показана). Рекламна конструкція додатково містить прозору кишеньку 6 для встановлення номера маршруту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Рекламна конструкція на транспортному засобі, яка містить прикріплену до транспортного засобу панель з рекламно-інформаційним носієм, яка відрізняється тим, що панель виконана з прозорого матеріалу, по периметру містить профіль, а з внутрішньої сторони надріз, рекламноінформаційний носій являє собою приклеєну до панелі плівку з рекламним зображенням. 2. Рекламна конструкція за п. 1, яка відрізняється тим, що панель виготовлена з прозорого полікарбонату. 3. Рекламна конструкція за п. 1, яка відрізняється тим, що панель виготовлена з прозорого акрилу. 1 UA 96606 U 5 4. Рекламна конструкція за п. 1, яка відрізняється тим, що профіль виготовлений з алюмінію, пластику чи металу. 5. Рекламна конструкція за п. 1, яка відрізняється тим, що додатково між панелью та бортом транспортного засобу встановлені резинові прокладки. 6. Рекламна конструкція за п. 1, яка відрізняється тим, що панель додатково містить прозору кишеньку для вставляння номера маршруту. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
