Універсальна перехідна кріпильна площадка

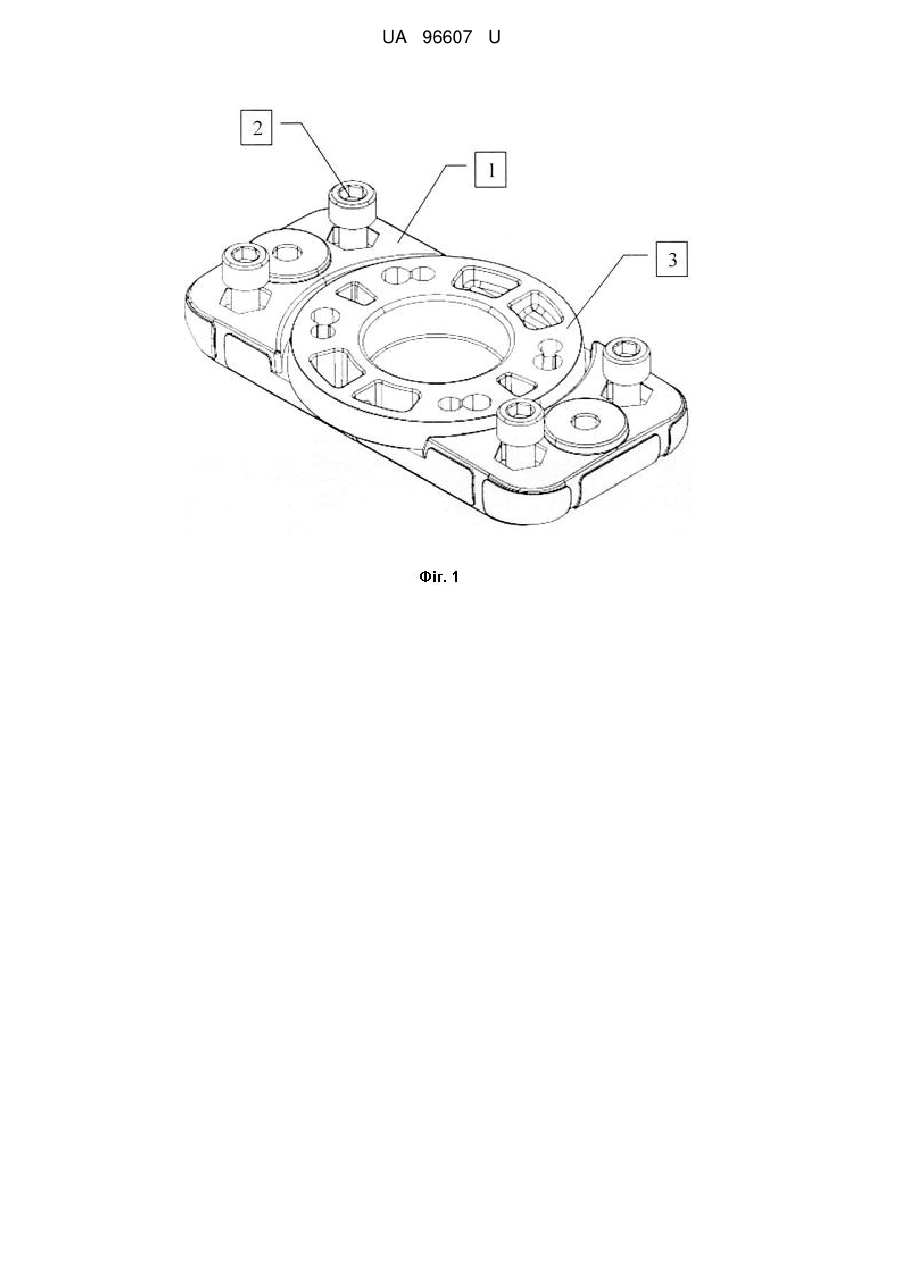

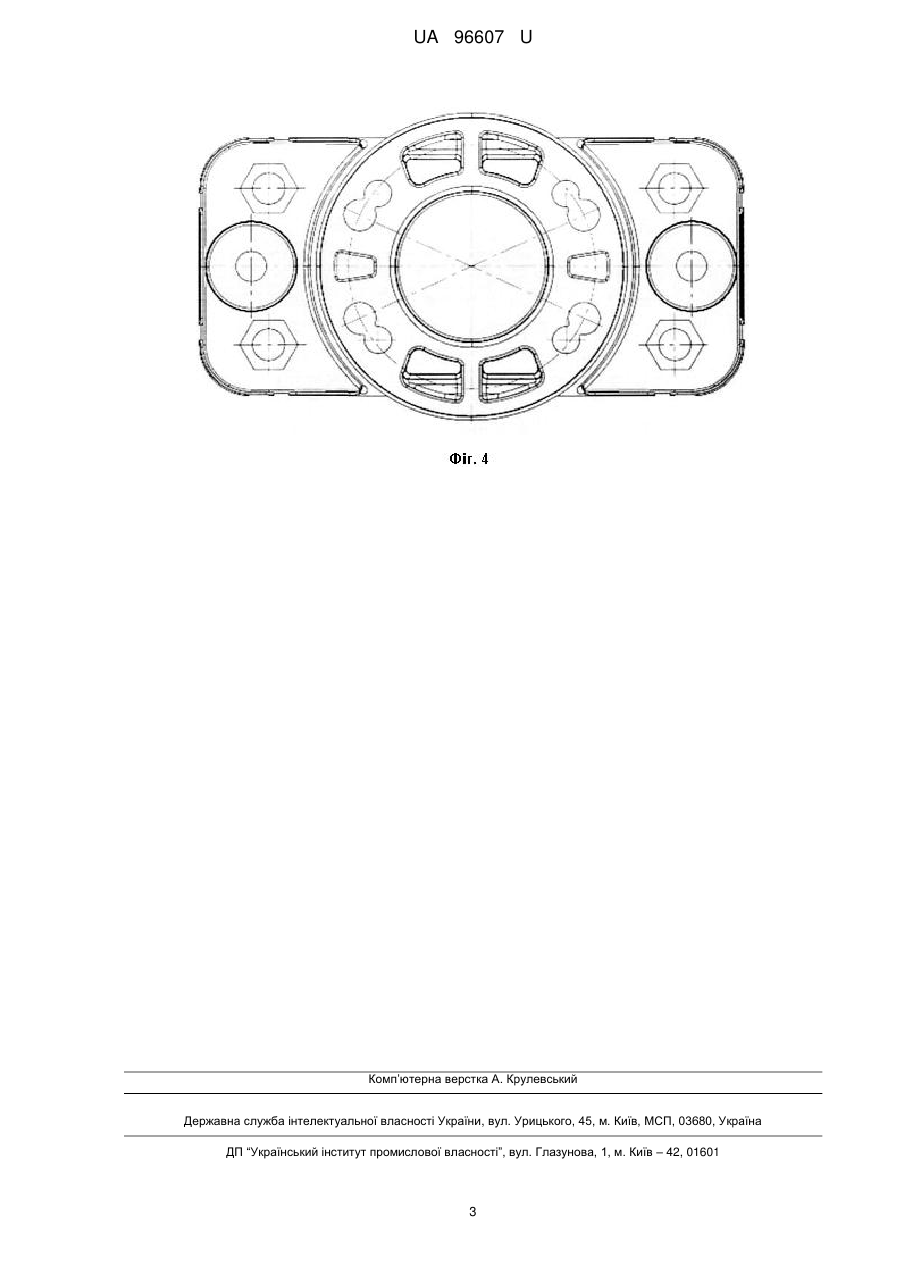

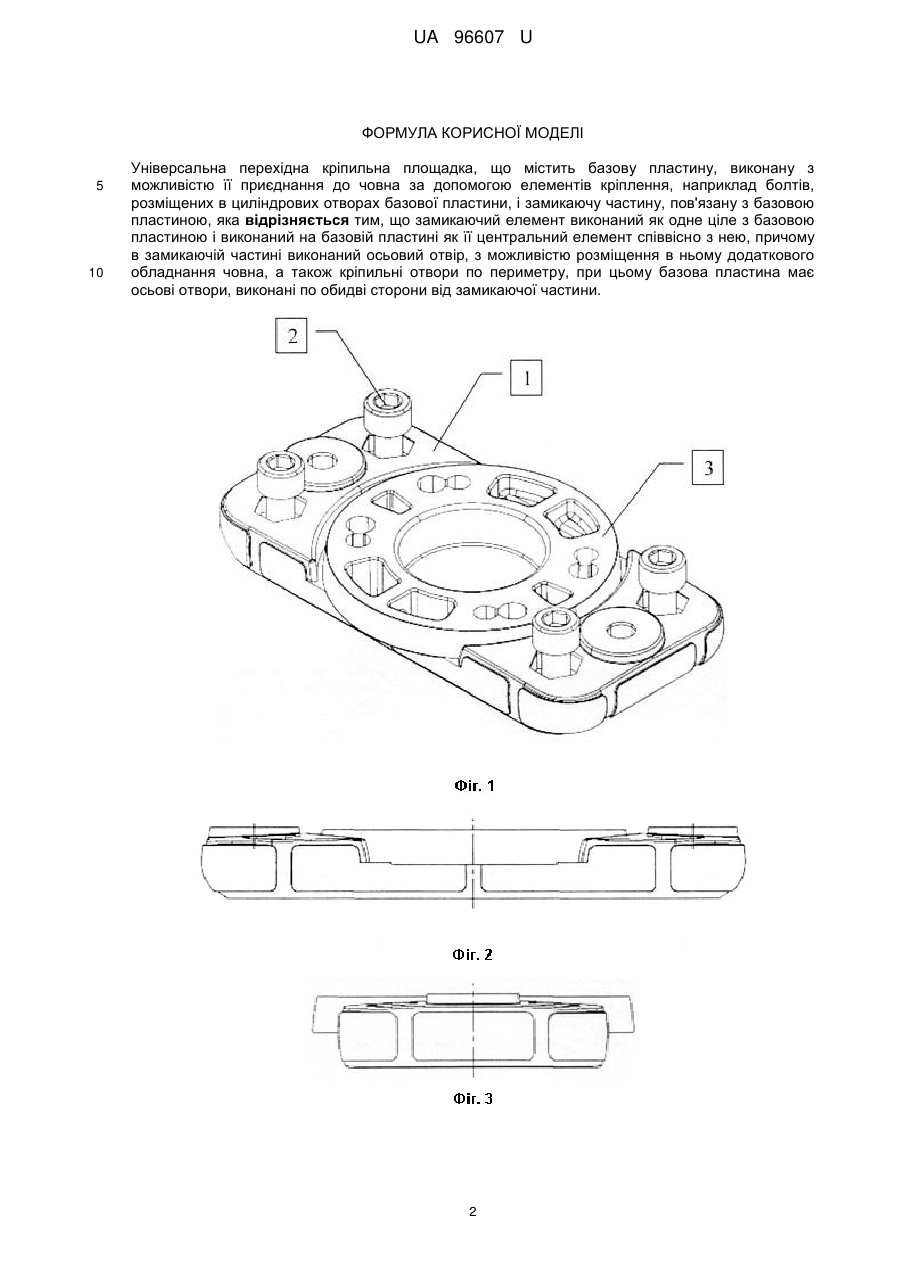

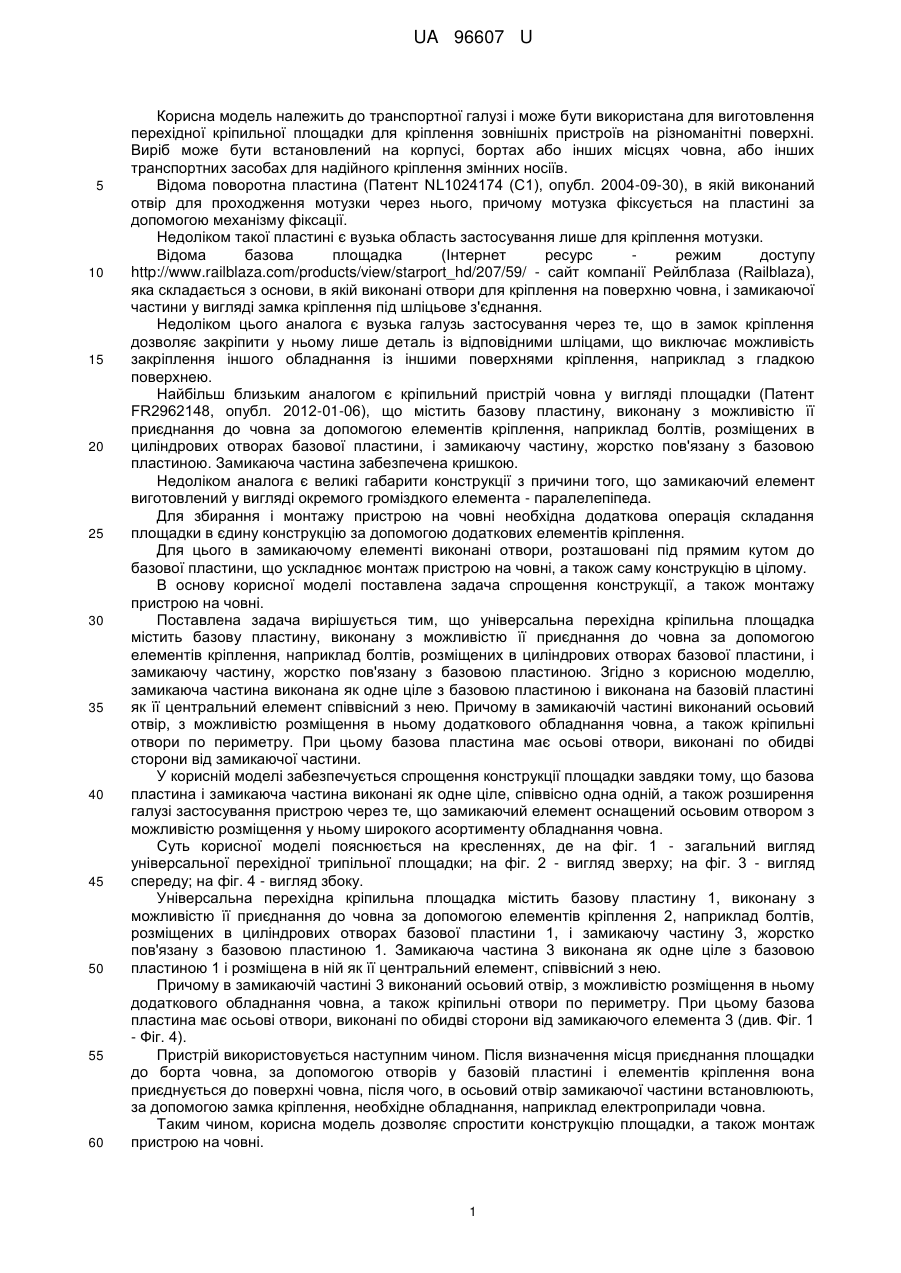

Реферат: UA 96607 U UA 96607 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до транспортної галузі і може бути використана для виготовлення перехідної кріпильної площадки для кріплення зовнішніх пристроїв на різноманітні поверхні. Виріб може бути встановлений на корпусі, бортах або інших місцях човна, або інших транспортних засобах для надійного кріплення змінних носіїв. Відома поворотна пластина (Патент NL1024174 (С1), опубл. 2004-09-30), в якій виконаний отвір для проходження мотузки через нього, причому мотузка фіксується на пластині за допомогою механізму фіксації. Недоліком такої пластині є вузька область застосування лише для кріплення мотузки. Відома базова площадка (Інтернет ресурс режим доступу http://www.railblaza.com/products/view/starport_hd/207/59/ - сайт компанії Рейлблаза (Railblaza), яка складається з основи, в якій виконані отвори для кріплення на поверхню човна, і замикаючої частини у вигляді замка кріплення під шліцьове з'єднання. Недоліком цього аналога є вузька галузь застосування через те, що в замок кріплення дозволяє закріпити у ньому лише деталь із відповідними шліцами, що виключає можливість закріплення іншого обладнання із іншими поверхнями кріплення, наприклад з гладкою поверхнею. Найбільш близьким аналогом є кріпильний пристрій човна у вигляді площадки (Патент FR2962148, опубл. 2012-01-06), що містить базову пластину, виконану з можливістю її приєднання до човна за допомогою елементів кріплення, наприклад болтів, розміщених в циліндрових отворах базової пластини, і замикаючу частину, жорстко пов'язану з базовою пластиною. Замикаюча частина забезпечена кришкою. Недоліком аналога є великі габарити конструкції з причини того, що замикаючий елемент виготовлений у вигляді окремого громіздкого елемента - паралелепіпеда. Для збирання і монтажу пристрою на човні необхідна додаткова операція складання площадки в єдину конструкцію за допомогою додаткових елементів кріплення. Для цього в замикаючому елементі виконані отвори, розташовані під прямим кутом до базової пластини, що ускладнює монтаж пристрою на човні, а також саму конструкцію в цілому. В основу корисної моделі поставлена задача спрощення конструкції, а також монтажу пристрою на човні. Поставлена задача вирішується тим, що універсальна перехідна кріпильна площадка містить базову пластину, виконану з можливістю її приєднання до човна за допомогою елементів кріплення, наприклад болтів, розміщених в циліндрових отворах базової пластини, і замикаючу частину, жорстко пов'язану з базовою пластиною. Згідно з корисною моделлю, замикаюча частина виконана як одне ціле з базовою пластиною і виконана на базовій пластині як її центральний елемент співвісний з нею. Причому в замикаючій частині виконаний осьовий отвір, з можливістю розміщення в ньому додаткового обладнання човна, а також кріпильні отвори по периметру. При цьому базова пластина має осьові отвори, виконані по обидві сторони від замикаючої частини. У корисній моделі забезпечується спрощення конструкції площадки завдяки тому, що базова пластина і замикаюча частина виконані як одне ціле, співвісно одна одній, а також розширення галузі застосування пристрою через те, що замикаючий елемент оснащений осьовим отвором з можливістю розміщення у ньому широкого асортименту обладнання човна. Суть корисної моделі пояснюється на кресленнях, де на фіг. 1 - загальний вигляд універсальної перехідної трипільної площадки; на фіг. 2 - вигляд зверху; на фіг. 3 - вигляд спереду; на фіг. 4 - вигляд збоку. Універсальна перехідна кріпильна площадка містить базову пластину 1, виконану з можливістю її приєднання до човна за допомогою елементів кріплення 2, наприклад болтів, розміщених в циліндрових отворах базової пластини 1, і замикаючу частину 3, жорстко пов'язану з базовою пластиною 1. Замикаюча частина 3 виконана як одне ціле з базовою пластиною 1 і розміщена в ній як її центральний елемент, співвісний з нею. Причому в замикаючій частині 3 виконаний осьовий отвір, з можливістю розміщення в ньому додаткового обладнання човна, а також кріпильні отвори по периметру. При цьому базова пластина має осьові отвори, виконані по обидві сторони від замикаючого елемента 3 (див. Фіг. 1 - Фіг. 4). Пристрій використовується наступним чином. Після визначення місця приєднання площадки до борта човна, за допомогою отворів у базовій пластині і елементів кріплення вона приєднується до поверхні човна, після чого, в осьовий отвір замикаючої частини встановлюють, за допомогою замка кріплення, необхідне обладнання, наприклад електроприлади човна. Таким чином, корисна модель дозволяє спростити конструкцію площадки, а також монтаж пристрою на човні. 1 UA 96607 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Універсальна перехідна кріпильна площадка, що містить базову пластину, виконану з можливістю її приєднання до човна за допомогою елементів кріплення, наприклад болтів, розміщених в циліндрових отворах базової пластини, і замикаючу частину, пов'язану з базовою пластиною, яка відрізняється тим, що замикаючий елемент виконаний як одне ціле з базовою пластиною і виконаний на базовій пластині як її центральний елемент співвісно з нею, причому в замикаючій частині виконаний осьовий отвір, з можливістю розміщення в ньому додаткового обладнання човна, а також кріпильні отвори по периметру, при цьому базова пластина має осьові отвори, виконані по обидві сторони від замикаючої частини. 2 UA 96607 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
