Кабель силовий з паперовою ізоляцією

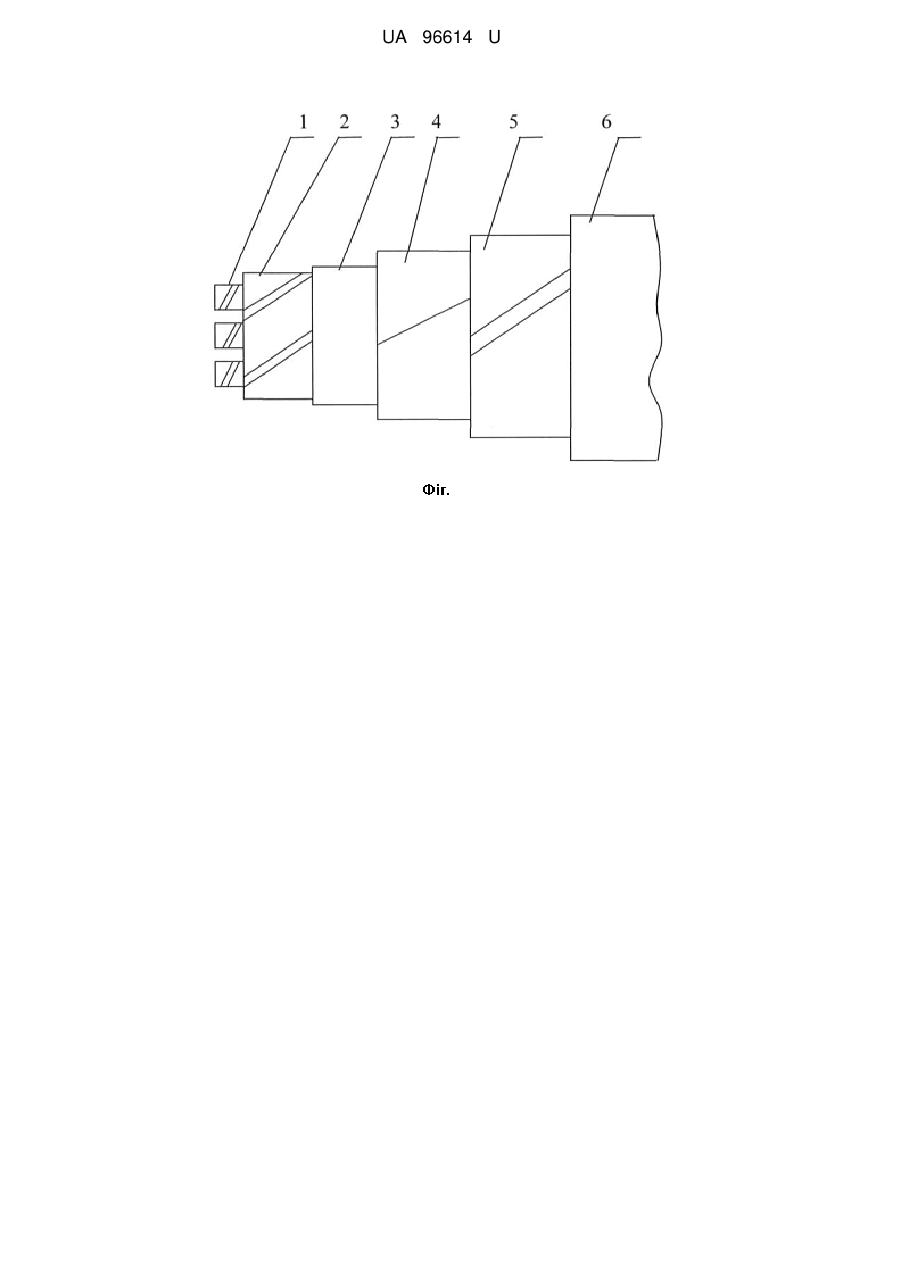

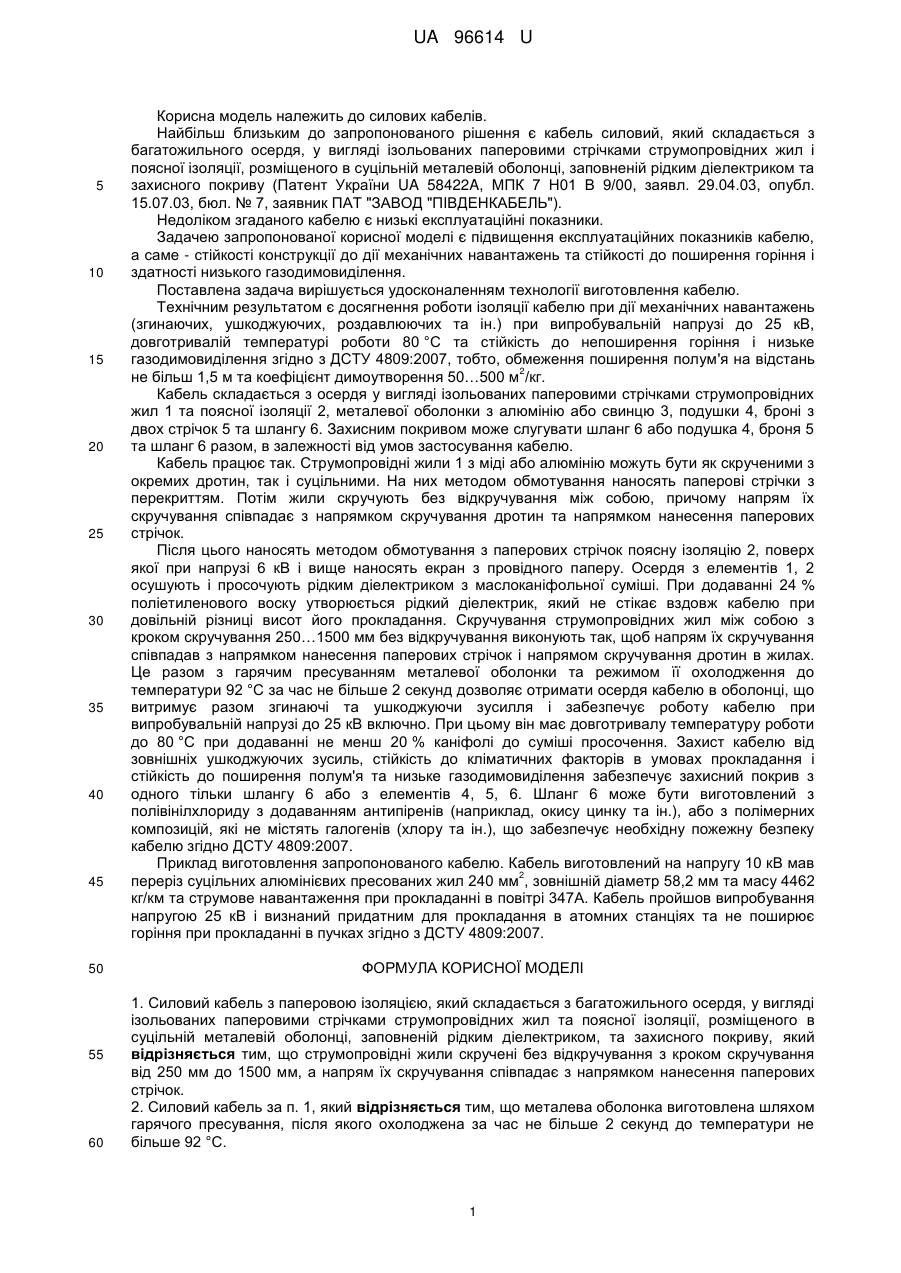

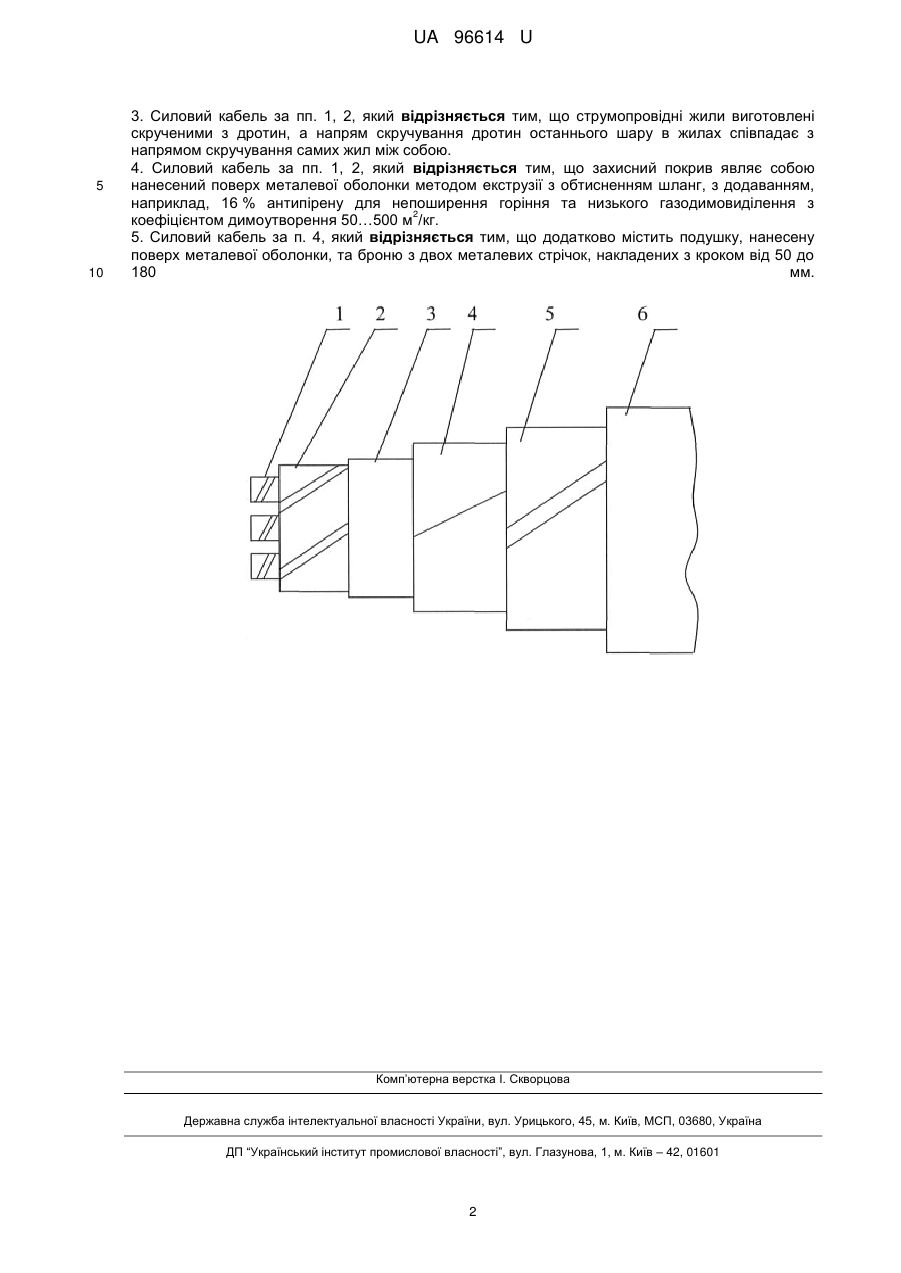

Реферат: Силовий кабель з паперовою ізоляцією, який складається з багатожильного осердя, у вигляді ізольованих паперовими стрічками струмопровідних жил та поясної ізоляції, розміщеного в суцільній металевій оболонці, заповненій рідким діелектриком, та захисного покриву, причому струмопровідні жили скручені без відкручування з кроком скручування від 250 мм до 1500 мм, а напрям їх скручування співпадає з напрямком нанесення паперових стрічок. UA 96614 U (12) UA 96614 U UA 96614 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до силових кабелів. Найбільш близьким до запропонованого рішення є кабель силовий, який складається з багатожильного осердя, у вигляді ізольованих паперовими стрічками струмопровідних жил і поясної ізоляції, розміщеного в суцільній металевій оболонці, заповненій рідким діелектриком та захисного покриву (Патент України UA 58422A, МПК 7 Н01 В 9/00, заявл. 29.04.03, опубл. 15.07.03, бюл. № 7, заявник ПАТ "ЗАВОД "ПІВДЕНКАБЕЛЬ"). Недоліком згаданого кабелю є низькі експлуатаційні показники. Задачею запропонованої корисної моделі є підвищення експлуатаційних показників кабелю, а саме - стійкості конструкції до дії механічних навантажень та стійкості до поширення горіння і здатності низького газодимовиділення. Поставлена задача вирішується удосконаленням технології виготовлення кабелю. Технічним результатом є досягнення роботи ізоляції кабелю при дії механічних навантажень (згинаючих, ушкоджуючих, роздавлюючих та ін.) при випробувальній напрузі до 25 кВ, довготривалій температурі роботи 80 °C та стійкість до непоширення горіння і низьке газодимовиділення згідно з ДСТУ 4809:2007, тобто, обмеження поширення полум'я на відстань 2 не більш 1,5 м та коефіцієнт димоутворення 50…500 м /кг. Кабель складається з осердя у вигляді ізольованих паперовими стрічками струмопровідних жил 1 та поясної ізоляції 2, металевої оболонки з алюмінію або свинцю 3, подушки 4, броні з двох стрічок 5 та шлангу 6. Захисним покривом може слугувати шланг 6 або подушка 4, броня 5 та шланг 6 разом, в залежності від умов застосування кабелю. Кабель працює так. Струмопровідні жили 1 з міді або алюмінію можуть бути як скрученими з окремих дротин, так і суцільними. На них методом обмотування наносять паперові стрічки з перекриттям. Потім жили скручують без відкручування між собою, причому напрям їх скручування співпадає з напрямком скручування дротин та напрямком нанесення паперових стрічок. Після цього наносять методом обмотування з паперових стрічок поясну ізоляцію 2, поверх якої при напрузі 6 кВ і вище наносять екран з провідного паперу. Осердя з елементів 1, 2 осушують і просочують рідким діелектриком з маслоканіфольної суміші. При додаванні 24 % поліетиленового воску утворюється рідкий діелектрик, який не стікає вздовж кабелю при довільній різниці висот його прокладання. Скручування струмопровідних жил між собою з кроком скручування 250…1500 мм без відкручування виконують так, щоб напрям їх скручування співпадав з напрямком нанесення паперових стрічок і напрямом скручування дротин в жилах. Це разом з гарячим пресуванням металевої оболонки та режимом її охолодження до температури 92 °C за час не більше 2 секунд дозволяє отримати осердя кабелю в оболонці, що витримує разом згинаючі та ушкоджуючи зусилля і забезпечує роботу кабелю при випробувальній напрузі до 25 кВ включно. При цьому він має довготривалу температуру роботи до 80 °C при додаванні не менш 20 % каніфолі до суміші просочення. Захист кабелю від зовнішніх ушкоджуючих зусиль, стійкість до кліматичних факторів в умовах прокладання і стійкість до поширення полум'я та низьке газодимовиділення забезпечує захисний покрив з одного тільки шлангу 6 або з елементів 4, 5, 6. Шланг 6 може бути виготовлений з полівінілхлориду з додаванням антипіренів (наприклад, окису цинку та ін.), або з полімерних композицій, які не містять галогенів (хлору та ін.), що забезпечує необхідну пожежну безпеку кабелю згідно ДСТУ 4809:2007. Приклад виготовлення запропонованого кабелю. Кабель виготовлений на напругу 10 кВ мав 2 переріз суцільних алюмінієвих пресованих жил 240 мм , зовнішній діаметр 58,2 мм та масу 4462 кг/км та струмове навантаження при прокладанні в повітрі 347А. Кабель пройшов випробування напругою 25 кВ і визнаний придатним для прокладання в атомних станціях та не поширює горіння при прокладанні в пучках згідно з ДСТУ 4809:2007. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Силовий кабель з паперовою ізоляцією, який складається з багатожильного осердя, у вигляді ізольованих паперовими стрічками струмопровідних жил та поясної ізоляції, розміщеного в суцільній металевій оболонці, заповненій рідким діелектриком, та захисного покриву, який відрізняється тим, що струмопровідні жили скручені без відкручування з кроком скручування від 250 мм до 1500 мм, а напрям їх скручування співпадає з напрямком нанесення паперових стрічок. 2. Силовий кабель за п. 1, який відрізняється тим, що металева оболонка виготовлена шляхом гарячого пресування, після якого охолоджена за час не більше 2 секунд до температури не більше 92 °C. 1 UA 96614 U 5 10 3. Силовий кабель за пп. 1, 2, який відрізняється тим, що струмопровідні жили виготовлені скрученими з дротин, а напрям скручування дротин останнього шару в жилах співпадає з напрямом скручування самих жил між собою. 4. Силовий кабель за пп. 1, 2, який відрізняється тим, що захисний покрив являє собою нанесений поверх металевої оболонки методом екструзії з обтисненням шланг, з додаванням, наприклад, 16 % антипірену для непоширення горіння та низького газодимовиділення з 2 коефіцієнтом димоутворення 50…500 м /кг. 5. Силовий кабель за п. 4, який відрізняється тим, що додатково містить подушку, нанесену поверх металевої оболонки, та броню з двох металевих стрічок, накладених з кроком від 50 до 180 мм. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
