Силовий кабель

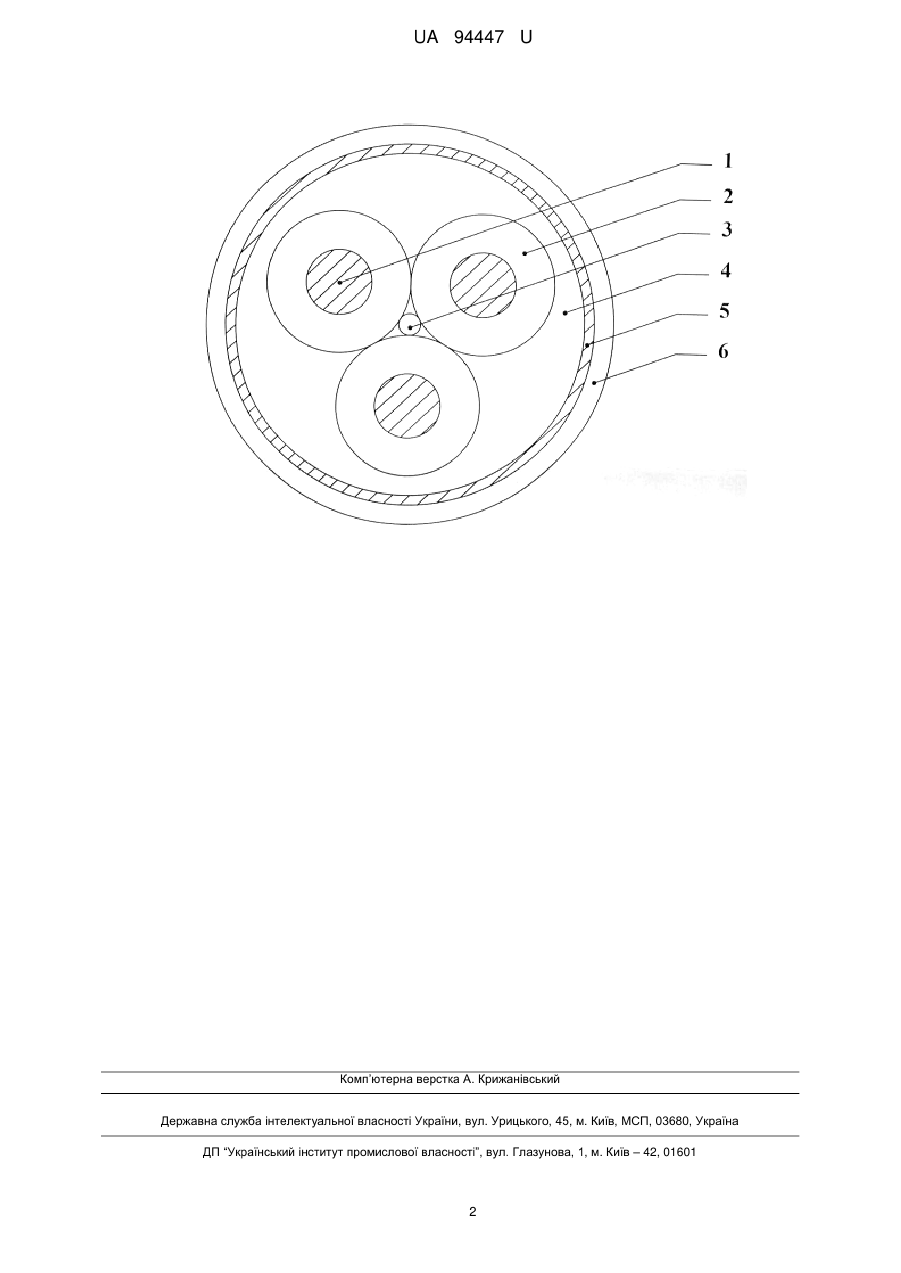

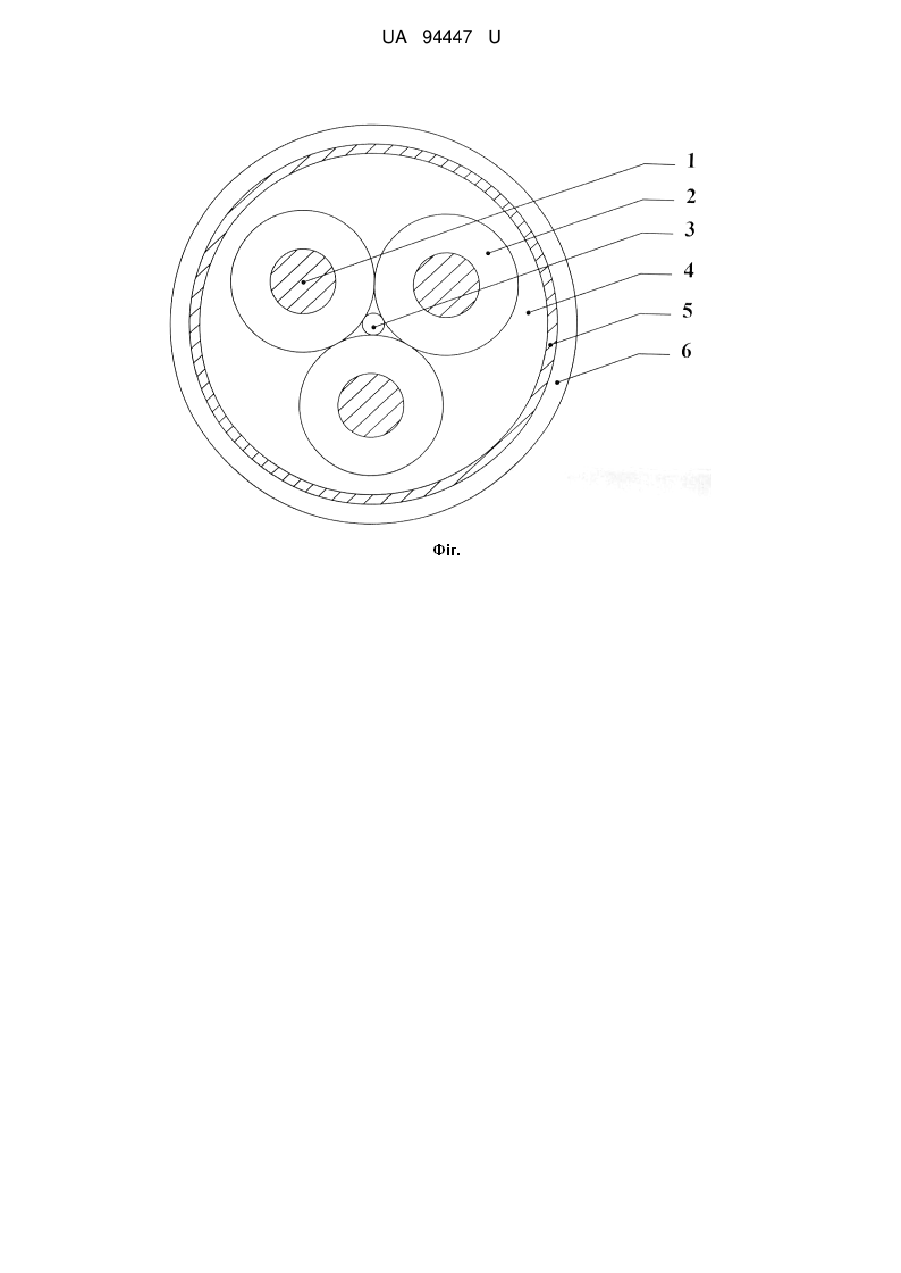

Реферат: Силовий кабель містить мідні струмопровідні жили, ізоляцію, внутрішню оболонку та зовнішню оболонку. Ізоляція виконана з полімерної композиції, наприклад, з безгалогенної полімерної композиції на основі поліолефінів, внутрішня оболонка виконана з безгалогенної полімерної композиції на основі поліолефіну, а зовнішня оболонка виготовлена з безгалогенної композиції на основі поліолефіни з наповнювачами, наприклад, у вигляді крейди та гідроокису цинку для непоширення горіння та низького газодимовиділення. UA 94447 U (12) UA 94447 U UA 94447 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електричних кабелів і проводів. Найбільш близьким до запропонованого рішення є кабель силовий, що складається з мідних струмопровідних жил, ізоляції з полівінілхлориду, внутрішньої оболонки з гумової суміші та зовнішньої оболонки з полівінілхлоридного пластикату (корисна модель РФ RU 25636U1, МПК 7 Н01В9/00, заявл. 18.03.02, опубл. 10.10.01, заявник "Завод "Електрокабель"). Недоліком цього кабелю є низька пожежна безпека, поширення горіння та високе газодимовиділення при пожежі. Задачею запропонованої корисної моделі є підвищення пожежної безпеки кабелю, непоширення горіння та низького газодимовиділення, а також зниження корозійної активності диму. Поставлена задача вирішується тим, що в запропонованому кабелі ізоляція виконана з полімерної композиції, наприклад, з безгалогенної полімерної композиції на основі поліолефінів, чи композиції з зшитого поліетилену, внутрішня оболонка виконана з безгалогенної полімерної композиції на основі поліолефіну, а зовнішня оболонка виготовлена з безгалогенної композиції на основі поліолефіну з наповнювачами, наприклад, у вигляді крейди та гідроокису цинку для непоширення горіння та низького газодимовиділення. Технічним результатом є досягнення показника токсичності продуктів горіння не більше 120 3 2 г/м , коефіцієнта димоутворення 50…50 м /кг, мінімального світлового потоку, що проходить через задимлене середовище більше 60 %, кількість утворених при горінні галогеноводнів менше 150 мг/г, та водневого показника рН більше 4,3. Запропонований кабель містить мідні струмопровідні жили 1, ізоляцію 2, внутрішню оболонку 3, зовнішню оболонку 4, заповнення 5 та броню 6. Кабель працює так. Ізоляція 2 струмопровідних жил 1, виконана з безгалогенної полімерної композиції на основі поліолефінів чи зі зшитого поліетилену, що забезпечує високу робочу температуру кабелю, який здатен витримувати температуру до 250 °C при короткочасній дії струмів короткого замикання. Ізоляцією може слугувати також керамоутворююча гума. Внутрішня оболонка 3 виконана з безгалогенної полімерної композиції на основі поліолефінів, а зовнішня полімерна оболонка 4 виготовлена з безгалогенної композиції на основі поліолефіни з наповнювачами (крейда, гідроокис цинку та ін.) для непоширення горіння та низького газодимовиділення. Додатково кабель може містити також розташоване в центрі заповнення у вигляді полімерного стрижня 5 з безгалогенної композиції, який зменшує об'єм пустот, заповнених повітрям, що містить кисень. Виконання елементів кабелю 2. 3. 4, 5 з полімерної композиції, що не містить галогенів (і в першу чергу хлору), а також використання негорючих неорганічних наповнювачів (наприклад, крейди, окису цинку та ін.) забезпечує непоширення горіння вздовж кабелю, низьку токсичність продуктів горіння, низький коефіцієнт димоутворення та низьку кількість утворених при горінні галогеноводнів, що запобігає корозії обладнання продуктами горіння. Наявність броні з металевих стрічок, нанесеної поверх внутрішньої оболонки забезпечує цілісність електричних кіл, утворених струмопровідними жилами кабелю в умовах дії полум'я та механічного удару. Нанесення зовнішньої оболонки 4 з обтисненням додатково зменшує наявність повітряних пустот, що знижує поширення горіння вздовж кабелю. Виготовлені зразки силових кабелів з індексом "нг-HF" пройшли випробування, мають підвищену пожежну безпеку (ПБ 123122000) та визнані придатними для застосування згідно ДСТУ 4809:2007. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Силовий кабель, що містить мідні струмопровідні жили, ізоляцію, внутрішню оболонку та зовнішню оболонку, який відрізняється тим, що ізоляція виконана з полімерної композиції, наприклад, з безгалогенної полімерної композиції на основі поліолефінів, чи композиції з зшитого поліетилену, внутрішня оболонка виконана з безгалогенної полімерної композиції на основі поліолефіну, а зовнішня оболонка виготовлена з безгалогенної композиції на основі поліолефіну з наповнювачами, наприклад, у вигляді крейди та гідроокису цинку для непоширення горіння та низького газодимовиділення. 2. Силовий кабель за п. 1, який додатково містить розміщене в центрі заповнення у вигляді полімерного стрижня з безгалогенної композиції на основі поліолефіну. 3. Силовий кабель за п. 1 або п. 2, який додатково містить броню з металевих стрічок, нанесену поверх внутрішньої оболонки, а зовнішня оболонка нанесена поверх броні методом екструзії з обтисненням. 1 UA 94447 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
