Кабель силовий

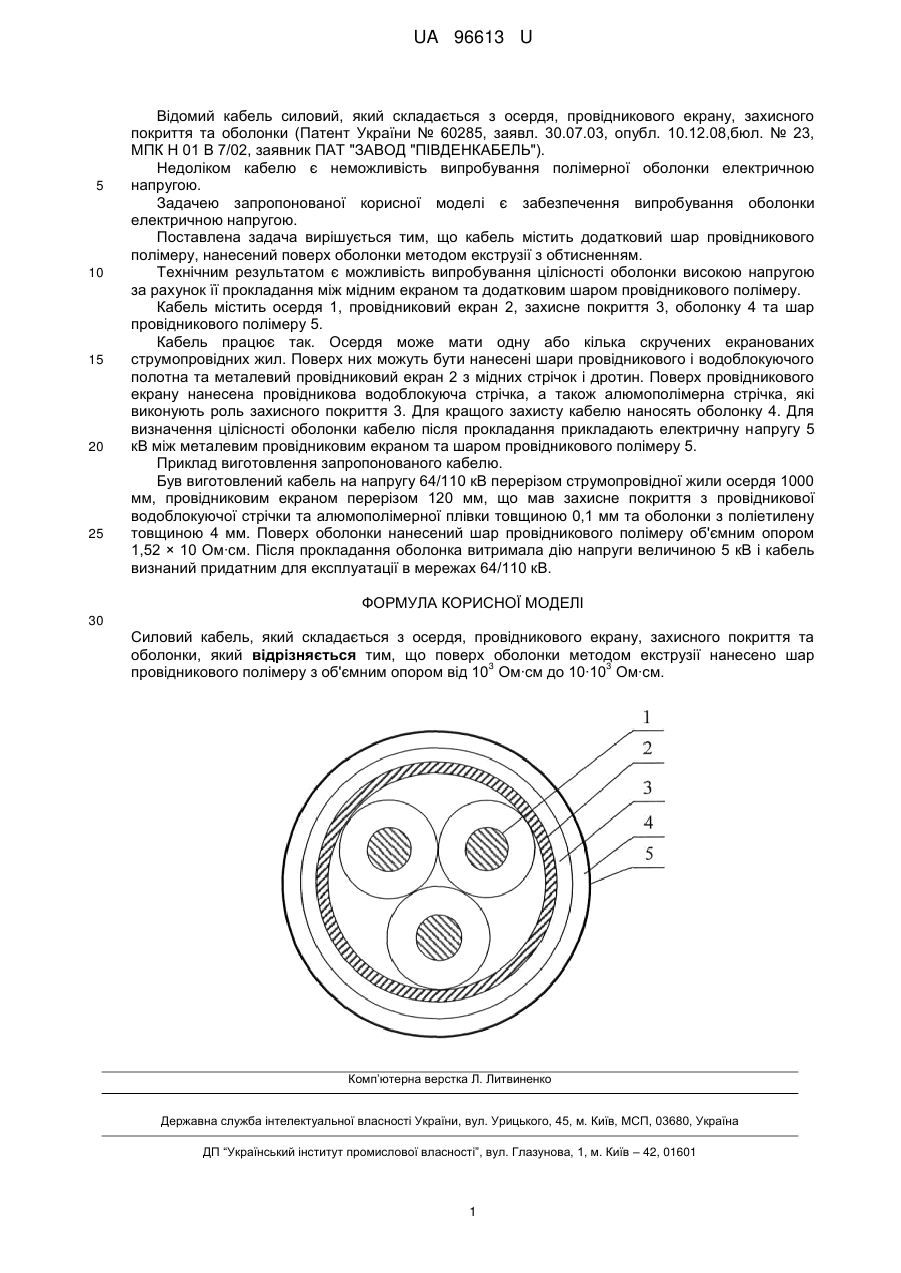

Реферат: Силовий кабель, який складається з осердя, провідникового екрану, захисного покриття та оболонки, причому поверх оболонки методом екструзії нанесено шар провідникового полімеру 3 3 з об'ємним опором від 10 Ом∙см до 10∙10 Ом∙см. UA 96613 U (12) UA 96613 U UA 96613 U 5 10 15 20 25 Відомий кабель силовий, який складається з осердя, провідникового екрану, захисного покриття та оболонки (Патент України № 60285, заявл. 30.07.03, опубл. 10.12.08,бюл. № 23, МПК Н 01 В 7/02, заявник ПАТ "ЗАВОД "ПІВДЕНКАБЕЛЬ"). Недоліком кабелю є неможливість випробування полімерної оболонки електричною напругою. Задачею запропонованої корисної моделі є забезпечення випробування оболонки електричною напругою. Поставлена задача вирішується тим, що кабель містить додатковий шар провідникового полімеру, нанесений поверх оболонки методом екструзії з обтисненням. Технічним результатом є можливість випробування цілісності оболонки високою напругою за рахунок її прокладання між мідним екраном та додатковим шаром провідникового полімеру. Кабель містить осердя 1, провідниковий екран 2, захисне покриття 3, оболонку 4 та шар провідникового полімеру 5. Кабель працює так. Осердя може мати одну або кілька скручених екранованих струмопровідних жил. Поверх них можуть бути нанесені шари провідникового і водоблокуючого полотна та металевий провідниковий екран 2 з мідних стрічок і дротин. Поверх провідникового екрану нанесена провідникова водоблокуюча стрічка, а також алюмополімерна стрічка, які виконують роль захисного покриття 3. Для кращого захисту кабелю наносять оболонку 4. Для визначення цілісності оболонки кабелю після прокладання прикладають електричну напругу 5 кВ між металевим провідниковим екраном та шаром провідникового полімеру 5. Приклад виготовлення запропонованого кабелю. Був виготовлений кабель на напругу 64/110 кВ перерізом струмопровідної жили осердя 1000 мм, провідниковим екраном перерізом 120 мм, що мав захисне покриття з провідникової водоблокуючої стрічки та алюмополімерної плівки товщиною 0,1 мм та оболонки з поліетилену товщиною 4 мм. Поверх оболонки нанесений шар провідникового полімеру об'ємним опором 1,52 × 10 Ом∙см. Після прокладання оболонка витримала дію напруги величиною 5 кВ і кабель визнаний придатним для експлуатації в мережах 64/110 кВ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Силовий кабель, який складається з осердя, провідникового екрану, захисного покриття та оболонки, який відрізняється тим, що поверх оболонки методом екструзії нанесено шар 3 3 провідникового полімеру з об'ємним опором від 10 Ом∙см до 10∙10 Ом∙см. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
