Самоутримний ізольований провід

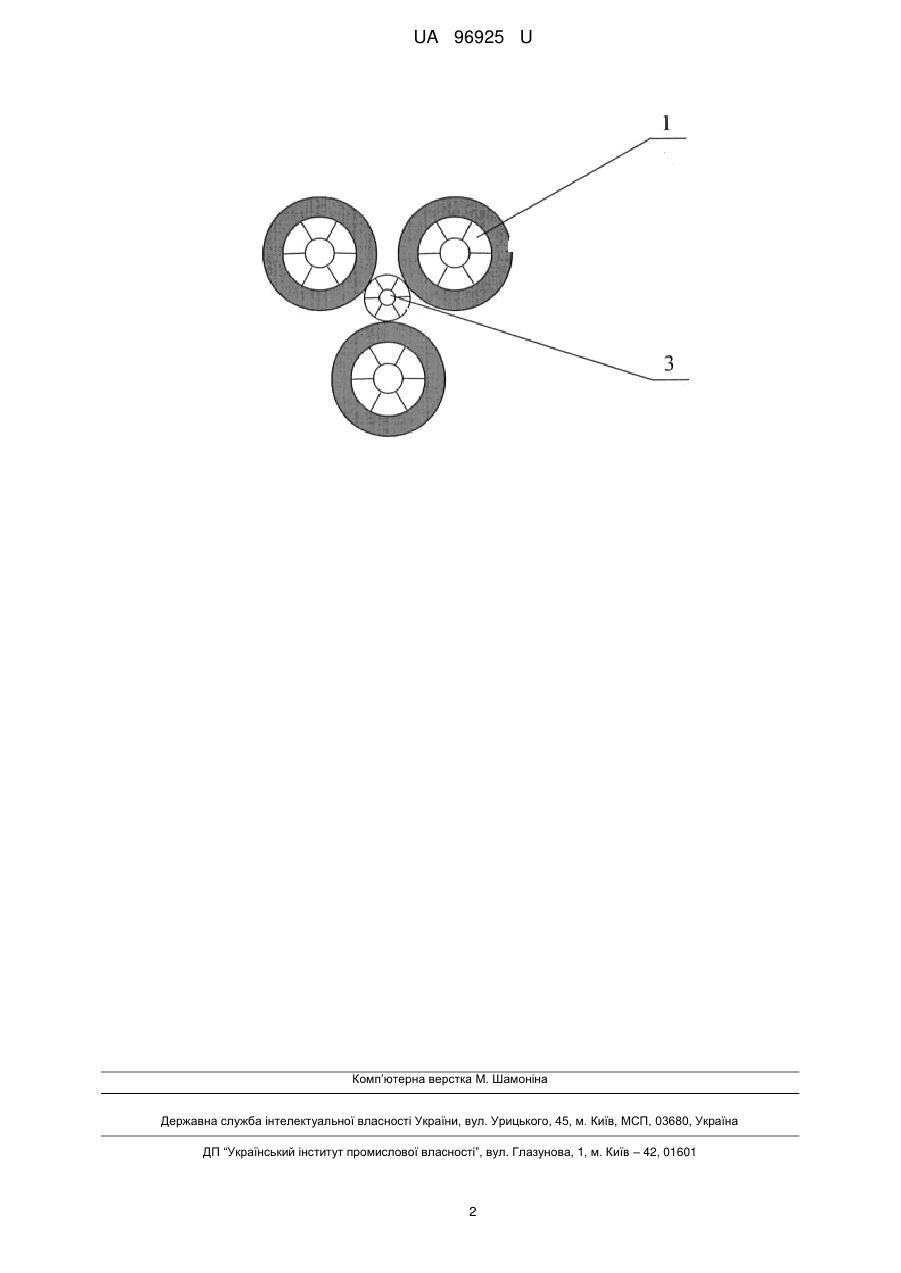

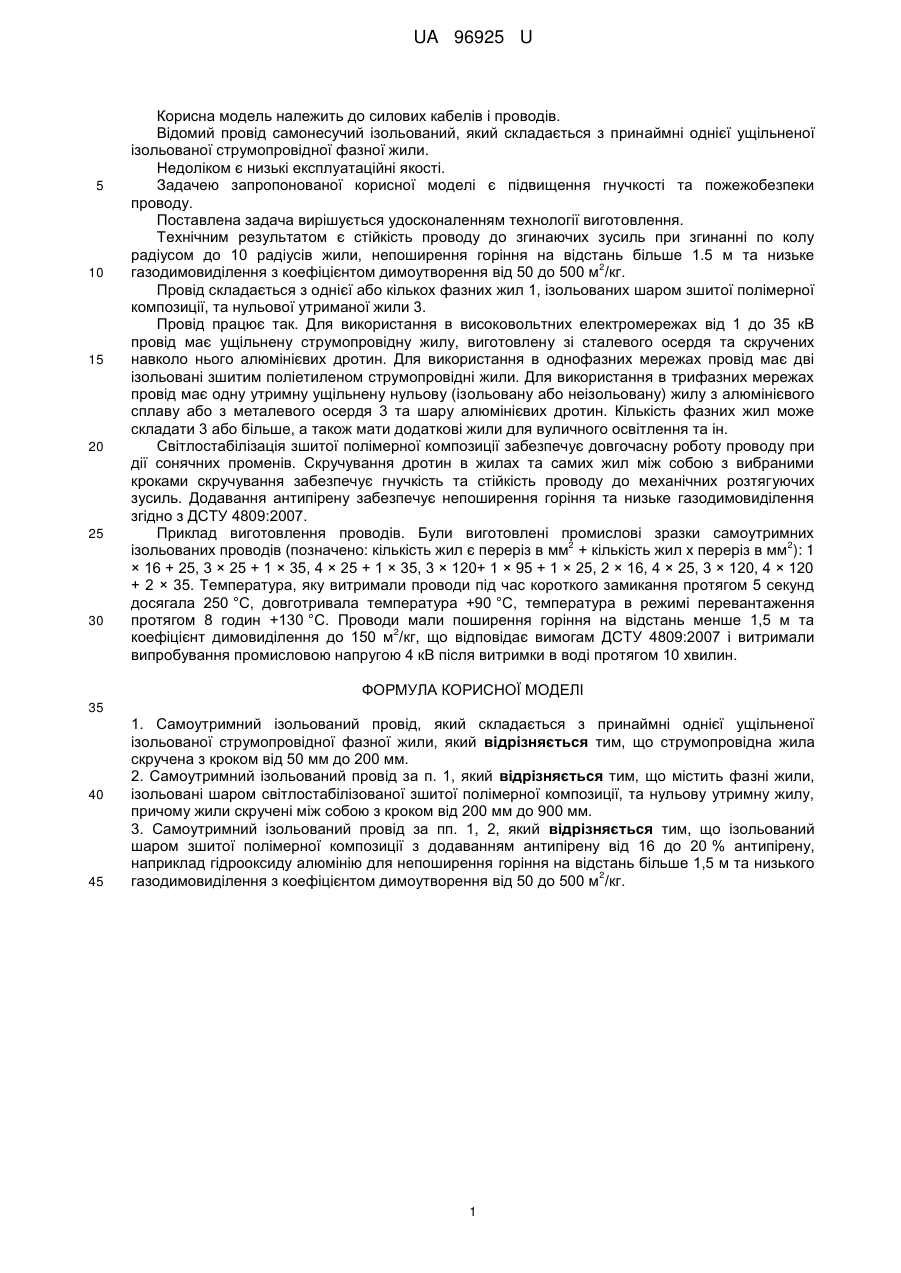

Реферат: Самоутримний ізольований провід, який складається з принаймні однієї ущільненої ізольованої струмопровідної фазної жили, причому струмопровідна жила скручена з кроком від 50 мм до 200 мм. UA 96925 U (12) UA 96925 U UA 96925 U 5 10 15 20 25 30 Корисна модель належить до силових кабелів і проводів. Відомий провід самонесучий ізольований, який складається з принаймні однієї ущільненої ізольованої струмопровідної фазної жили. Недоліком є низькі експлуатаційні якості. Задачею запропонованої корисної моделі є підвищення гнучкості та пожежобезпеки проводу. Поставлена задача вирішується удосконаленням технології виготовлення. Технічним результатом є стійкість проводу до згинаючих зусиль при згинанні по колу радіусом до 10 радіусів жили, непоширення горіння на відстань більше 1.5 м та низьке 2 газодимовиділення з коефіцієнтом димоутворення від 50 до 500 м /кг. Провід складається з однієї або кількох фазних жил 1, ізольованих шаром зшитої полімерної композиції, та нульової утриманої жили 3. Провід працює так. Для використання в високовольтних електромережах від 1 до 35 кВ провід має ущільнену струмопровідну жилу, виготовлену зі сталевого осердя та скручених навколо нього алюмінієвих дротин. Для використання в однофазних мережах провід має дві ізольовані зшитим поліетиленом струмопровідні жили. Для використання в трифазних мережах провід має одну утримну ущільнену нульову (ізольовану або неізольовану) жилу з алюмінієвого сплаву або з металевого осердя 3 та шару алюмінієвих дротин. Кількість фазних жил може складати 3 або більше, а також мати додаткові жили для вуличного освітлення та ін. Світлостабілізація зшитої полімерної композиції забезпечує довгочасну роботу проводу при дії сонячних променів. Скручування дротин в жилах та самих жил між собою з вибраними кроками скручування забезпечує гнучкість та стійкість проводу до механічних розтягуючих зусиль. Додавання антипірену забезпечує непоширення горіння та низьке газодимовиділення згідно з ДСТУ 4809:2007. Приклад виготовлення проводів. Були виготовлені промислові зразки самоутримних 2 2 ізольованих проводів (позначено: кількість жил є переріз в мм + кількість жил х переріз в мм ): 1 × 16 + 25, 3 × 25 + 1 × 35, 4 × 25 + 1 × 35, 3 × 120+ 1 × 95 + 1 × 25, 2 × 16, 4 × 25, 3 × 120, 4 × 120 + 2 × 35. Температура, яку витримали проводи під час короткого замикання протягом 5 секунд досягала 250 °C, довготривала температура +90 °C, температура в режимі перевантаження протягом 8 годин +130 °C. Проводи мали поширення горіння на відстань менше 1,5 м та 2 коефіцієнт димовиділення до 150 м /кг, що відповідає вимогам ДСТУ 4809:2007 і витримали випробування промисловою напругою 4 кВ після витримки в воді протягом 10 хвилин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Самоутримний ізольований провід, який складається з принаймні однієї ущільненої ізольованої струмопровідної фазної жили, який відрізняється тим, що струмопровідна жила скручена з кроком від 50 мм до 200 мм. 2. Самоутримний ізольований провід за п. 1, який відрізняється тим, що містить фазні жили, ізольовані шаром світлостабілізованої зшитої полімерної композиції, та нульову утримну жилу, причому жили скручені між собою з кроком від 200 мм до 900 мм. 3. Самоутримний ізольований провід за пп. 1, 2, який відрізняється тим, що ізольований шаром зшитої полімерної композиції з додаванням антипірену від 16 до 20 % антипірену, наприклад гідрооксиду алюмінію для непоширення горіння на відстань більше 1,5 м та низького 2 газодимовиділення з коефіцієнтом димоутворення від 50 до 500 м /кг. 1 UA 96925 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
